DIAGRAMAS / ESQUEMAS : TOYOTA - Control del Motor [Engine controls] - 1995 - Mecanica Automotriz - |
|
Diagramas - Esquemas relacionado al circuito que controla el funcionamiento del
motor [Sensores y actuadores] Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?. En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
| DIAGRAMAS / CONTROL DEL MOTOR [ENGINE CONTROL] INDICE: TOYOTA 1995 - |
| YEAR | MODELO | DIAGRAMA |

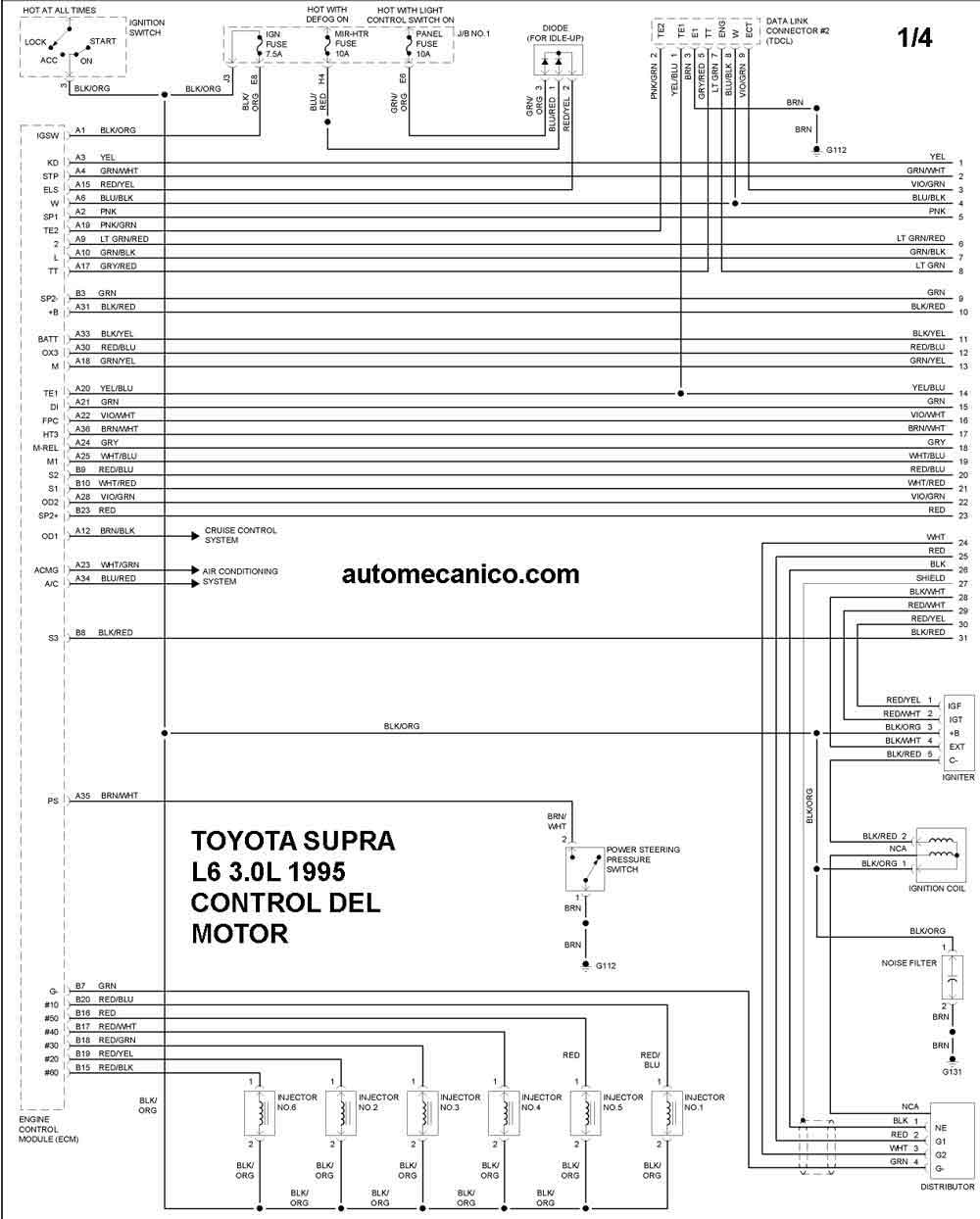

| 1995 | SUPRA 3.0L L6 1/4 | CONTROL DEL MOTOR |

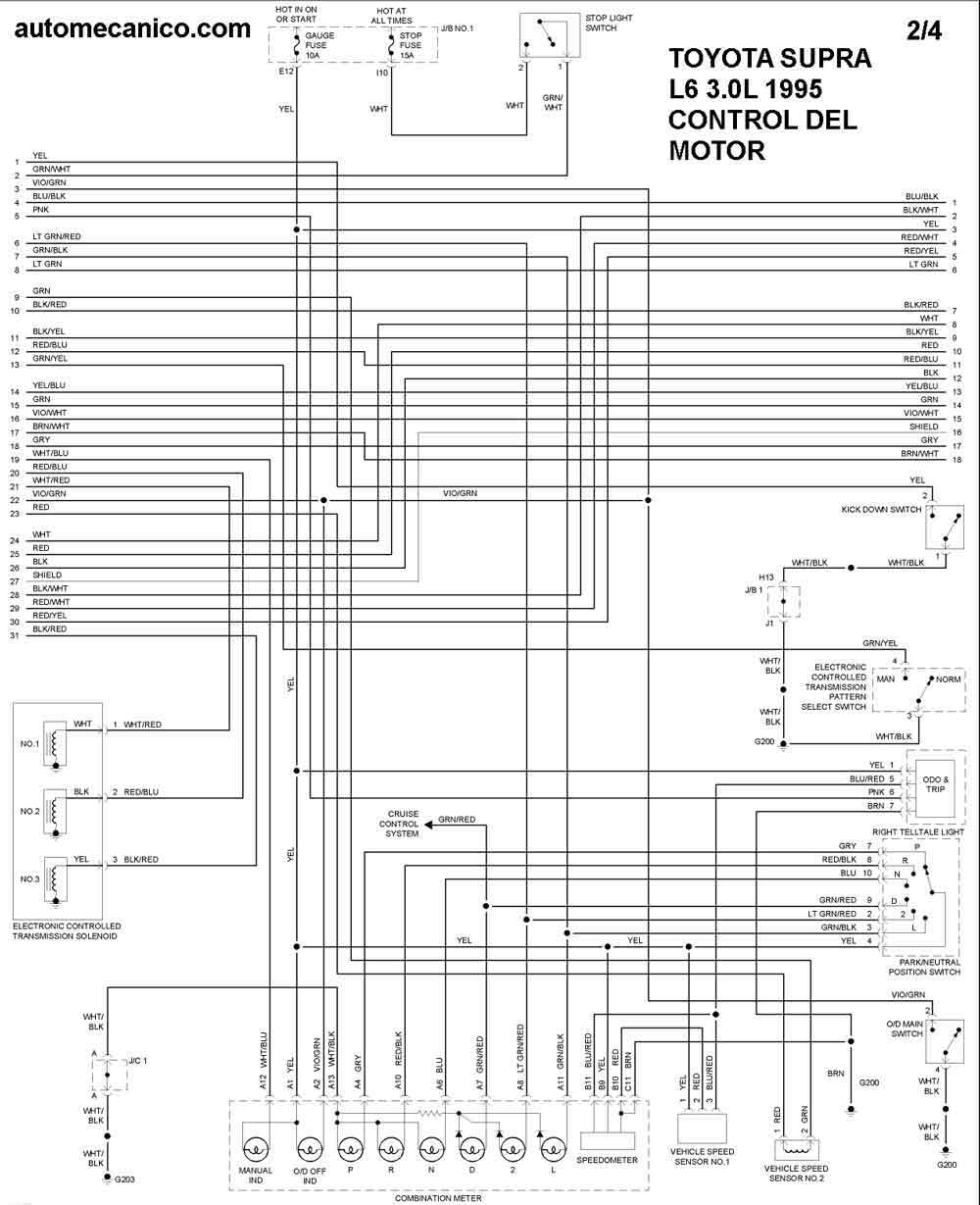

| 1995 | SUPRA 3.0L L6 2/4 | CONTROL DEL MOTOR |

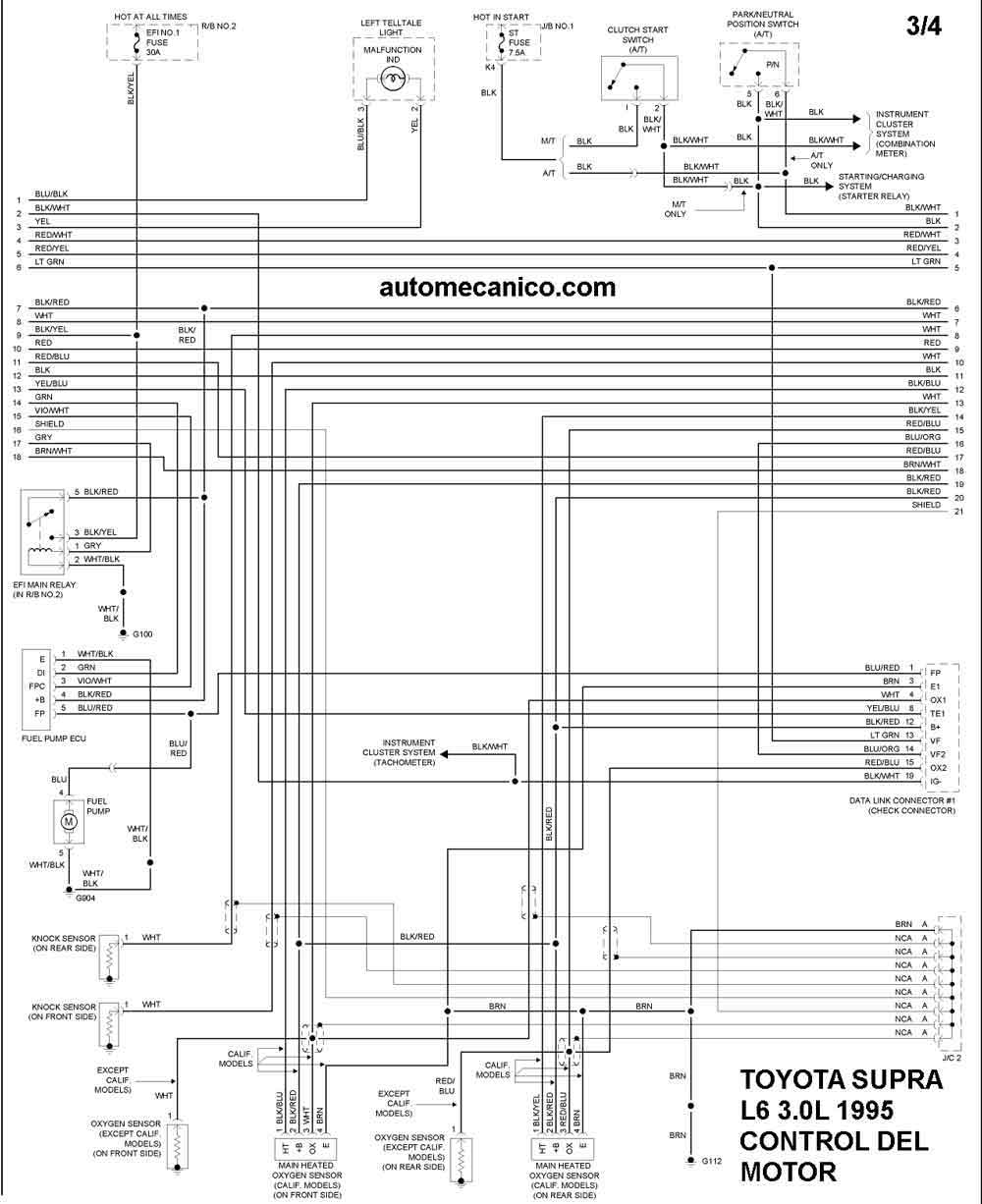

| 1995 | SUPRA 3.0L L6 3/4 | CONTROL DEL MOTOR |

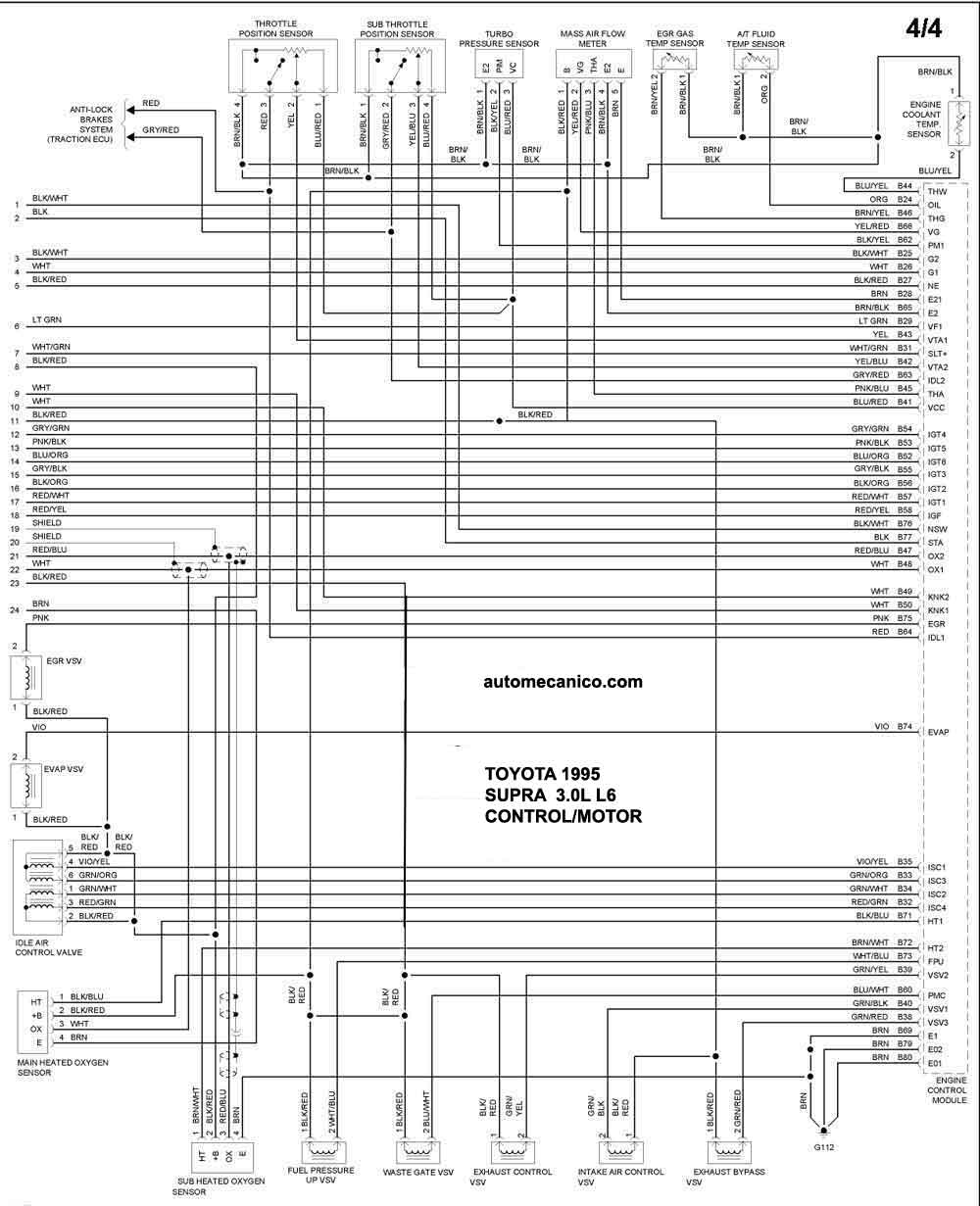

| 1995 | SUPRA 3.0L L6 4/4 | CONTROL DEL MOTOR |

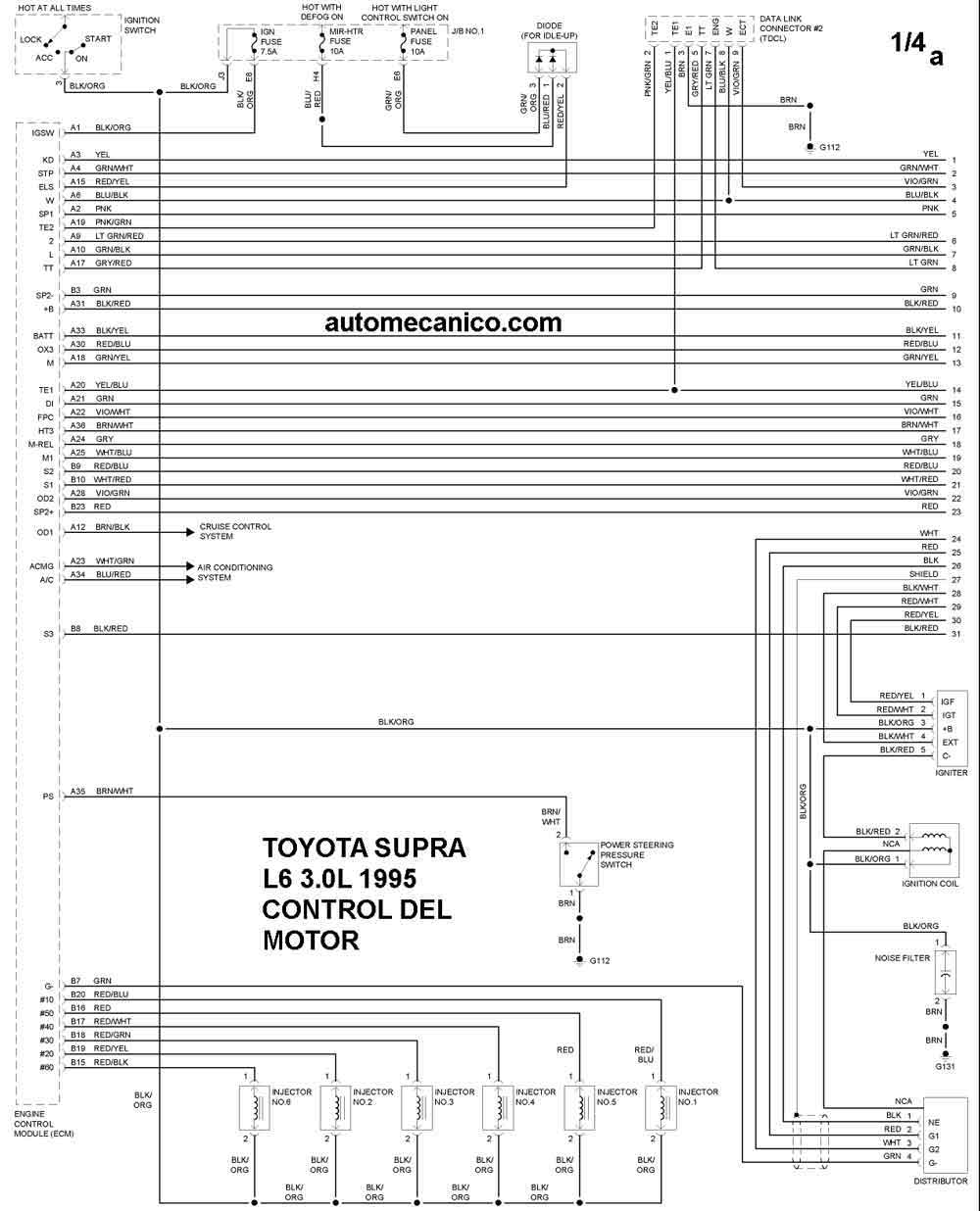

| 1995 | SUPRA 3.0L L6 1/4 a | CONTROL DEL MOTOR |

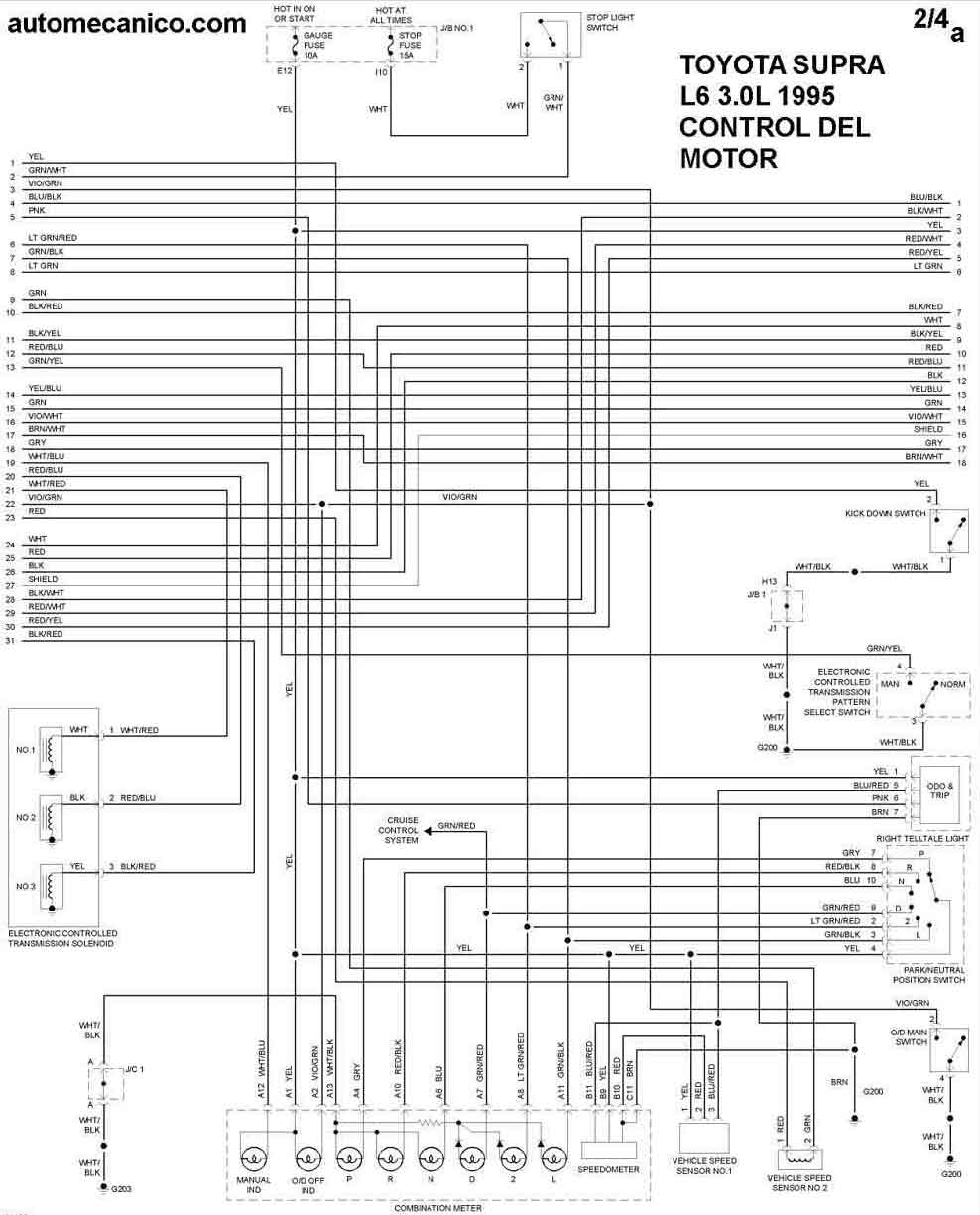

| 1995 | SUPRA 3.0L L6 2/4 a | CONTROL DEL MOTOR |

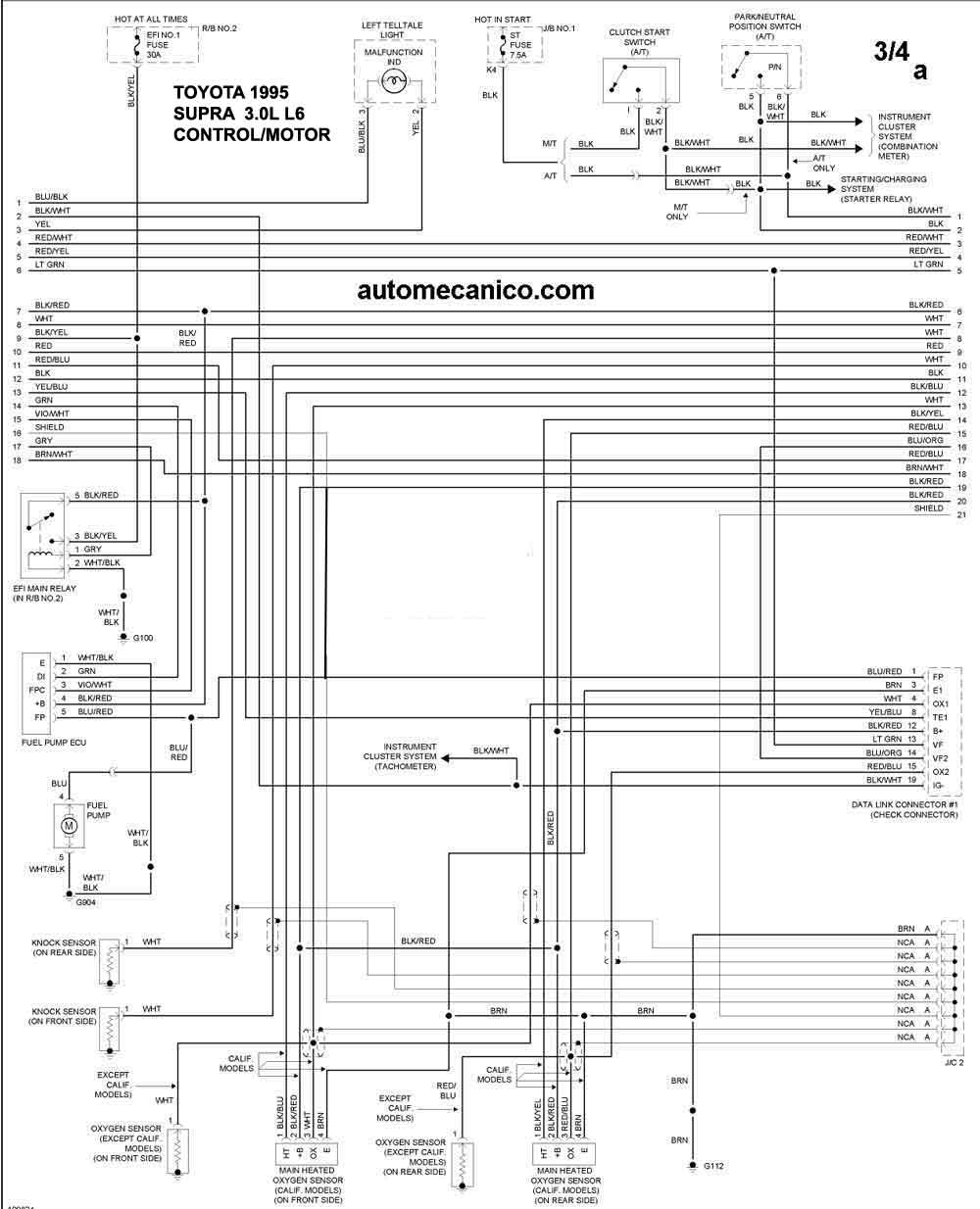

| 1995 | SUPRA 3.0L L6 3/4 a | CONTROL DEL MOTOR |

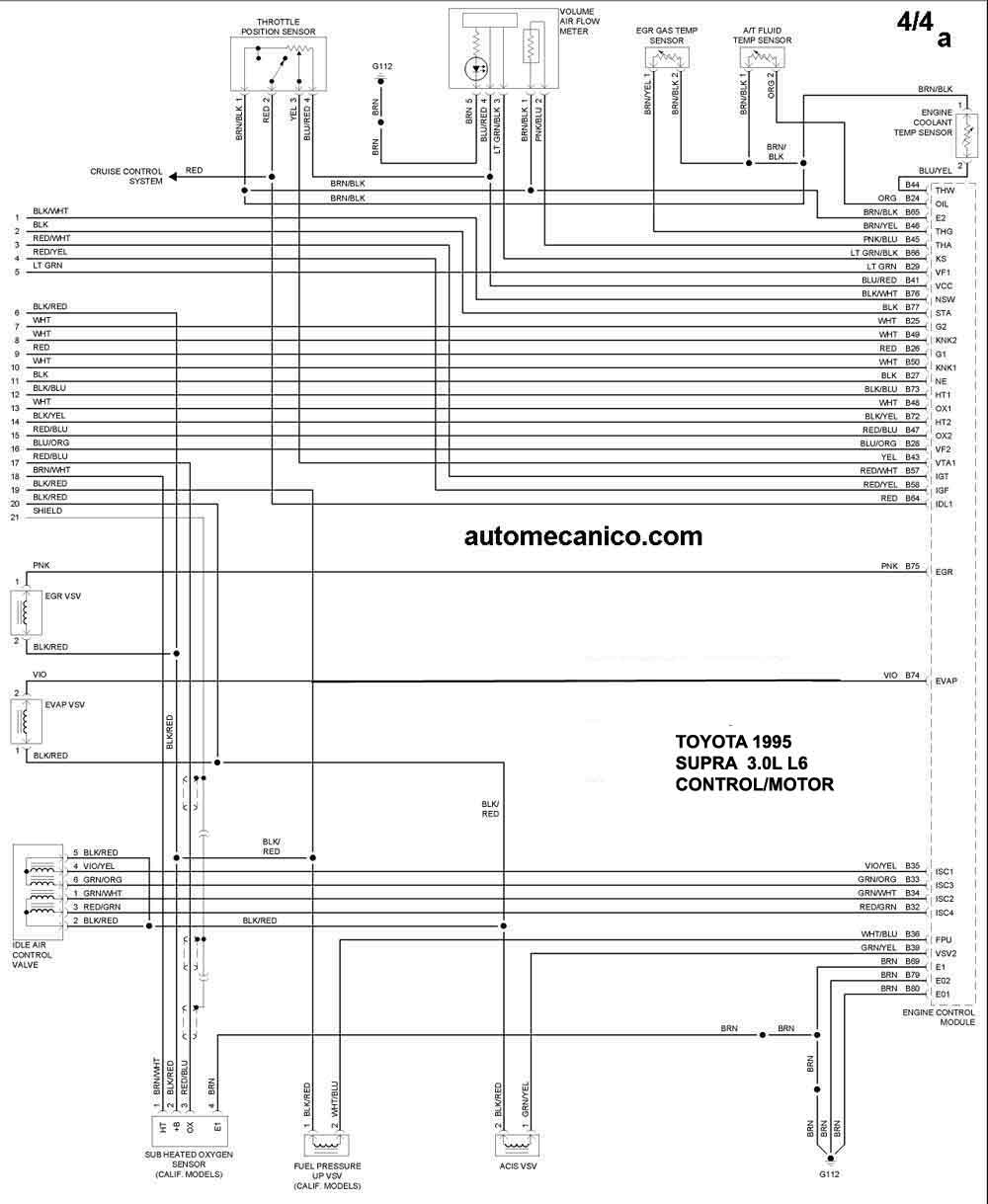

| 1995 | SUPRA 3.0L L6 4/4 a | CONTROL DEL MOTOR |

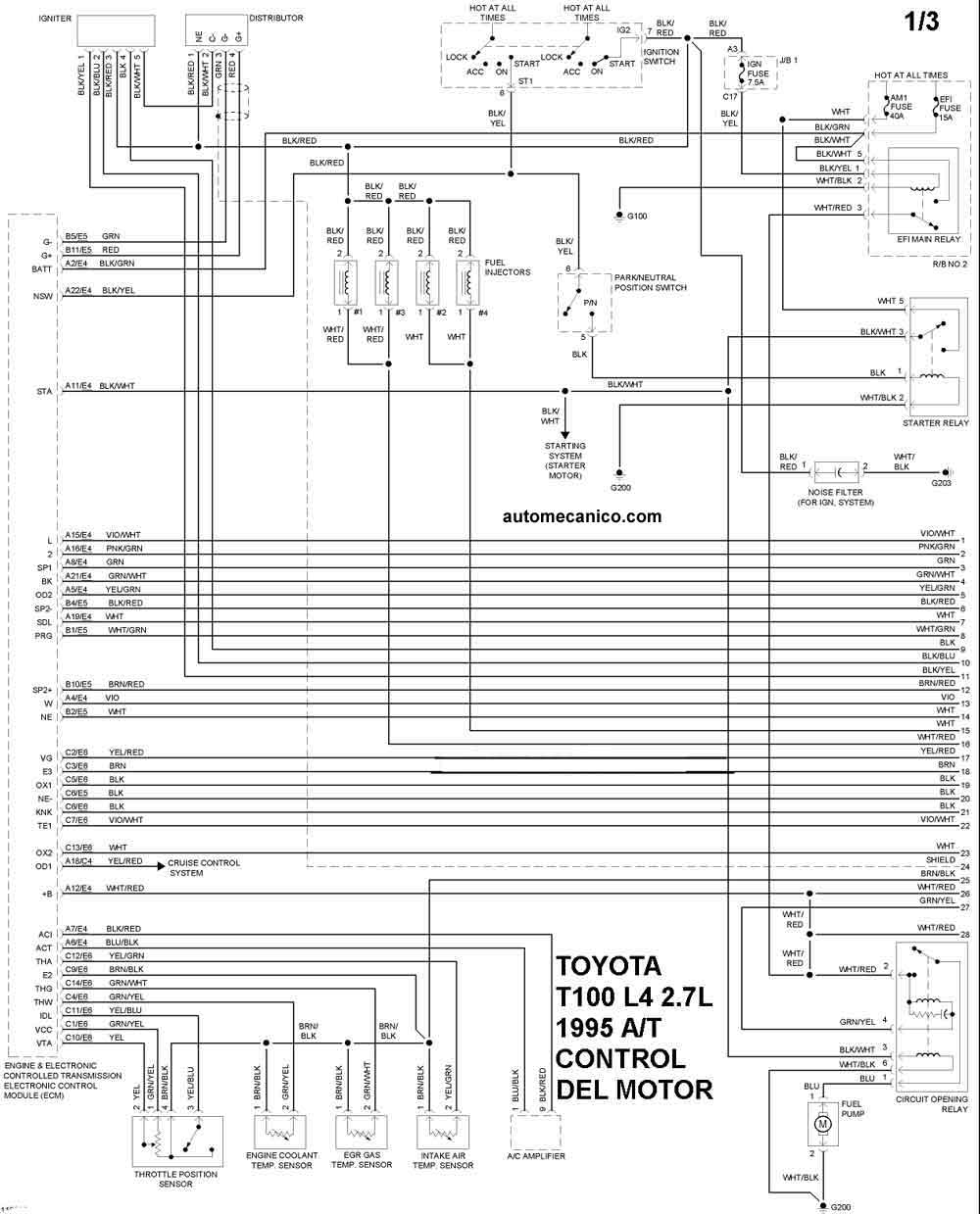

| 1995 | T100 - 2.7L L4 A/T 1/3 | CONTROL DEL MOTOR |

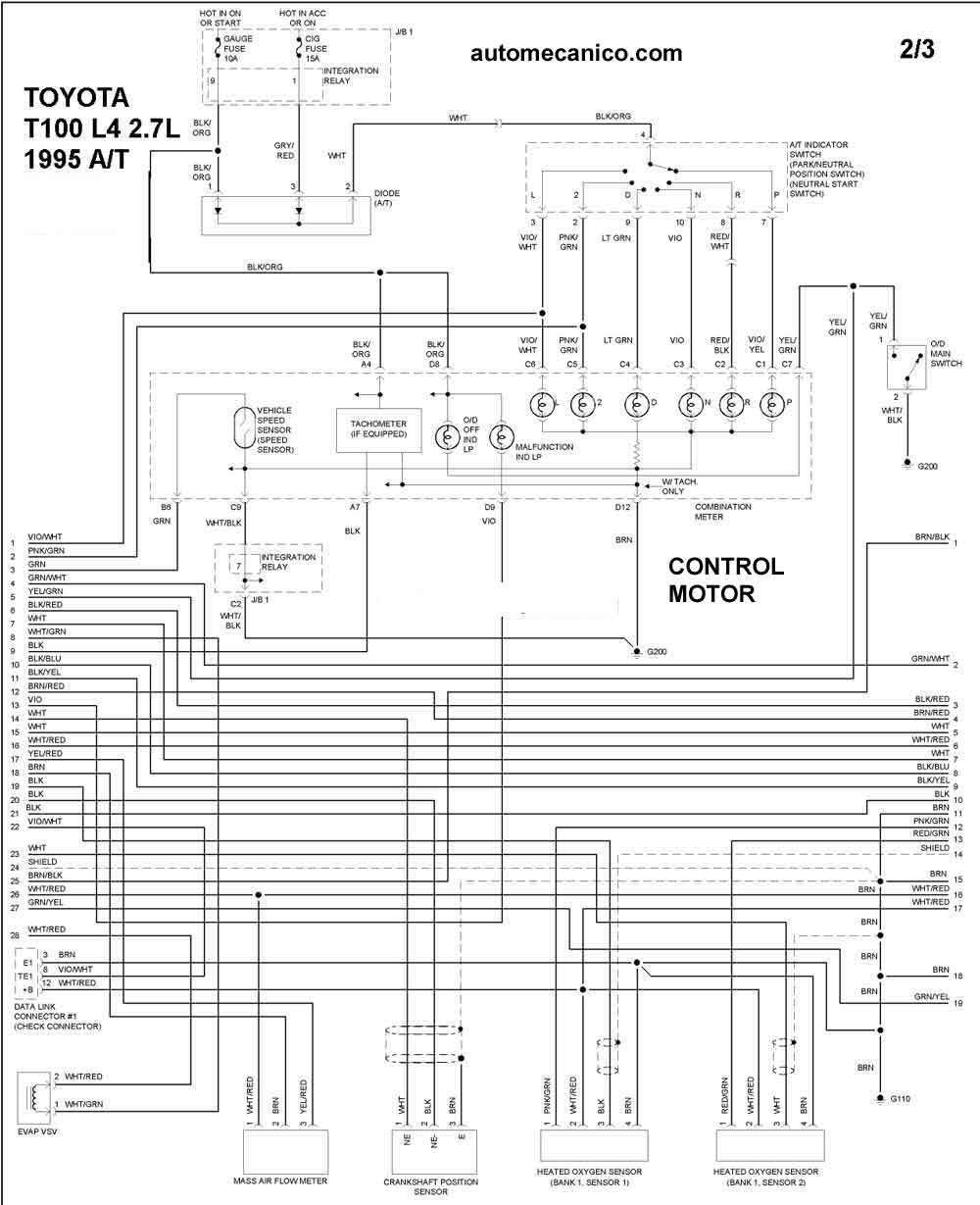

| 1995 | T100 - 2.7L L4 A/T 2/3 | CONTROL DEL MOTOR |
| 1995 | T100 - 2.7L L4 A/T 2/3 | CONTROL DEL MOTOR |

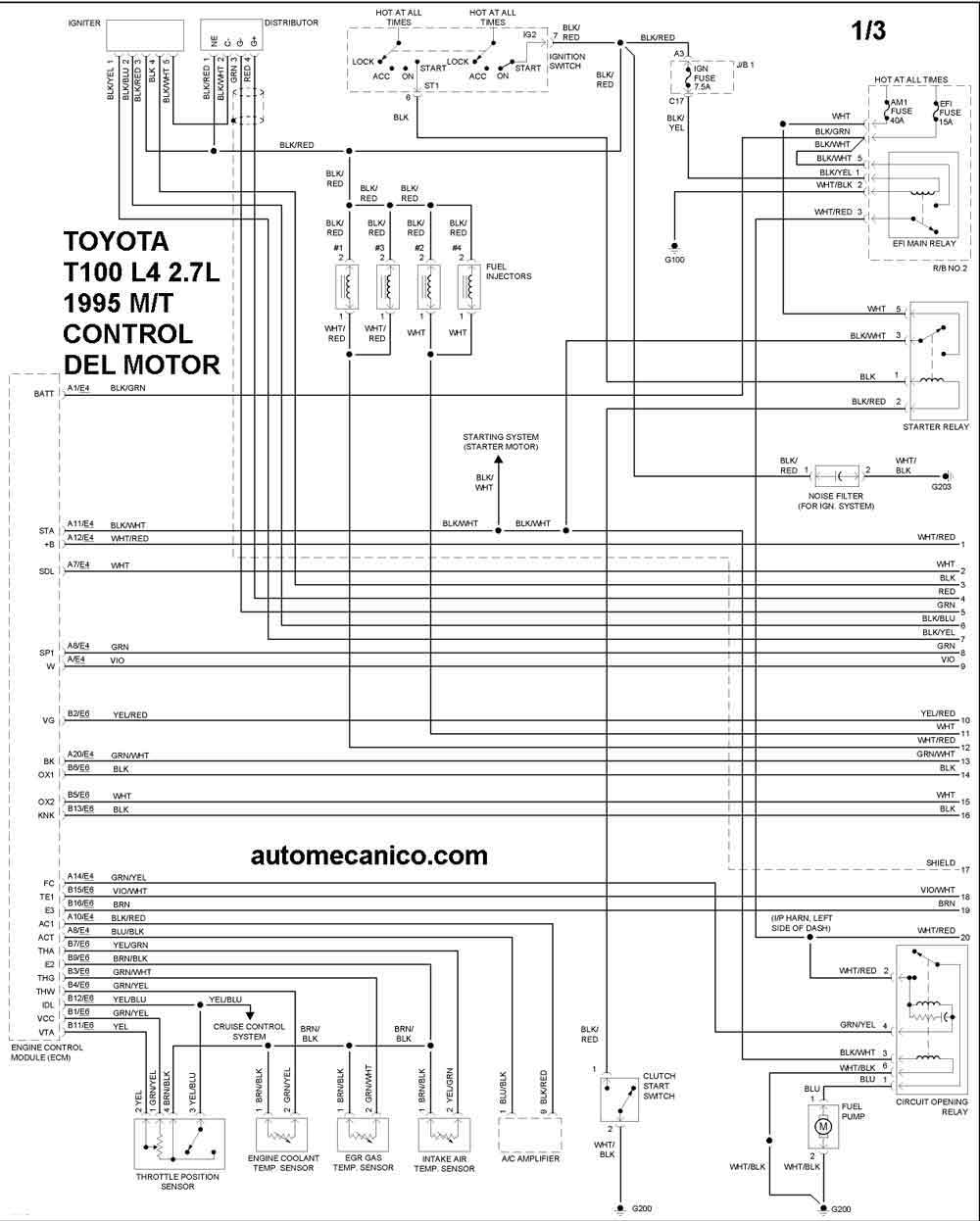

| 1995 | T100 - 2.7L L4 M/T 1/3 | CONTROL DEL MOTOR |

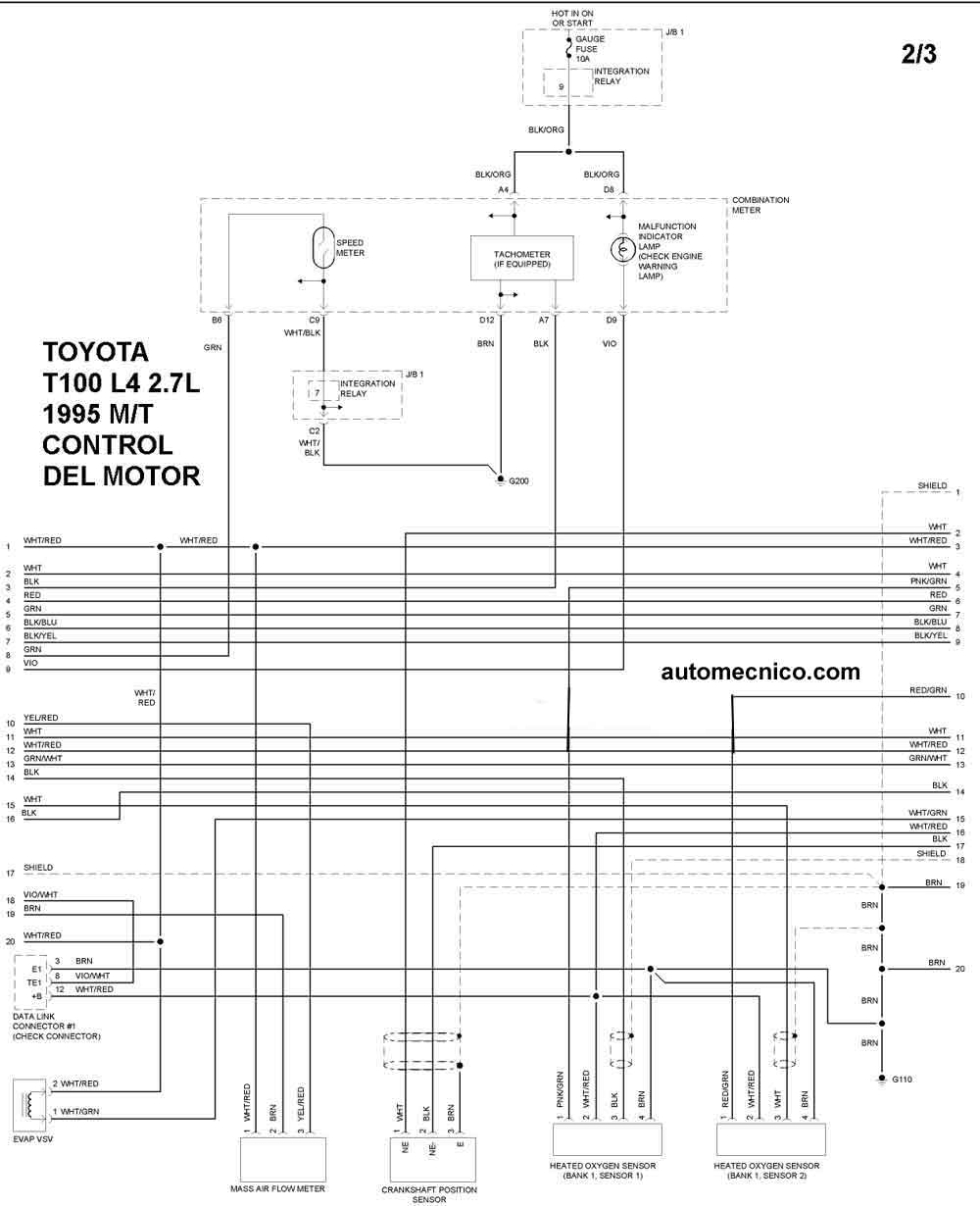

| 1995 | T100 - 2.7L L4 M/T 2/3 | CONTROL DEL MOTOR |

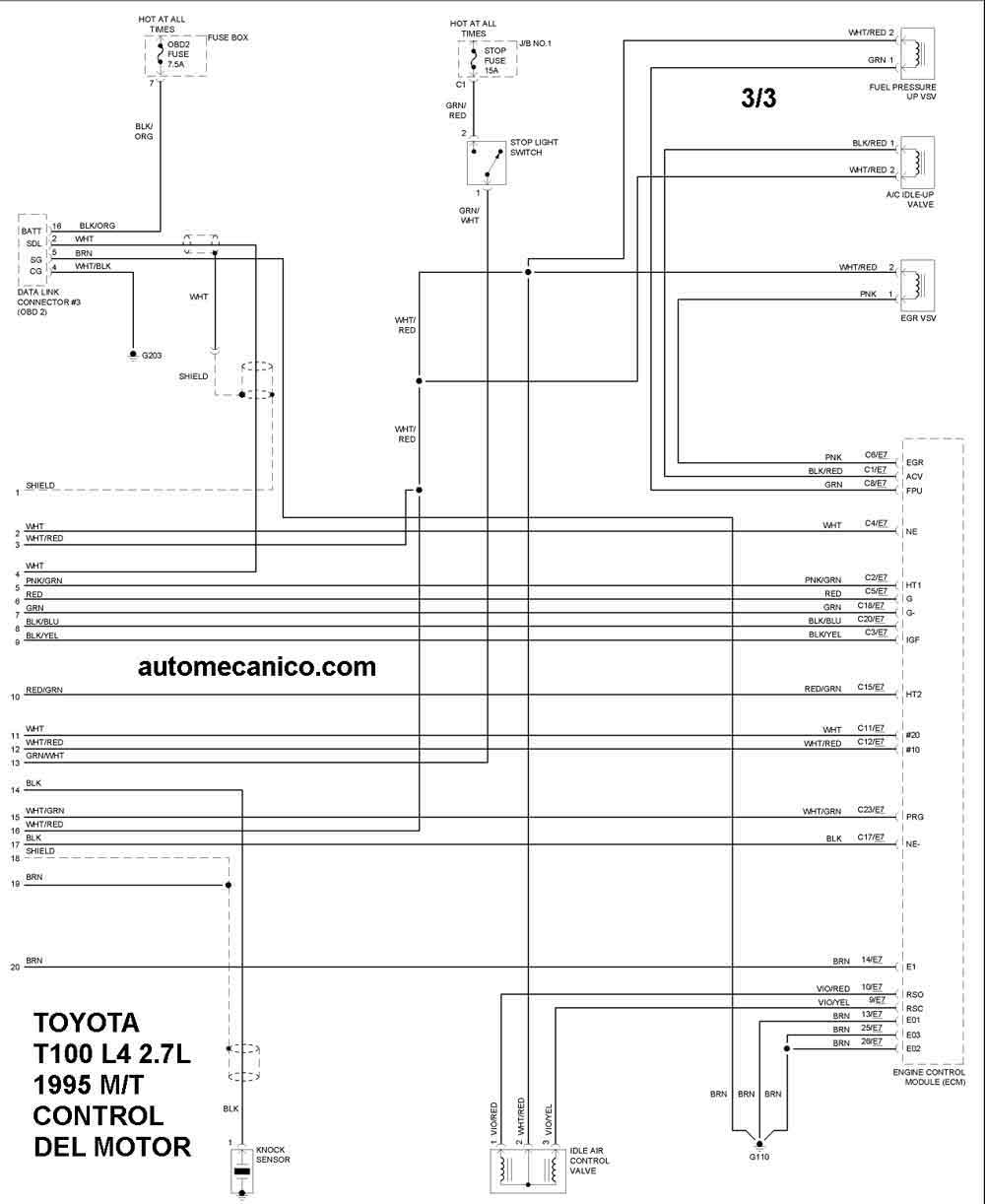

| 1995 | T100 - 2.7L L4 M/T 2/3 | CONTROL DEL MOTOR |

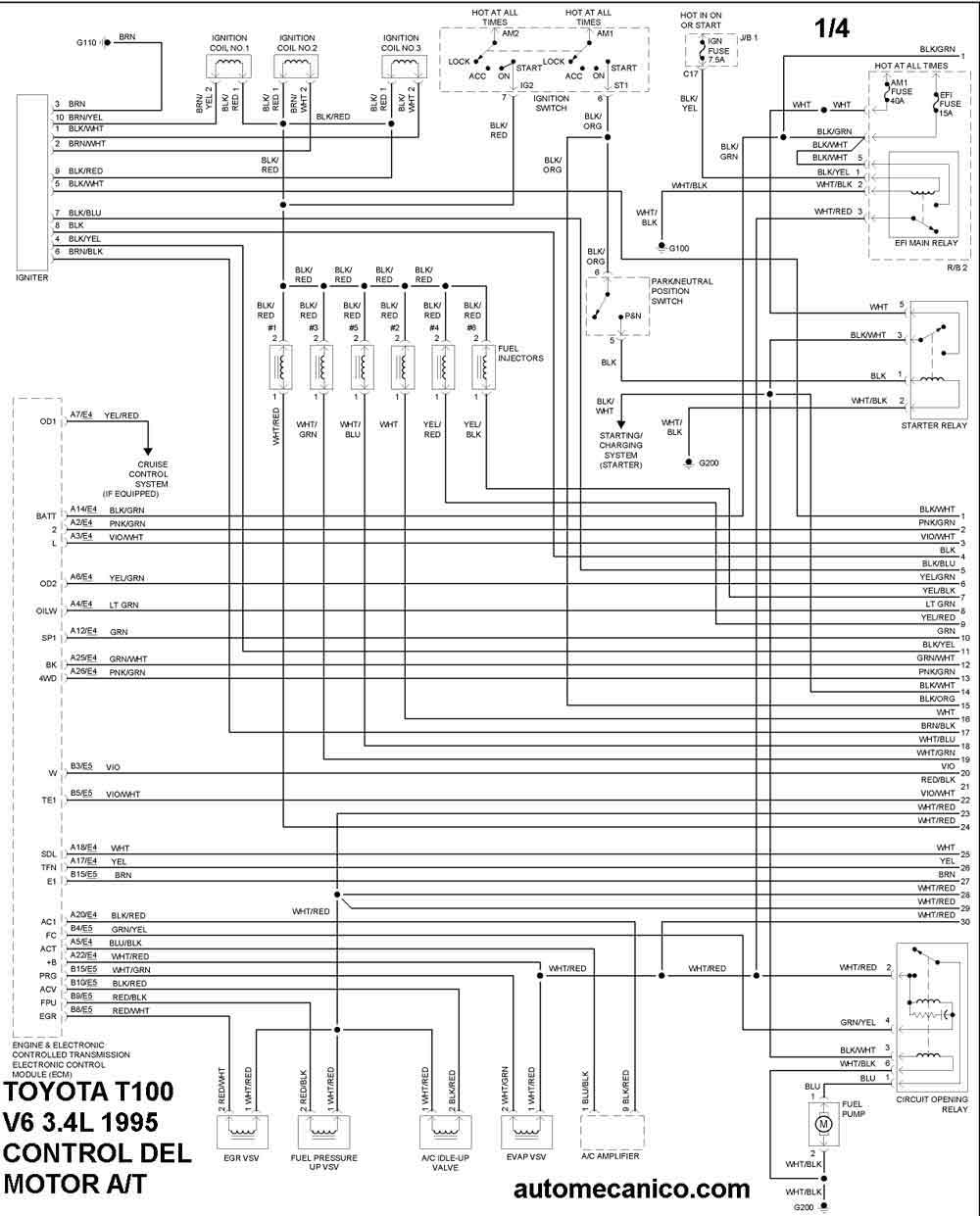

| 1995 | T100 - 3.4L V6 A/T 1/4 | CONTROL DEL MOTOR |

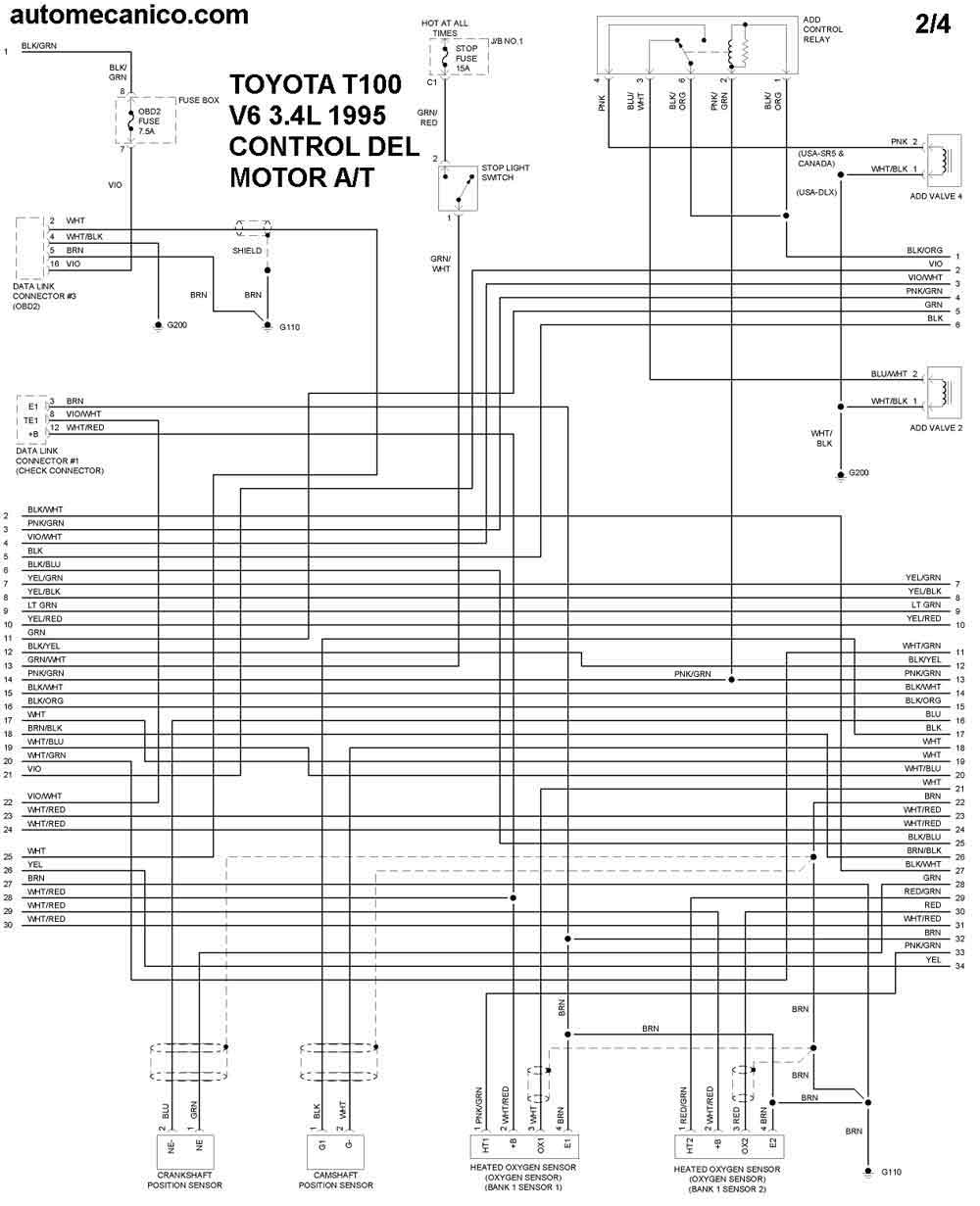

| 1995 | T100 - 3.4L V6 A/T 2/4 | CONTROL DEL MOTOR |

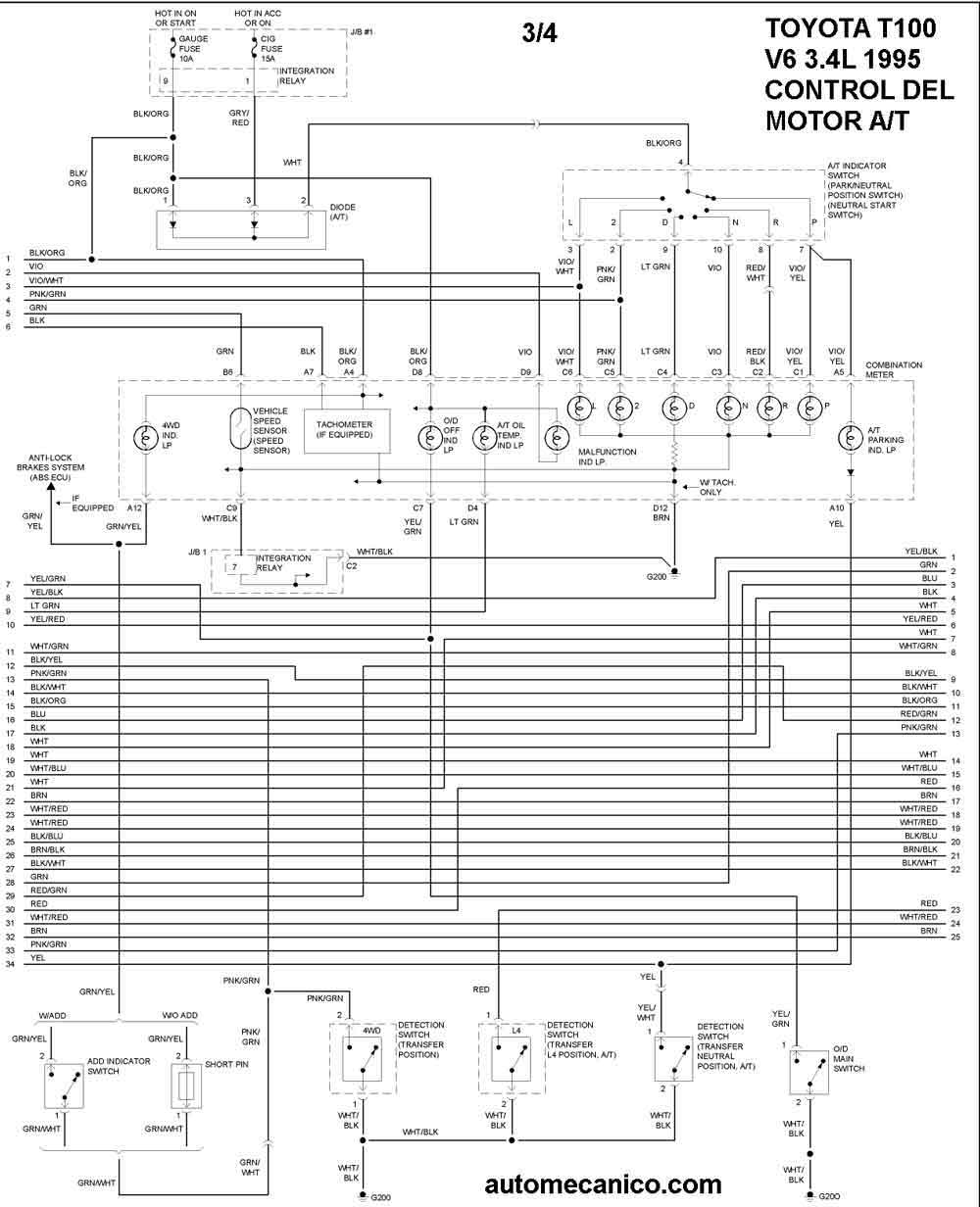

| 1995 | T100 - 3.4L V6 A/T 3/4 | CONTROL DEL MOTOR |
| 1995 | T100 - 3.4L V6 A/T 4/4 | CONTROL DEL MOTOR |

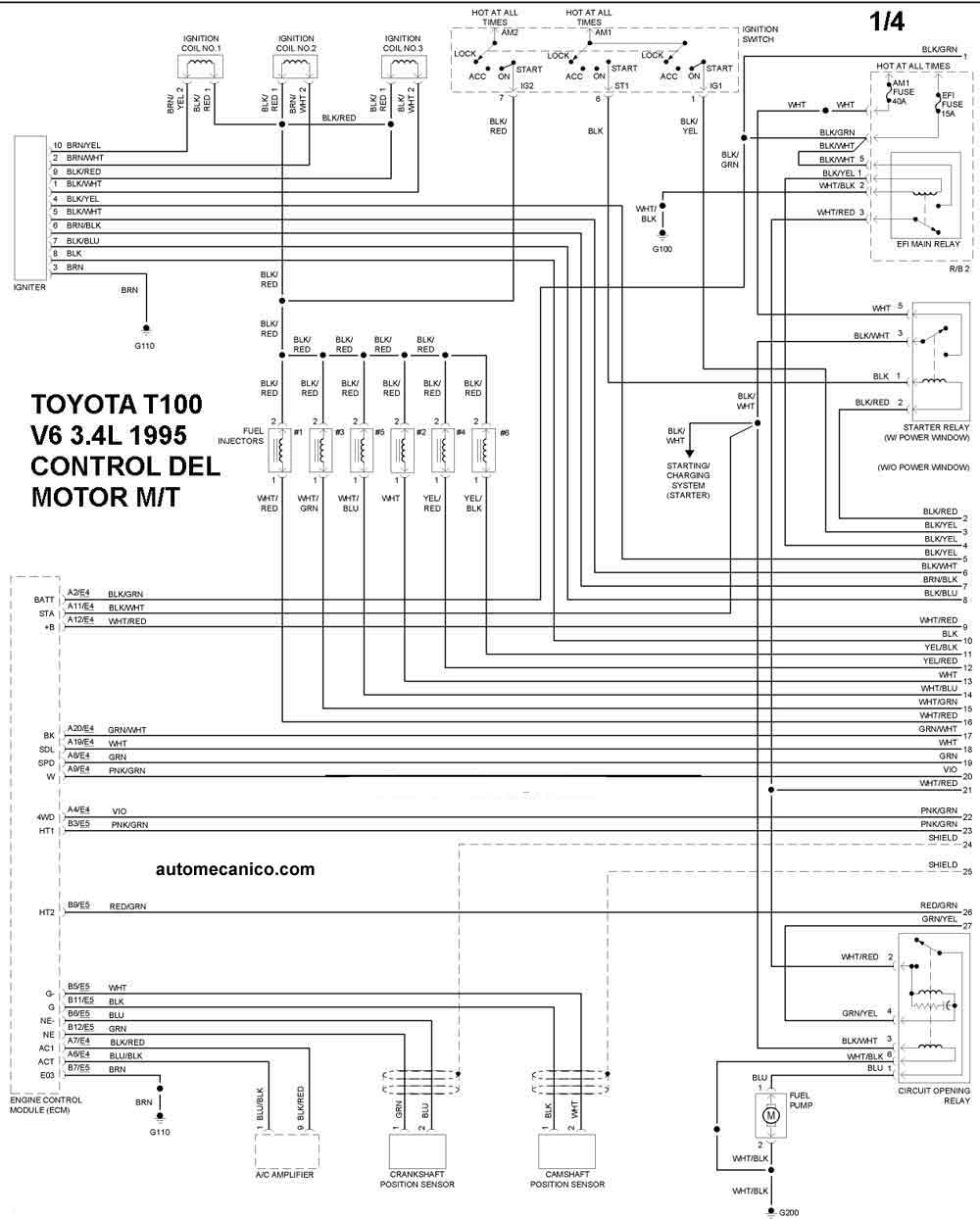

| 1995 | T100 - 3.4L V6 M/T 1/4 | CONTROL DEL MOTOR |

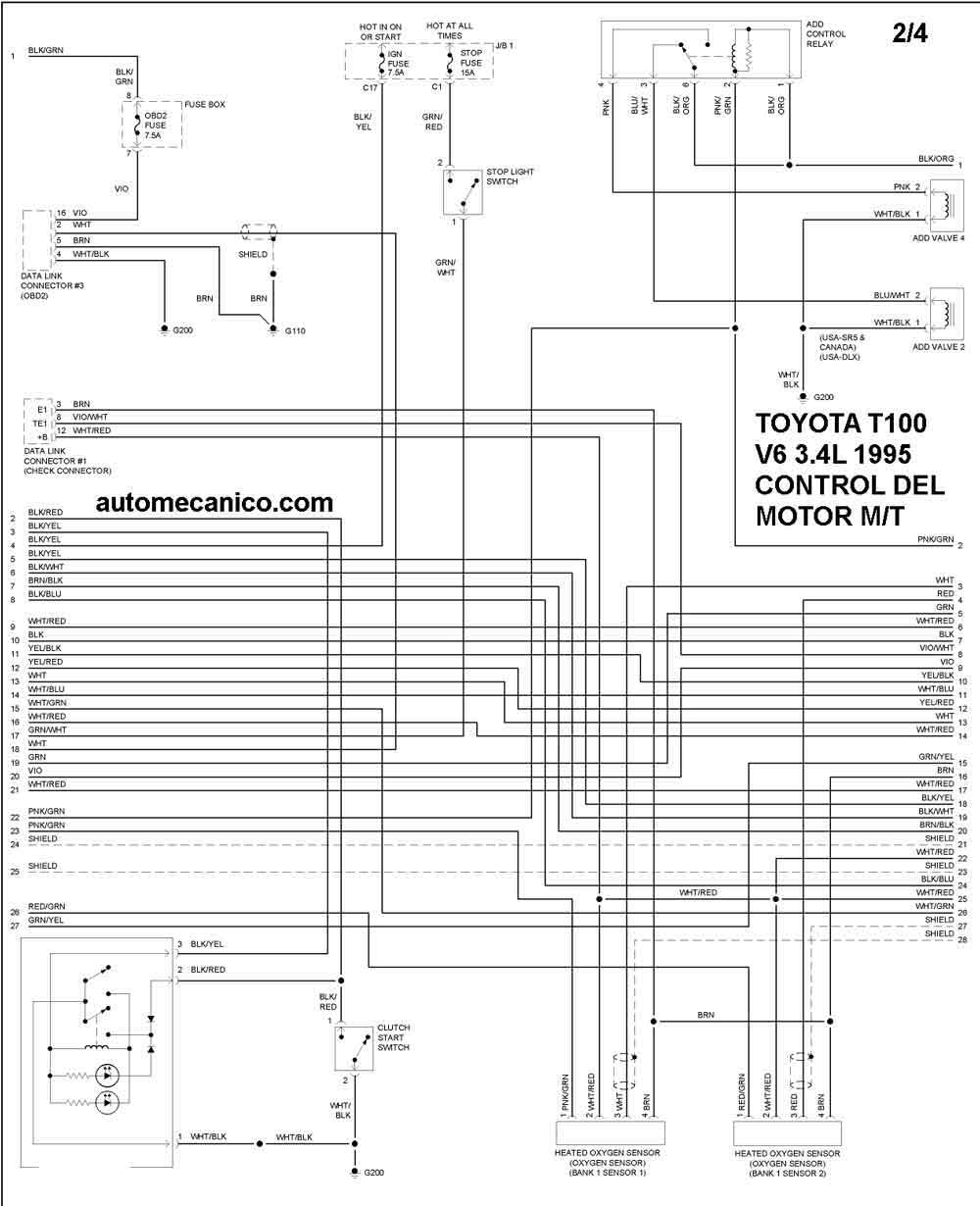

| 1995 | T100 - 3.4L V6 M/T 2/4 | CONTROL DEL MOTOR |

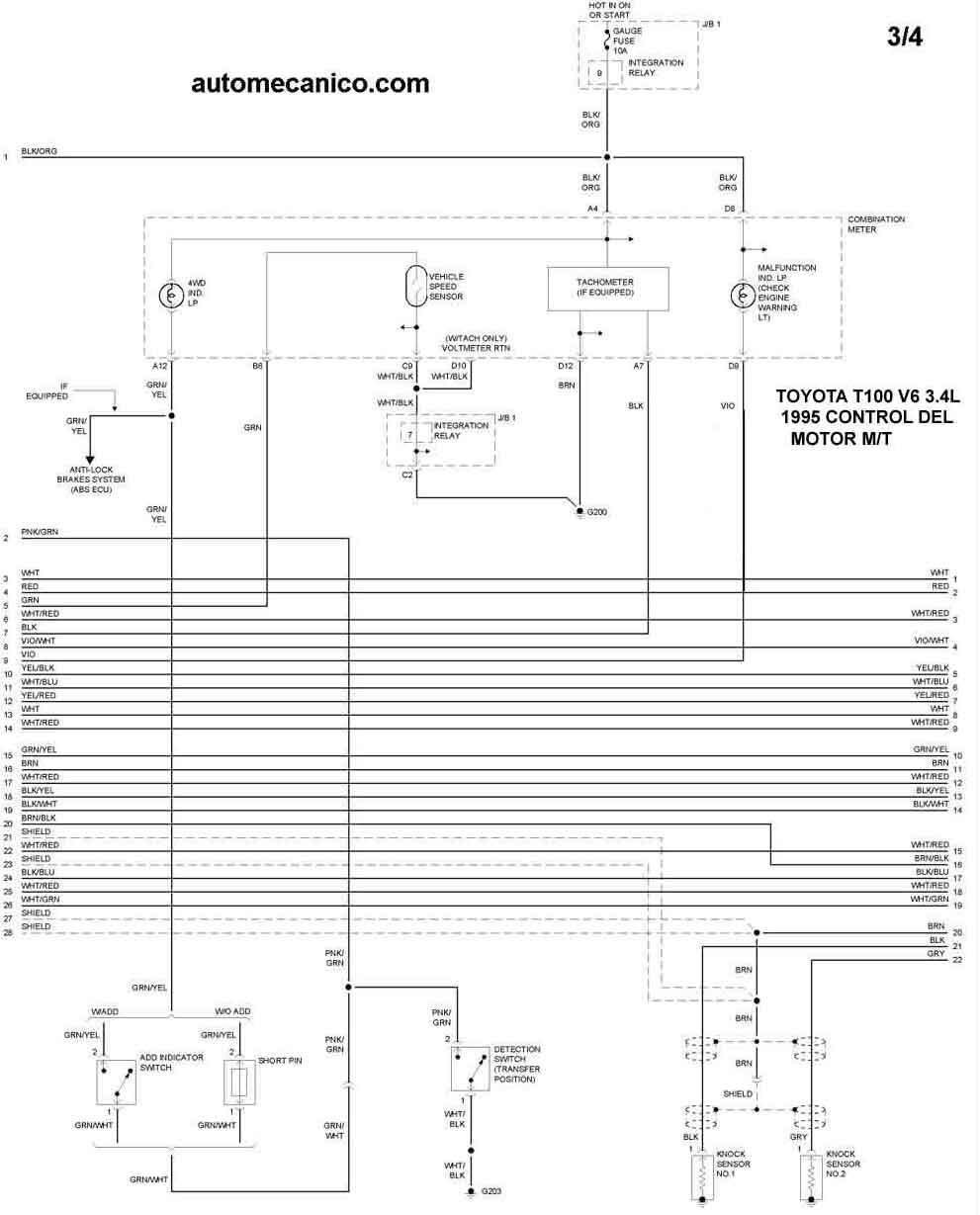

| 1995 | T100 - 3.4L V6 M/T 3/4 | CONTROL DEL MOTOR |

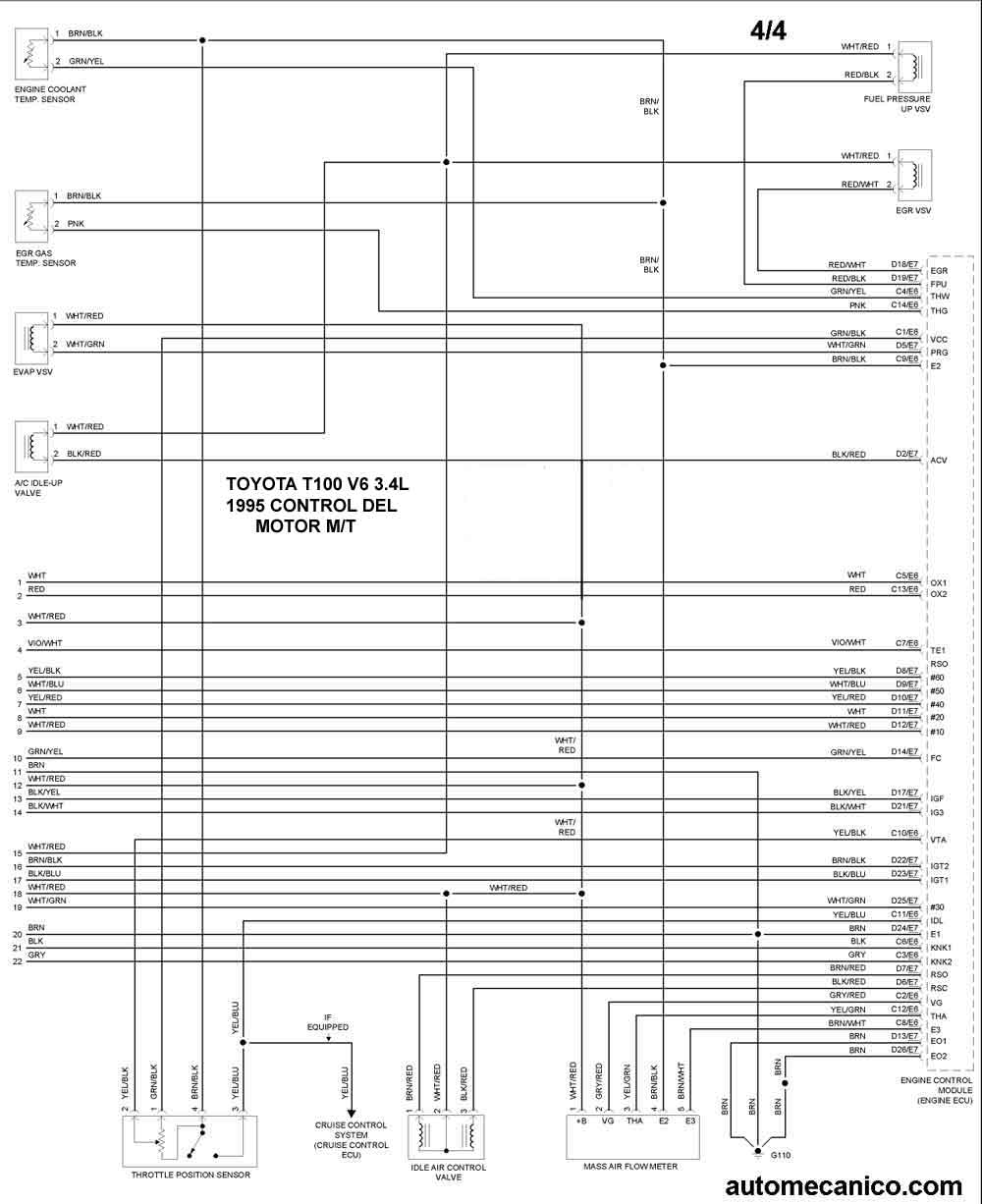

| 1995 | T100 - 3.4L V6 M/T 4/4 | CONTROL DEL MOTOR |
