| DIAGRAMAS - SISTEMA DE CARGA Y ARRANQUE - 1995 - Mecanica Automotriz - INDICE |
Diagramas GMC : Carga y Arranque | Charging and Starting System: - Esquemas - Graphics 1995 - |
|
Diagrama - Alternador y motor de arranque - conexiones . Vehiculos
GMC 1995 En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y motor de arranque [arrancador, marcha, motor de partida, Starter, etc.] |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador [Generador] y/o; Arrancador [Motor de arranque, Marcha, Starter] - INDICE: GMC - 1995 - |
| AŃO | Modelo | Alternador | Arrancador |

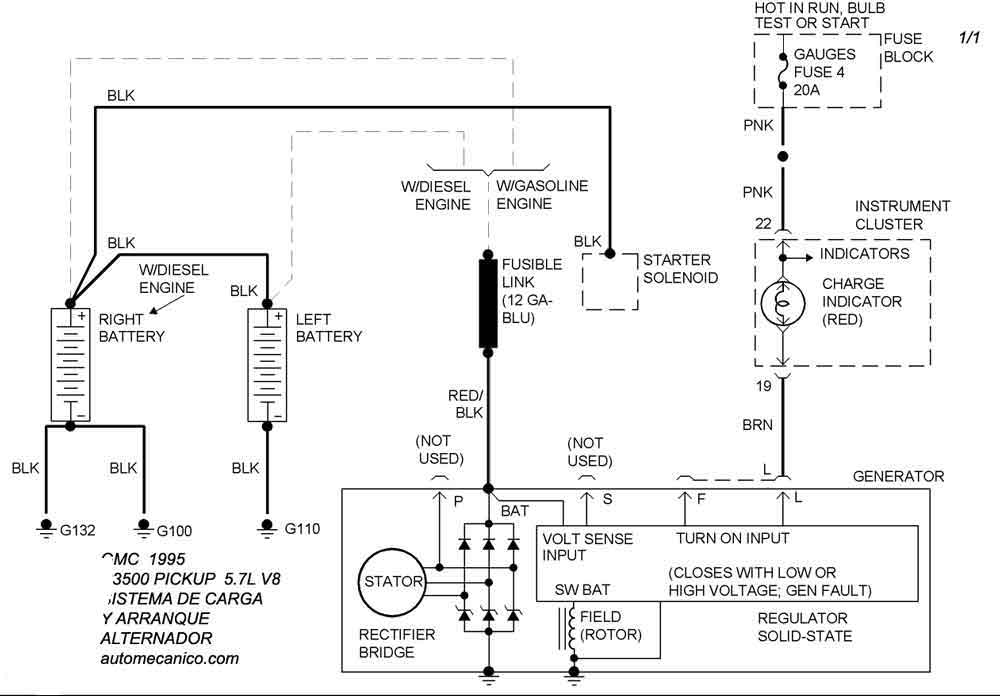

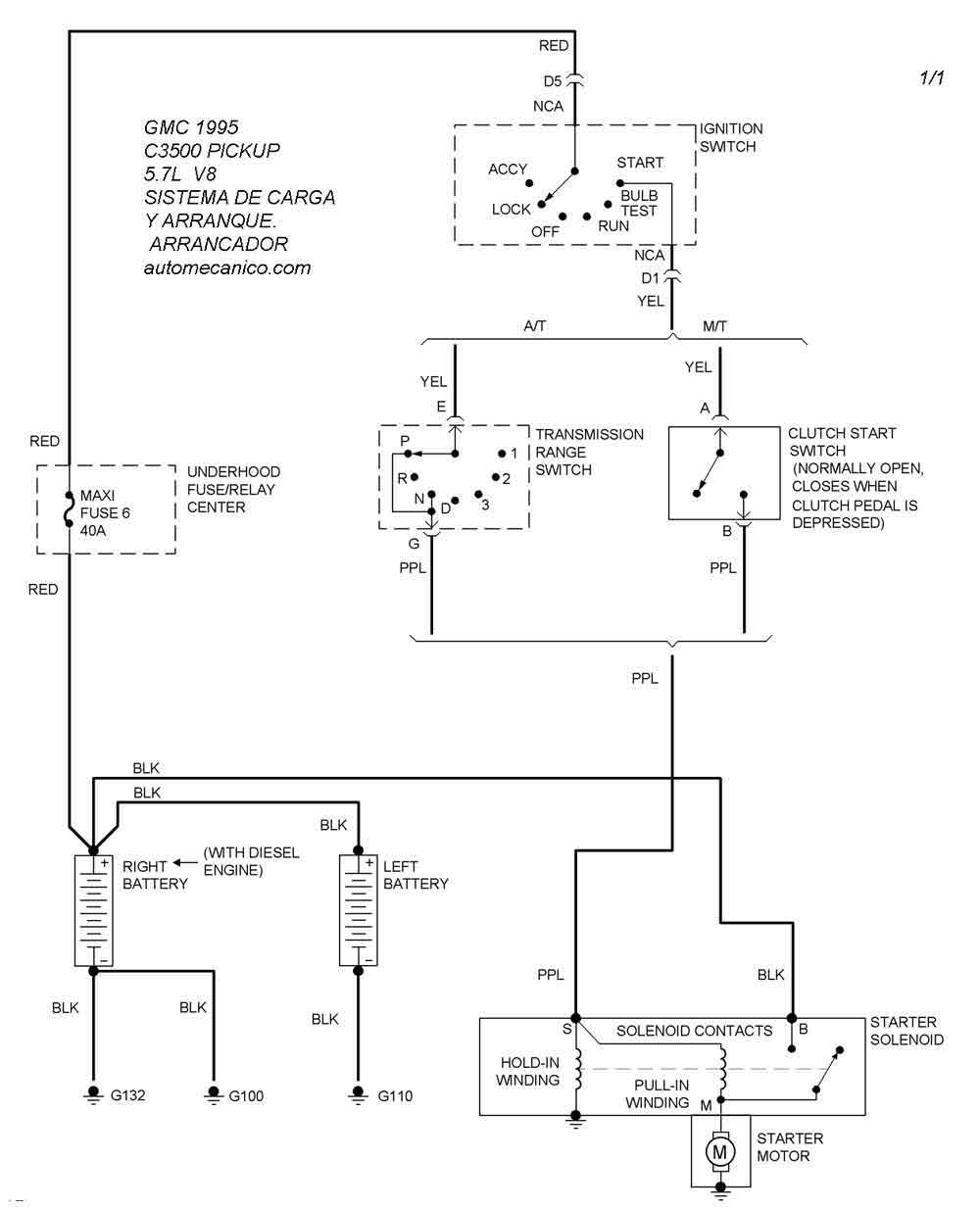

| 1995 | C3500 PICKUP 5.7L V8 CIL. | SIST. DE CARGA | SIST. DE ARRANQUE |

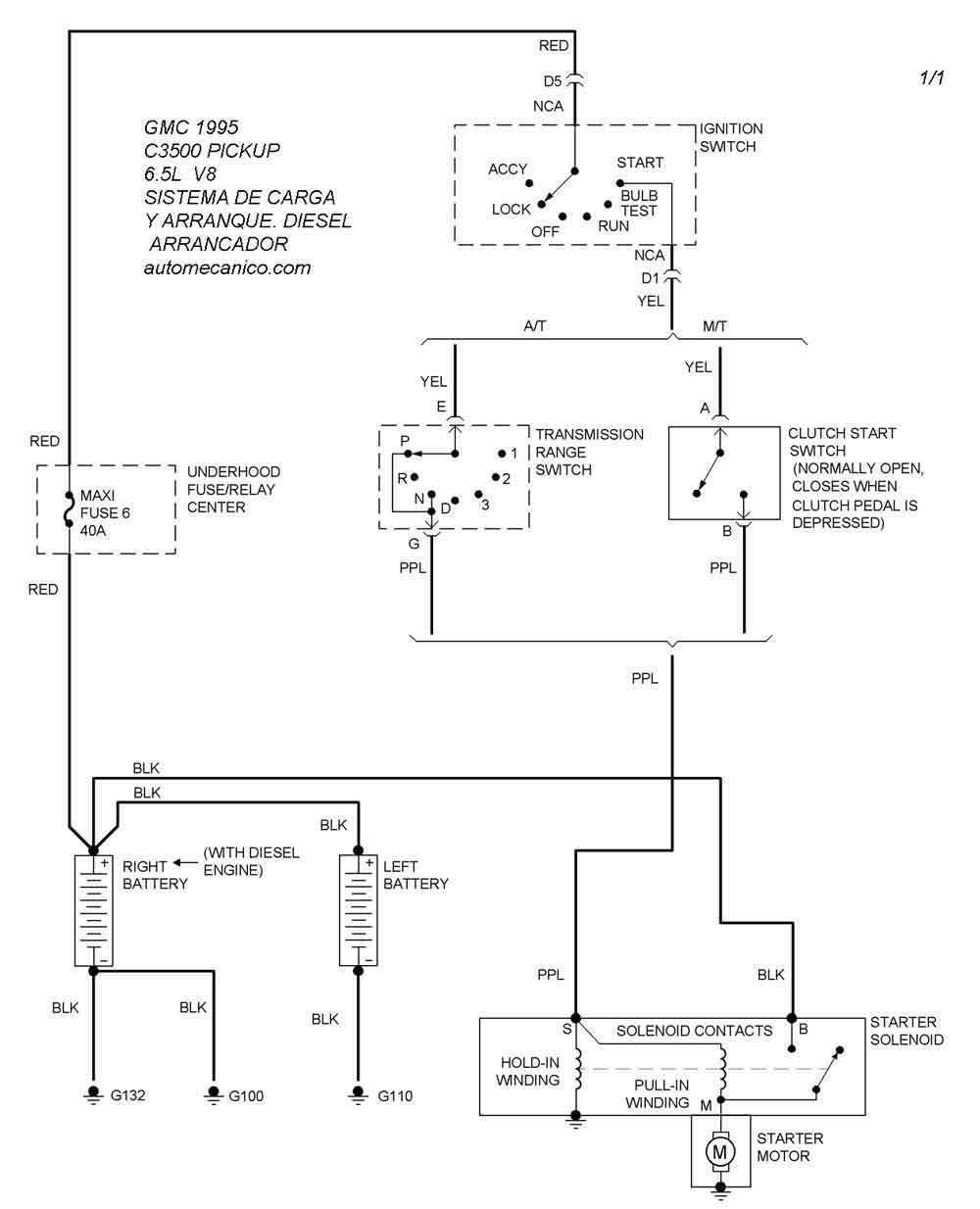

| 1995 | C3500 PICKUP 6.5L V8 CIL. | SIST. DE CARGA | SIST. DE ARRANQUE |
| 1995 | C3500 PICKUP 7.4L V8 CIL. | SIST. DE CARGA | SIST. DE ARRANQUE |

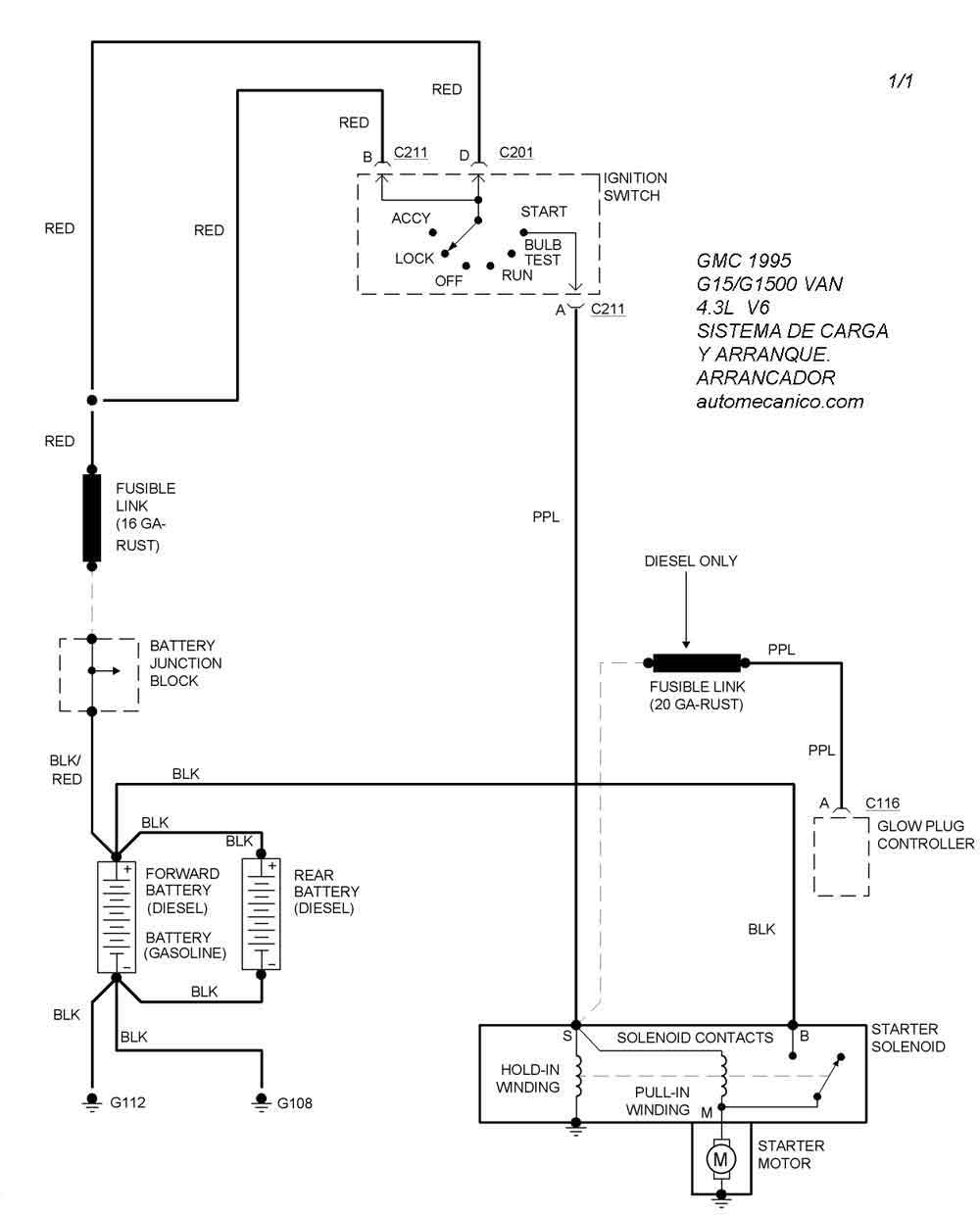

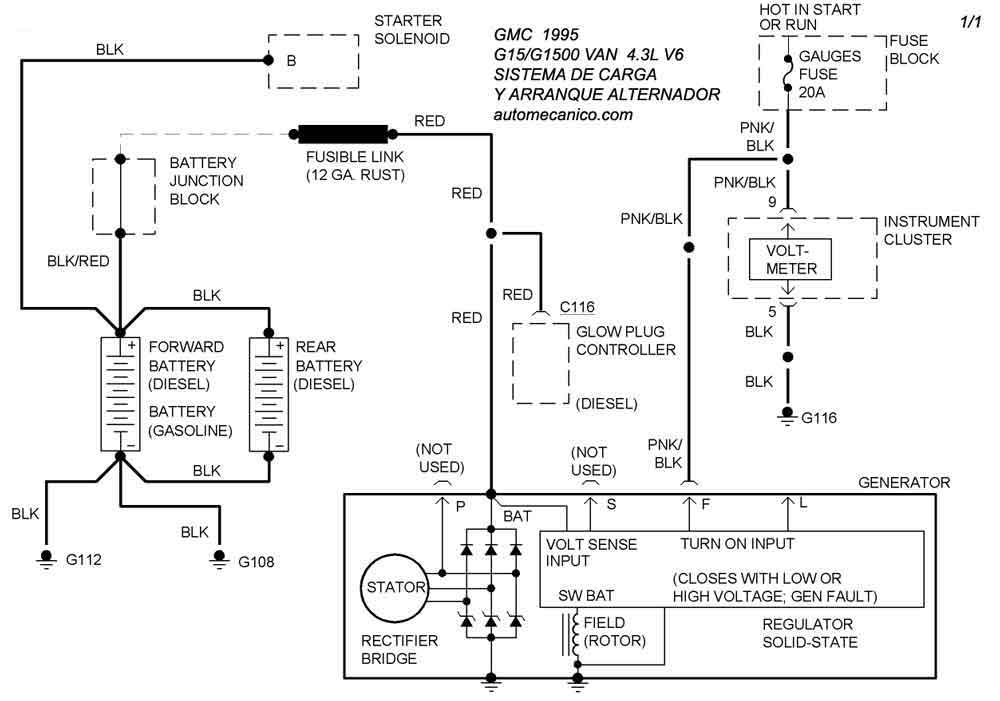

| 1995 | G15/G1500 VAN 4.3L V6 CIL. | SIST. DE CARGA | SIST. DE ARRANQUE |
| 1995 | G15/G1500 VAN 5.0L V8 CIL. | SIST. DE CARGA | SIST. DE ARRANQUE |
