DIAGRAMAS - SISTEMA DE CARGA Y ARRANQUE - 1995 - Mecanica Automotriz - INDICE

Diagramas BMW : Carga y Arranque | Charging and Starting System: - Esquemas - Graphics 1995 -

Diagrama - Alternador y motor de arranque - conexiones . Vehiculos BMW 1995

En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y motor de arranque [arrancador, marcha, motor de partida, Starter, etc.]
Alternador - Arrancador - Diagramas - Esquemas - Graphics
Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador [Generador] y/o; Arrancador [Motor de arranque, Marcha, Starter] - INDICE: BMW  - 1995 -
AŃO Modelo Alternador Arrancador

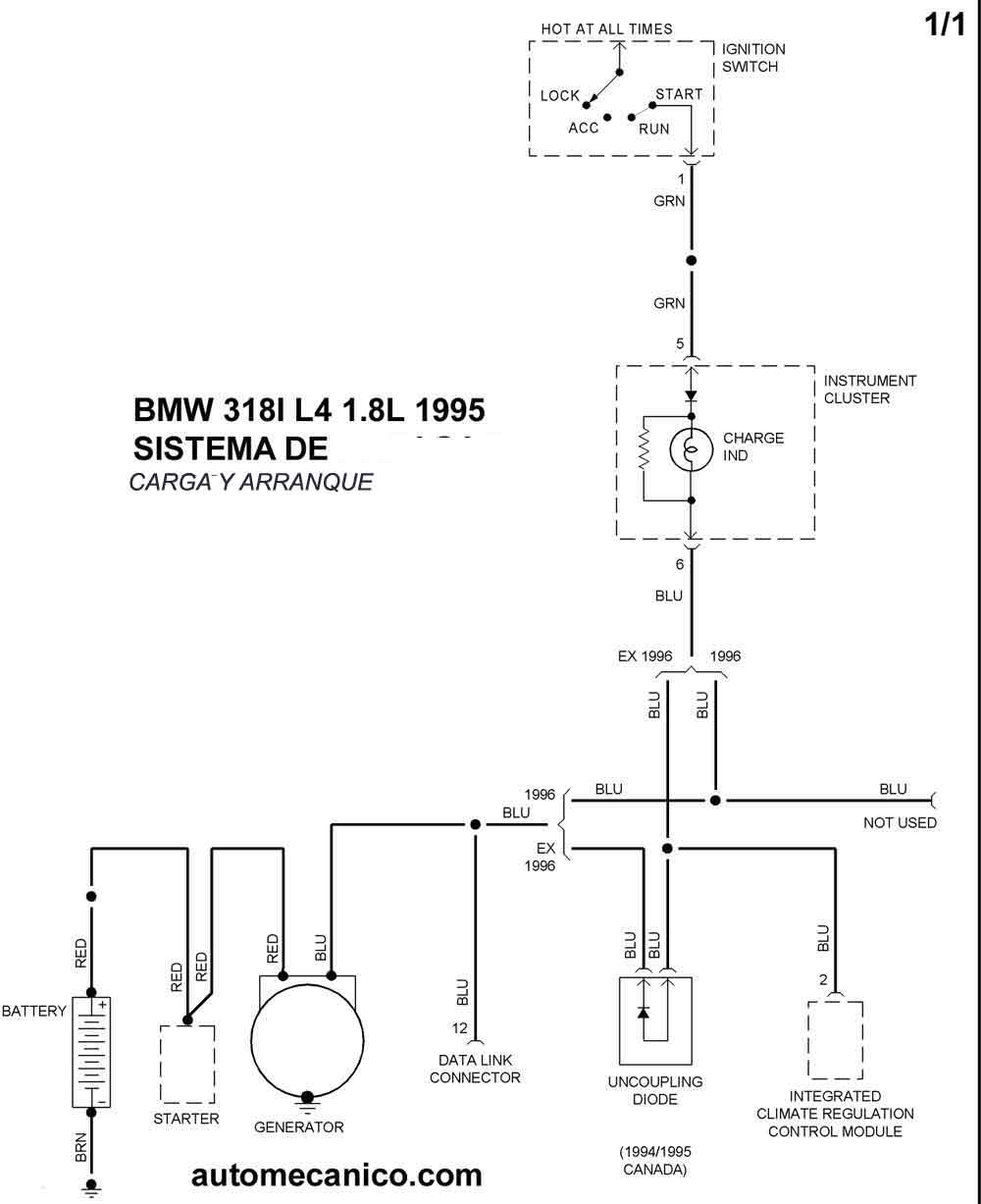

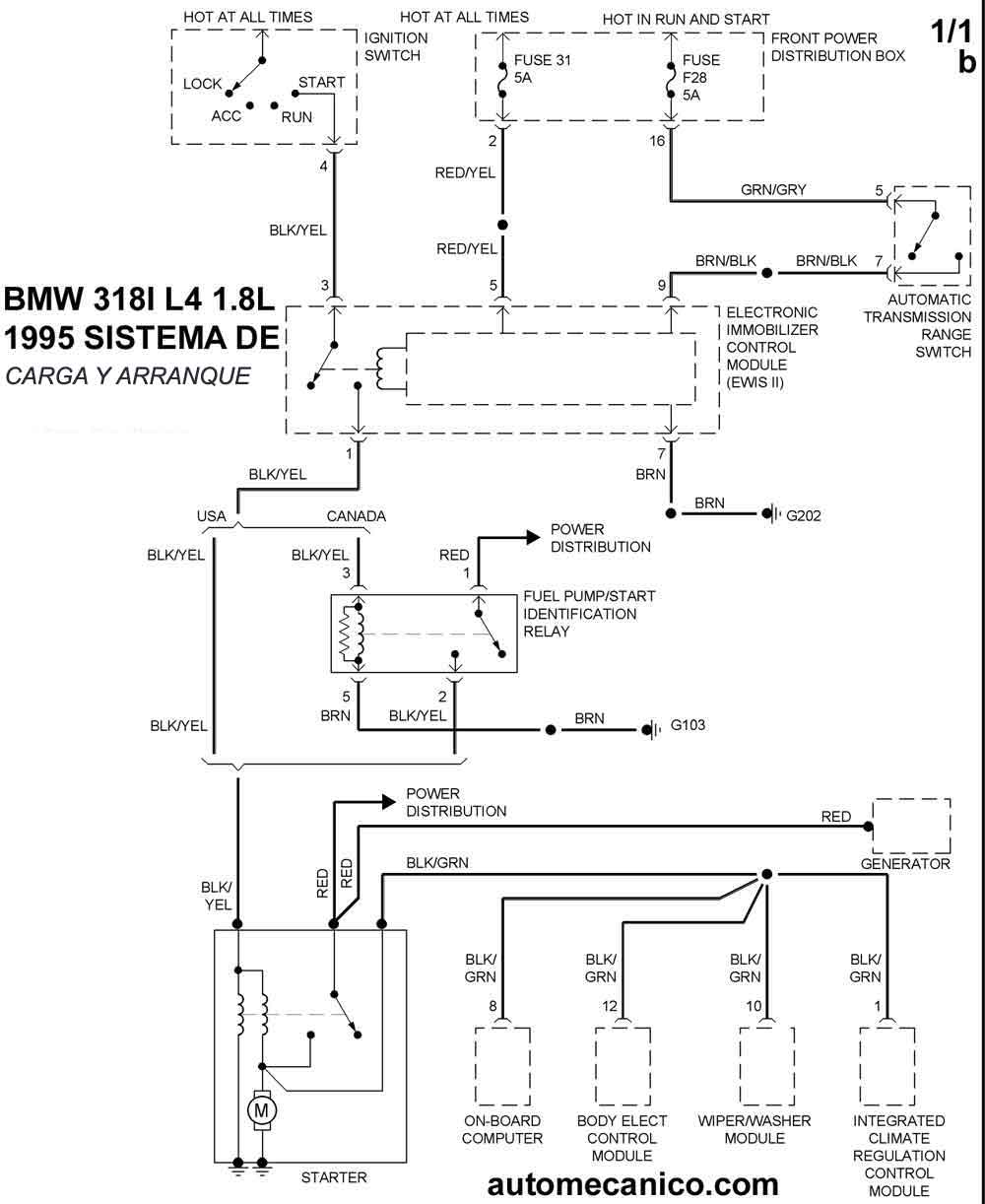

1995 318i - 1.8L 4 CIL. SIST. DE CARGA SIST. DE ARRANQUE

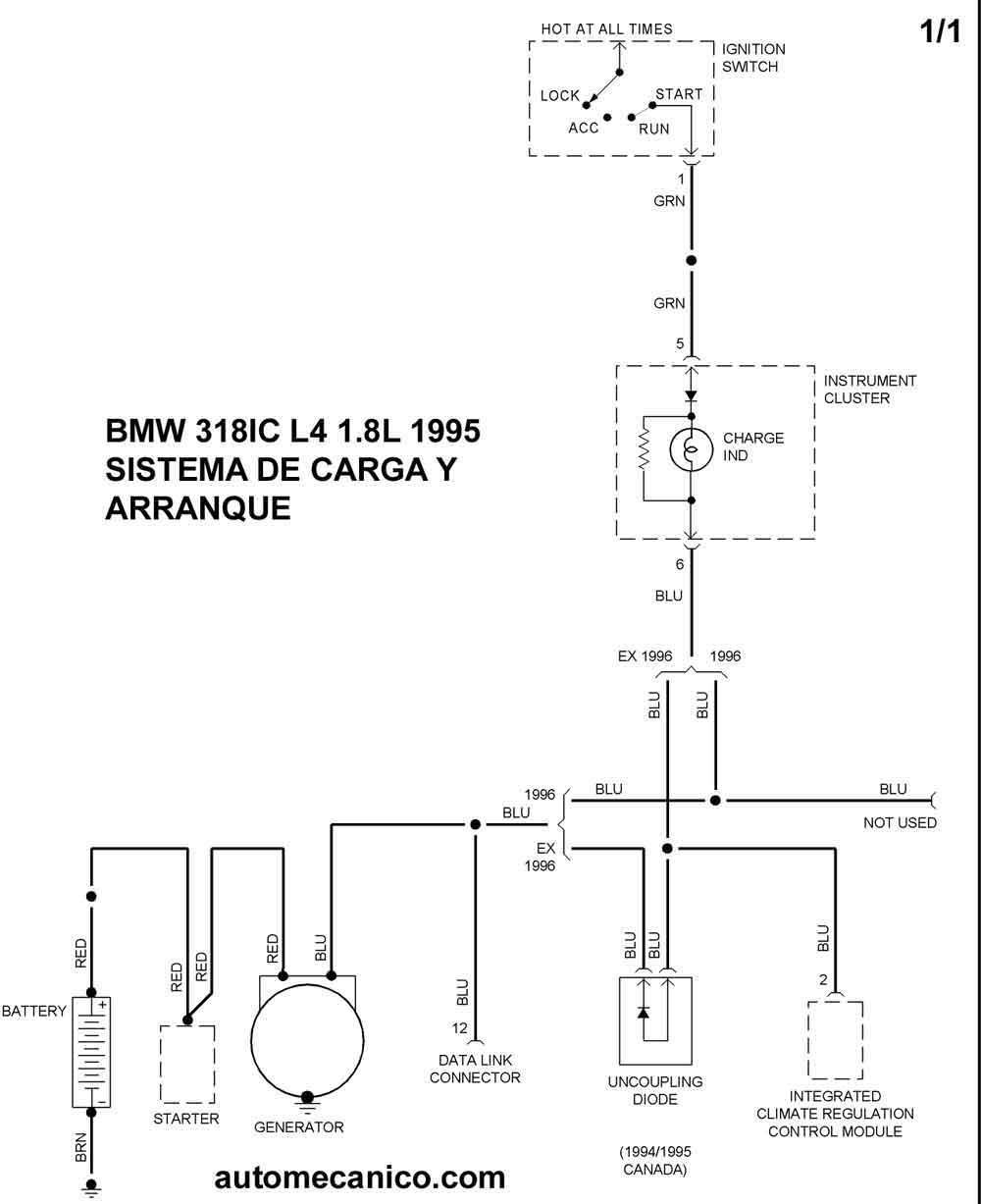

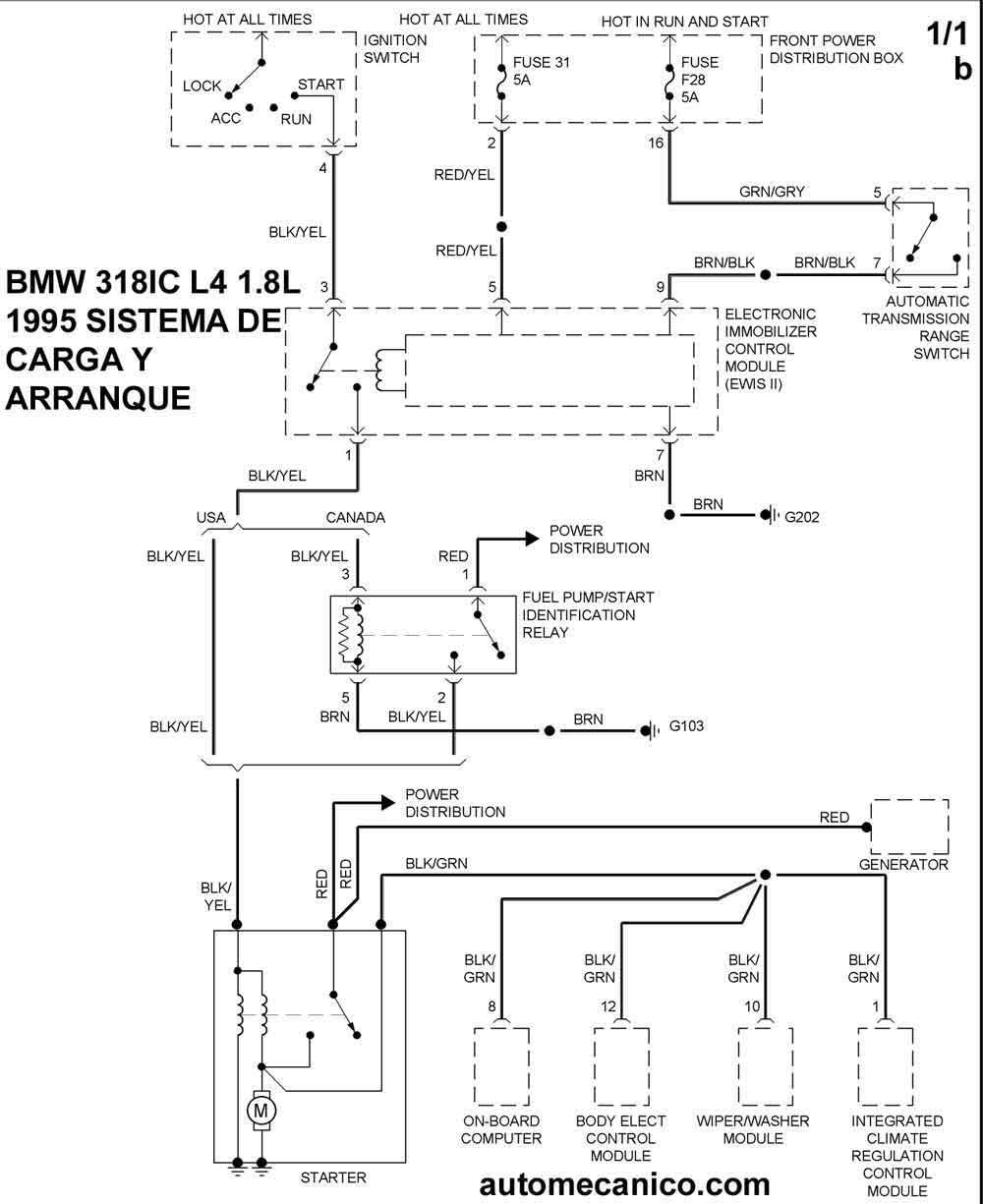

1995 318iC - 1.8L 4 CIL. SIST. DE CARGA SIST. DE ARRANQUE

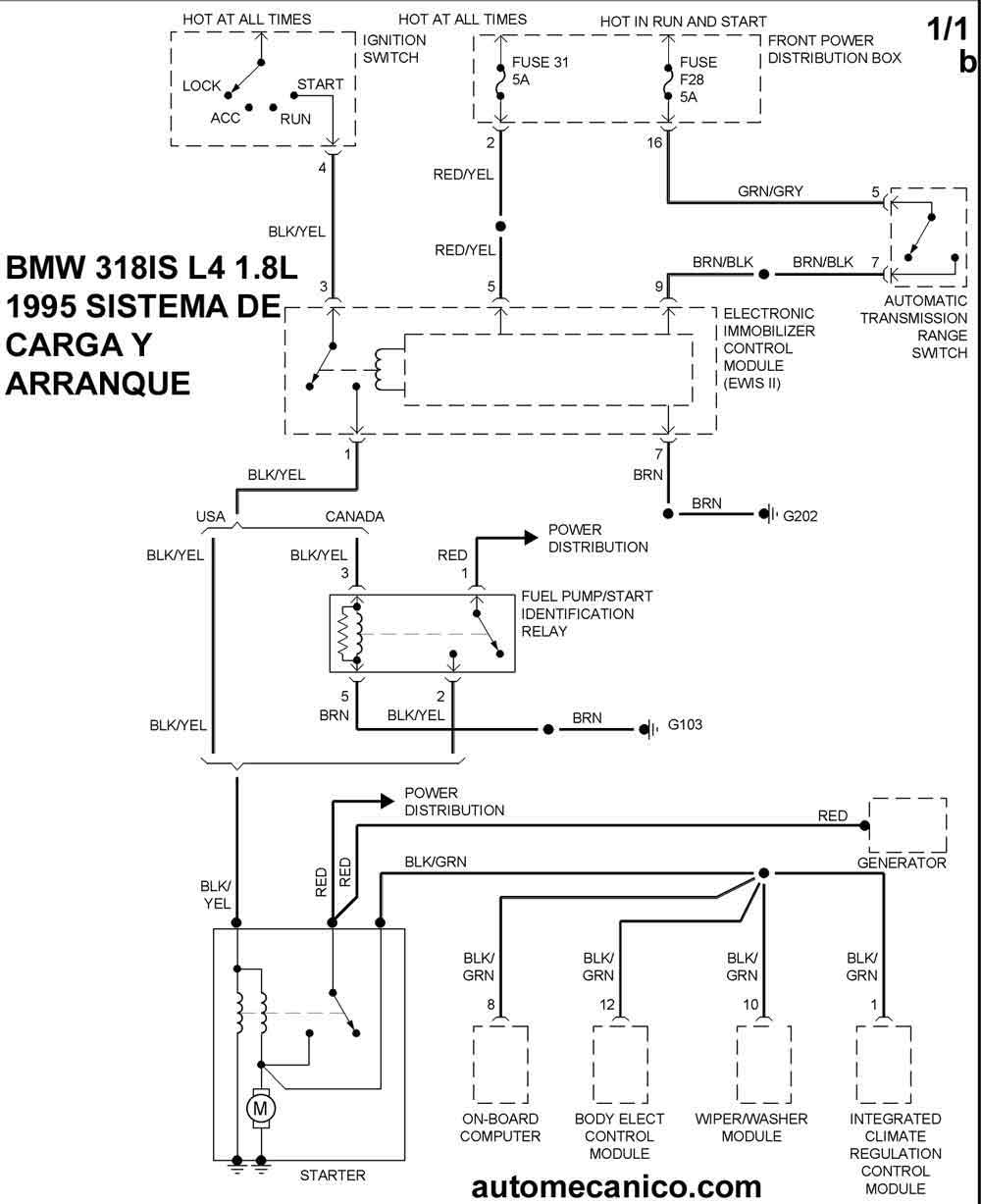

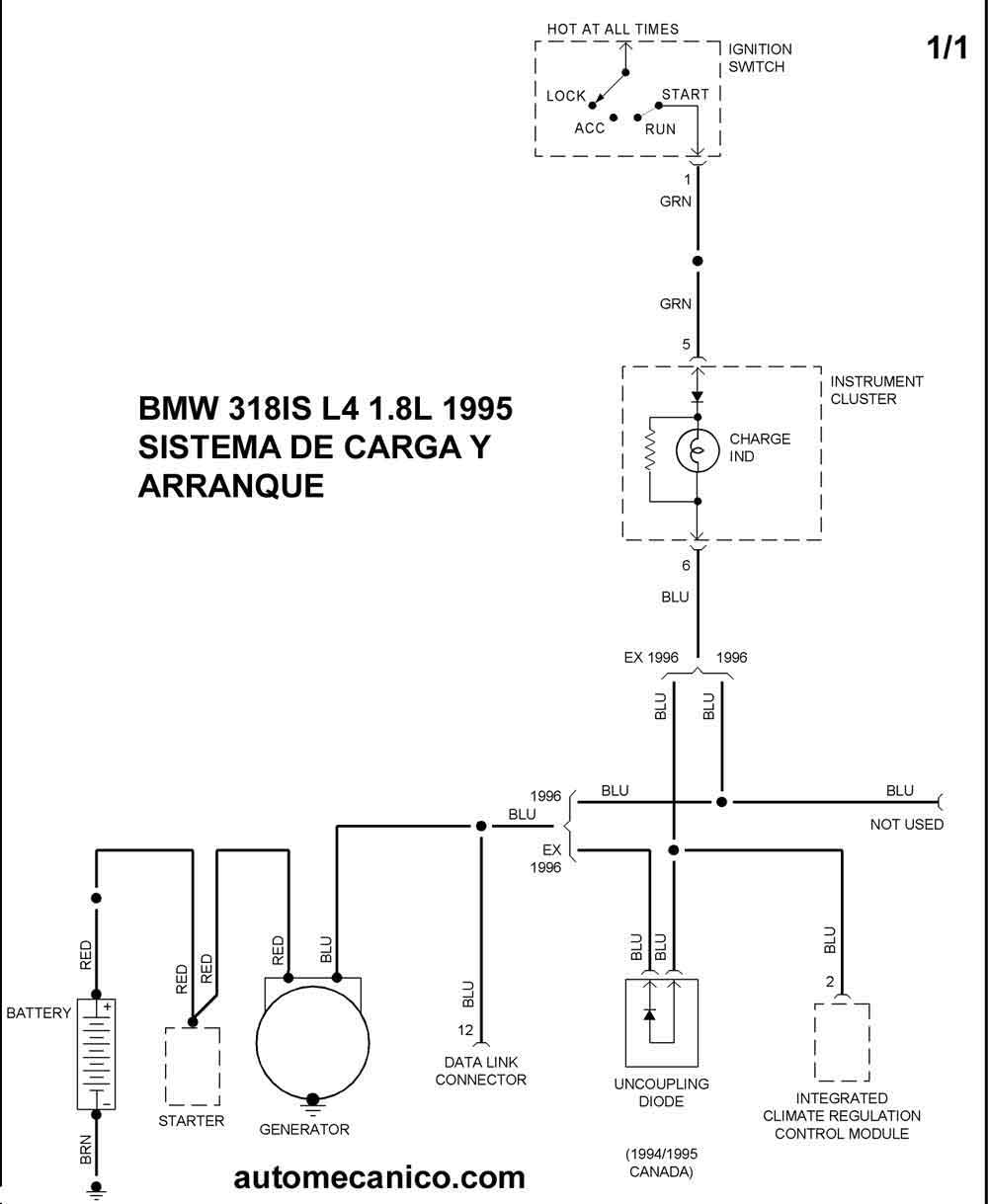

1995 318iS - 1.8L 4 CIL. SIST. DE CARGA SIST. DE ARRANQUE

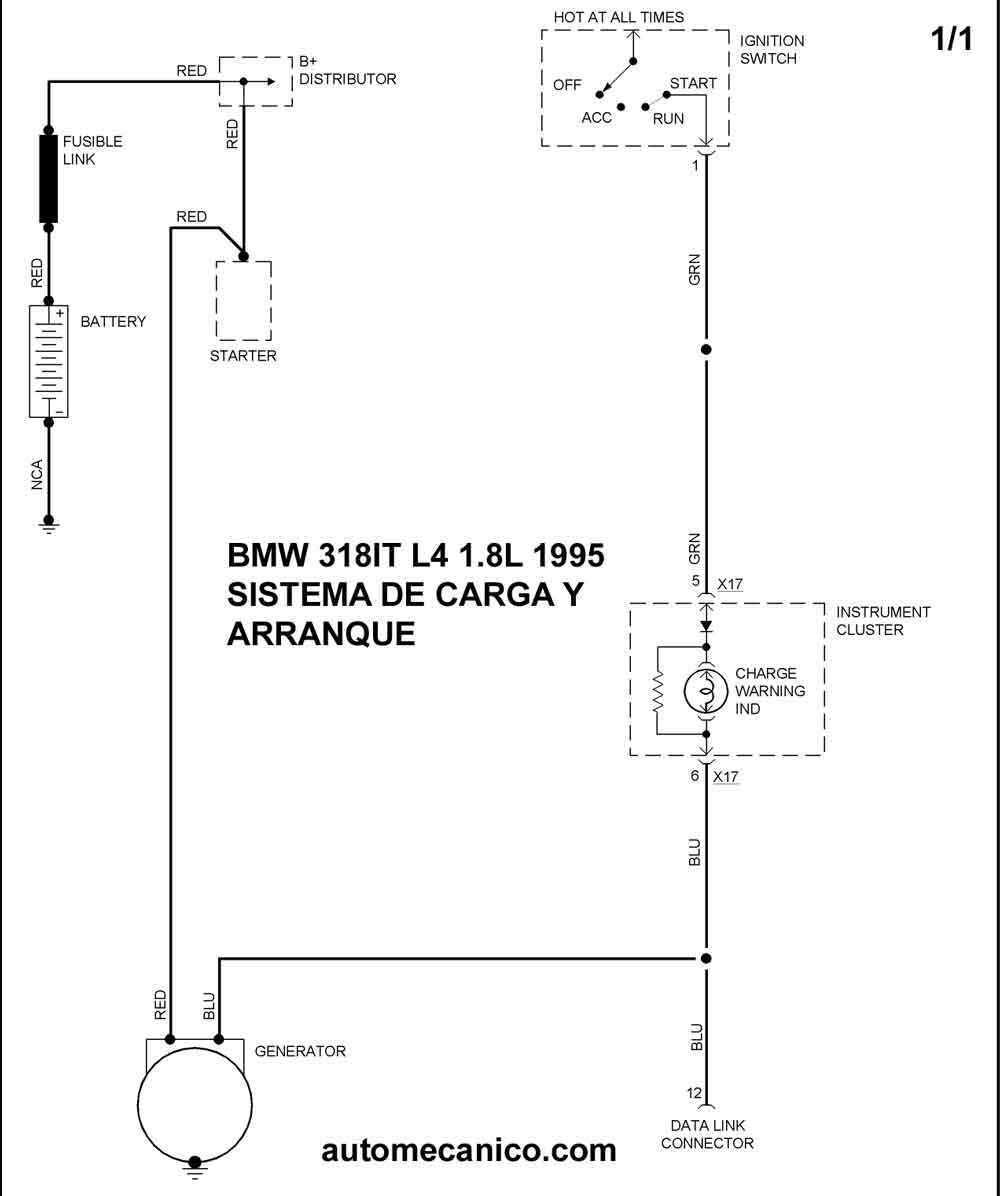

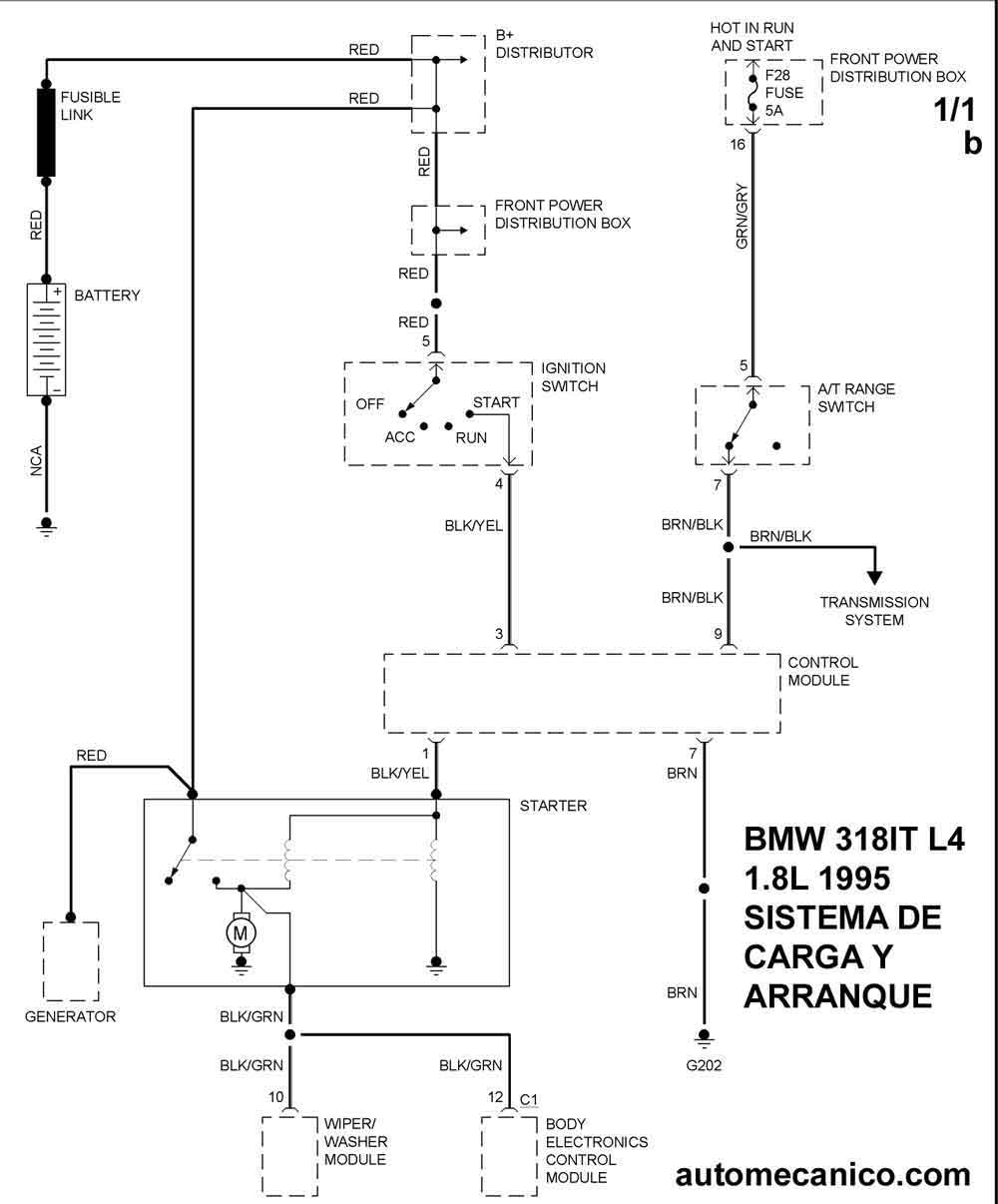

1995 318iT - 1.8L 4 CIL. SIST.A DE CARGA SIST. DE ARRANQUE.
