Diagrama - Alternador y motor de arranque - conexiones . Vehiculos
FORD 1995 En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y motor de arranque [arrancador, marcha, motor de partida, Starter, etc.] |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador [Generador] y/o; Arrancador [Motor de arranque, Marcha, Starter] - INDICE: FORD - 1995 - |
| AŃO | Modelo | Alternador | Arrancador |

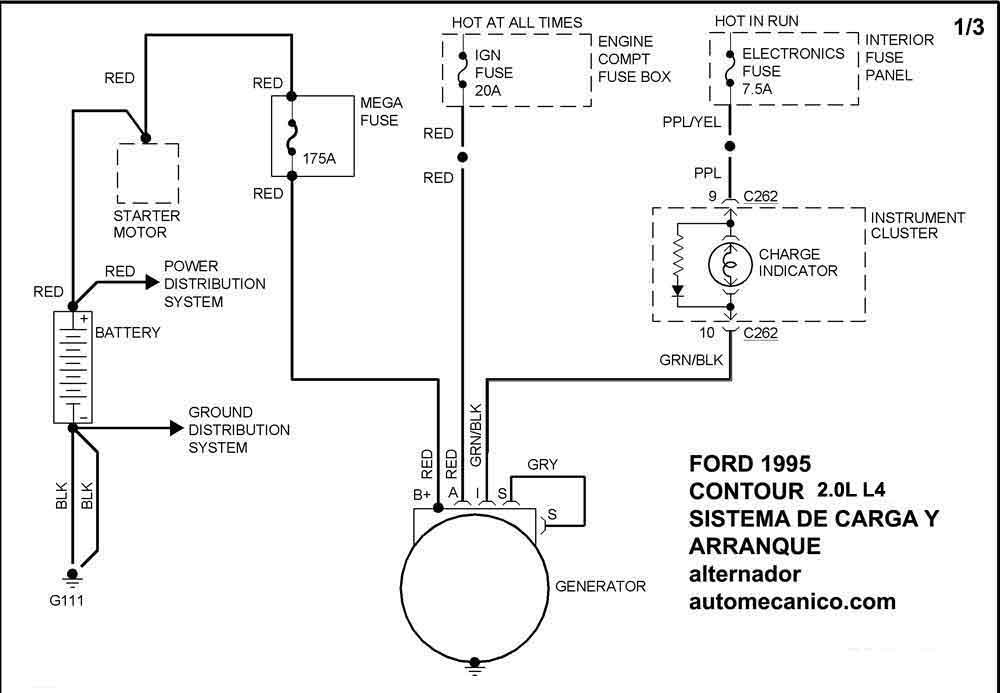

| 1995 | CONTOUR 2.0L 4 CIL. | SIST. DE CARGA | SIST. DE ARRANQUE |

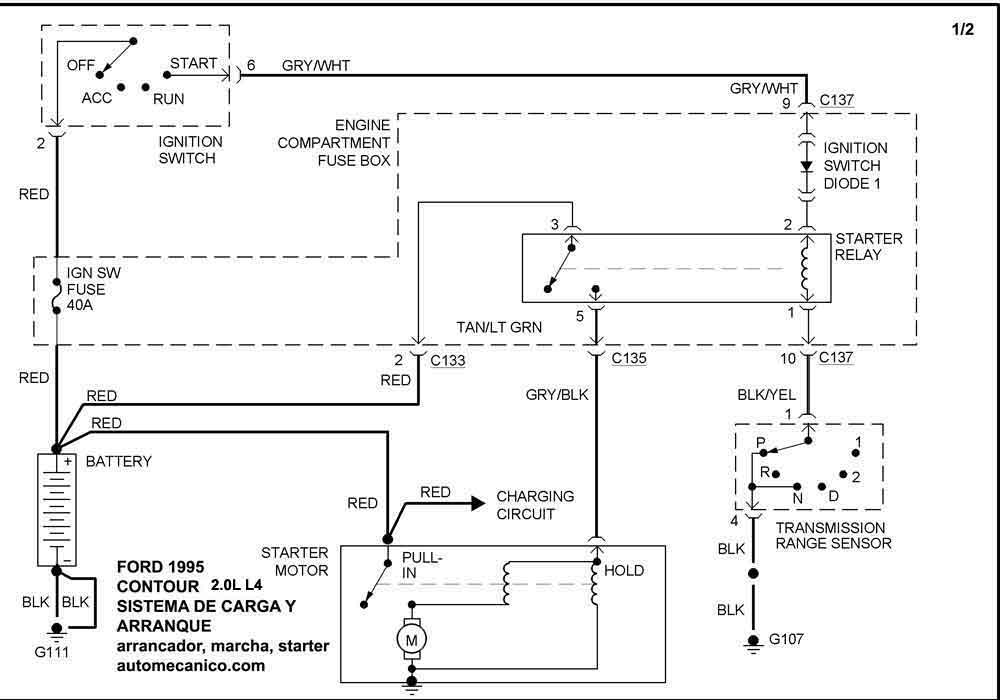

| 1995 | CONTOUR 2.0L 4 CIL. | -00- | SIST. DE ARRANQUE |

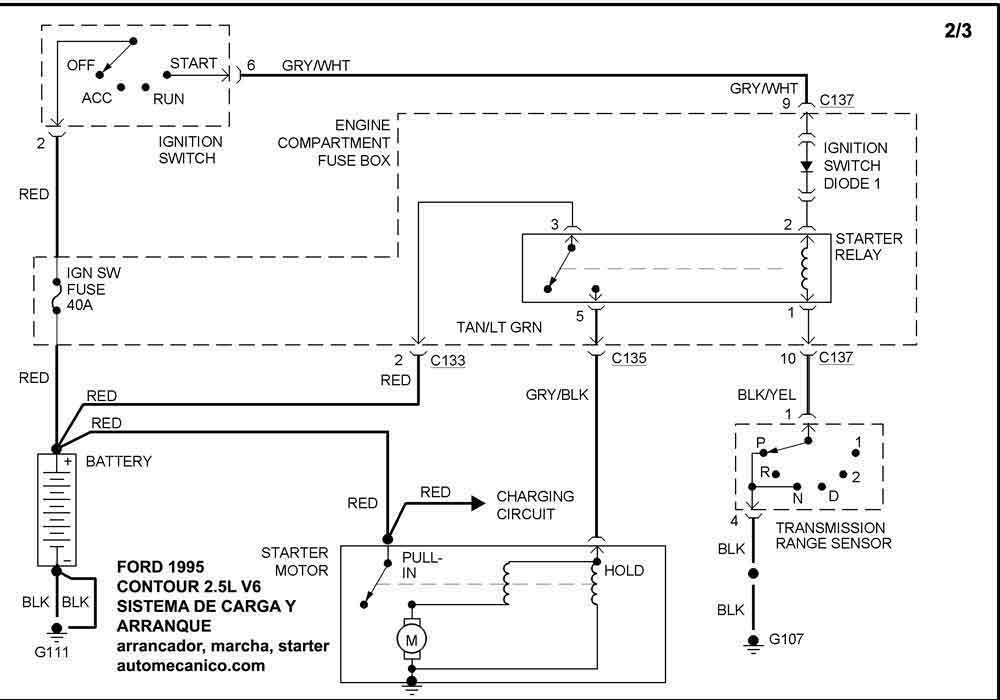

| 1995 | CONTOUR 2.5L V6 CIL. | SIST DE CARGA | SIST. DE ARRANQUE |

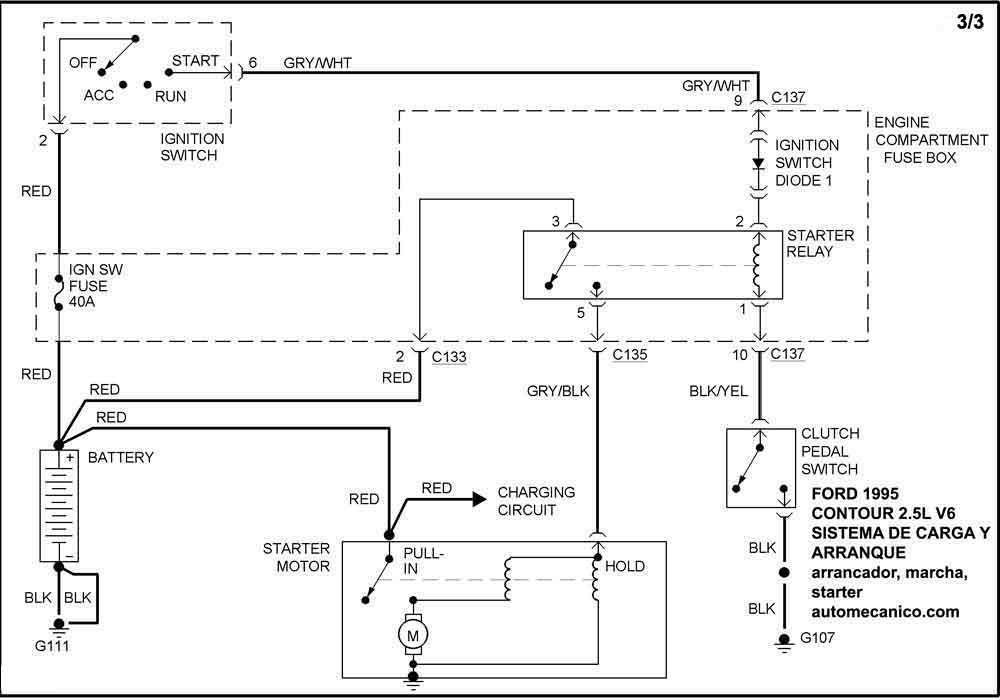

| 1995 | CONTOUR 2.5L V6 CIL. | -00- | SIST. DE ARRANQUE |

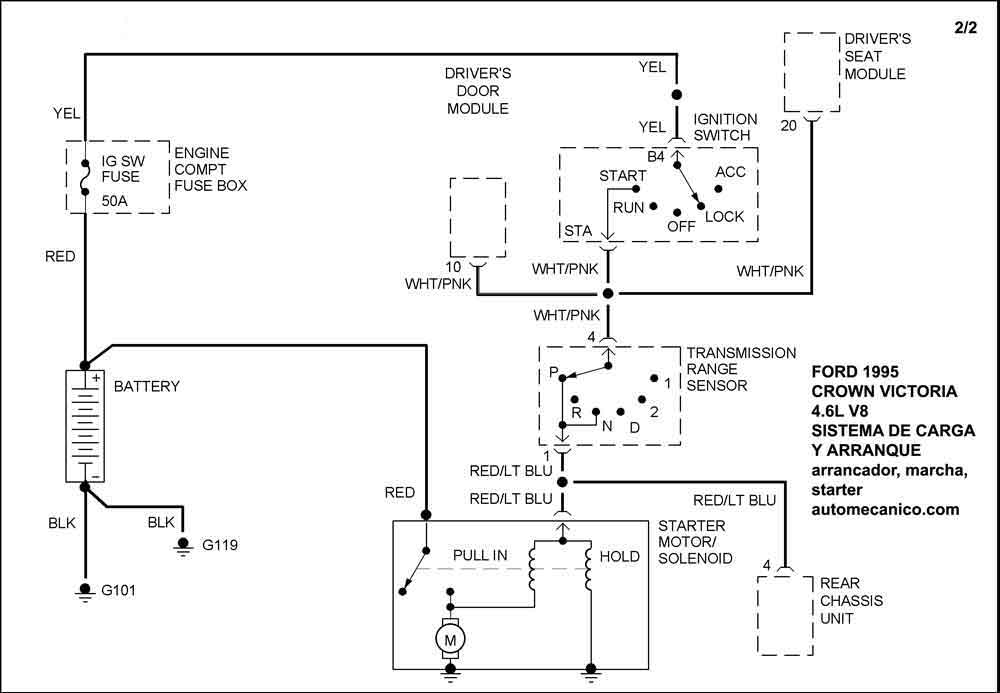

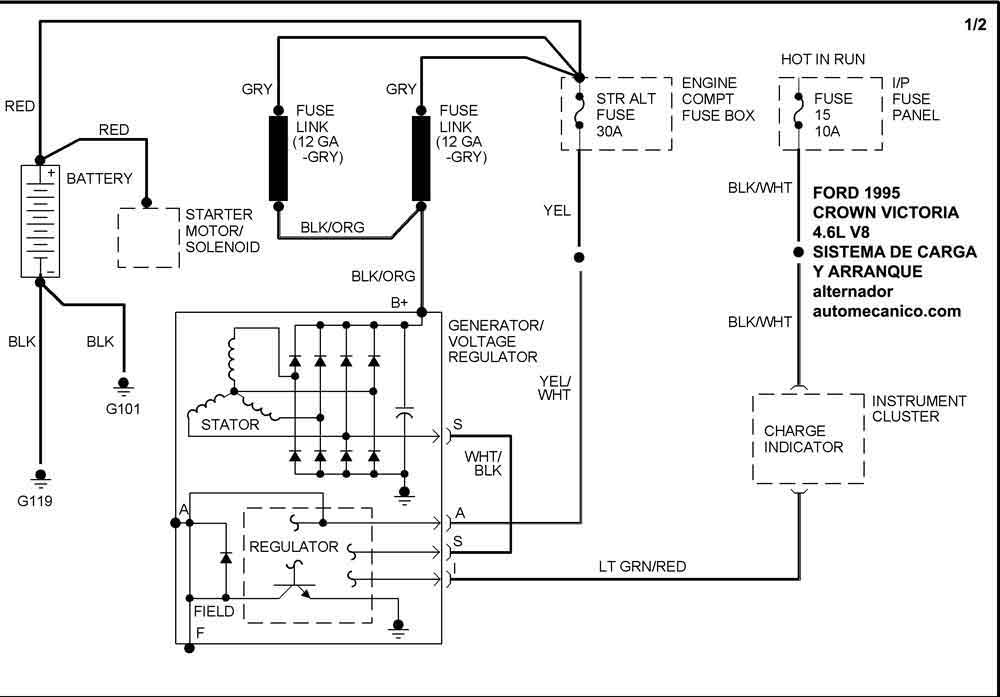

| 1995 | CROWN VICTORIA 4.6L V8 CIL | SIST. DE CARGA | SIST. DE ARRANQUE |
| 1995 | E-150 ECONOLINE 4.9L L6 CIL | SIST. DE CARGA | SIST. DE ARRANQUE |

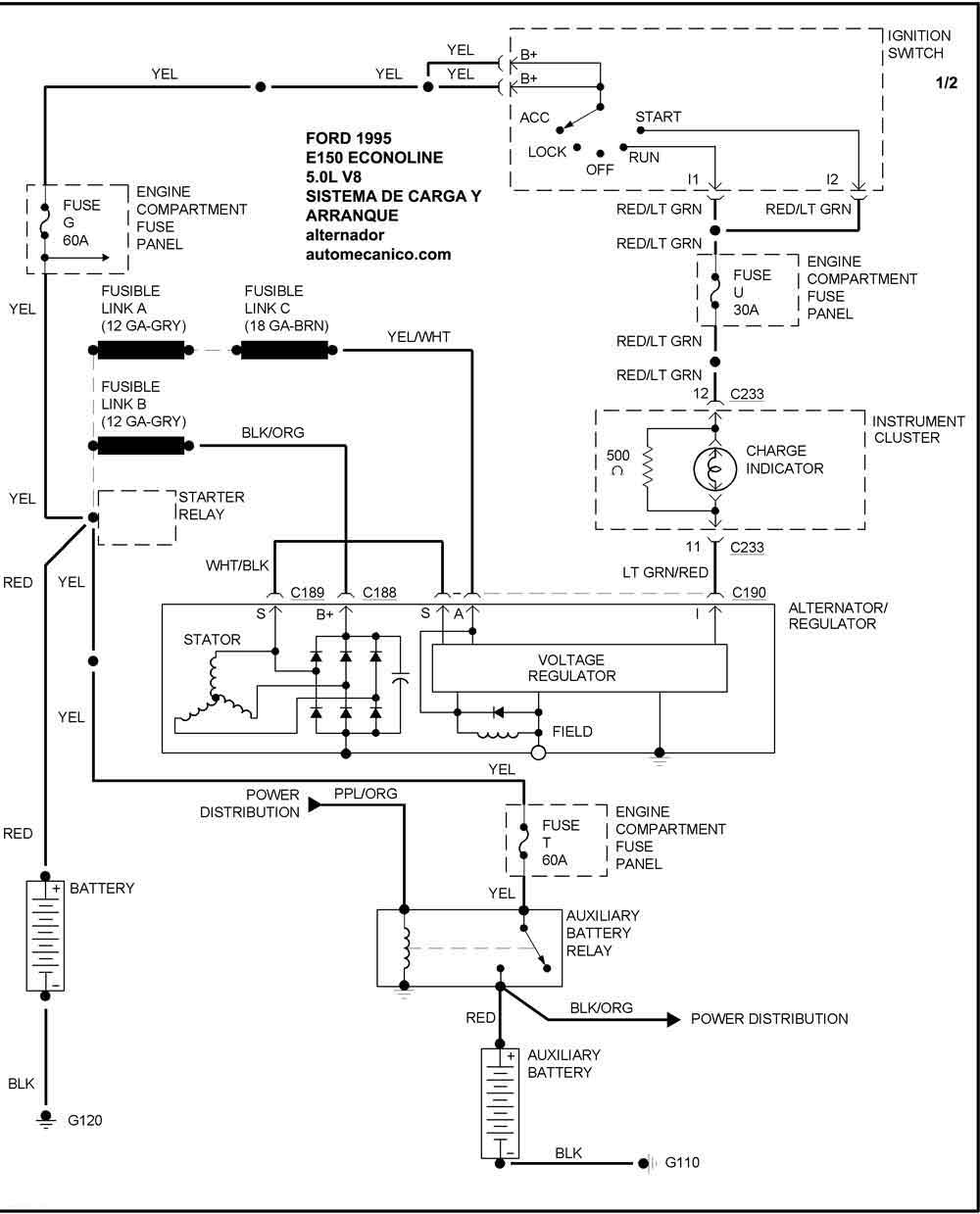

| 1995 | E-150 ECONOLINE 5.0L V8 CIL. | SIST. DE CARGA | SIST. DE ARRANQUE |

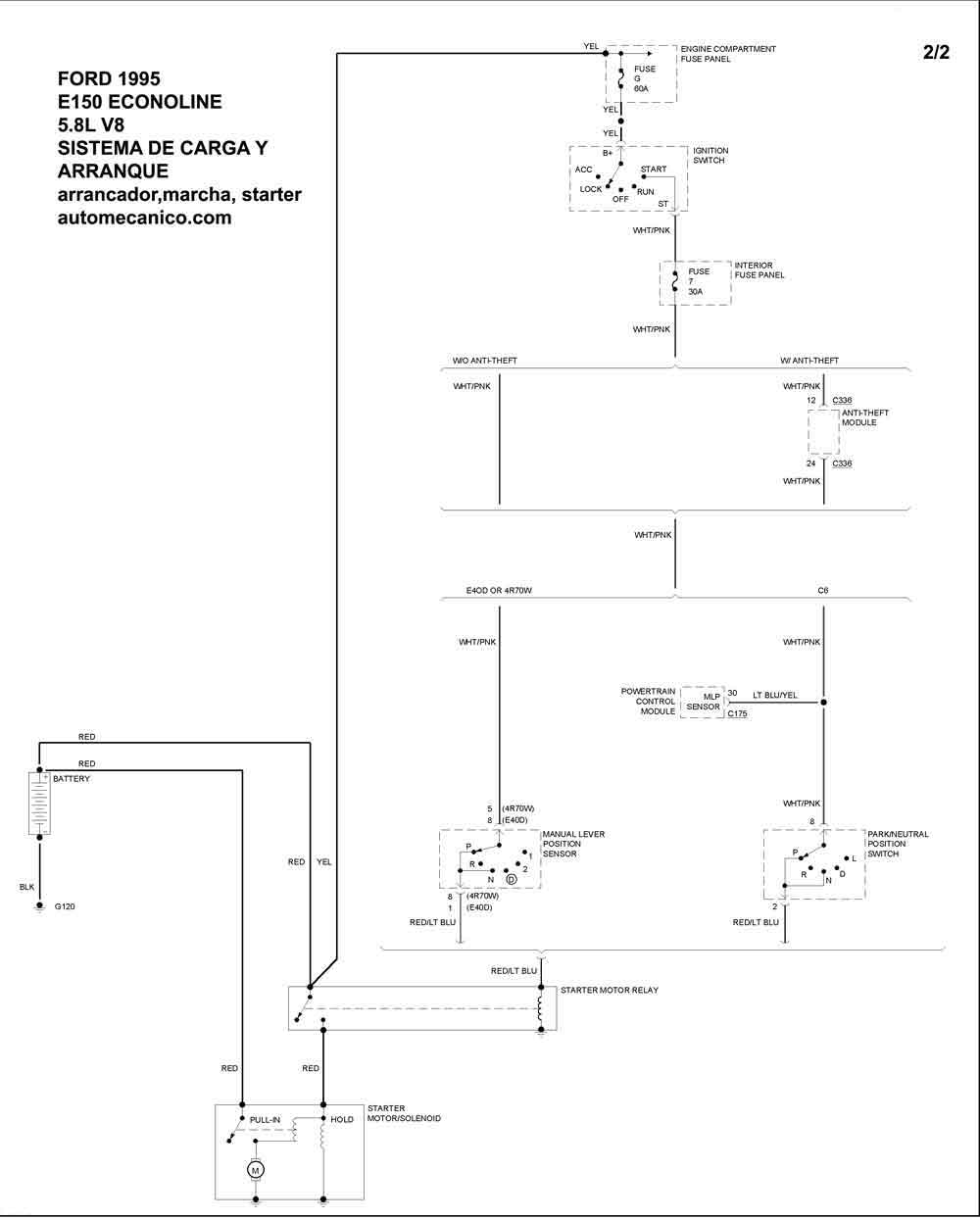

| 1995 | E-150 ECONOLINE 5.8L V8 CIL | SIST. DE CARGA | SIST. DE ARRANQUE |

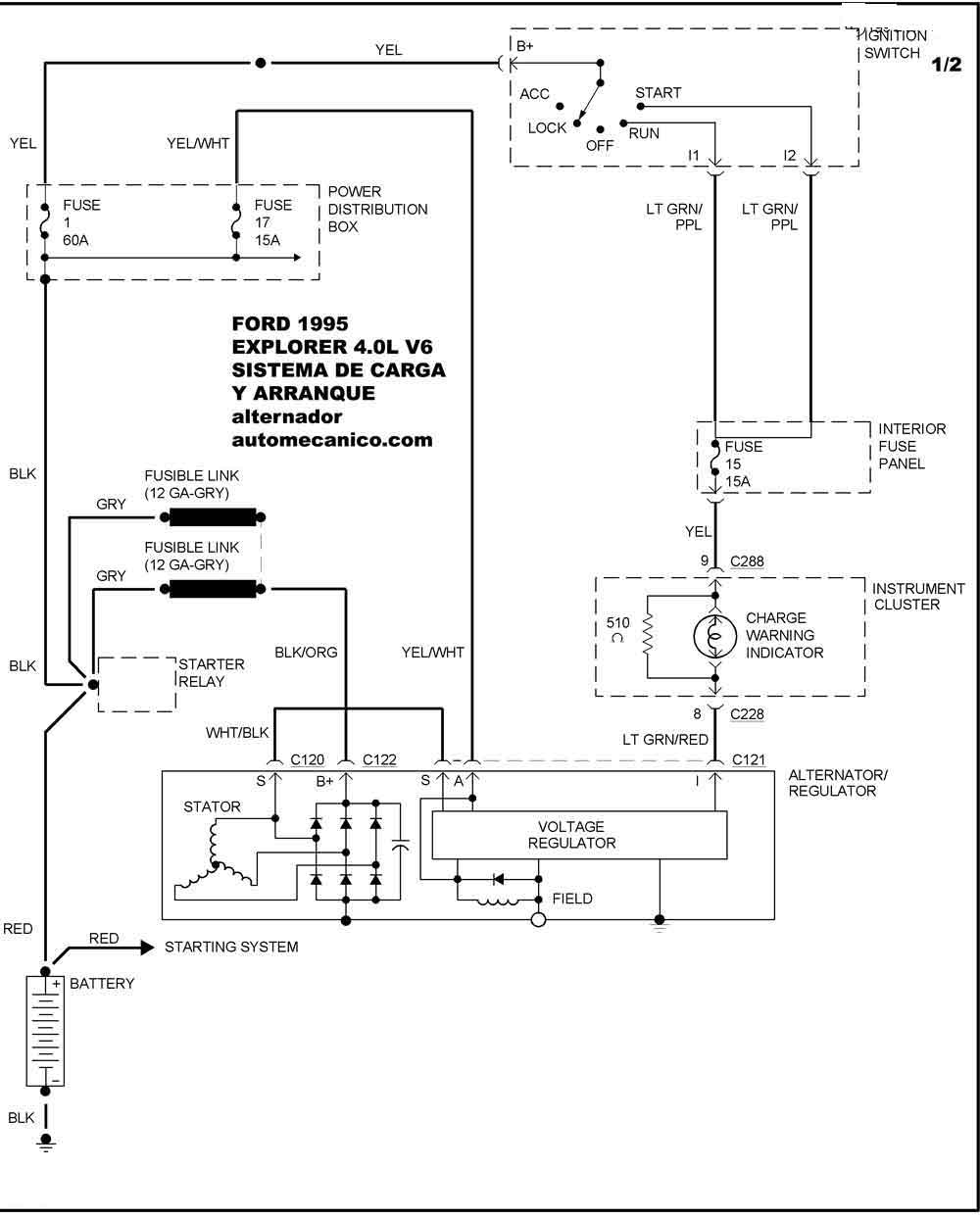

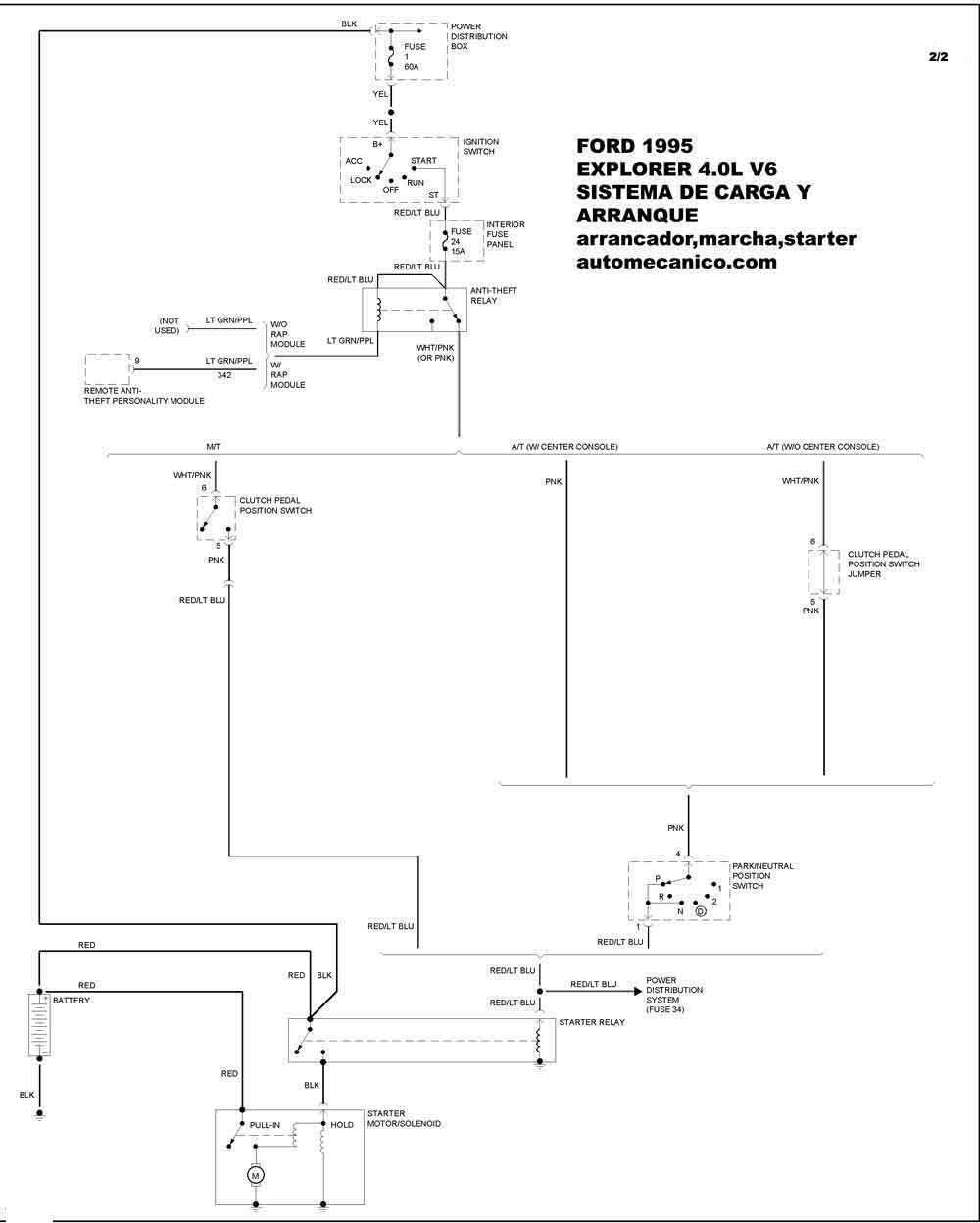

| 1995 | EXPLORER 4.0L V6 CIL. | SIST. DE CARGA | SIST. DE ARRANQUE |
