DIAGRAMAS - SISTEMA DE CARGA Y ARRANQUE - 1995 - Mecanica Automotriz - INDICE

Diagramas INFINITI : Carga y Arranque | Charging and Starting System: - Esquemas - Graphics 1995 -

Diagrama - Alternador y motor de arranque - conexiones . Vehiculos INFINITI 1995

En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y motor de arranque [arrancador, marcha, motor de partida, Starter, etc.]
Alternador - Arrancador - Diagramas - Esquemas - Graphics
Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador [Generador] y/o; Arrancador [Motor de arranque, Marcha, Starter] - INDICE: INFINITI - 1995 -
AŃO Modelo Alternador Arrancador

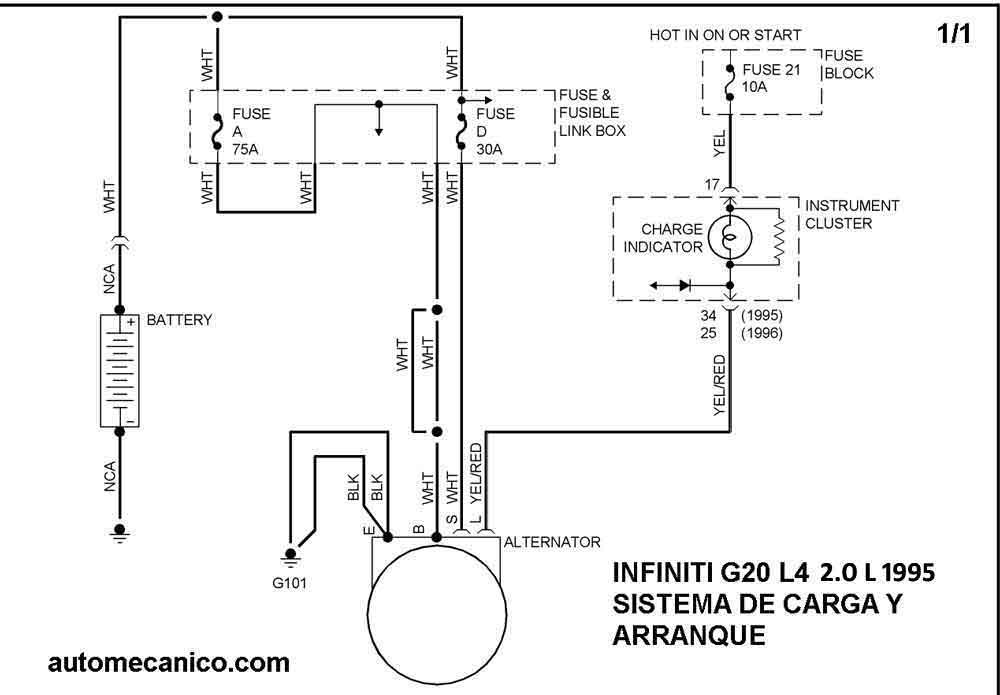

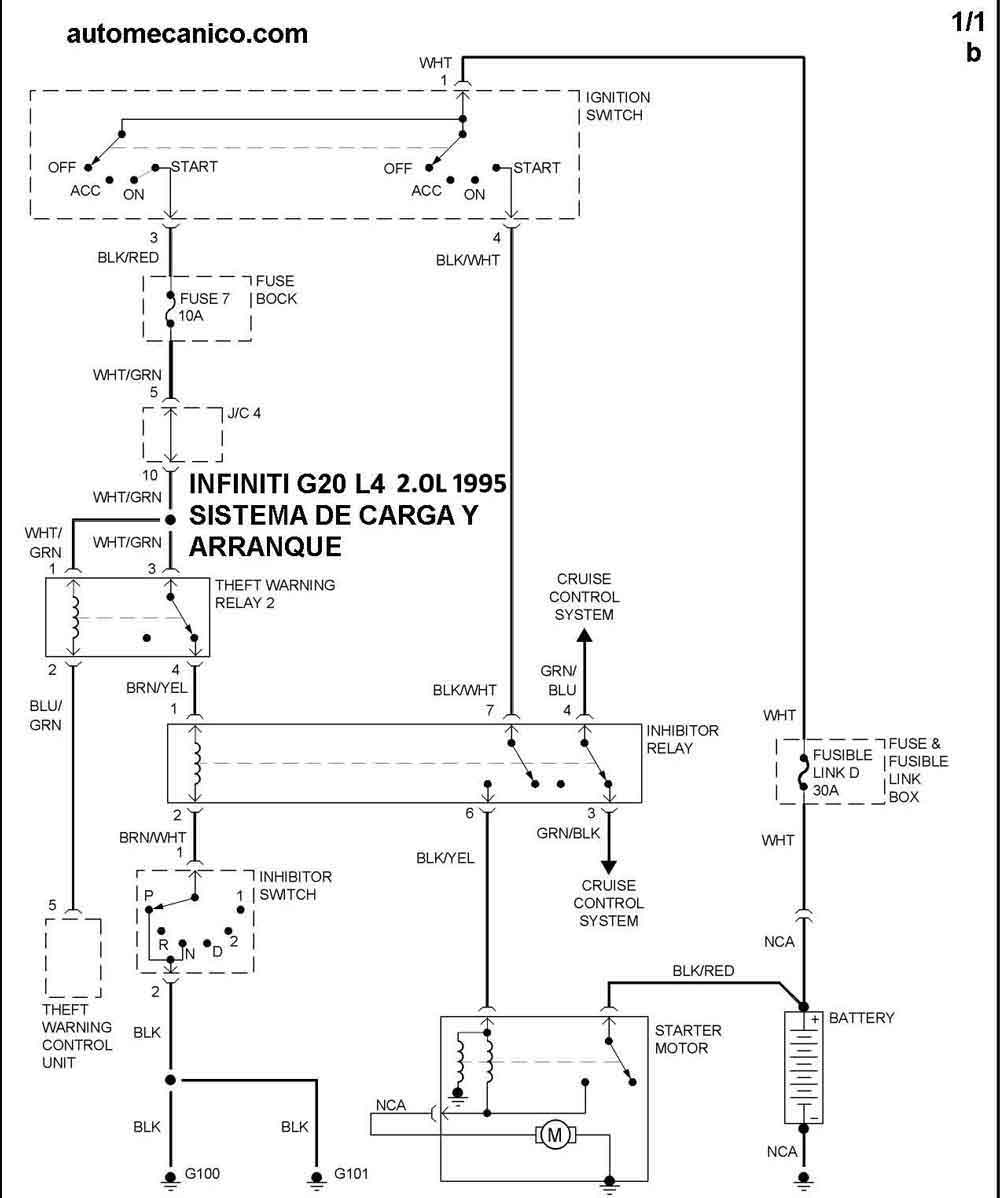

1995 G20 2.0L 4 CIL. DIAG. SIST. DE CARGA DIAG. SIST. DE ARRANQUE

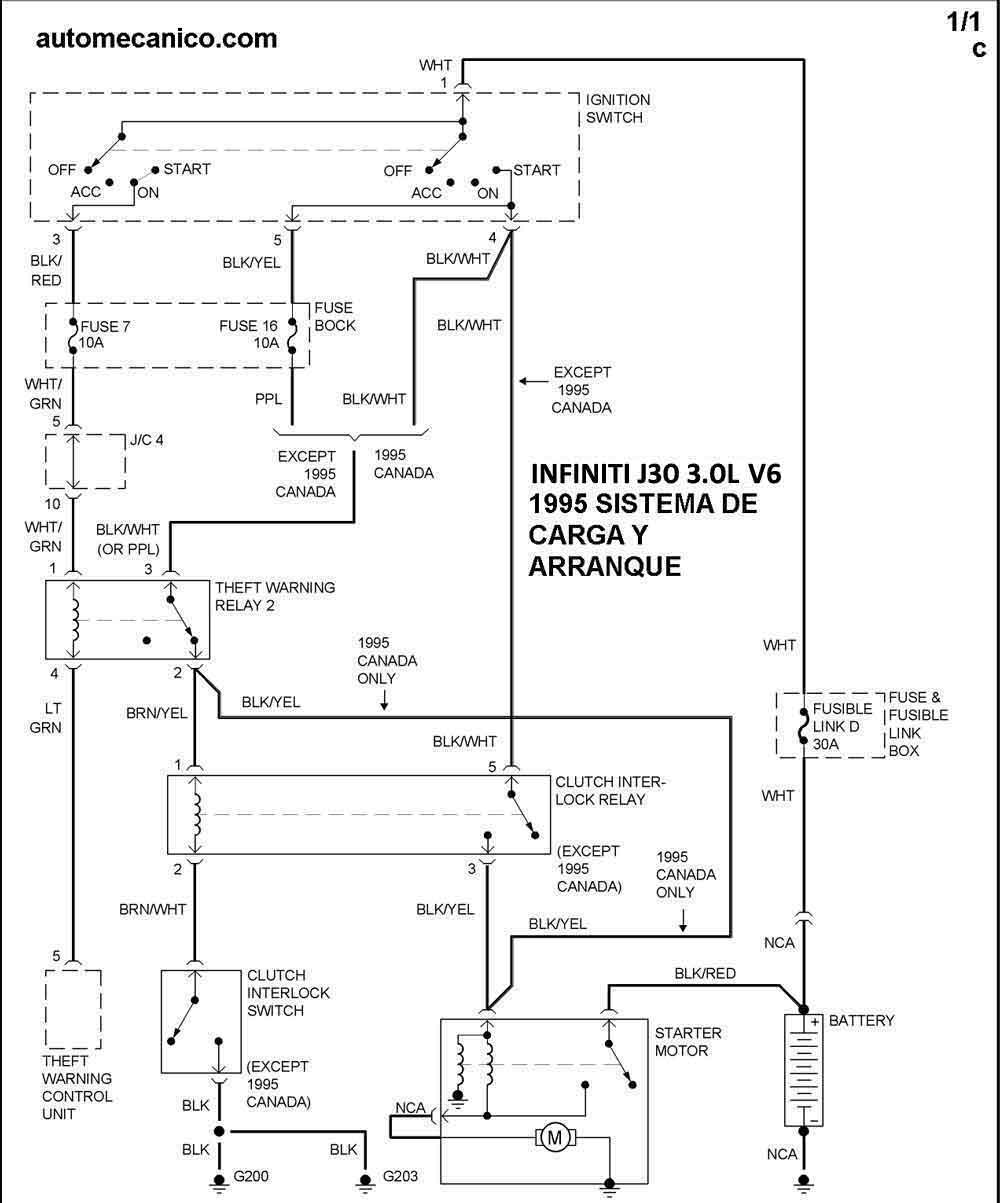

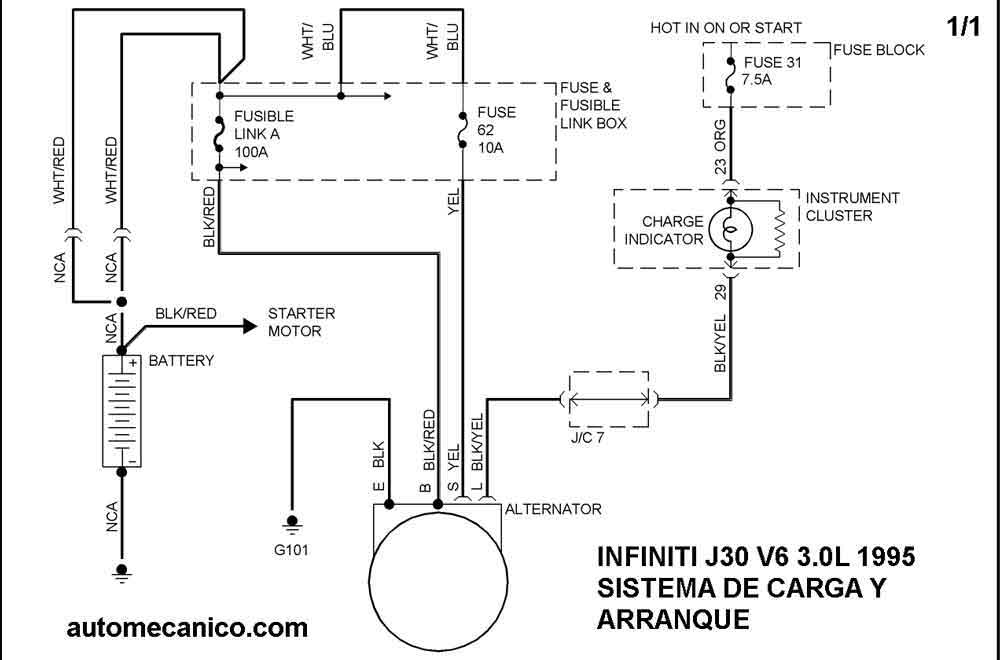

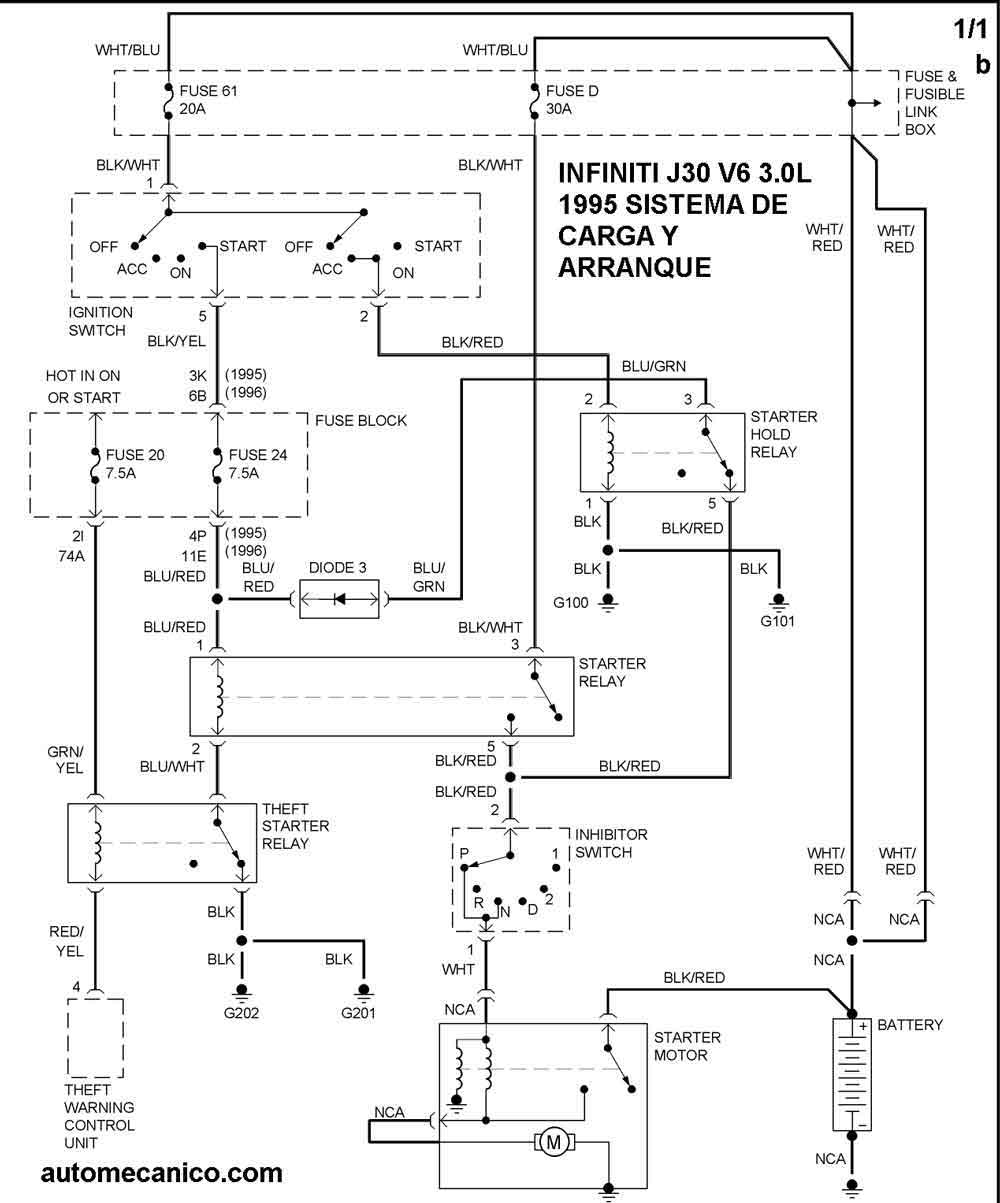

1995 J30 3.0L V6 CIL. T/A DIAG. SIST. DE CARGA DIAG. SIST. DE ARRANQUE
1995 J30 3.0L V6 CIL. T/M T/M DIAG. SIST. DE ARRANQUE
