DIAGRAMAS - SISTEMA DE CARGA Y ARRANQUE - 1995 - Mecanica Automotriz - INDICE

Diagramas NISSAN : Carga y Arranque | Charging and Starting System: - Esquemas - Graphics 1995 -

Diagrama - Alternador y motor de arranque - conexiones . Vehiculos NISSAN 1995

En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y motor de arranque [arrancador, marcha, motor de partida, Starter, etc.]
Alternador - Arrancador - Diagramas - Esquemas - Graphics
Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador [Generador] y/o; Arrancador [Motor de arranque, Marcha, Starter] - INDICE: NISSAN - 1995 -
Year Modelo Alternador Arrancador
1995 240 SX 2.4L CIL. SIST. DE CARGA SIST. DE ARRANQUE

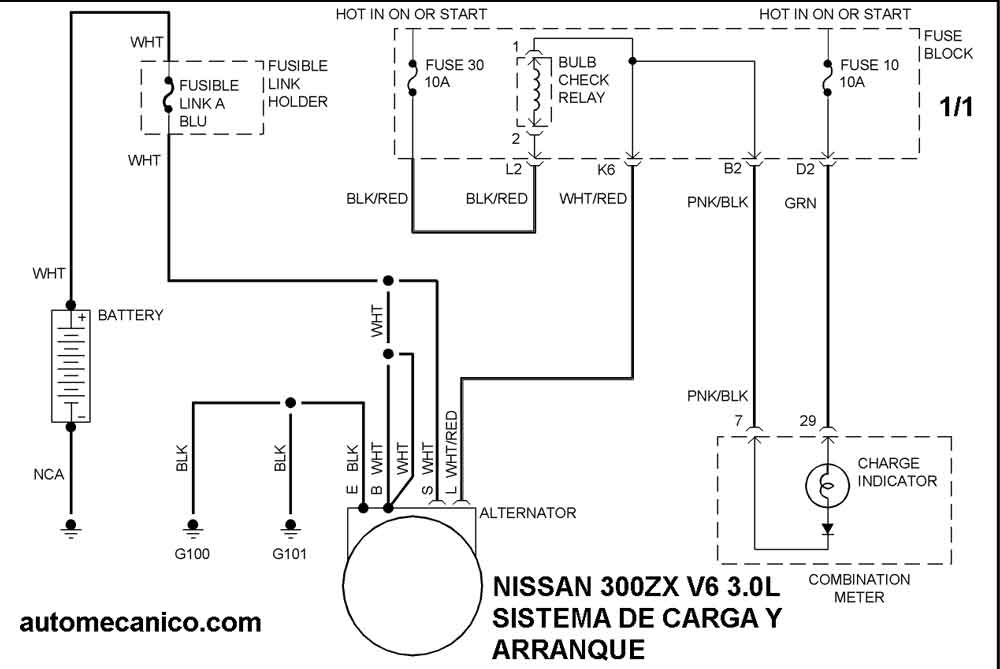

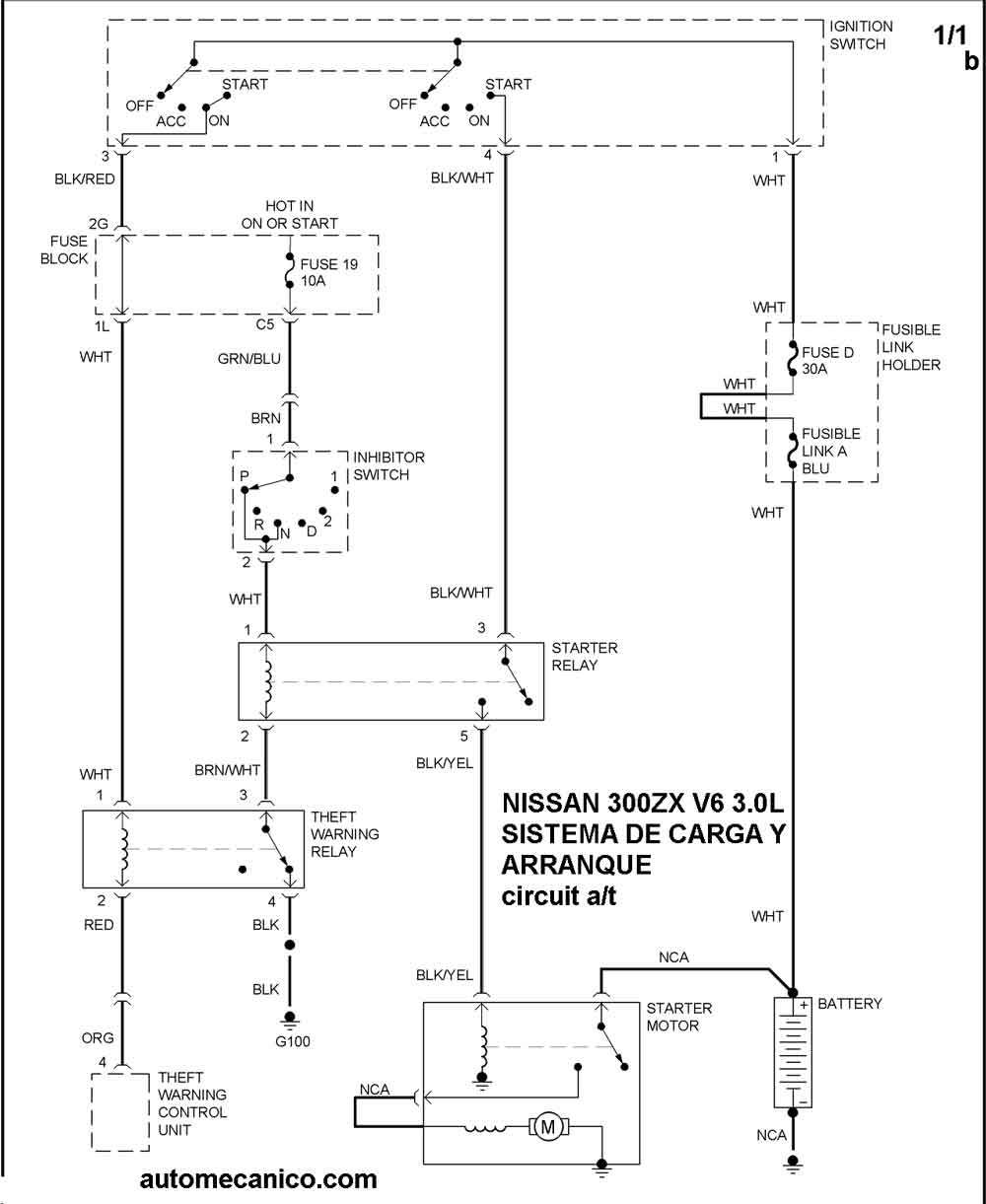

1995 300ZX 3.0L V6 CIL. T/A SIST. DE CARGA SIST. DE ARRANQUE

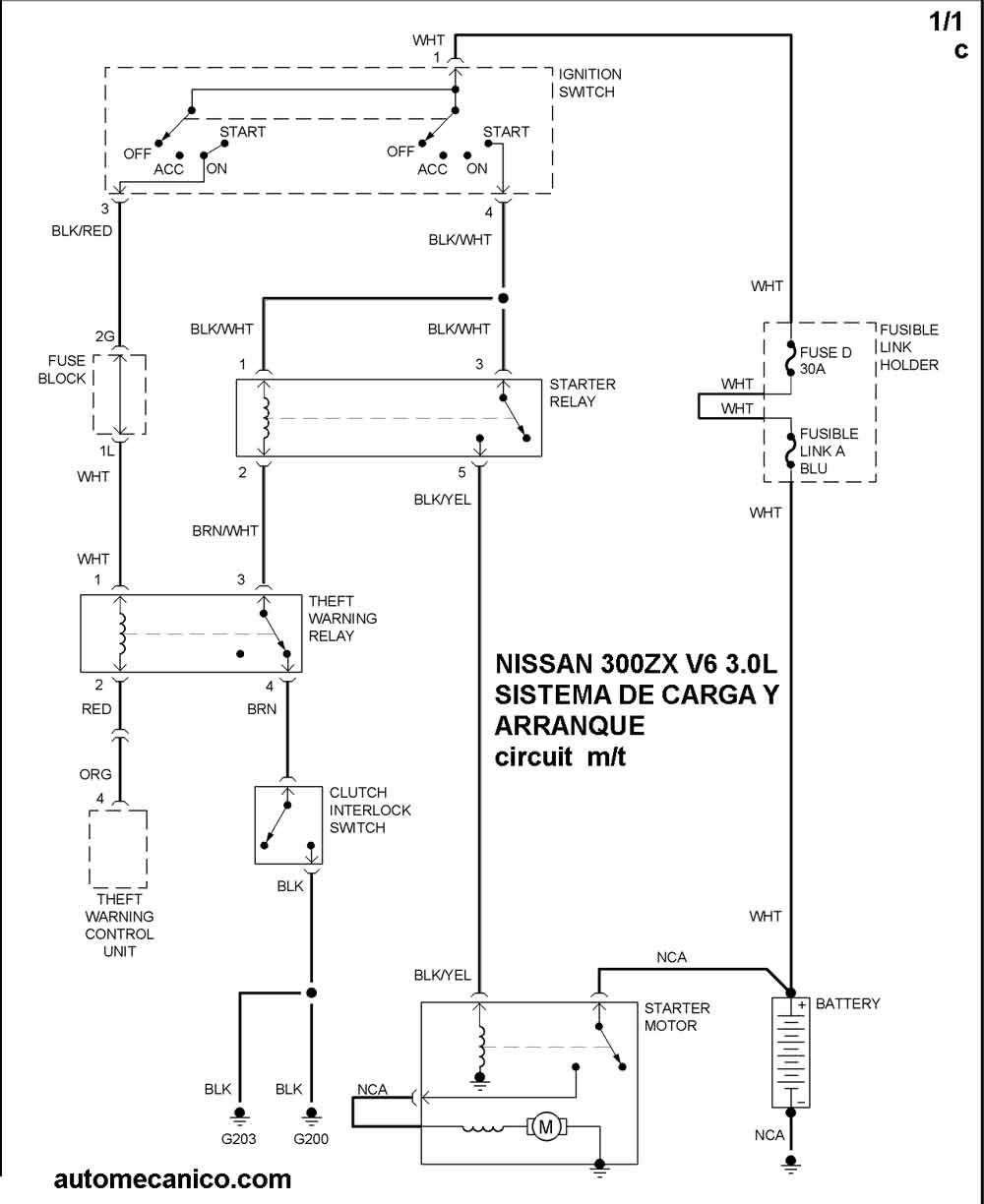

1995 300ZX 3.0L V6 CIL. T/A T/M SIST. DE  ARRANQUE

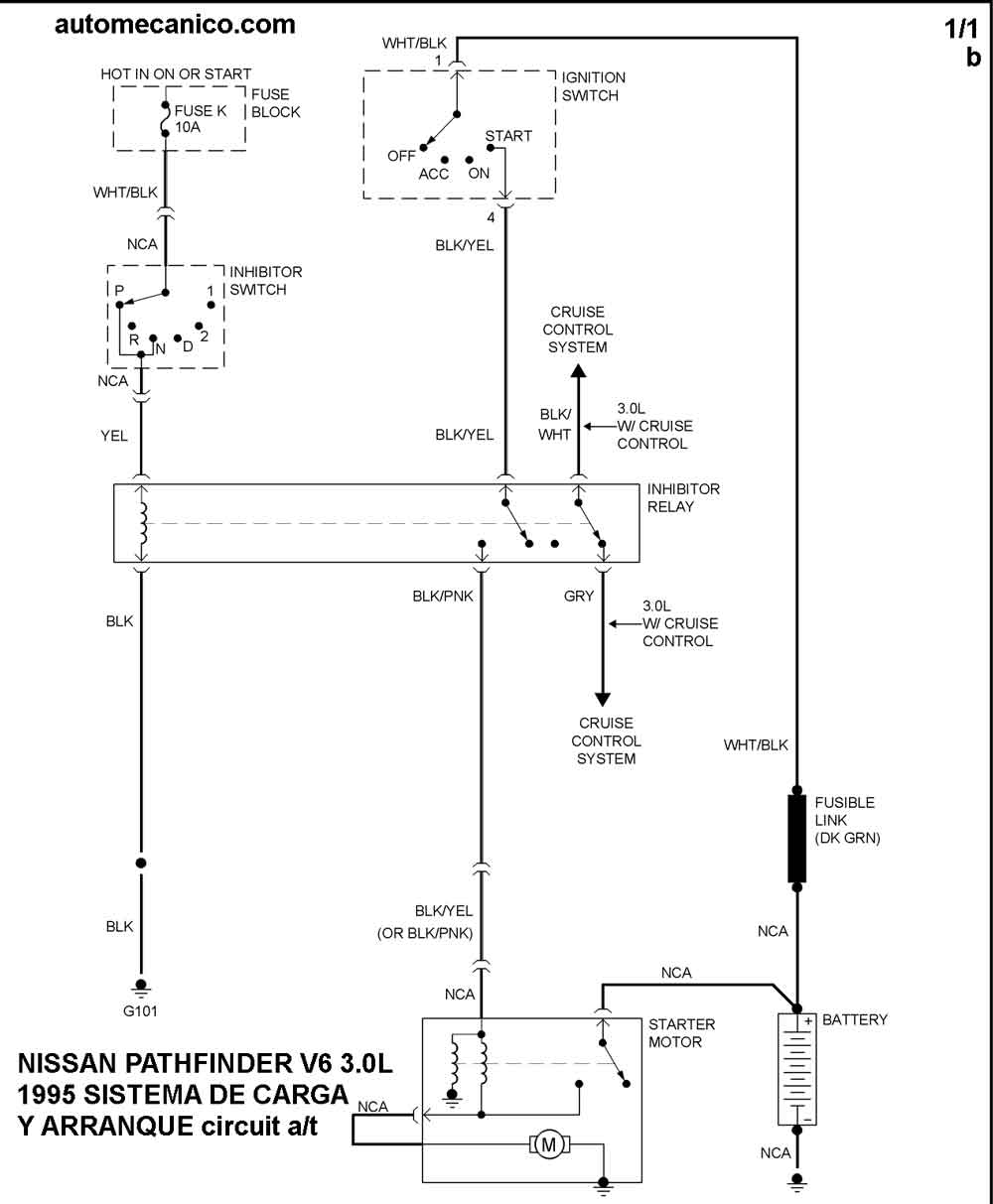

1995 PATHFINDER 3.0L V6 CIL T/A SIST. DE CARGA SIST. DE ARRANQUE

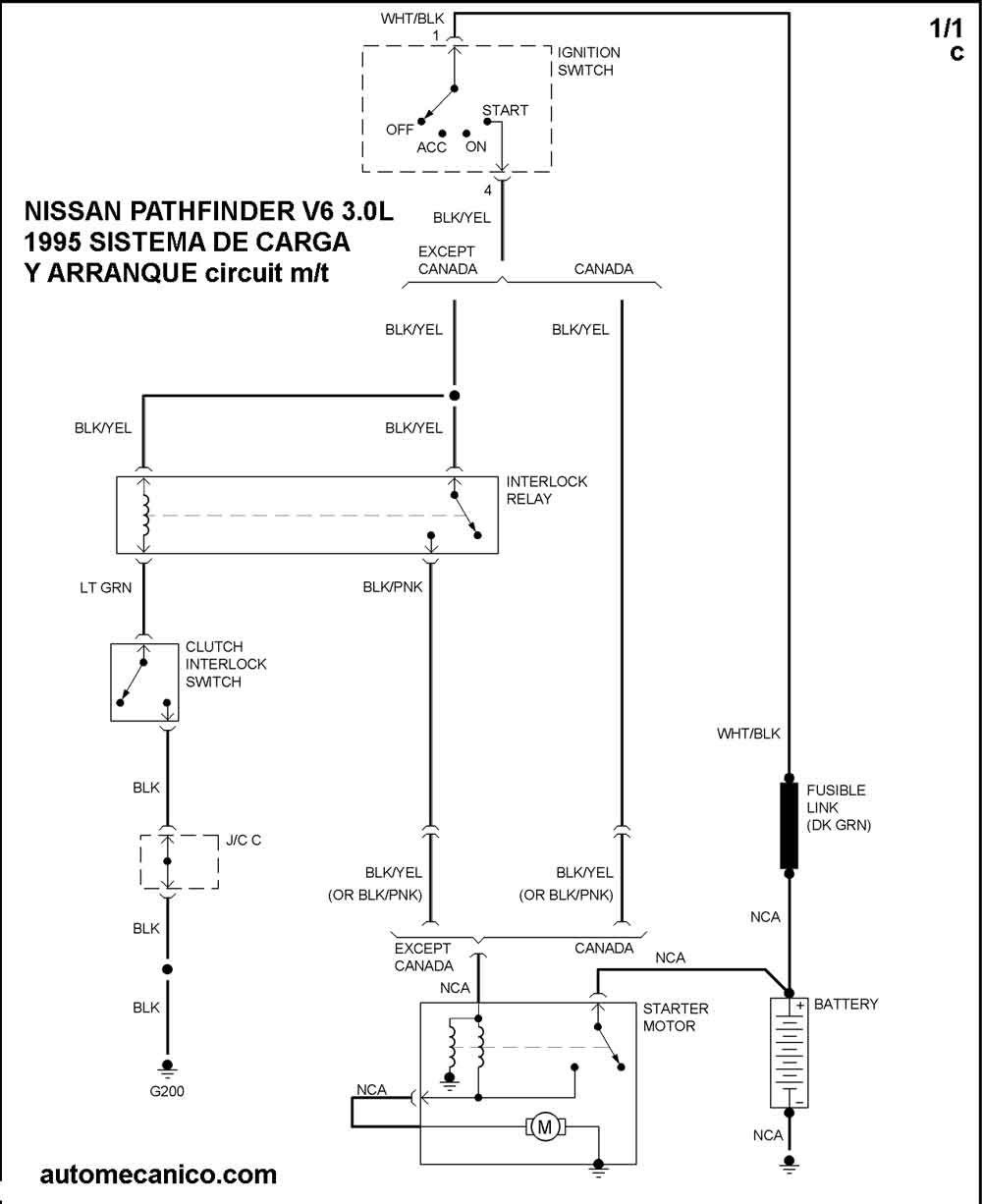

1995 PATHFINDER 3.0L V6 CIL T/M T/M SIST. DE ARRANQUE

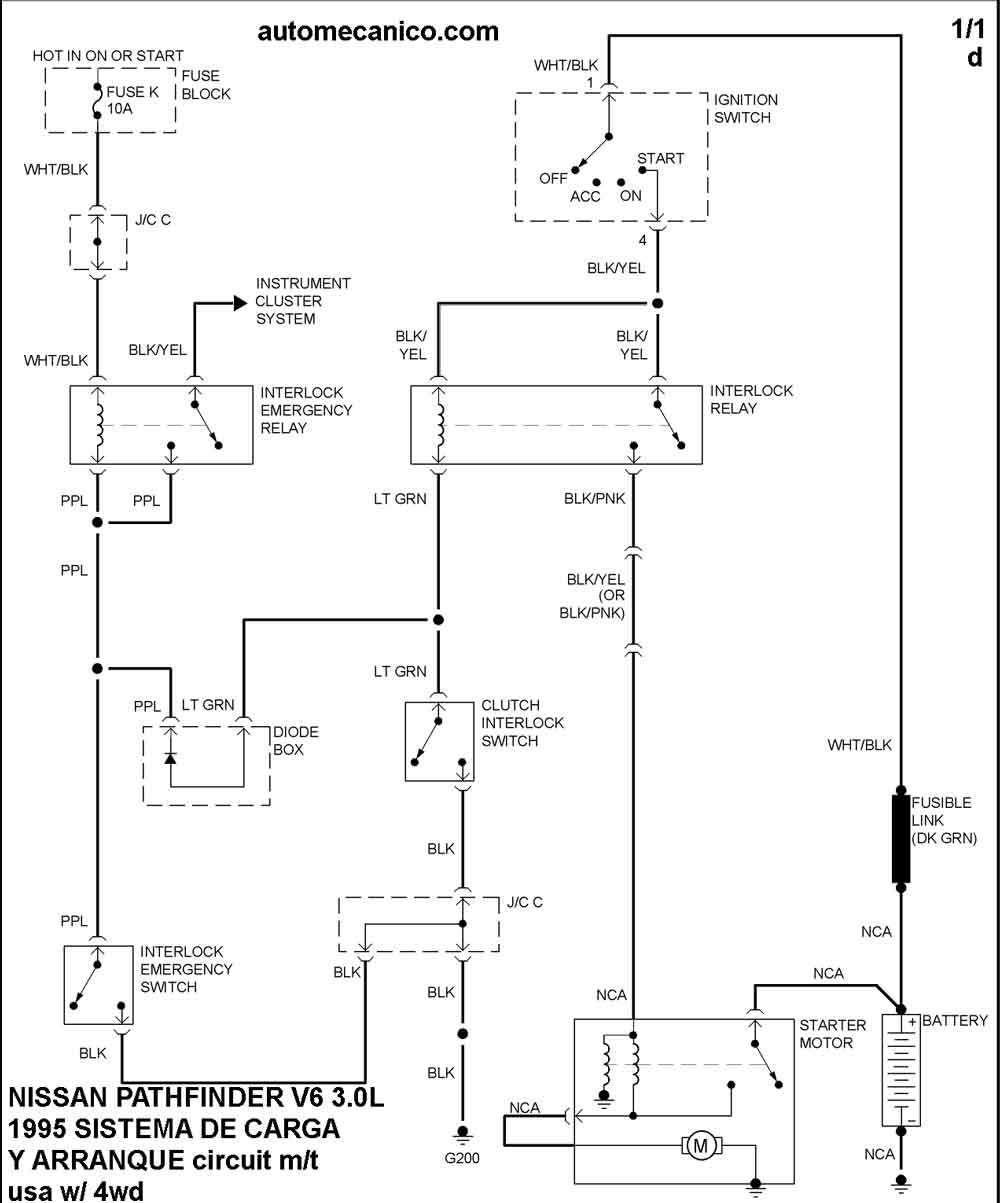

1995 PATHFINDER 3.0L V6 CIL. W/4WD SIST. DE ARRANQUE

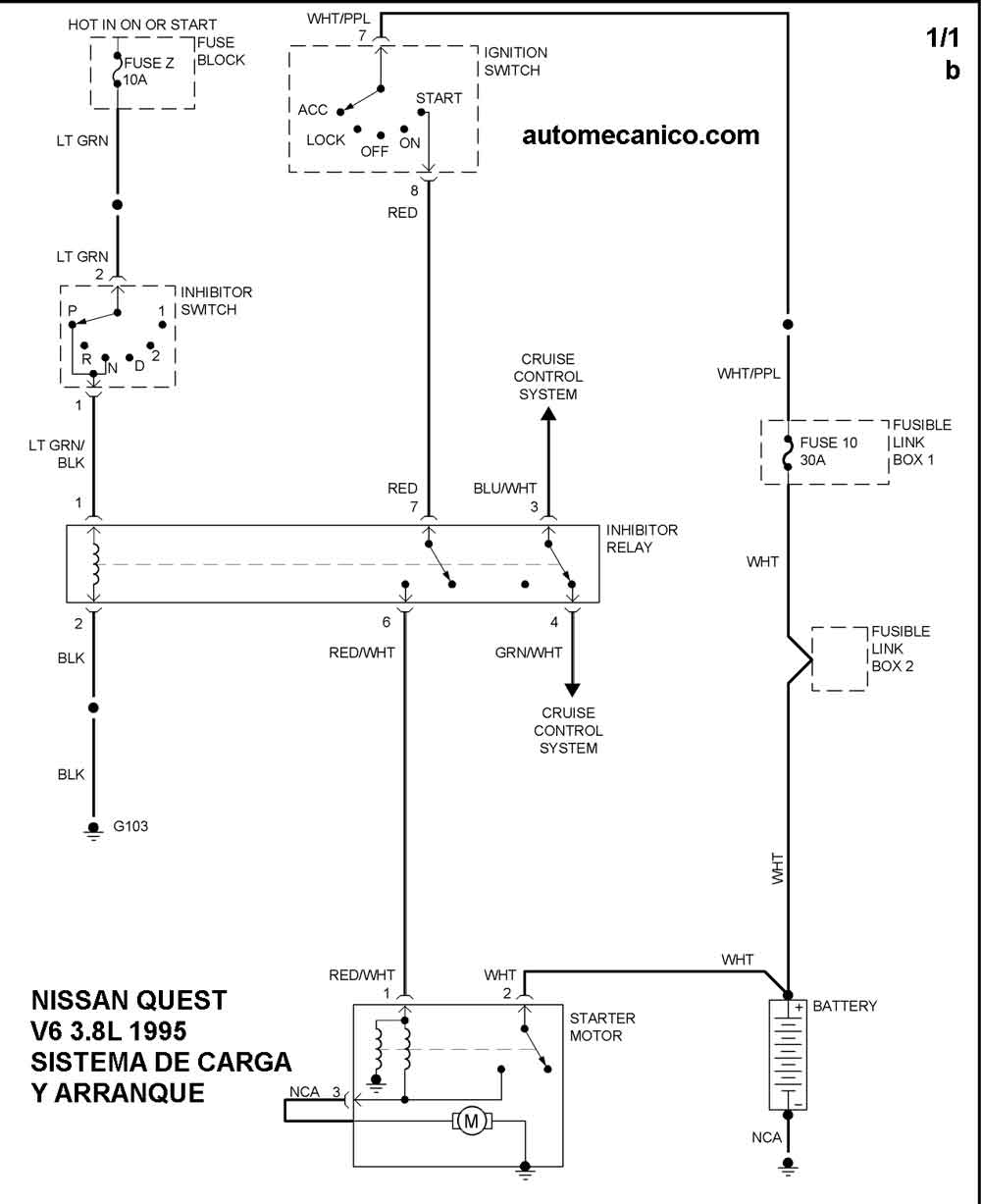

1995 QUEST 3.8L V6 CIL. SIST. DE CARGA SIST. DE ARRANQUE

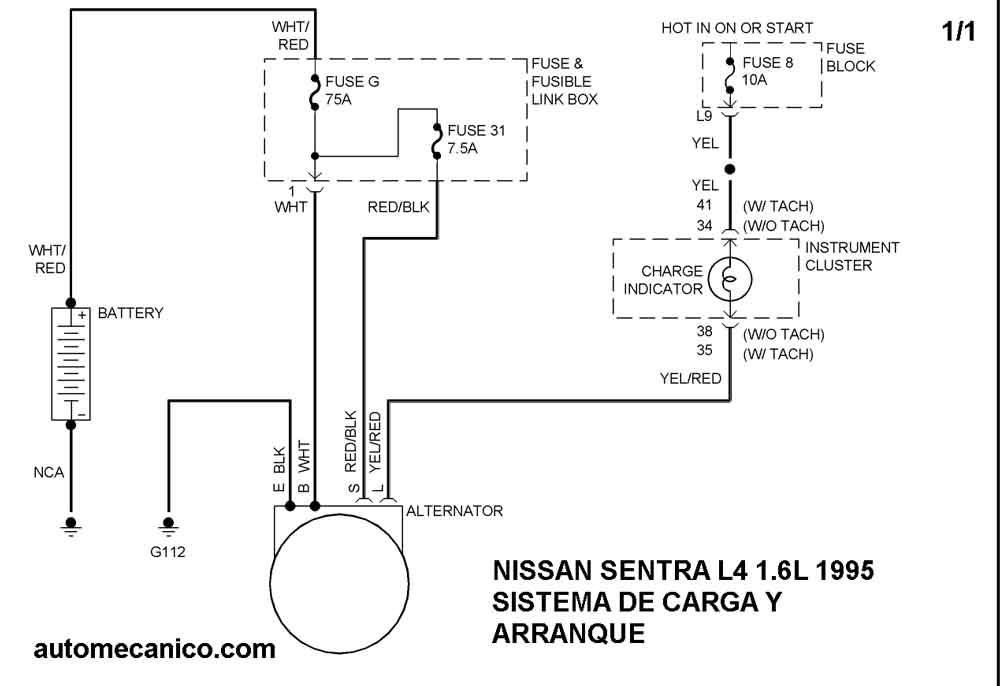

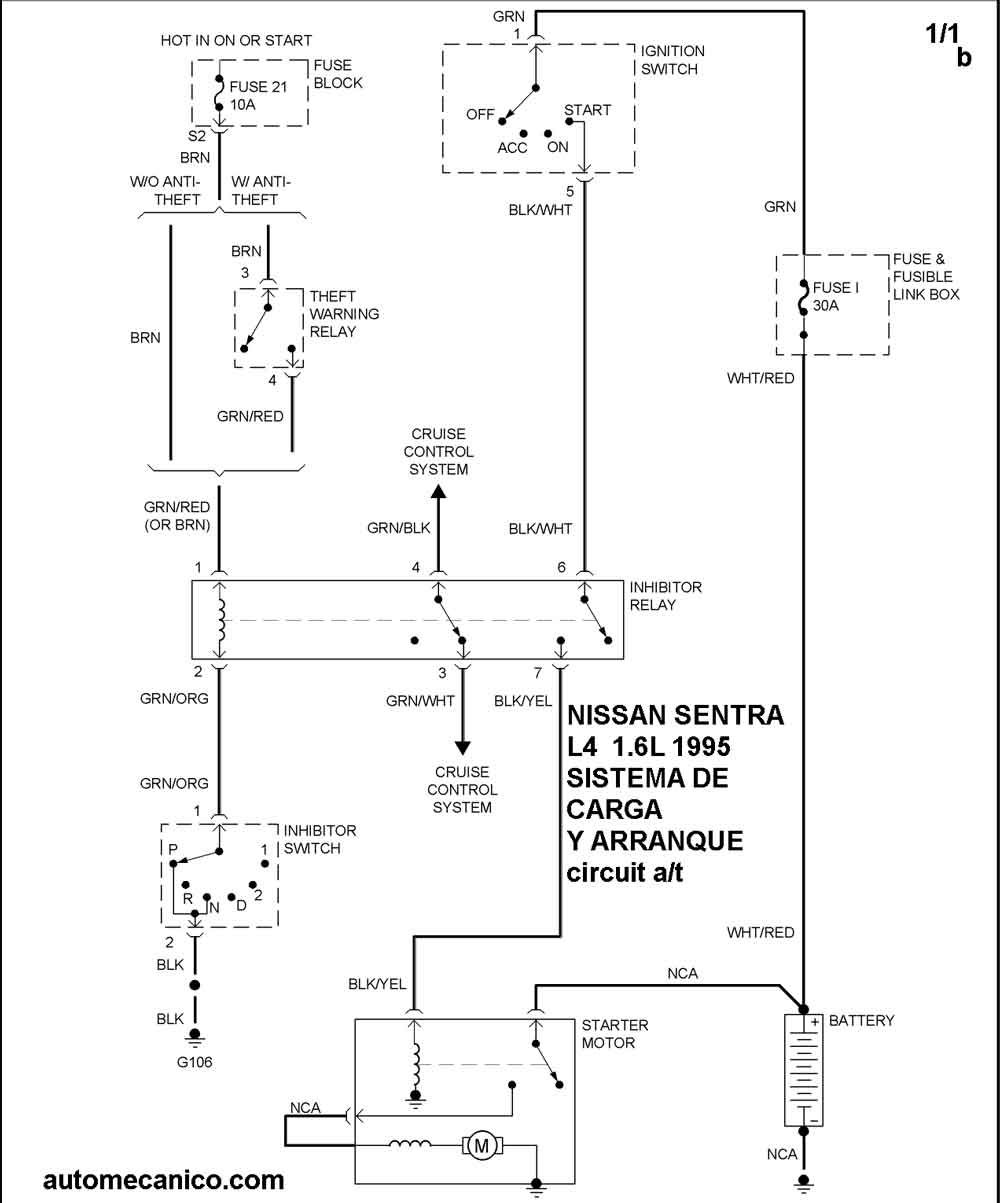

1995 SENTRA 1.6L 4 CIL. SIST. DE CARGA SIST. DE ARRANQUE

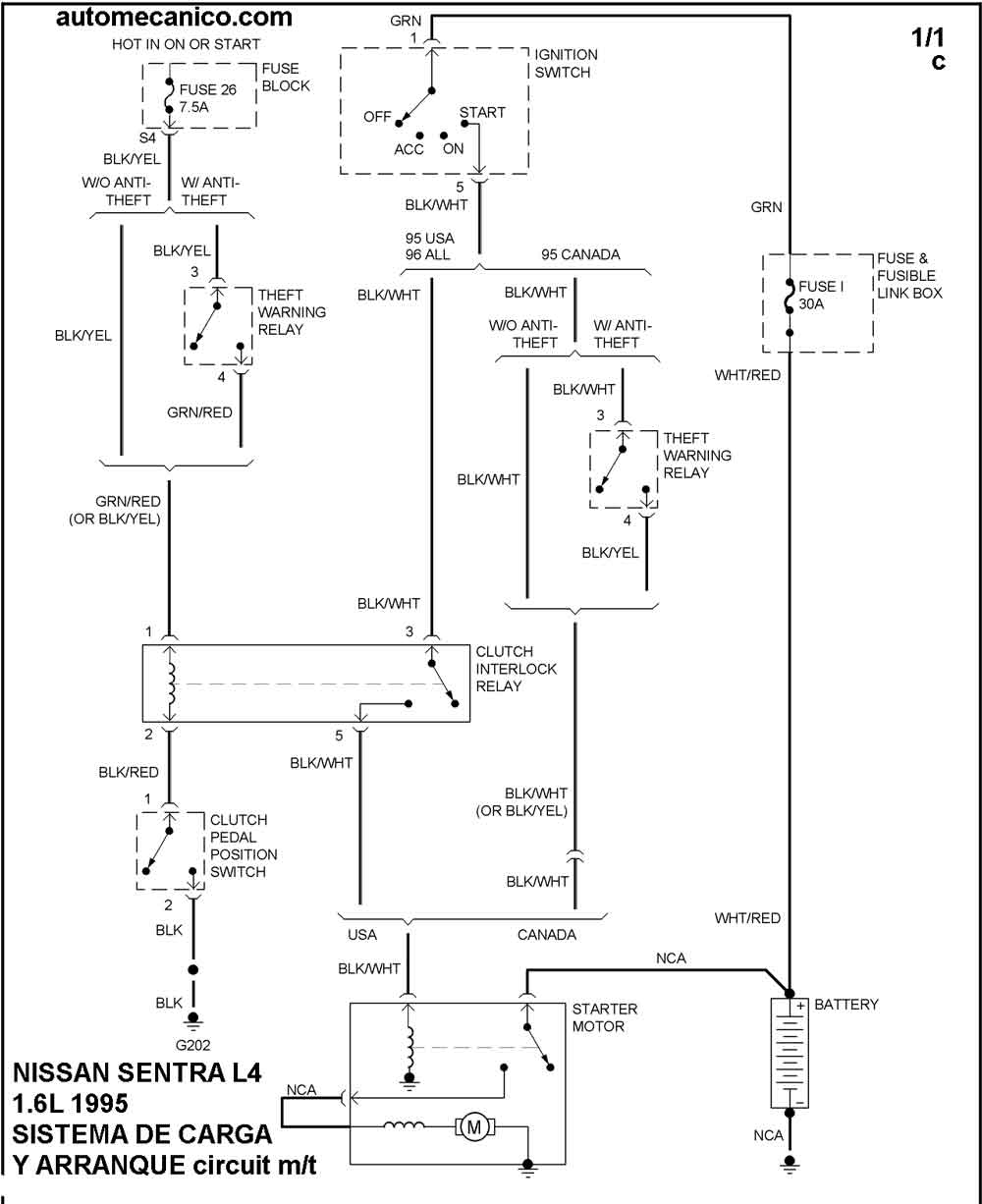

1995 SENTRA 1.6L 4 CIL.   SIST. DE ARRANQUE
