DIAGRAMAS - SISTEMA DE CARGA Y ARRANQUE - 2005 - Mecanica Automotriz - INDICE

Diagramas MAZDA : Carga y Arranque | Charging and Starting System: - Esquemas - Graphics 2005 -

Diagrama - Alternador y motor de arranque - conexiones . Vehiculos MAZDA 2005

En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y motor de arranque [arrancador, marcha, motor de partida, Starter, etc.]
Alternador - Arrancador - Diagramas - Esquemas - Graphics
Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador [Generador] y/o; Arrancador [Motor de arranque, Marcha, Starter] - INDICE: MAZDA - 2005 -
AŃO Modelo Alternador Arrancador

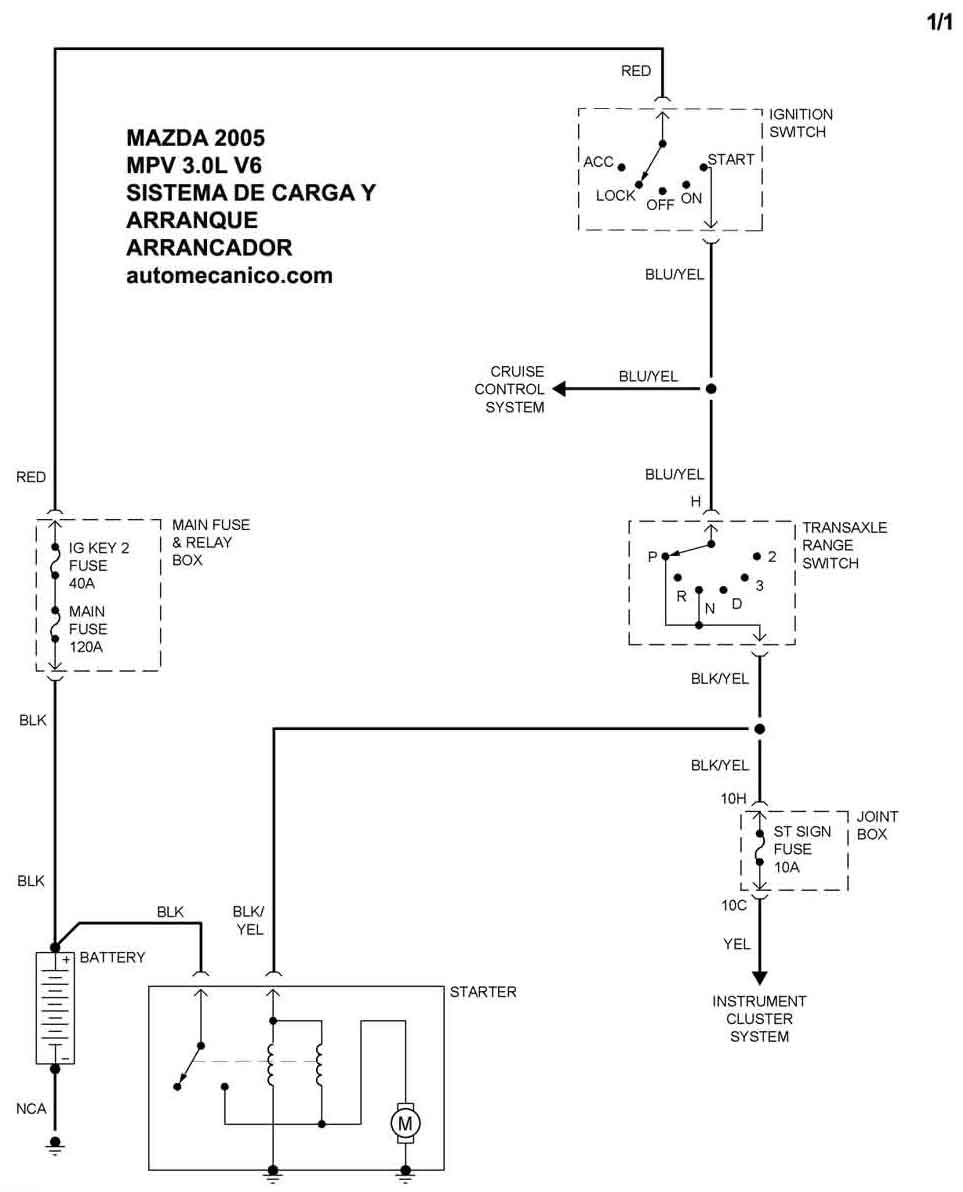

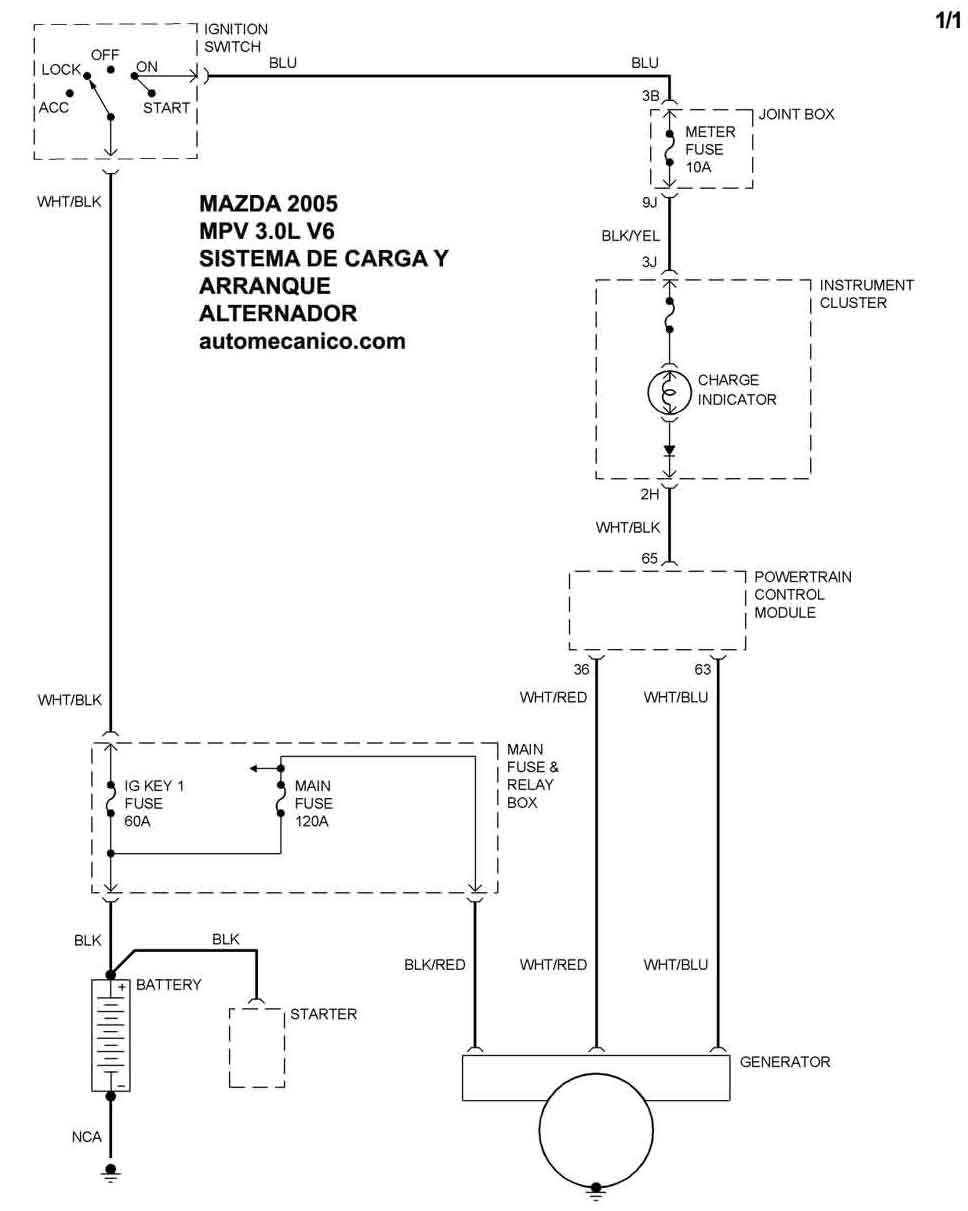

2005 MPV - 3.0L V6 SIST. DE CARGA SIST. DE ARRANQUE

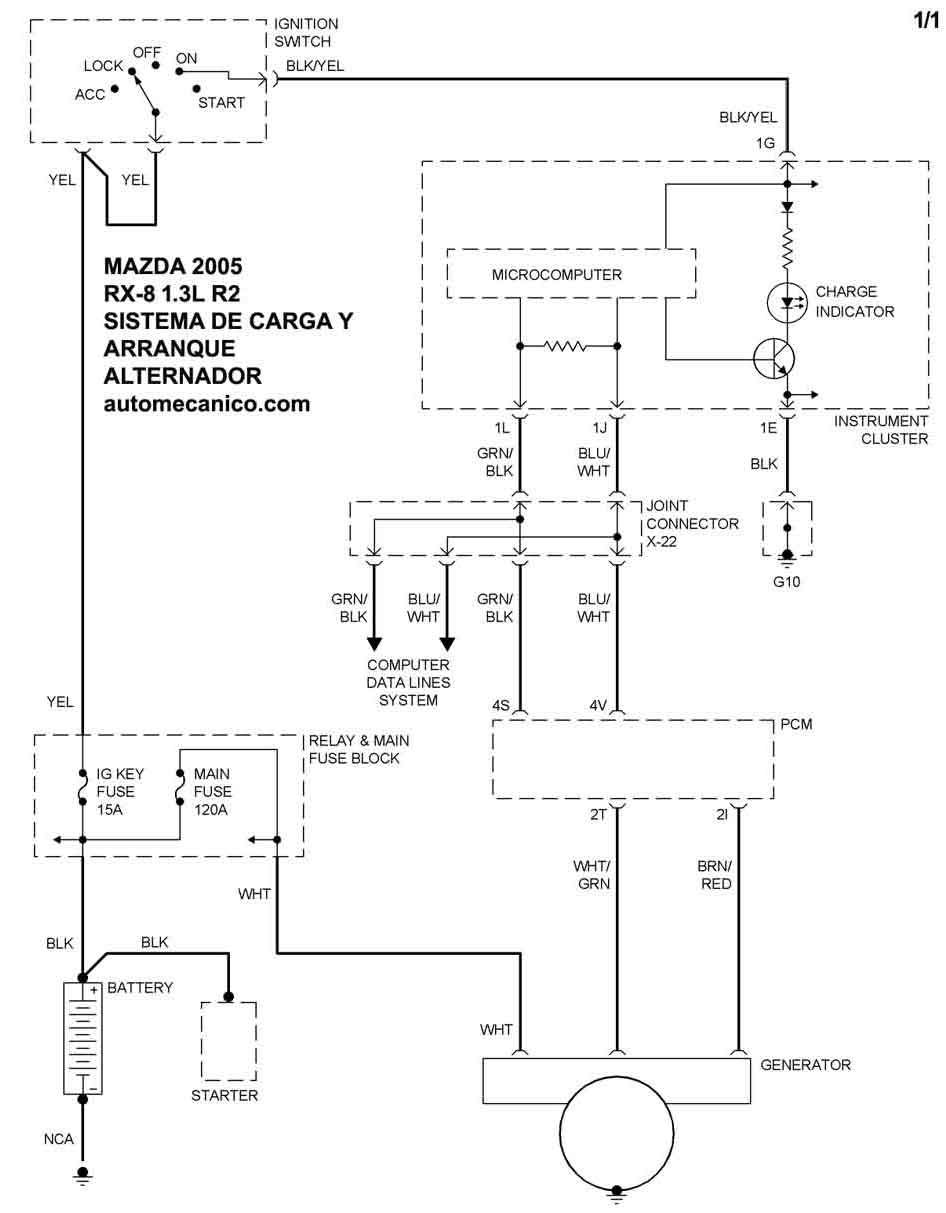

2005 RX-8 - 1.3L R2 SIST. DE CARGA SIST. DE ARRANQUE

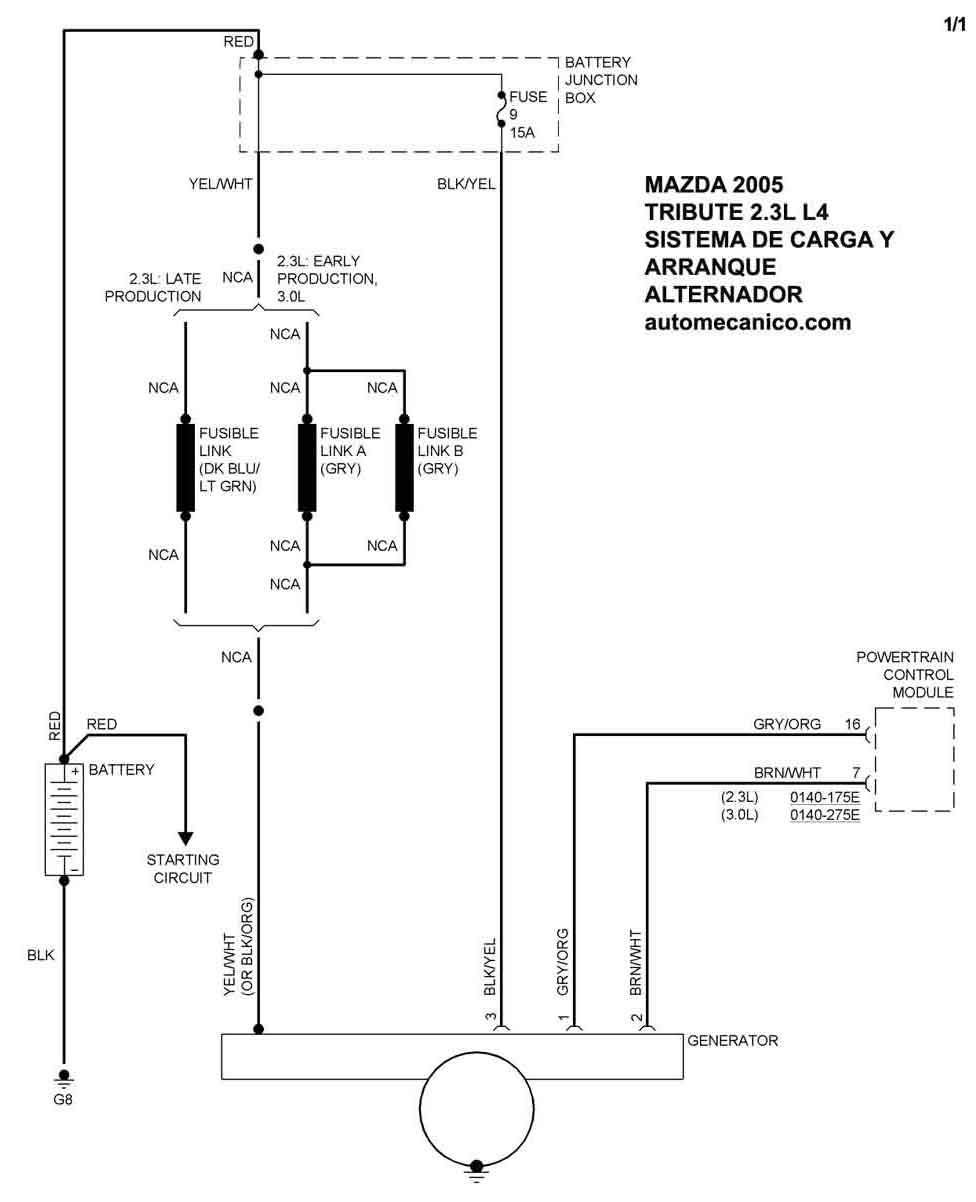

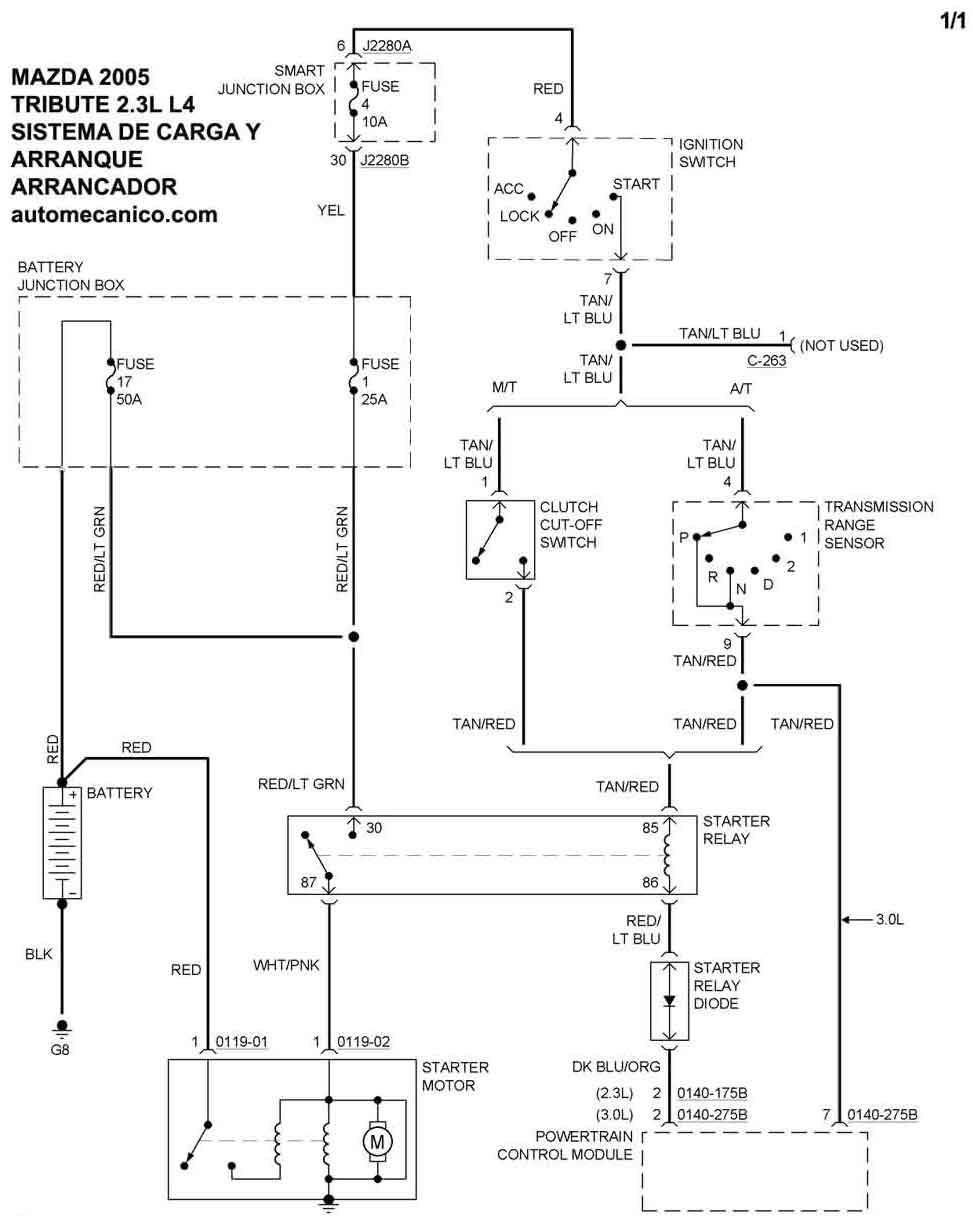

2005 TRIBUTE - 2.3L L4 SIST. DE CARGA SIST. DE ARRANQUE

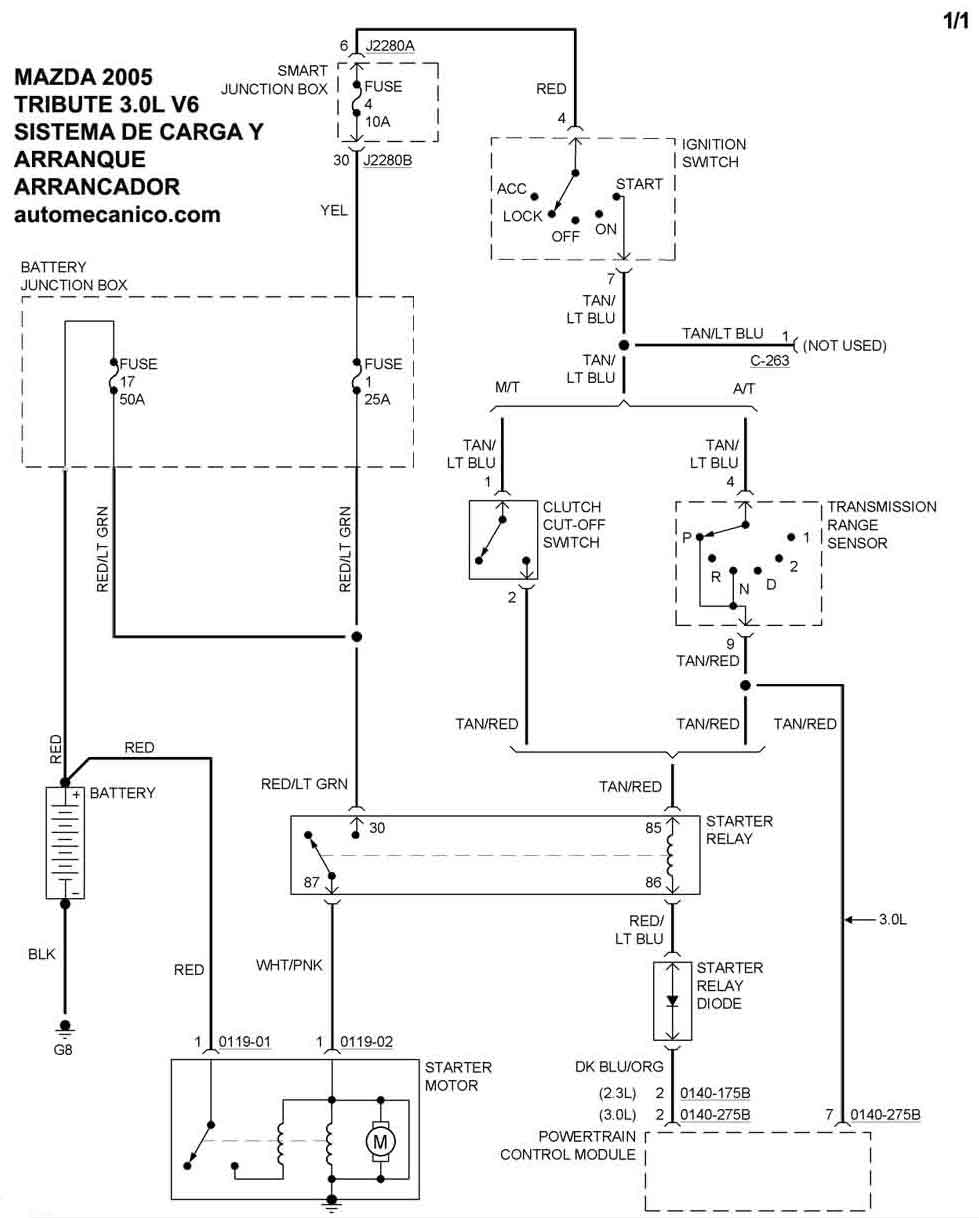

2005 TRIBUTE - SIST. DE CARGA SIST. DE ARRANQUE
