Diagrama - Alternador y motor de arranque - conexiones . Vehiculos PONTIAC 2005

En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y motor de arranque [arrancador, marcha, motor de partida, Starter, etc.]
Alternador - Arrancador - Diagramas - Esquemas - Graphics
Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador [Generador] y/o; Arrancador [Motor de arranque, Marcha, Starter] - INDICE: PONTIAC - 2005 -
AŃO Modelo Alternador Arrancador

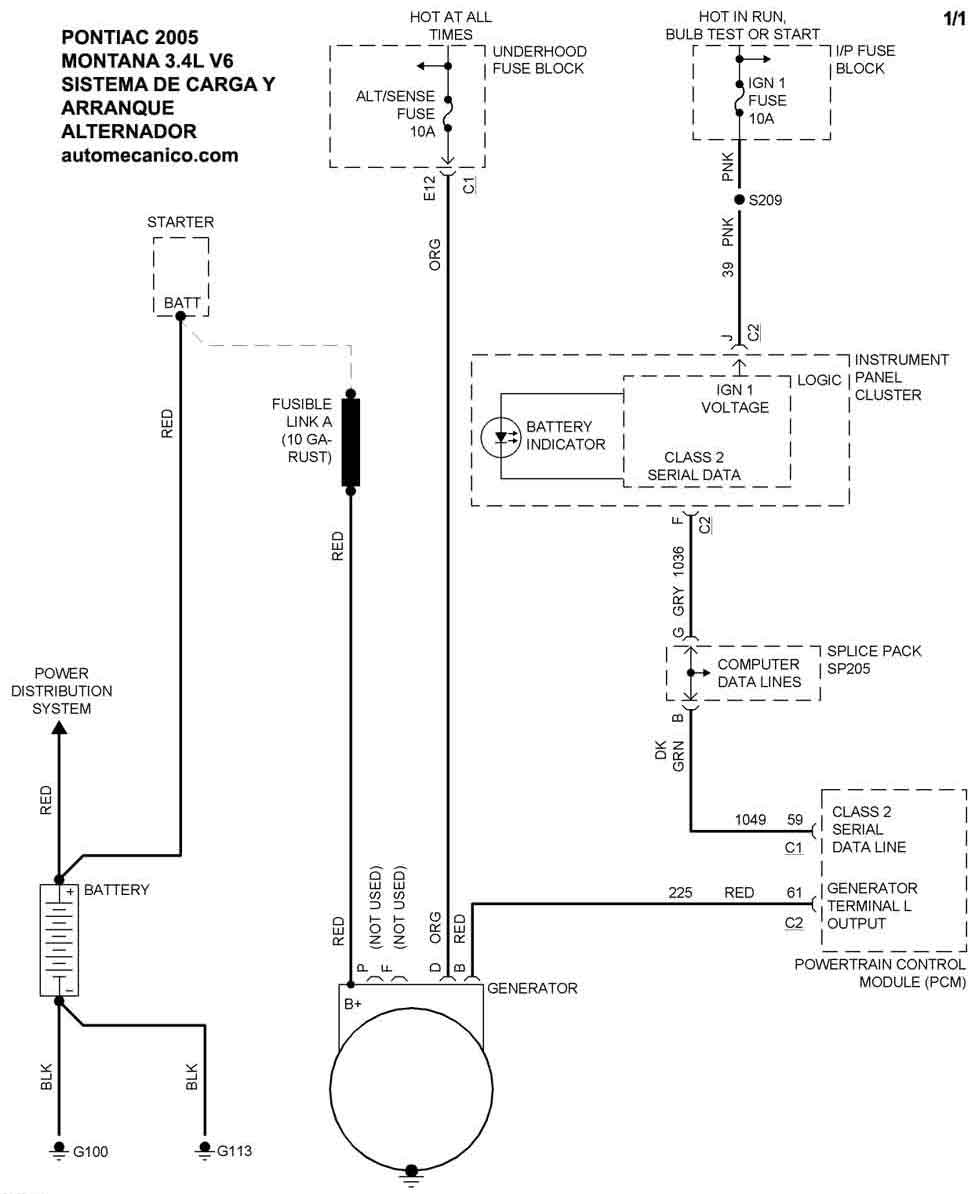

2005 MONTANA - 3.4L V6 SIST. DE CARGA SIST. DE ARRANQUE

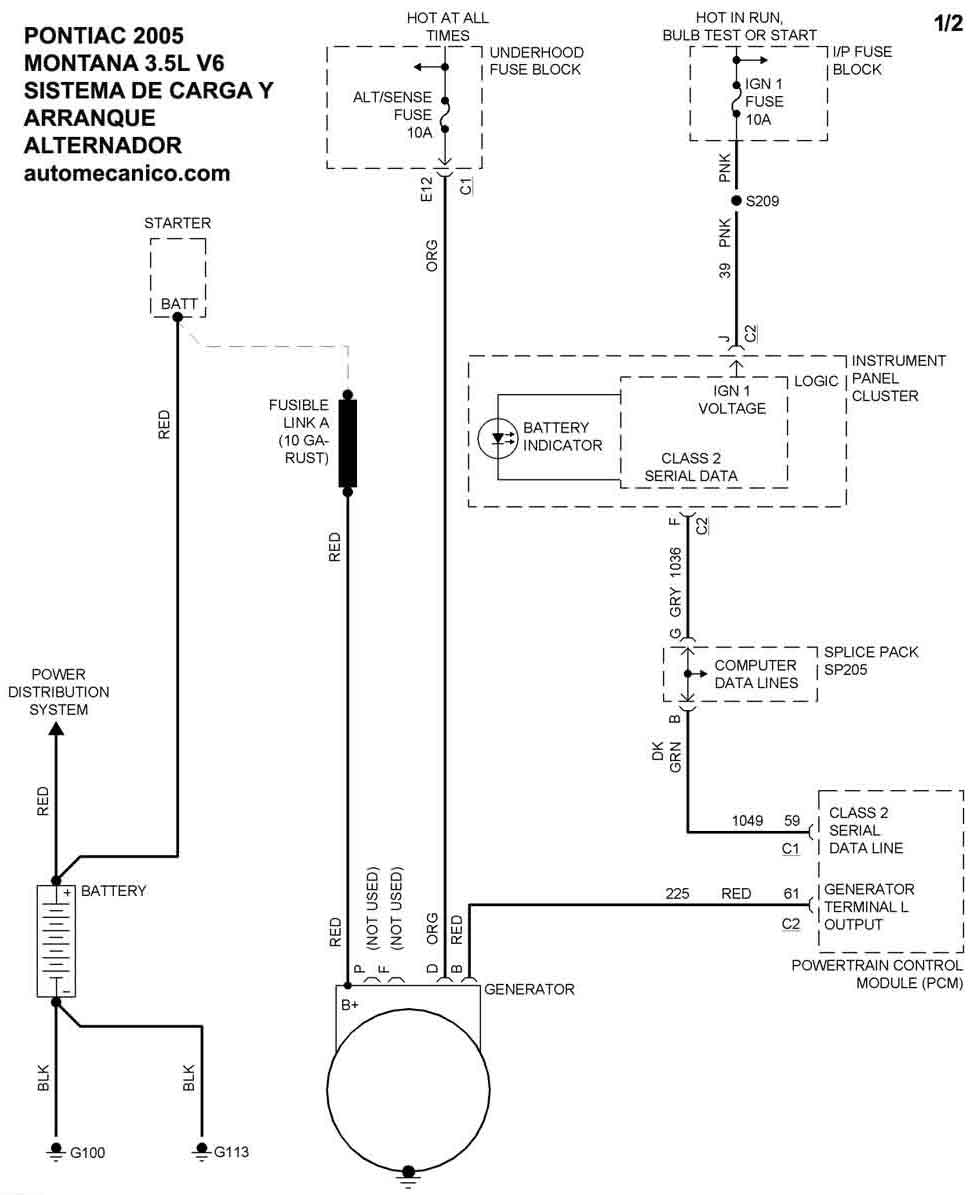

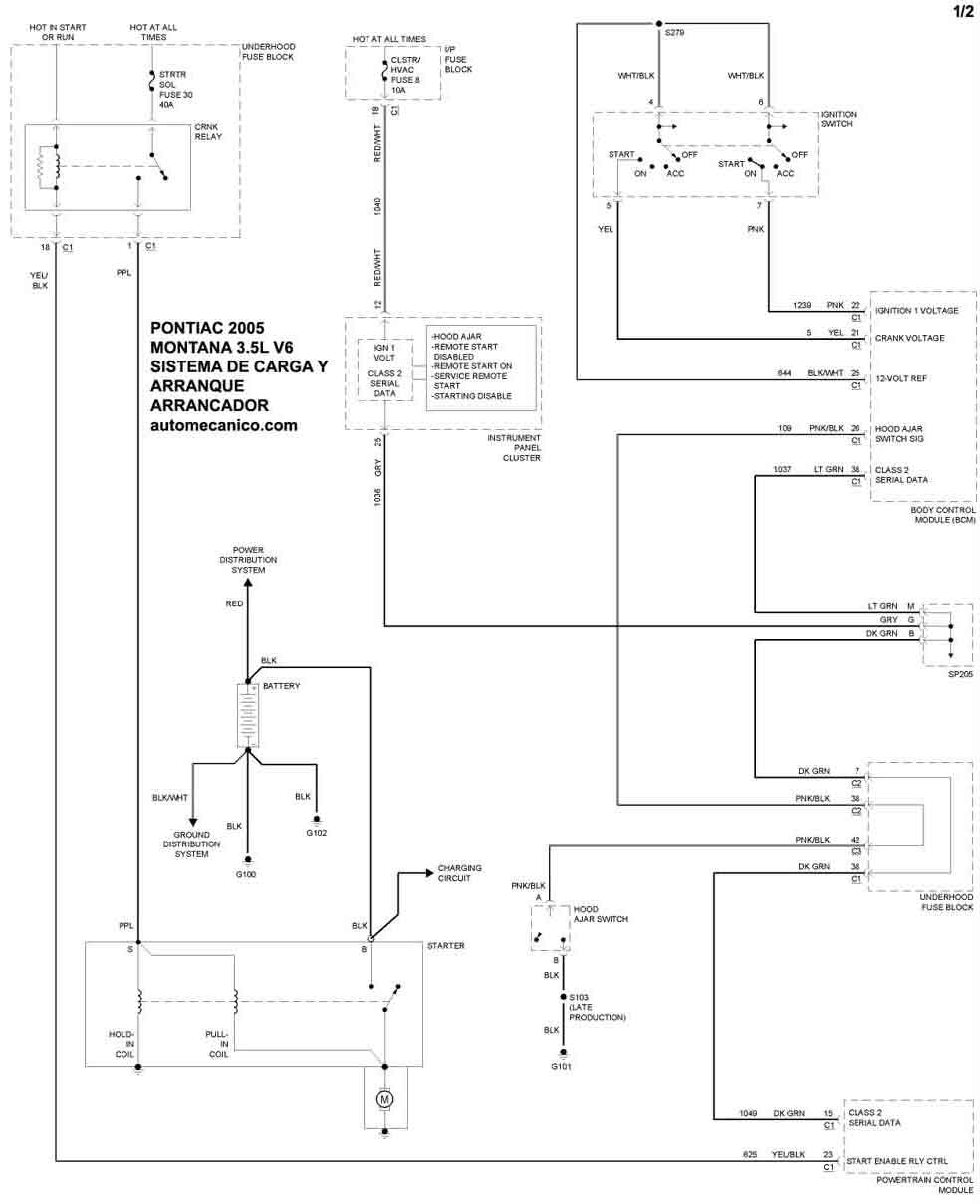

2005 MONTANA - 3.5L V6 1/2 SIST. DE CARGA SIST. DE ARRANQUE 1/2

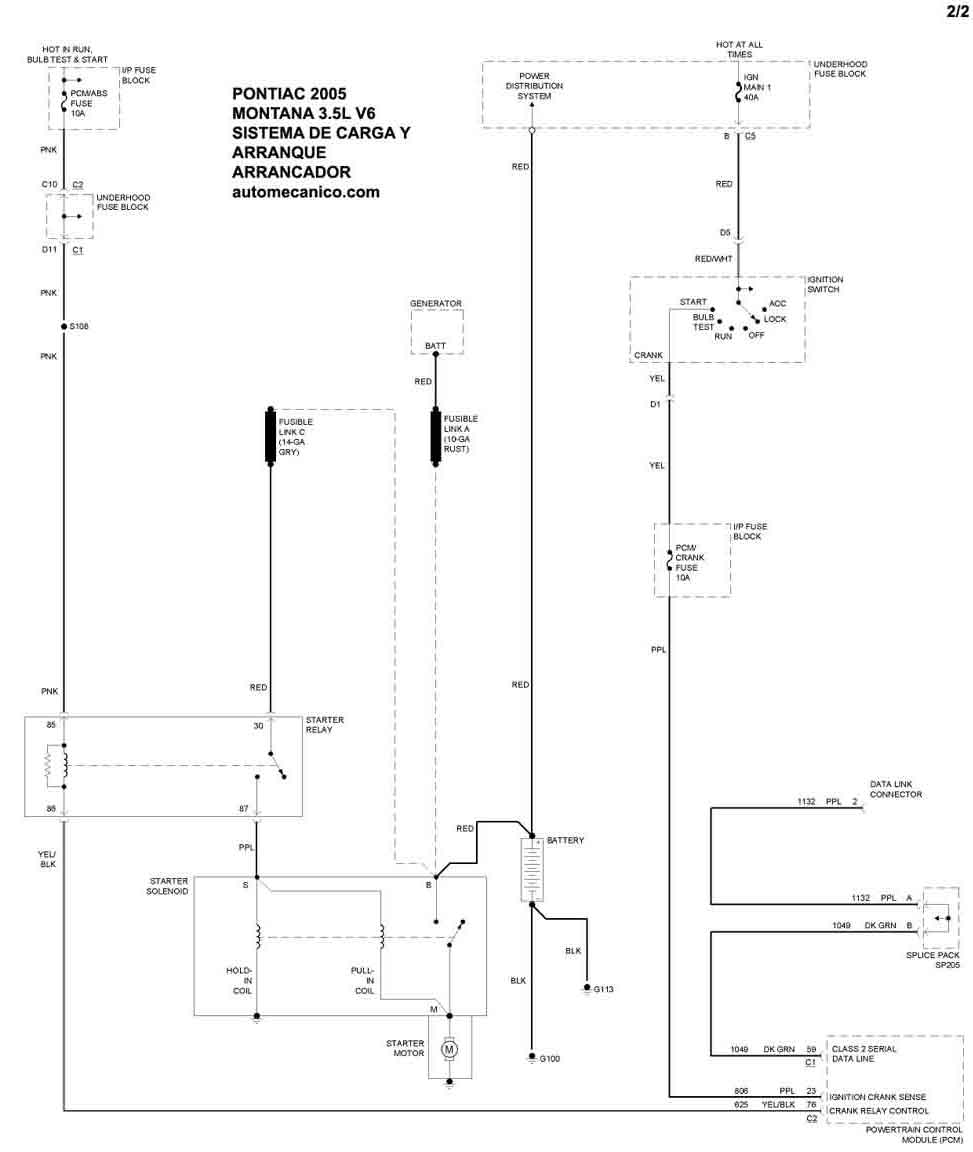

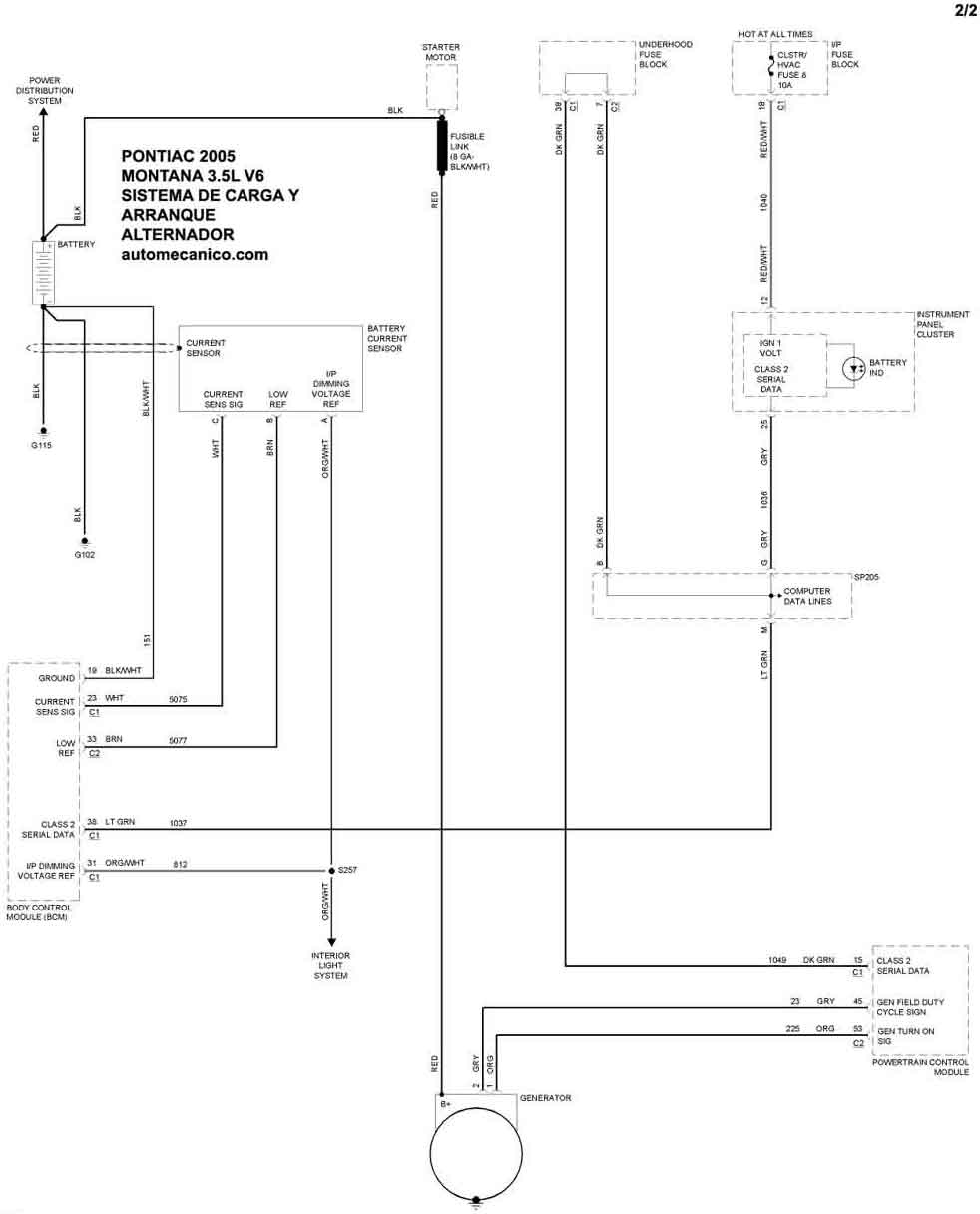

2005 MONTANA - 3.5L V6 2/2 SIST. DE CARGA SIST. DE ARRANQUE  2/2

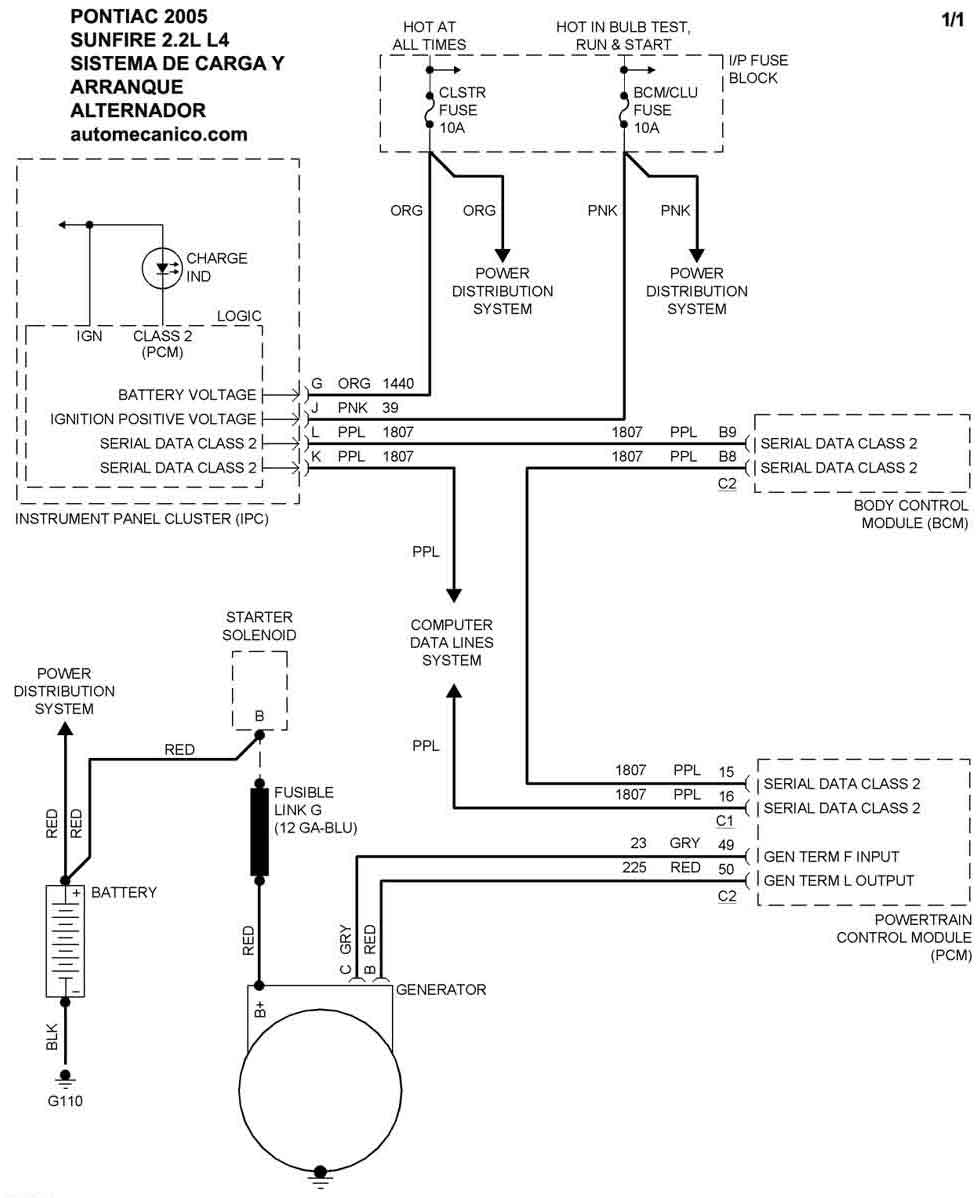

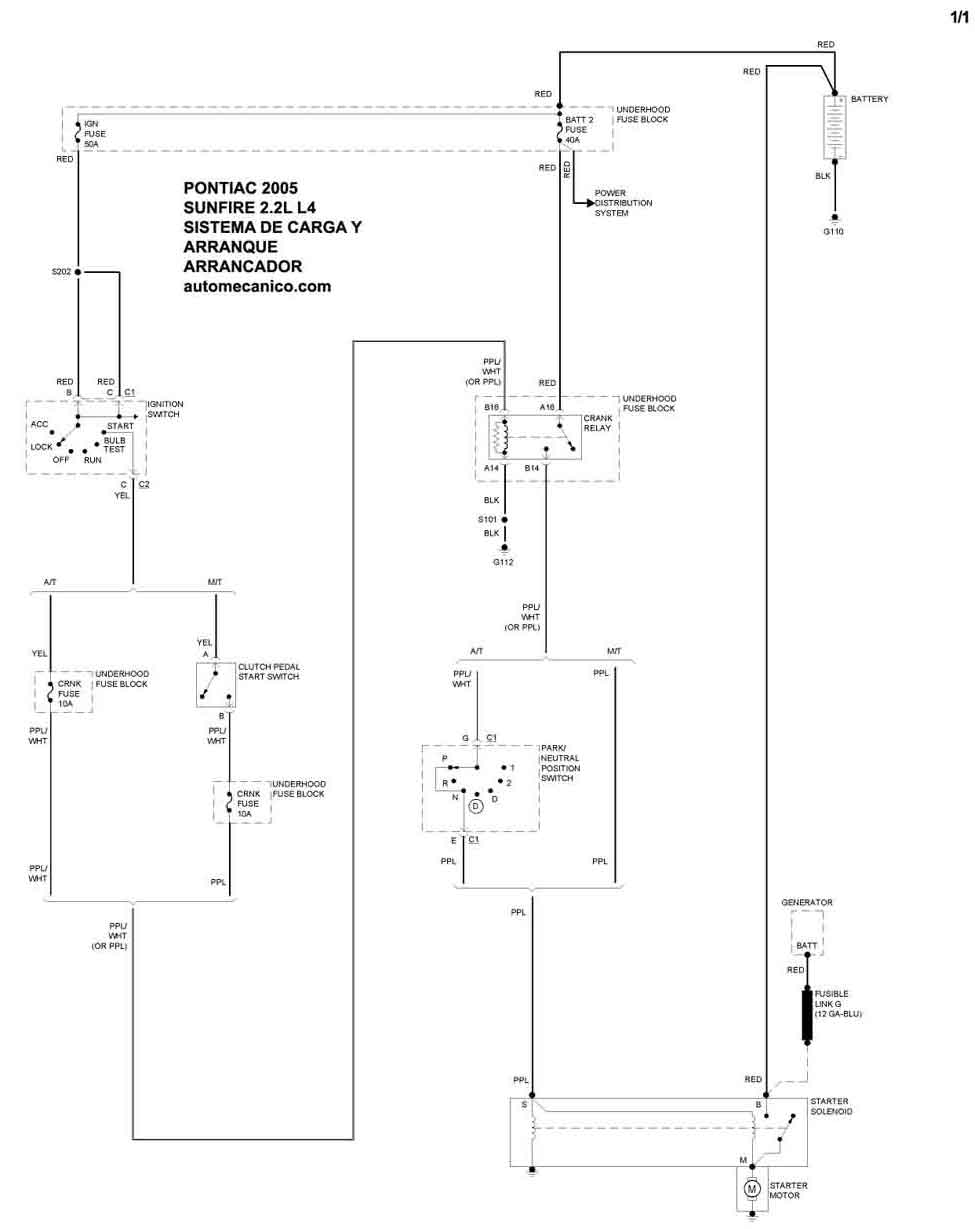

2005 SUNFIRE - 2.2L L4 SIST. DE CARGA SIST. DE ARRANQUE

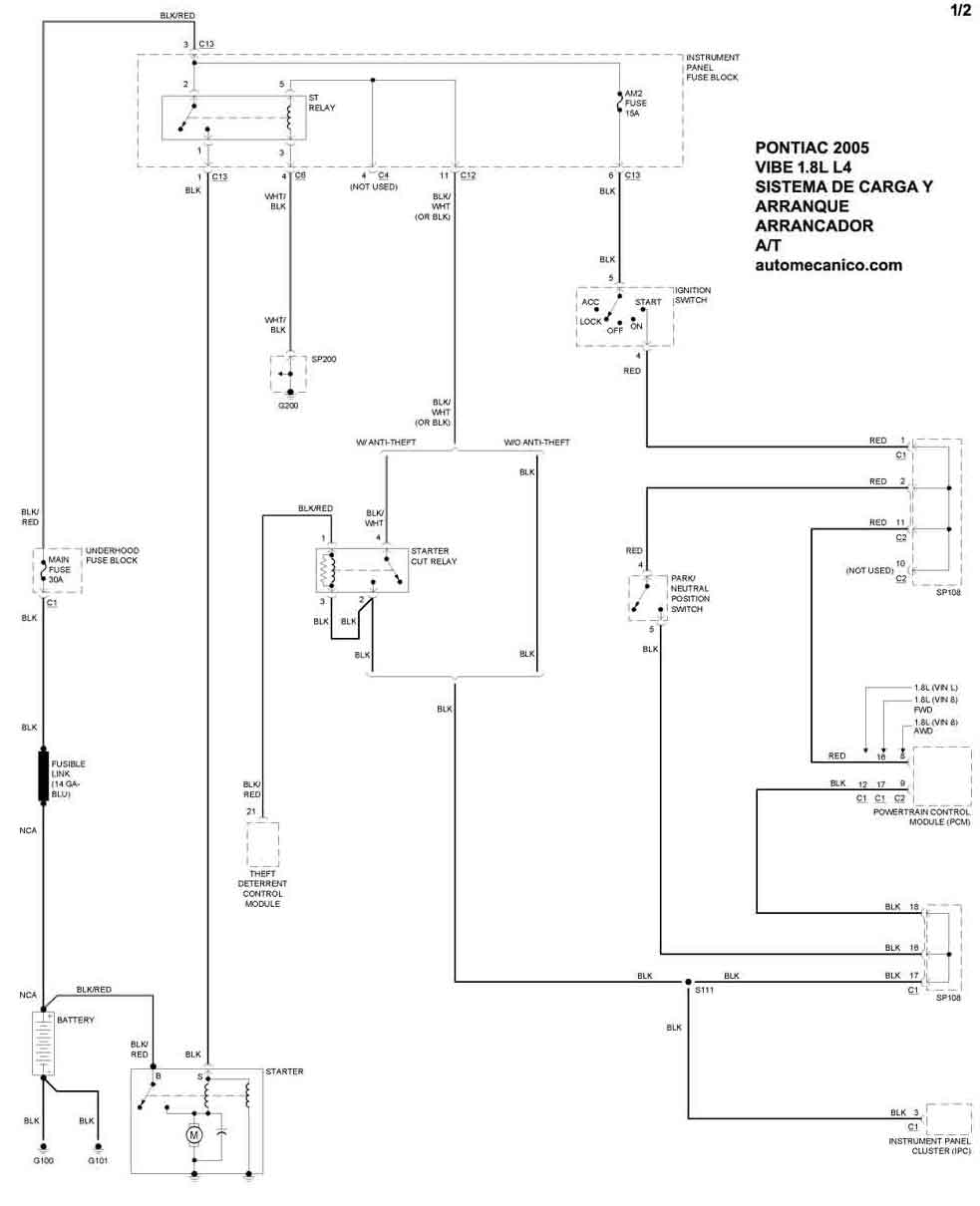

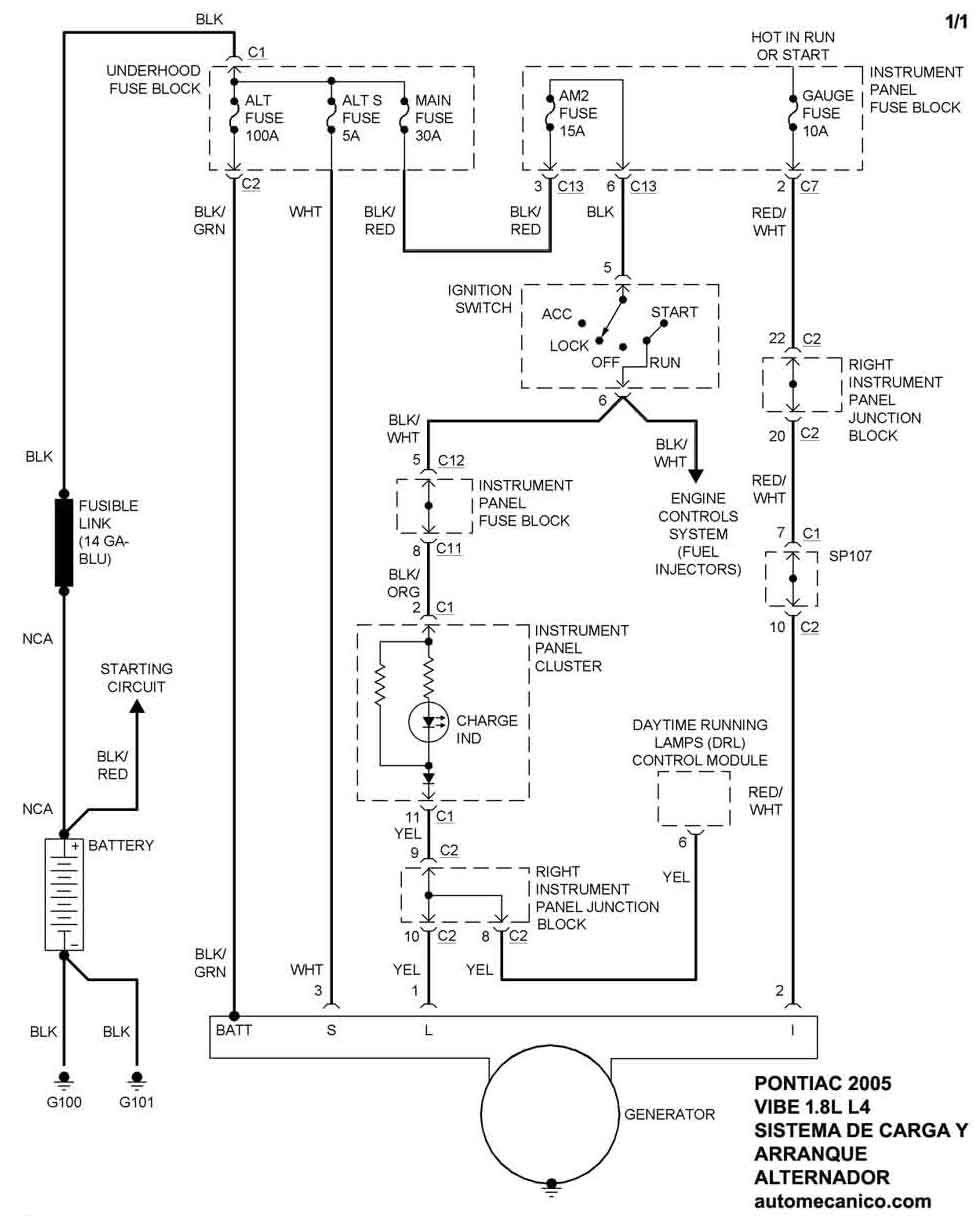

2005 VIBE - 1.8L L4 SIST. DE CARGA SIST. DE ARRANQUE  T/A

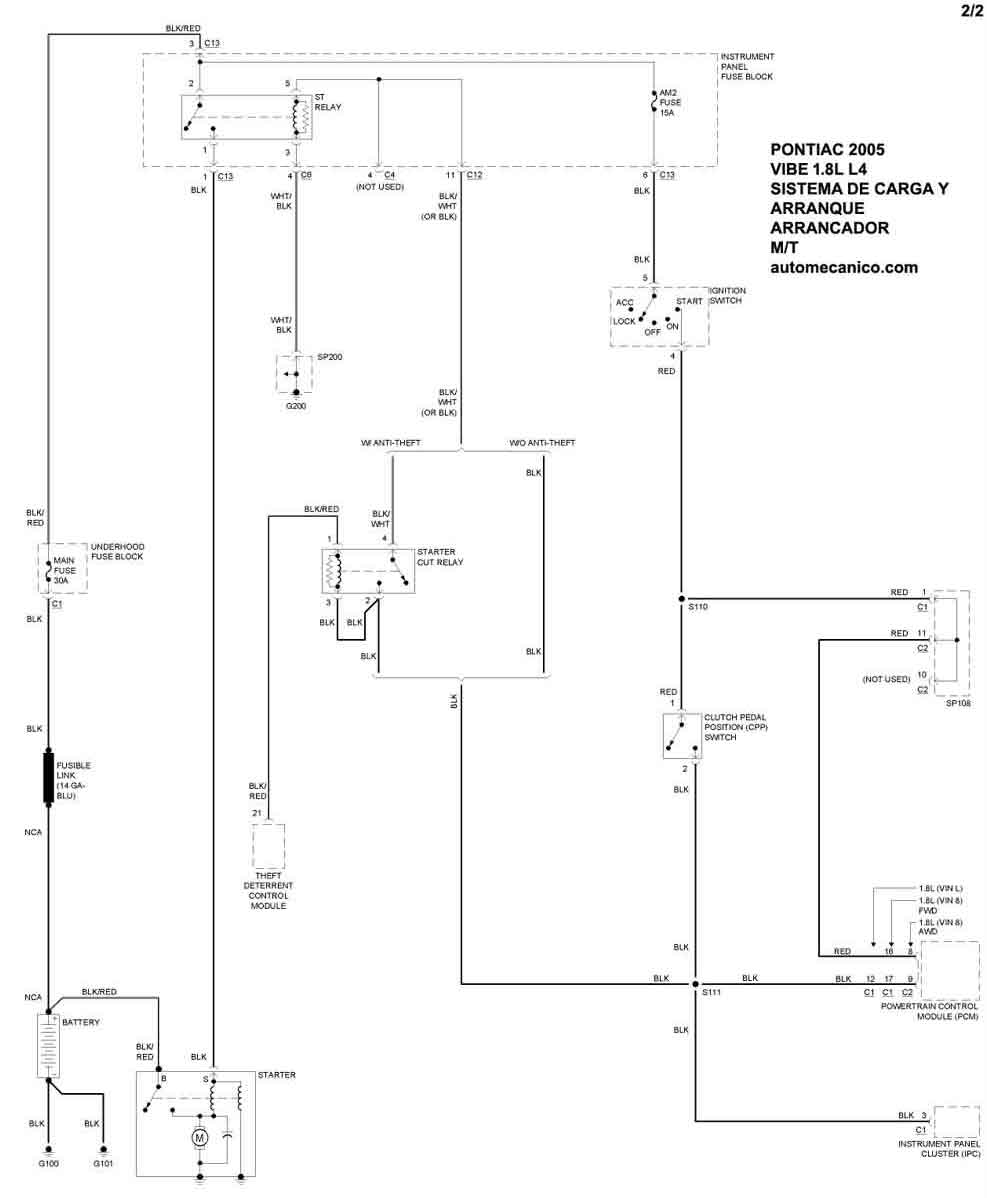

2005 VIBE - 1.8L L4 T/MANUAL SIST. DE ARRANQUE  T/M
