Diagrama - Alternador y motor de arranque - conexiones . Vehiculos PORSCHE 2005

En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y motor de arranque [arrancador, marcha, motor de partida, Starter, etc.]
Alternador - Arrancador - Diagramas - Esquemas - Graphics
Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador [Generador] y/o; Arrancador [Motor de arranque, Marcha, Starter] - INDICE: PORSCHE - 2005 -
AŃO Modelo Alternador Arrancador

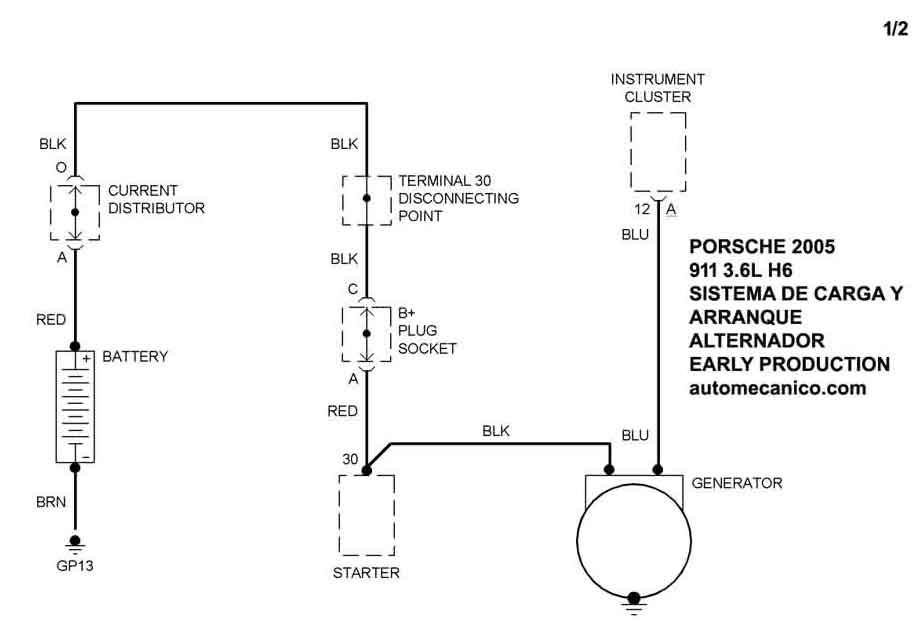

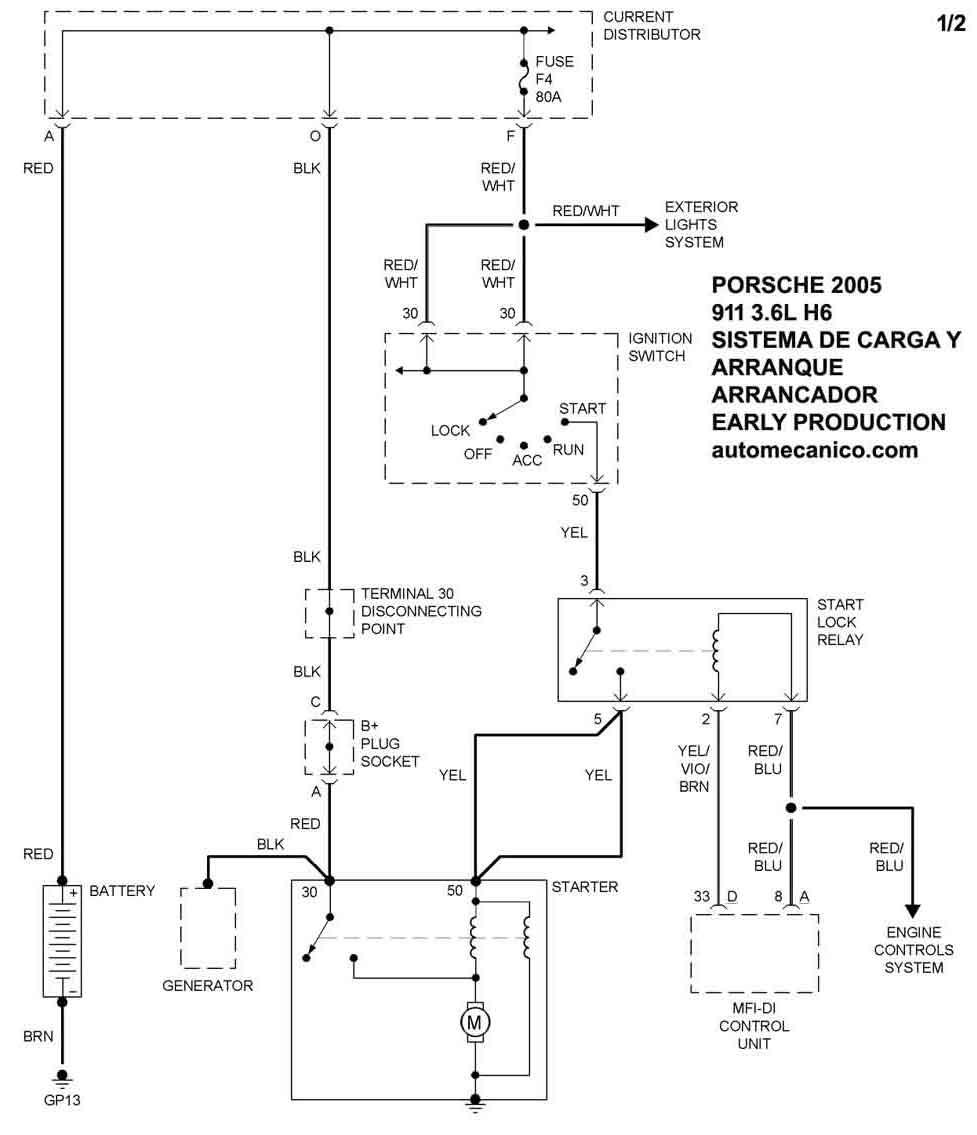

2005 911 - 3.6L H6 - Early Producc. SIST. DE CARGA  SIST. DE ARRANQUE

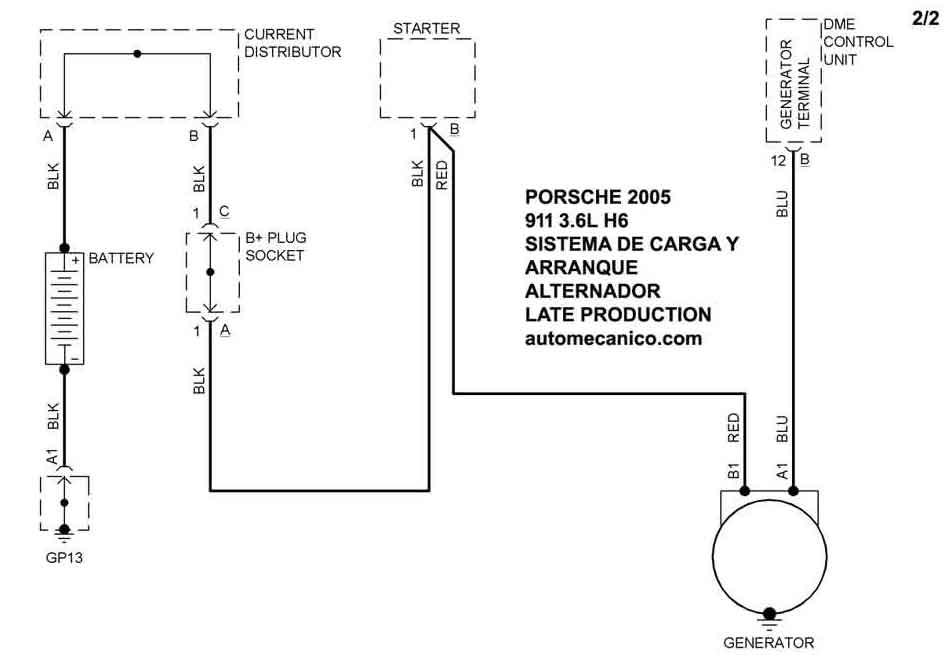

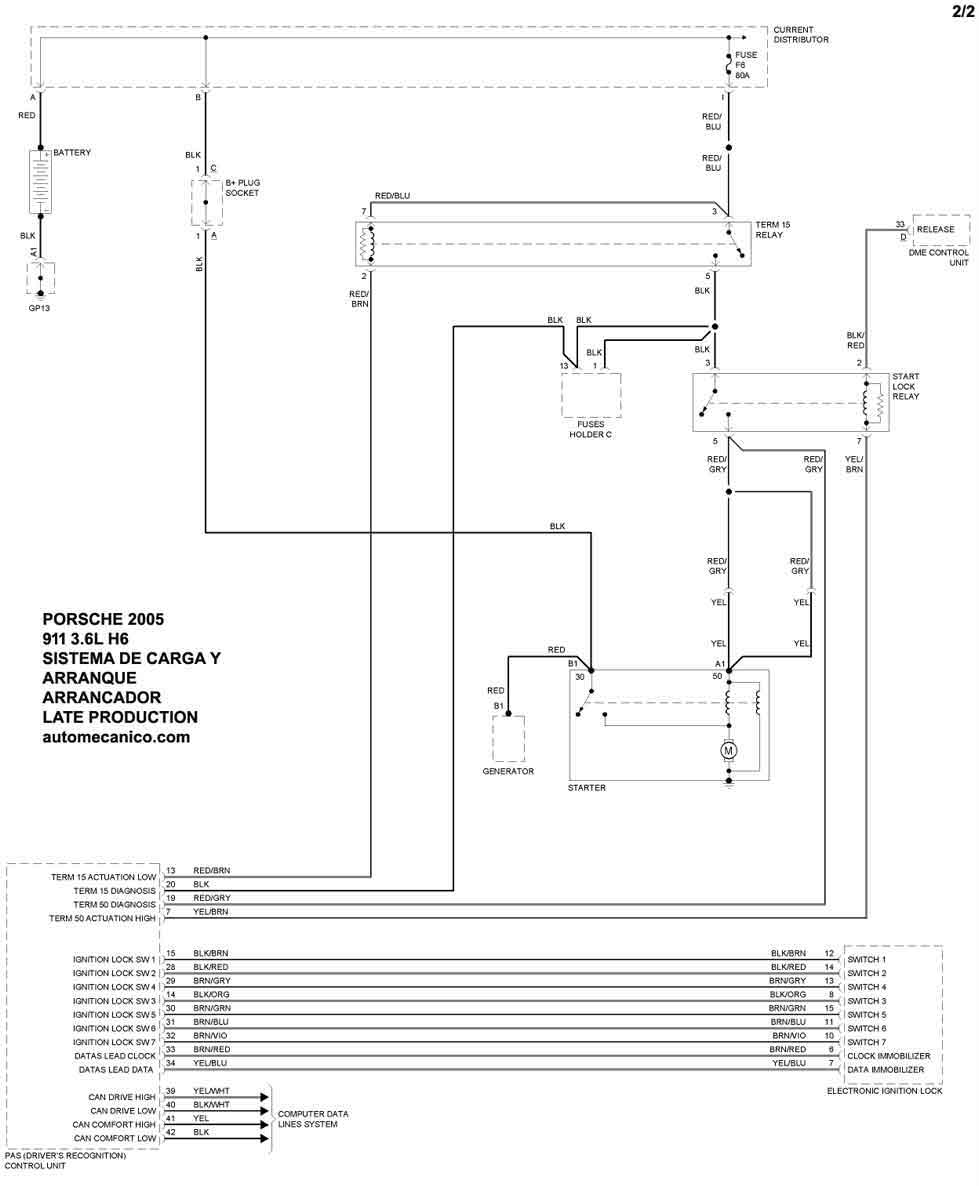

2005 911  3.6L H6 Late Producc. SIST. DE CARGA  SIST. DE ARRANQUE

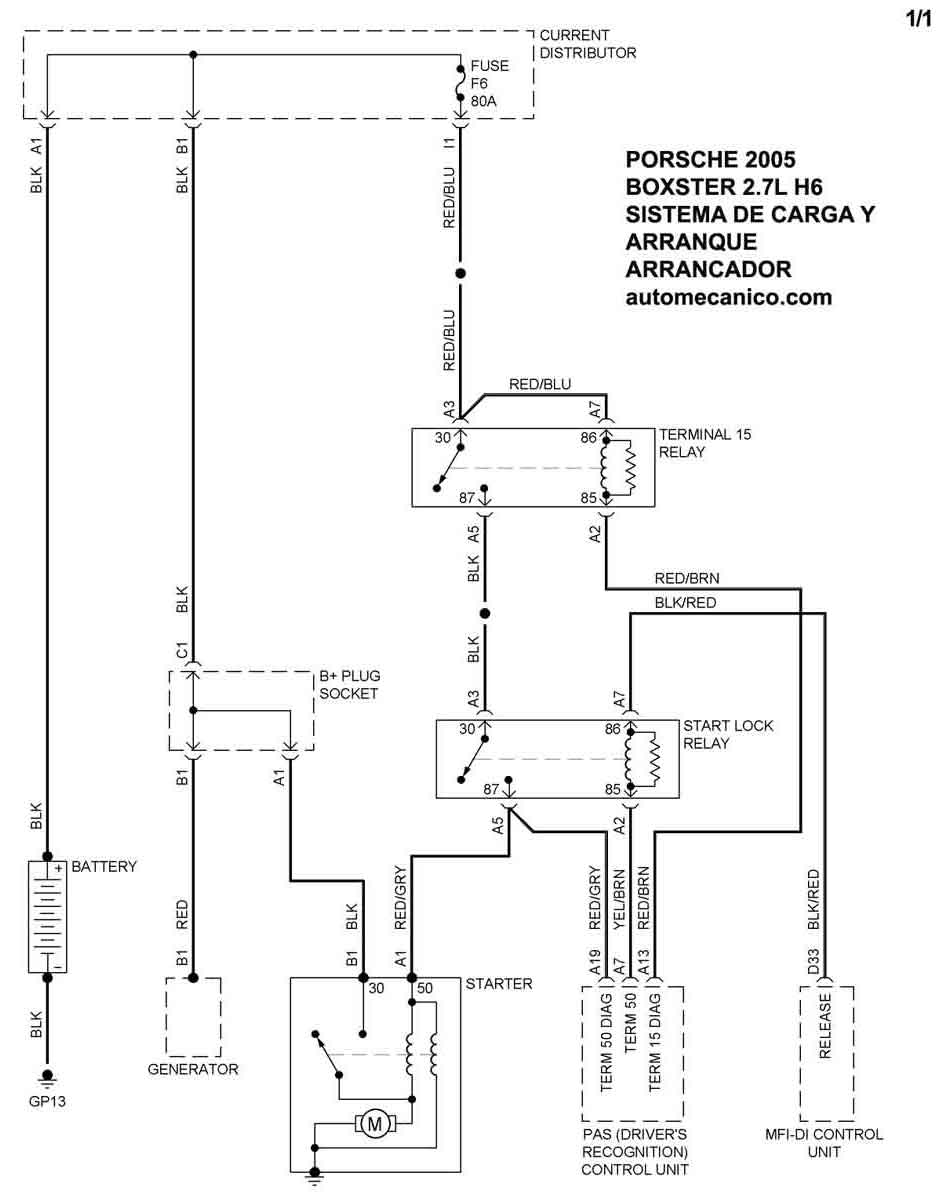

2005 BOXSTER - 2.7L H6 SIST. DE CARGA SIST. DE ARRANQUE

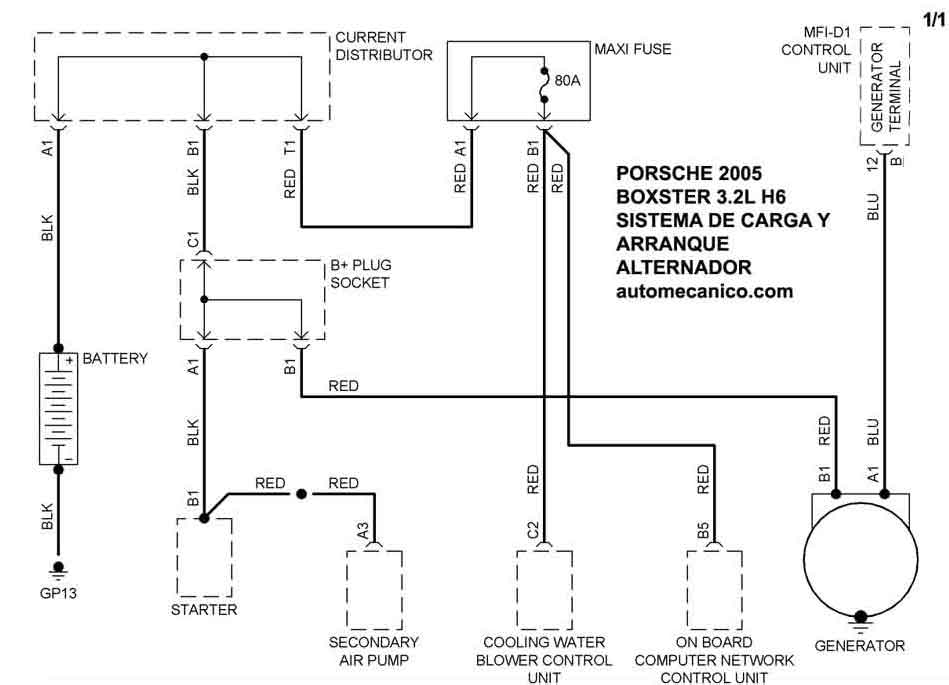

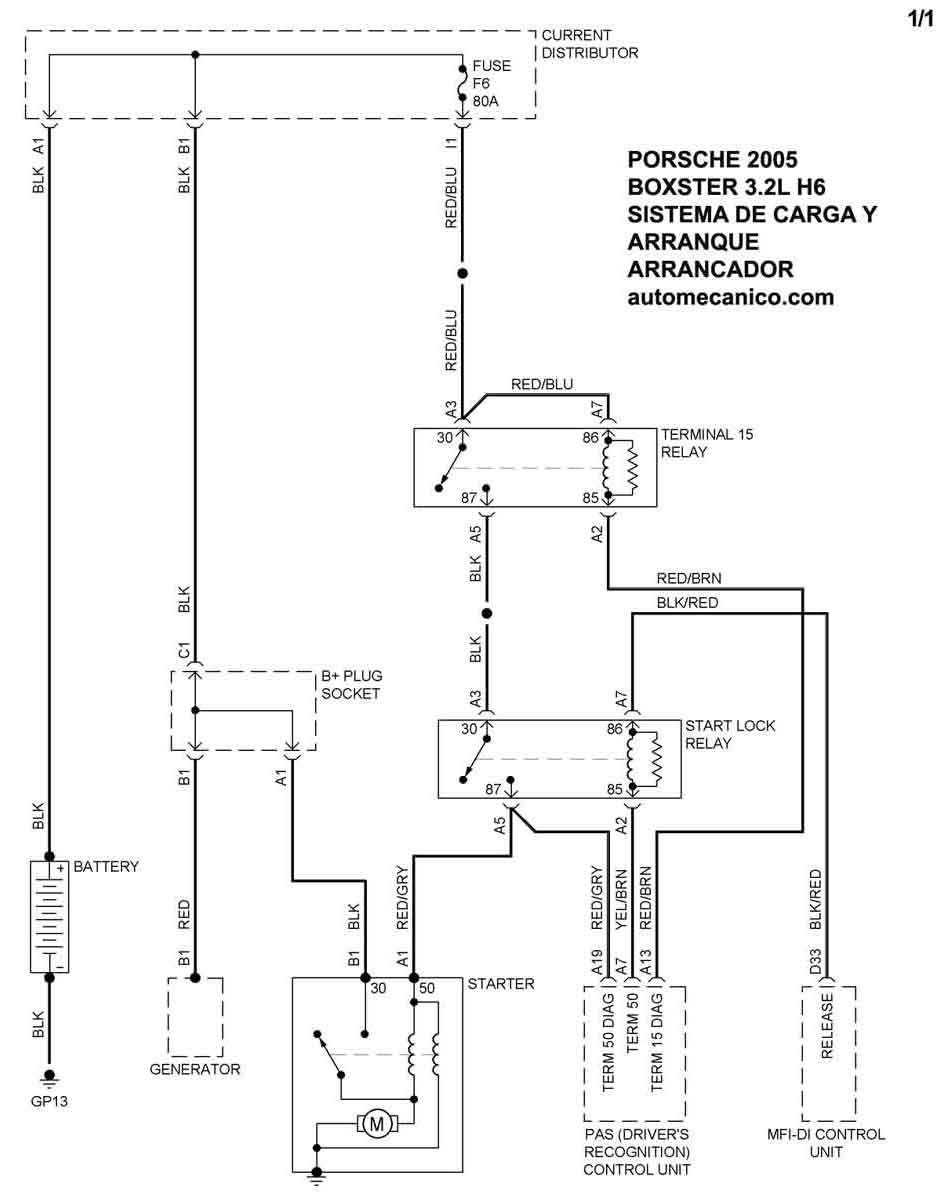

2005 BOXSTER - 3.2L H6 SIST. DE CARGA SIST. DE ARRANQUE

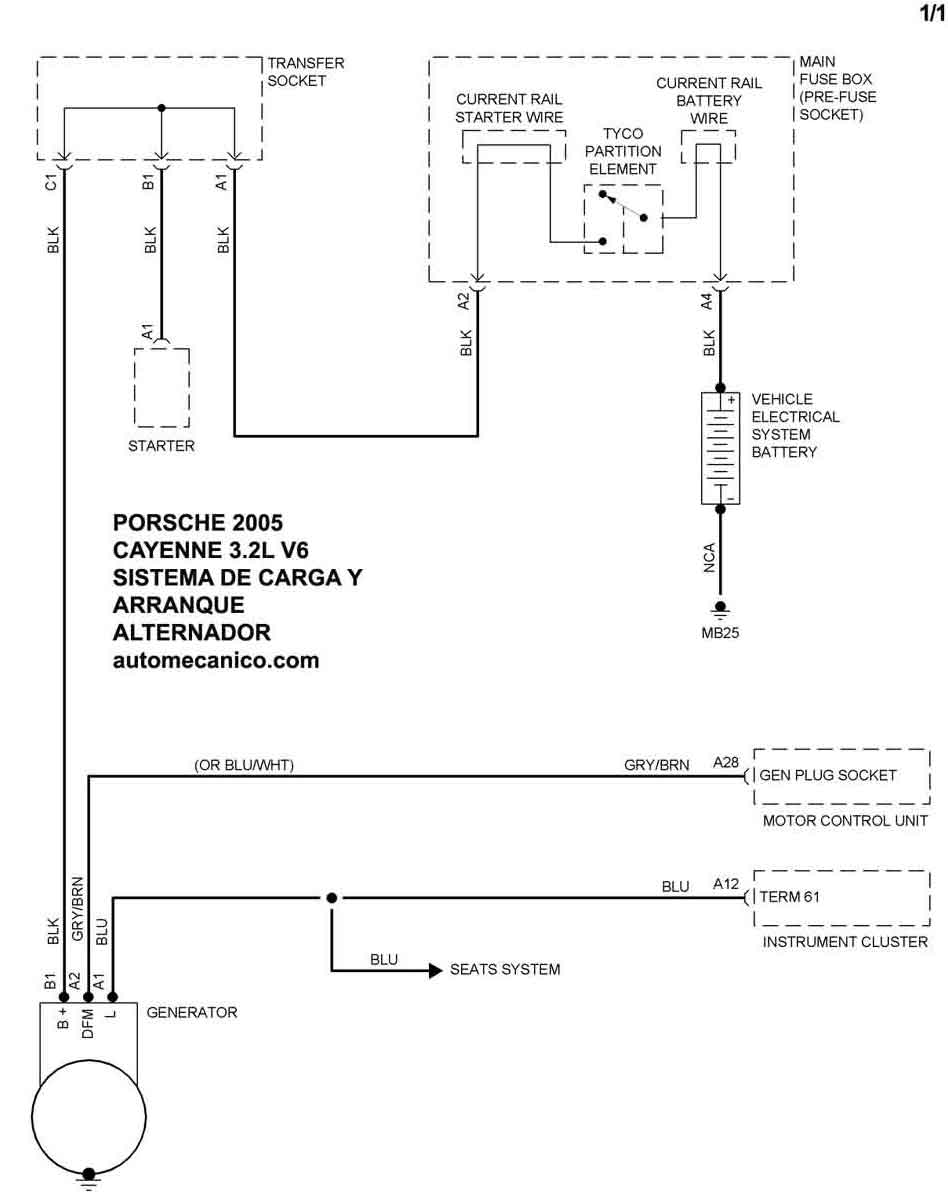

2005 CAYENNE - 3.2L V6 SIST. DE CARGA SIST. DE ARRANQUE

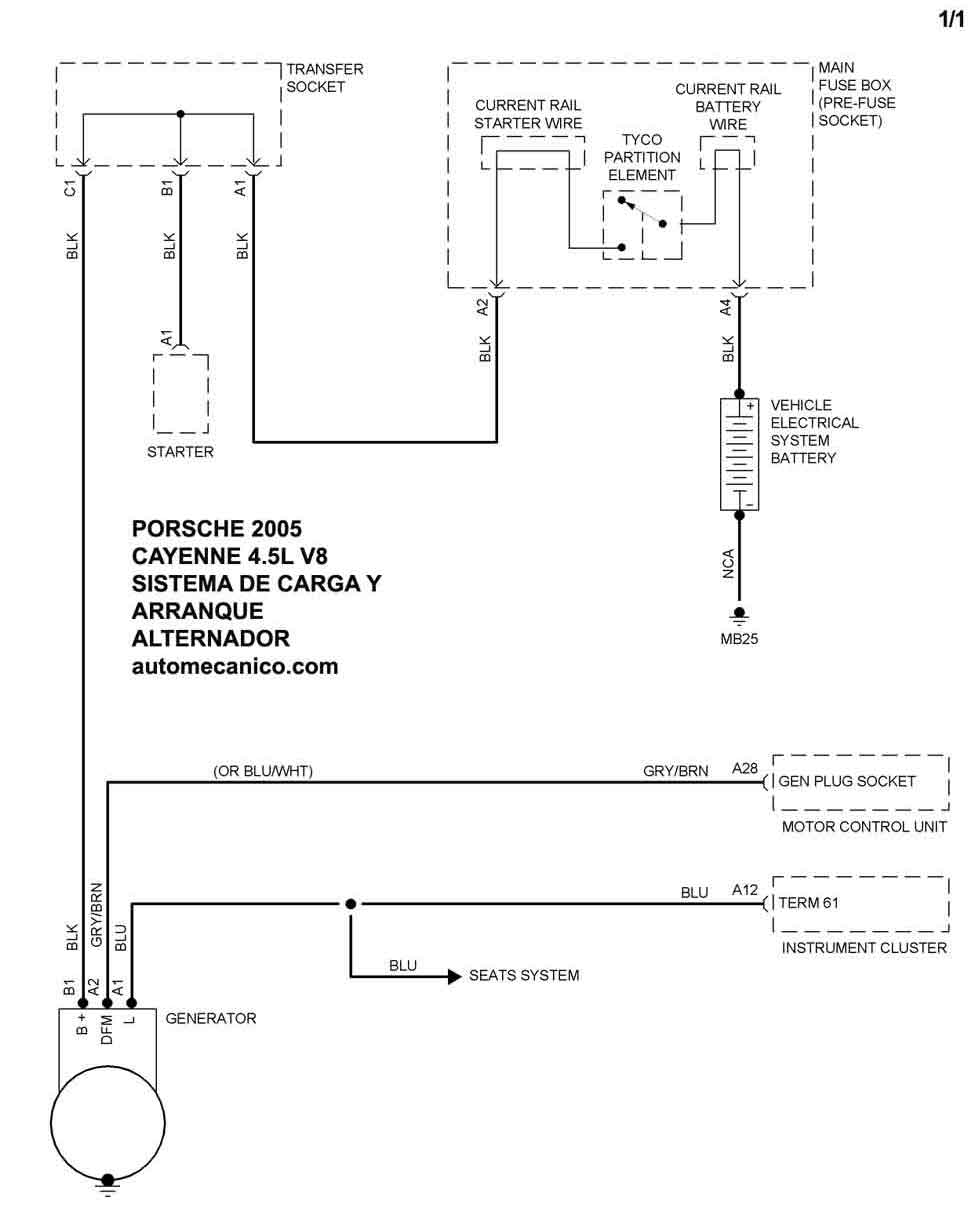

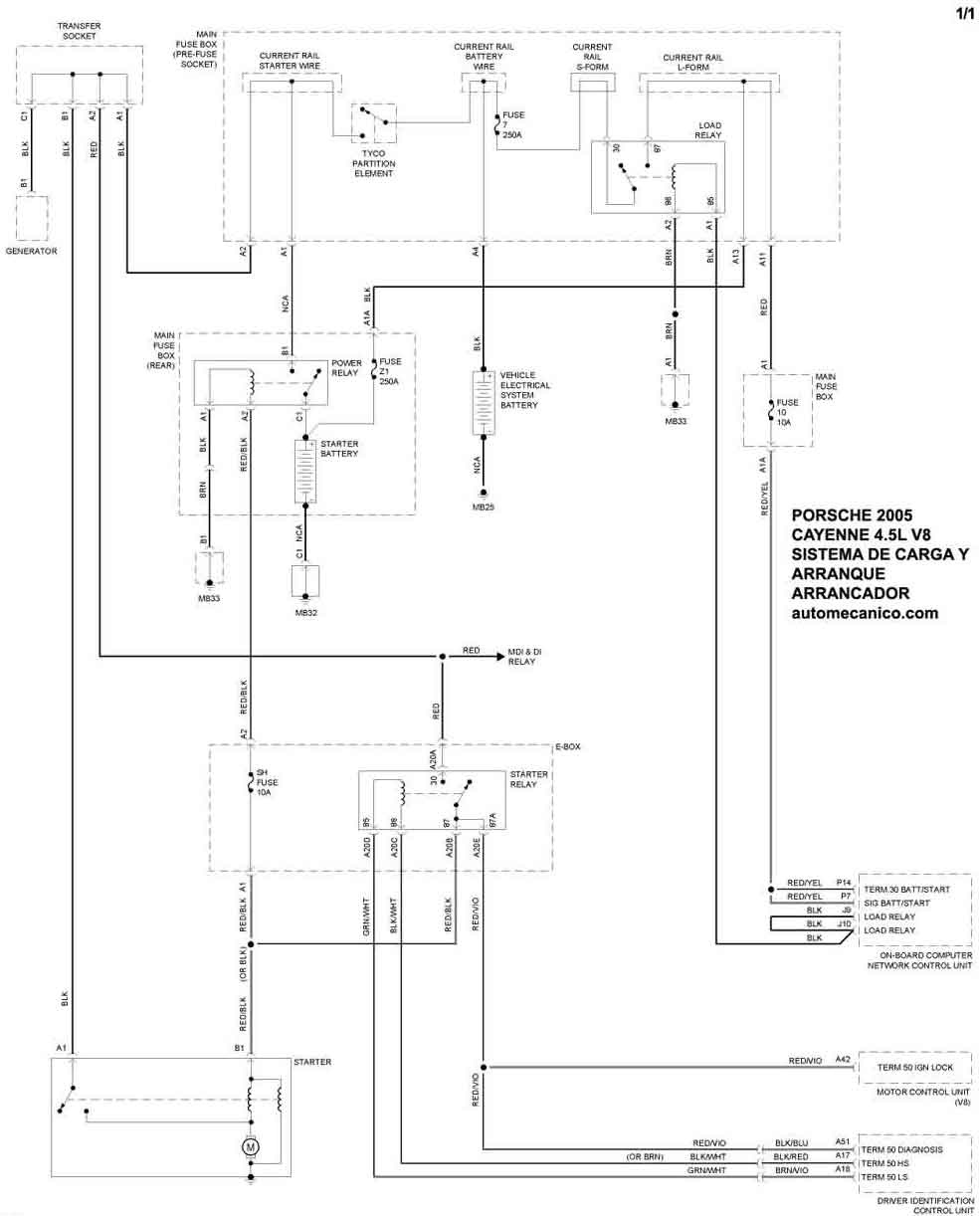

2005 CAYENNE - 4.5L V8 SIST. DE CARGA  SIST. DE ARRANQUE
