DIAGRAMAS - SISTEMA DE CARGA Y ARRANQUE - 2005 - Mecanica Automotriz - INDICE

Diagramas SUBARU : Carga y Arranque | Charging and Starting System: - Esquemas - Graphics 2005 -

Diagrama - Alternador y motor de arranque - conexiones . Vehiculos SUBARU 2005

En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y motor de arranque [arrancador, marcha, motor de partida, Starter, etc.]
Alternador - Arrancador - Diagramas - Esquemas - Graphics
Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador [Generador] y/o; Arrancador [Motor de arranque, Marcha, Starter] - INDICE: SUBARU - 2005 -
AŃO Modelo Alternador Arrancador

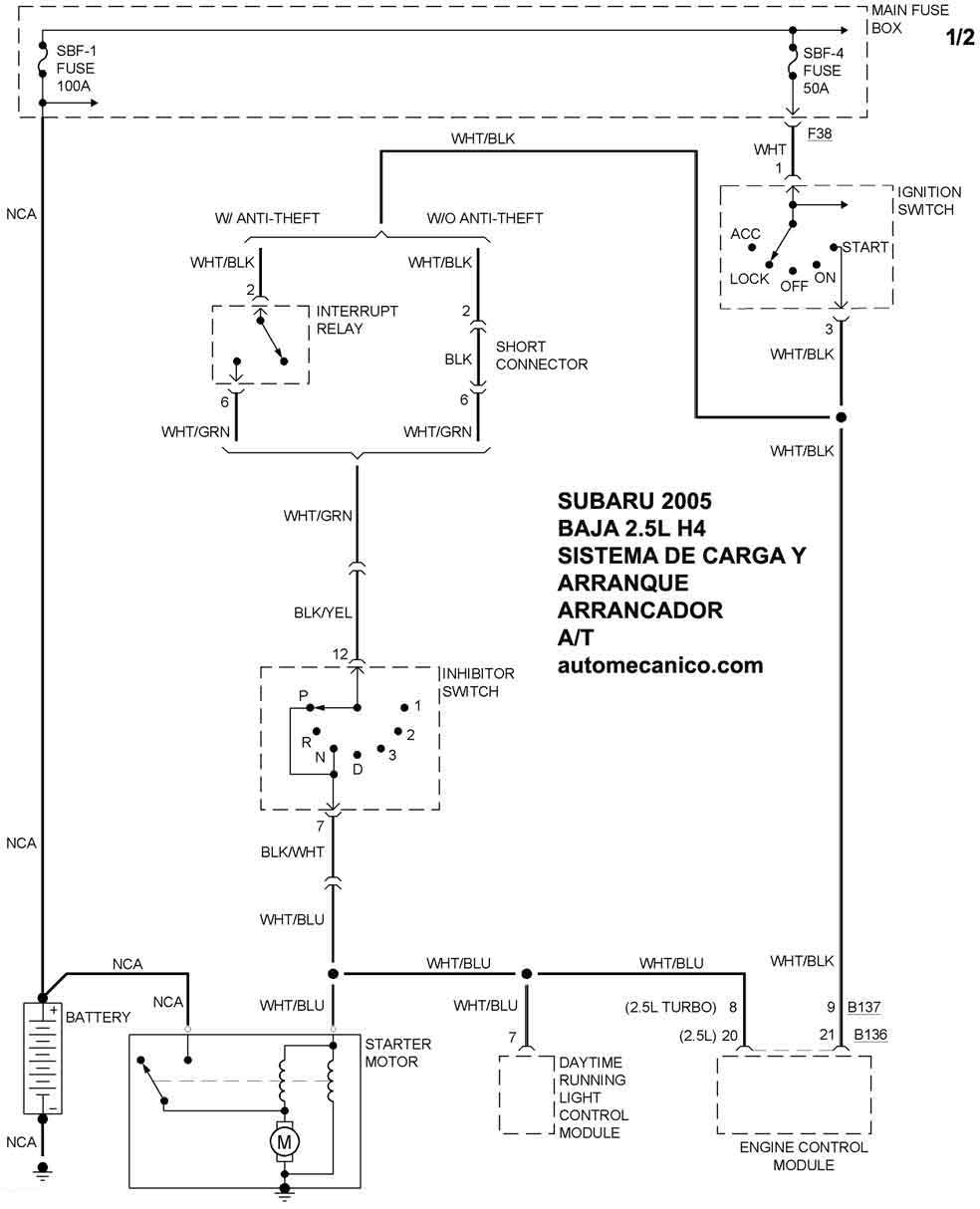

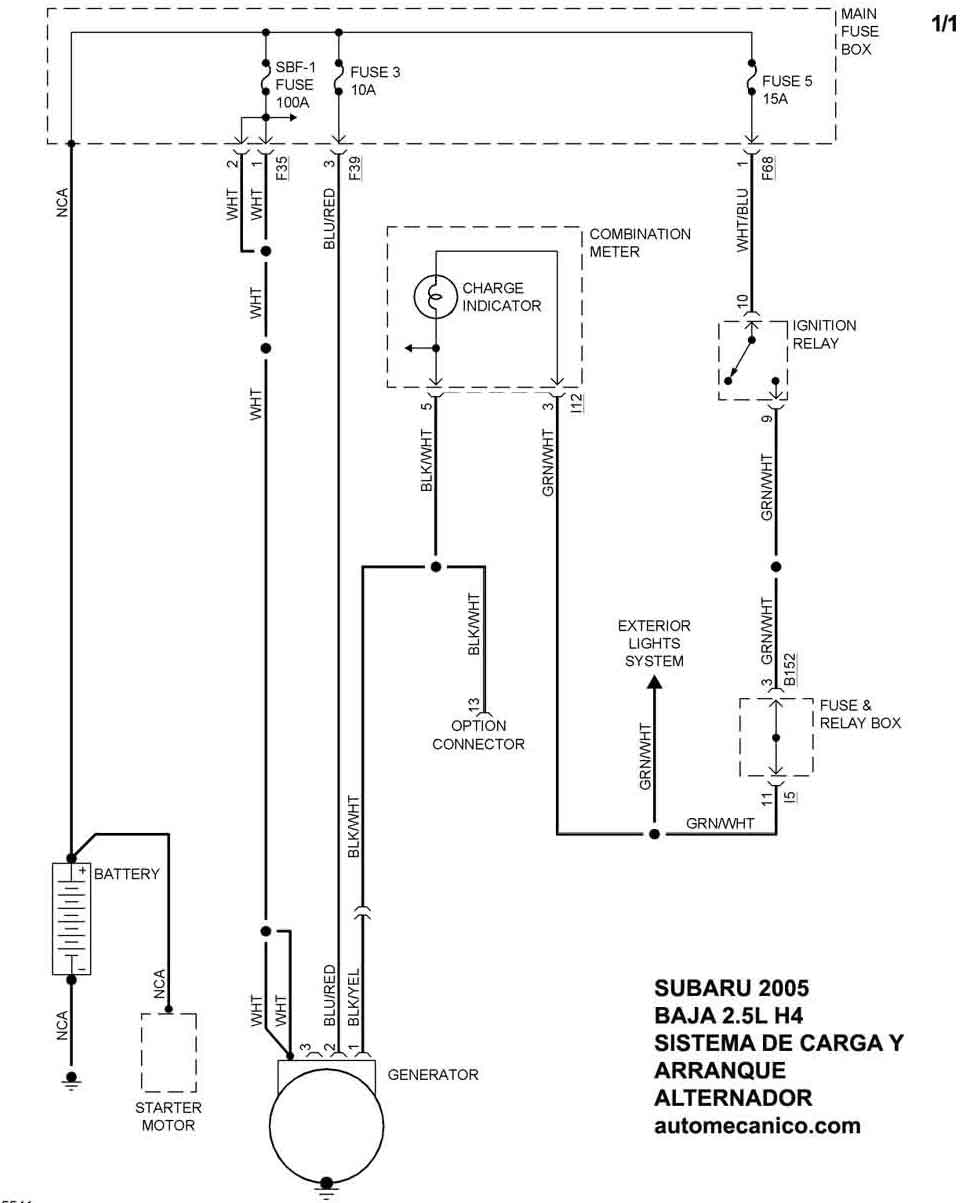

2005 BAJA - 2.5L H4  SIST. DE CARGA SIST. DE ARRANQUE  T/A

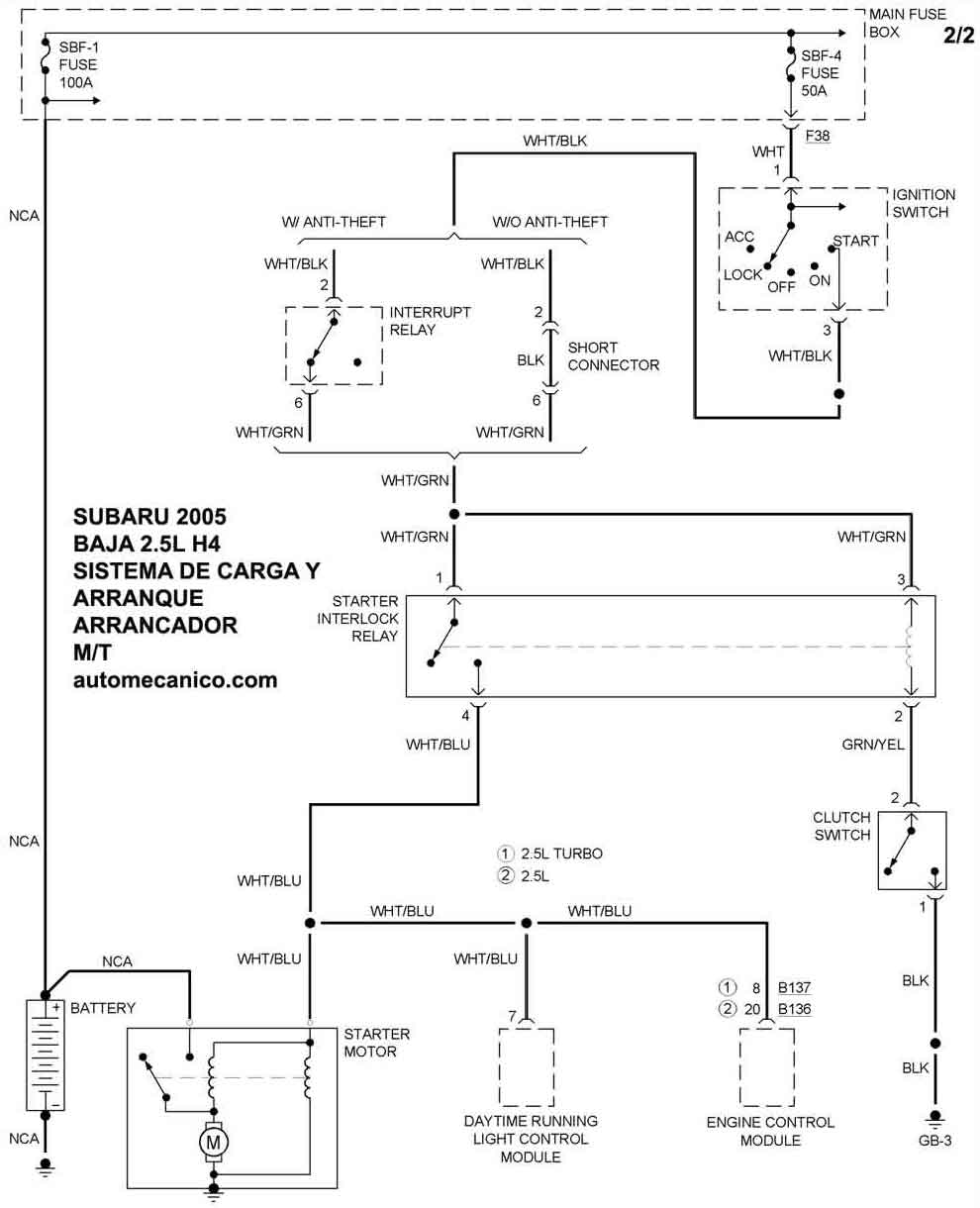

2005 BAJA - 2.5L H4 T/MANUAL SIST. DE ARRANQUE  T/M
2005 FORESTER - 2.5L H4  1/2 SIST. DE CARGA SIST. DE ARRANQUE T/A
2005 FORESTER - 2.5L H4  2/2   SIST. DE ARRANQUE T/A
2005 FORESTER - 2.5L H4 T/MANUAL SIST. DE ARRANQUE  T/M
2005 LEGACY - 2.5L H4  1/2 SIST. DE CARGA SIST. DE ARRANQUE
2005 LEGACY - 2.5L H4  2/2   SIST. DE ARRANQUE
