DIAGRAMAS - SISTEMA DE CARGA Y ARRANQUE - 2000 - Mecanica Automotriz - INDICE

Diagramas AUDI : Carga y Arranque | Charging and Starting System: - Esquemas - Graphics 2000 -

Diagrama - Alternador y motor de arranque - conexiones . Vehiculos AUDI 2000

En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y motor de arranque [arrancador, marcha, motor de partida, Starter, etc.]
Alternador - Arrancador - Diagramas - Esquemas - Graphics
Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador [Generador] y/o; Arrancador [Motor de arranque, Marcha, Starter] - INDICE: AUDI - 2000 -
YEAR Modelo Alternador Arrancador

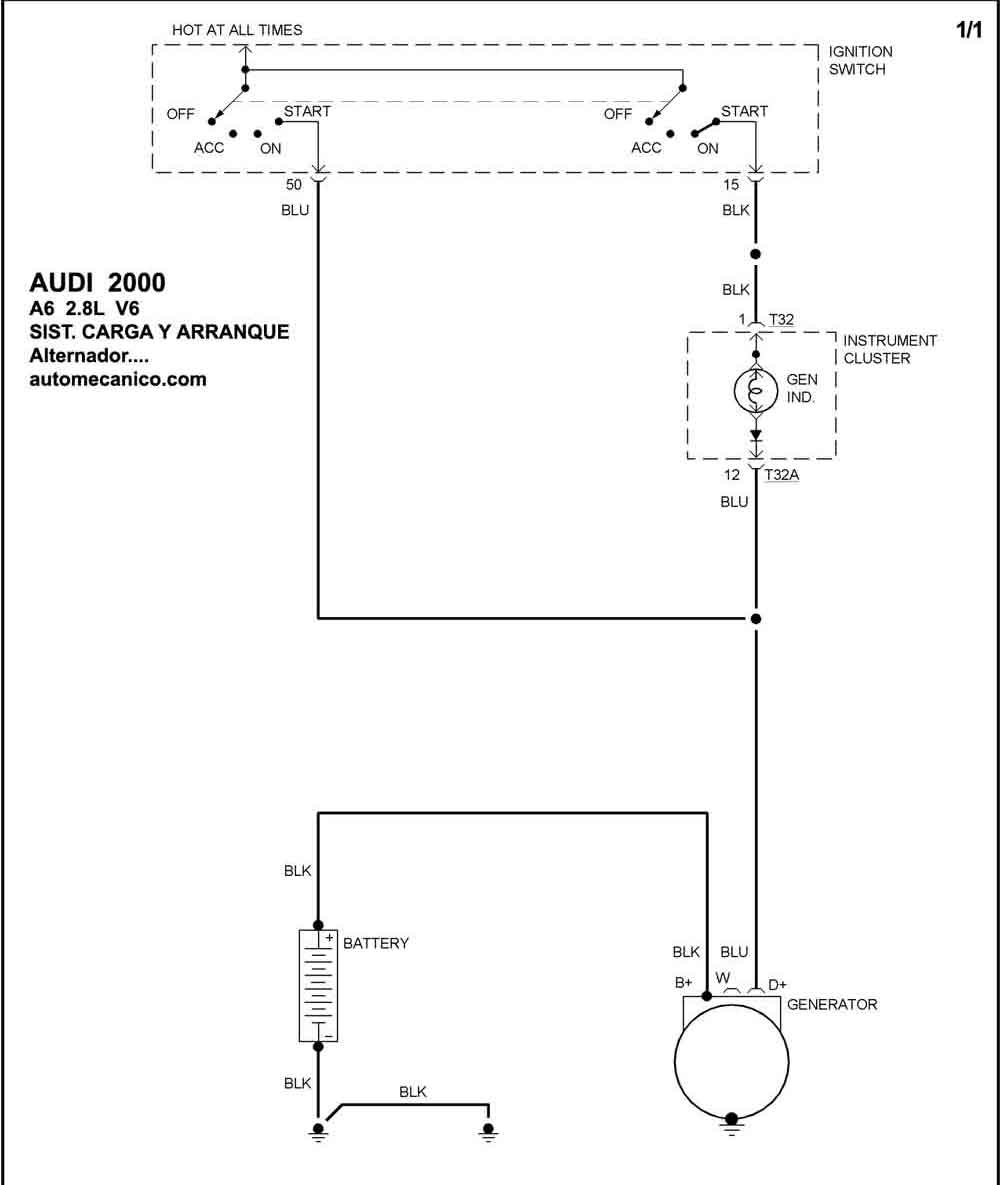

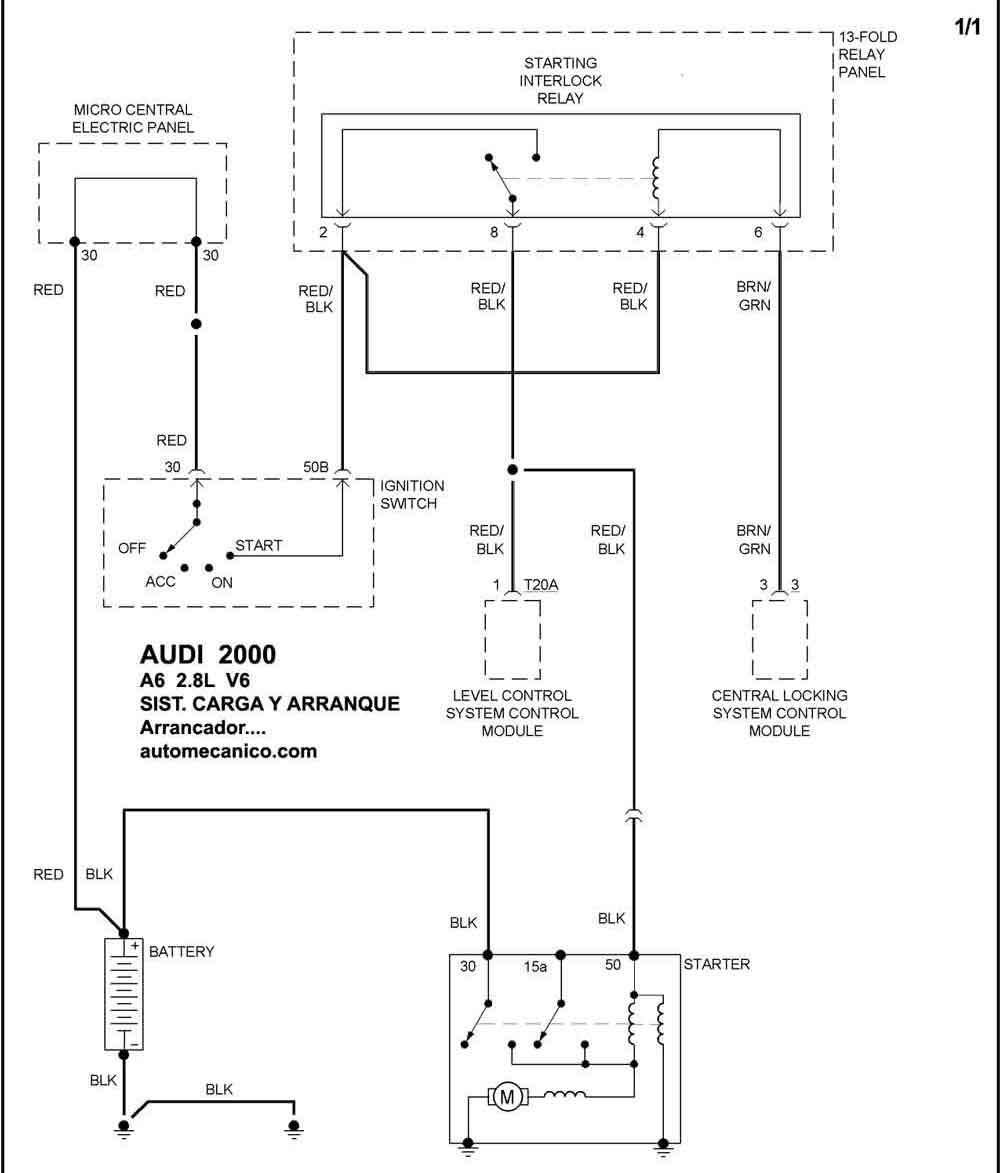

2000 A6 - 2.8L  V6  SIST. DE CARGA SIST. DE ARRANQUE

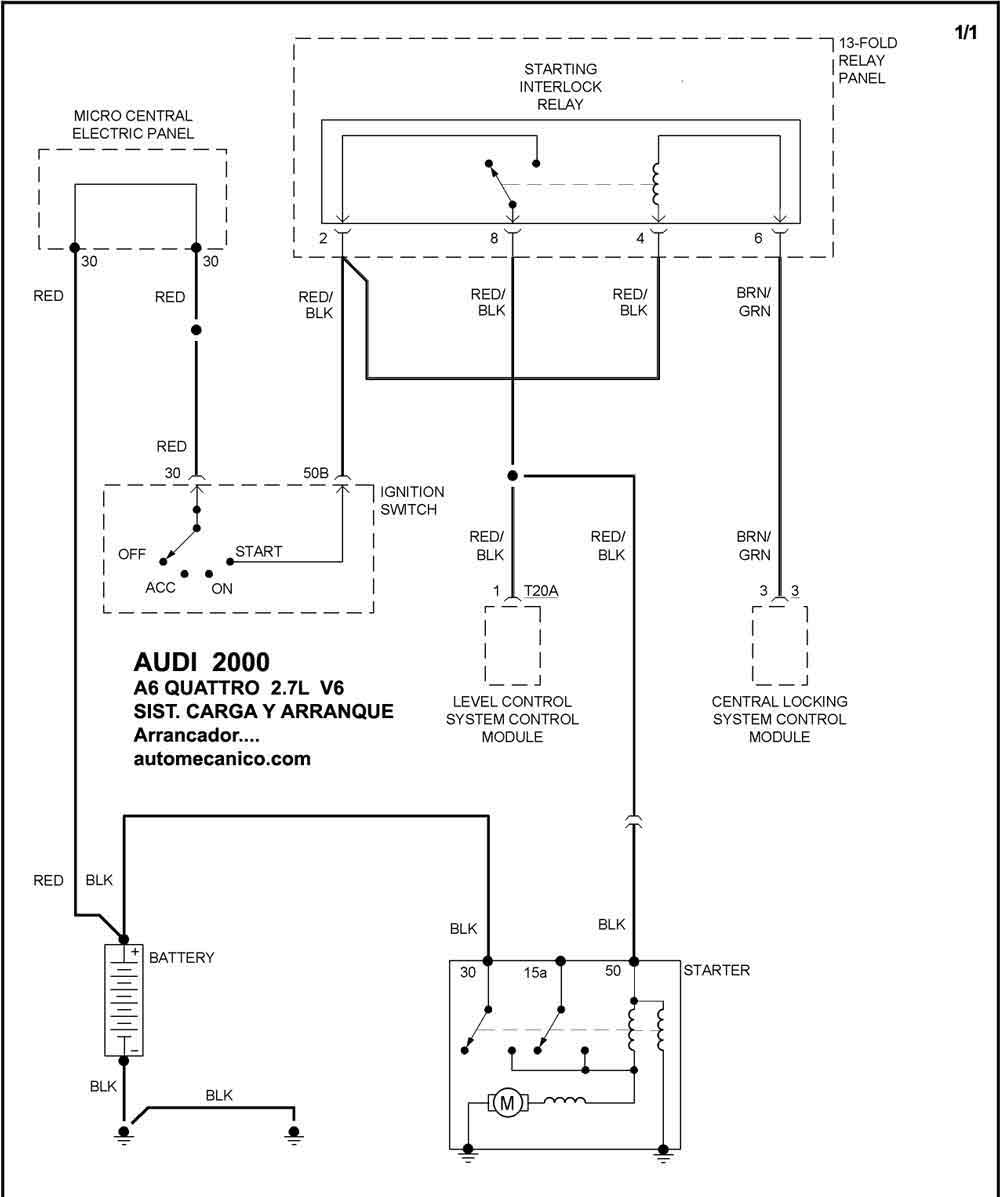

2000 A6 QUATTRO - 2.7L  V6  SIST. DE CARGA SIST. DE ARRANQUE

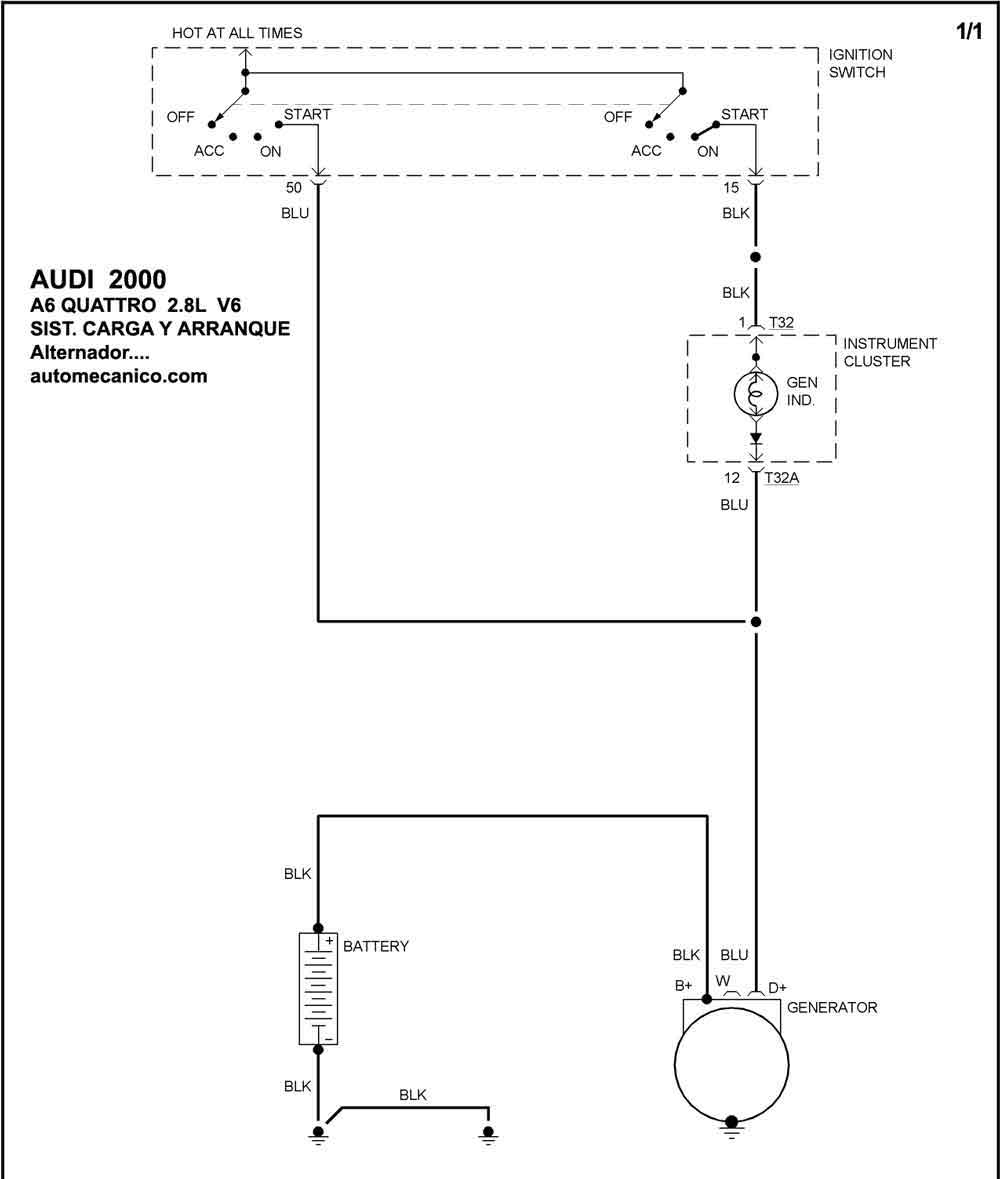

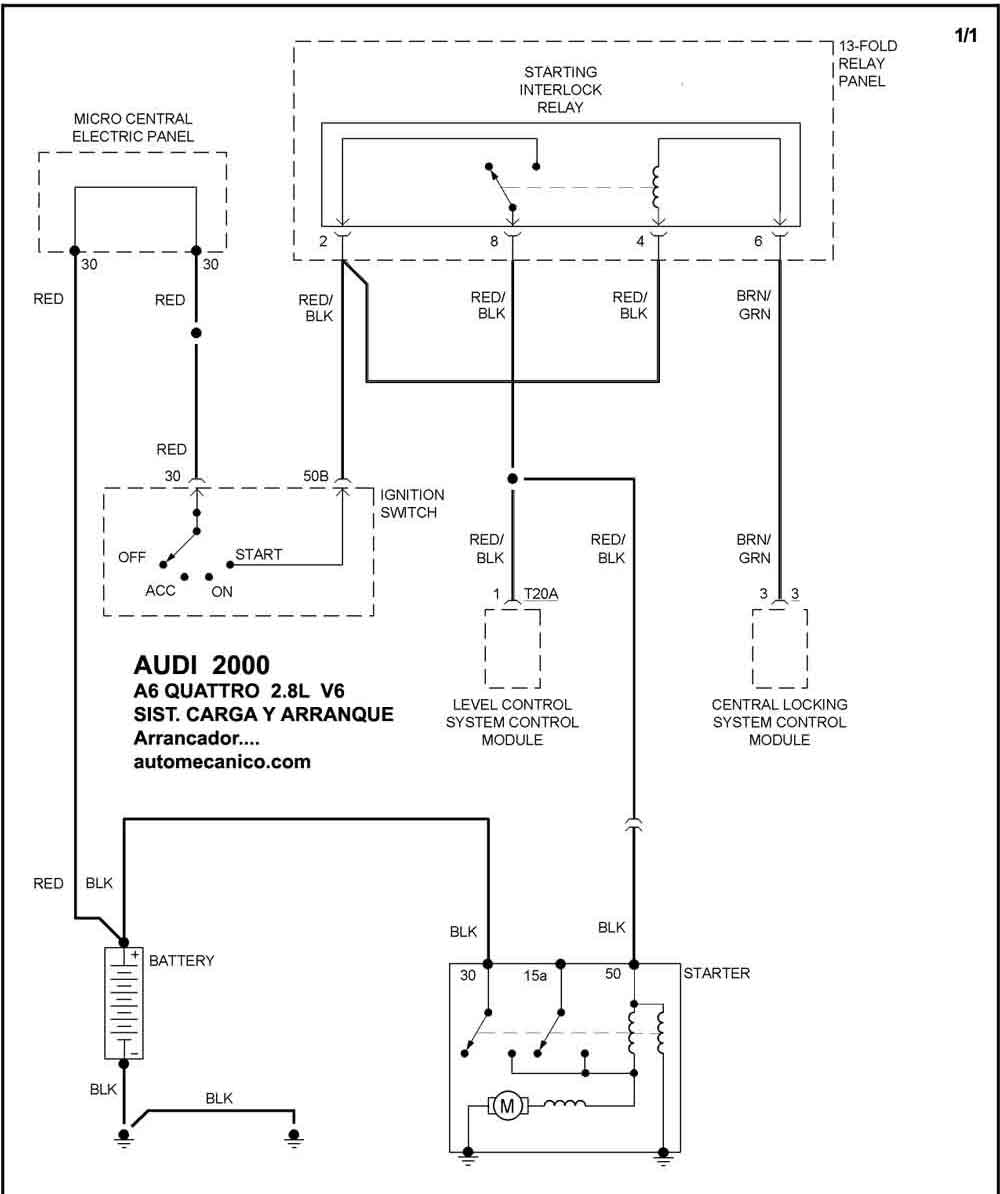

2000 A6 QUATTRO - 2.8L  V6 SIST. DE CARGA SIST. DE ARRANQUE
2000 A6 QUATTRO - 4.2L  V8  SIST. DE CARGA SIST. DE ARRANQUE

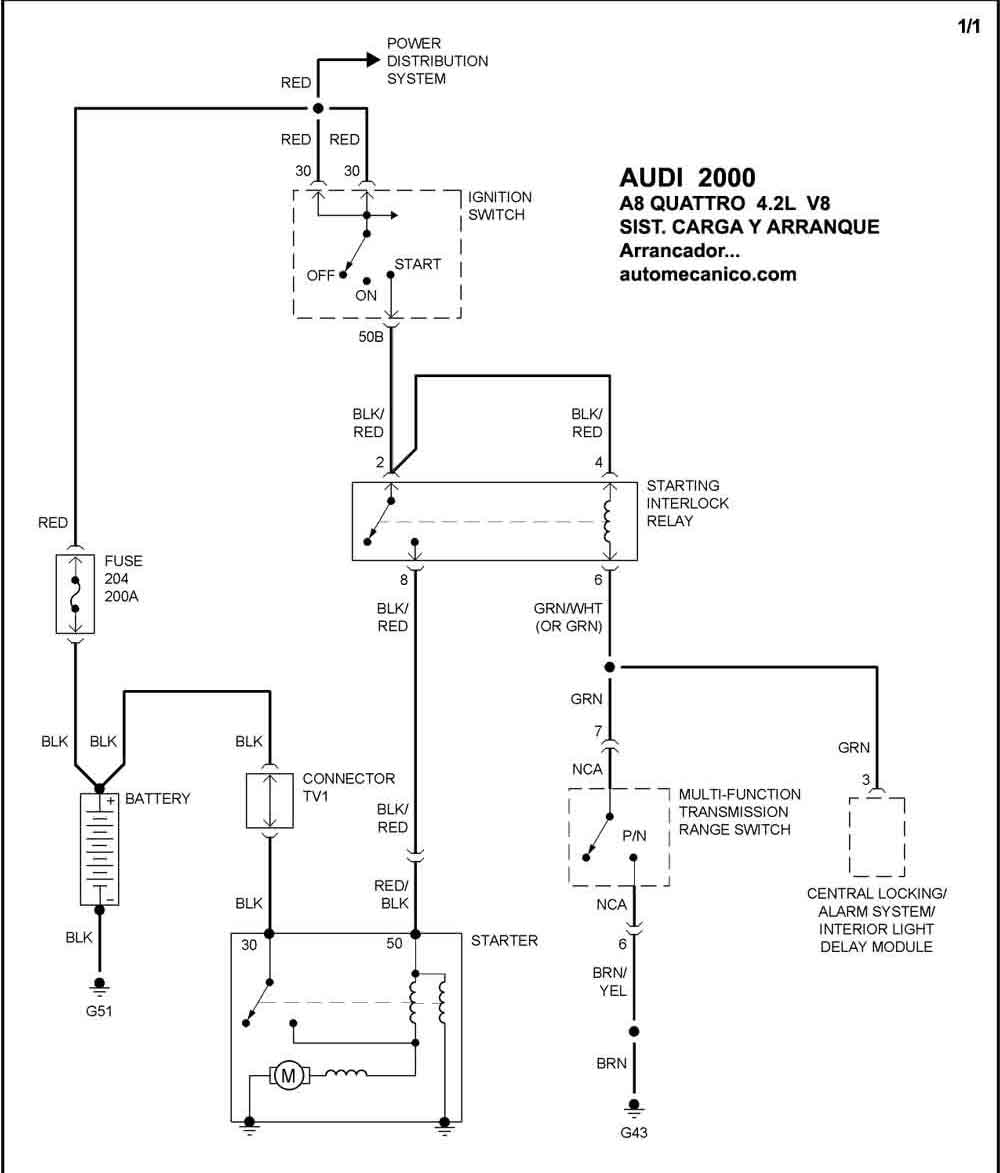

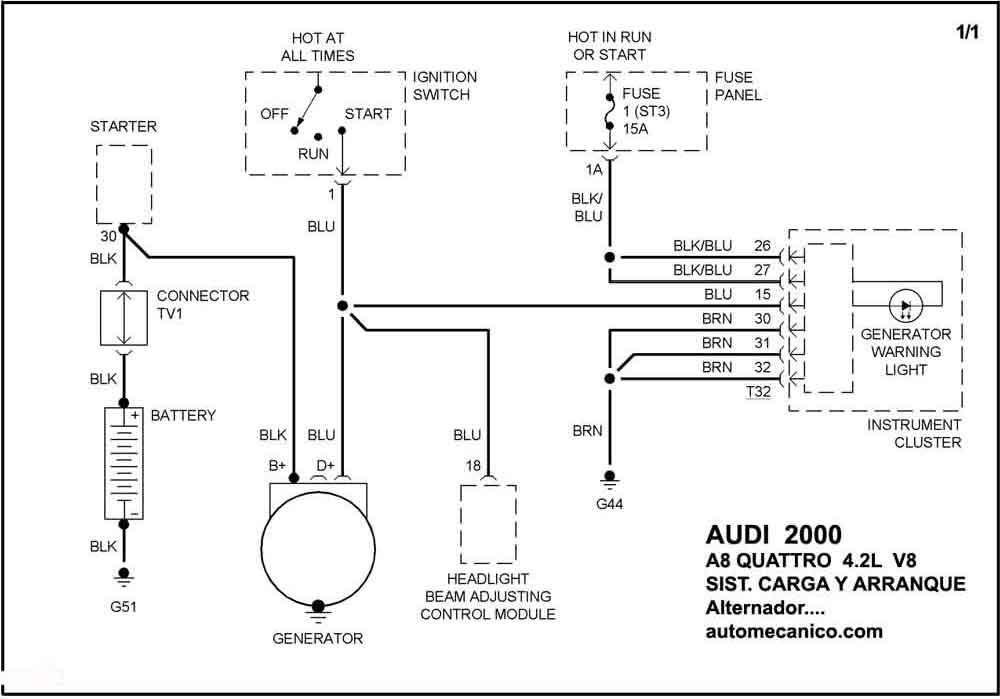

2000 A8 QUATTRO - 4.2L  V8 SIST. DE CARGA SIST. DE ARRANQUE

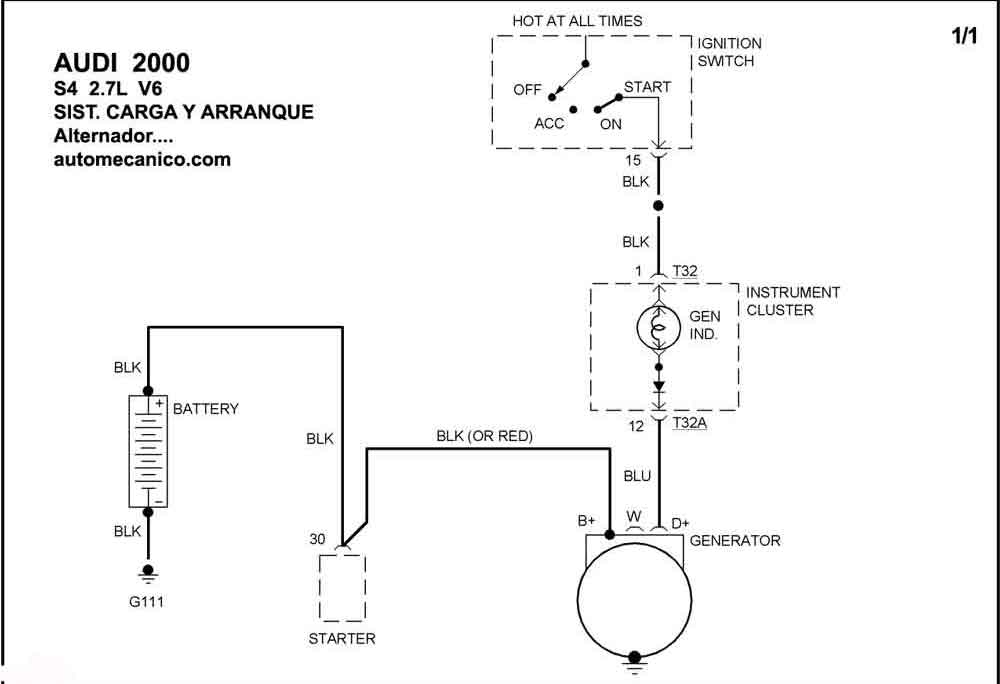

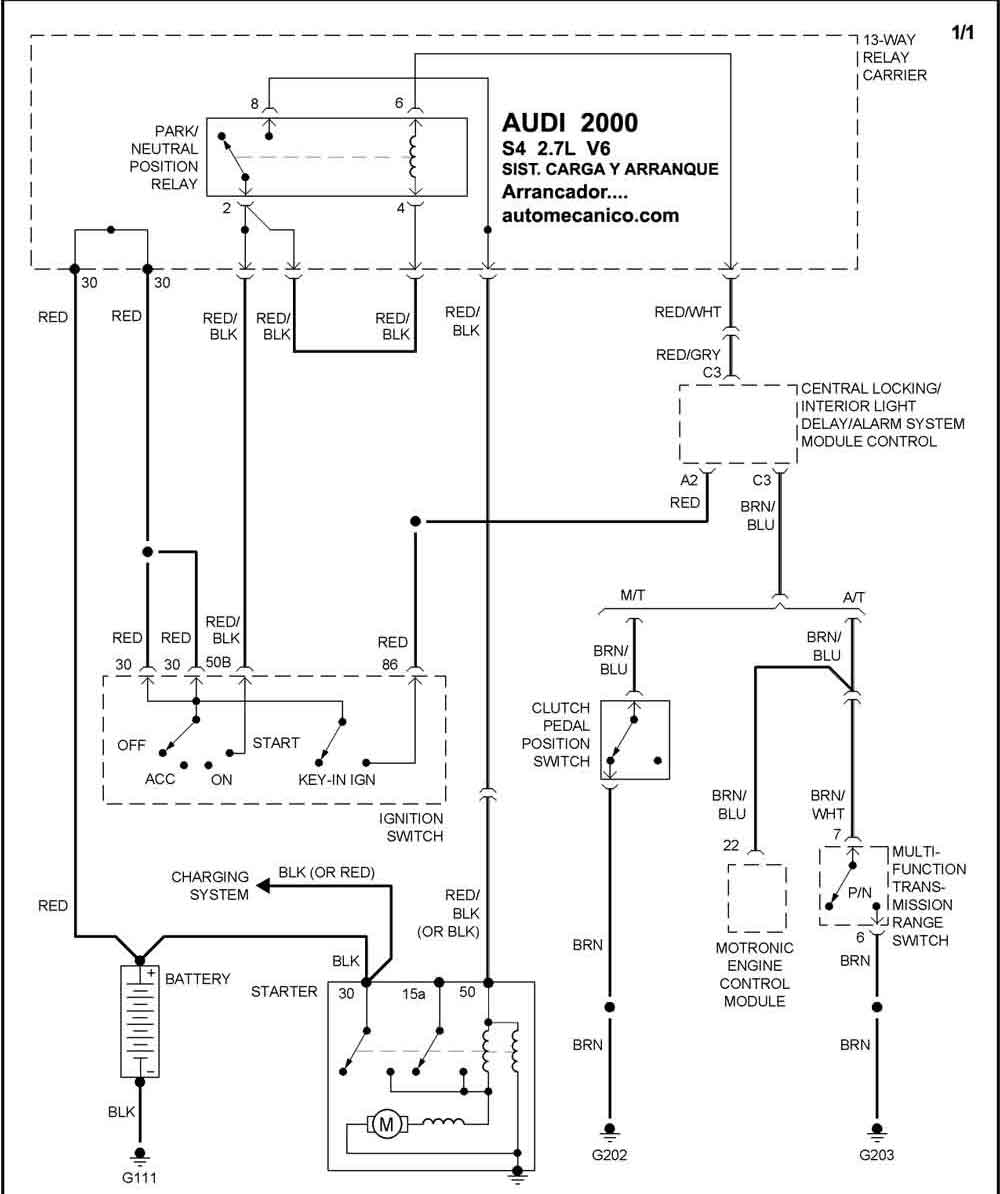

2000 S4 -  2.7LV6  SIST. DE CARGA SIST. DE ARRANQUE

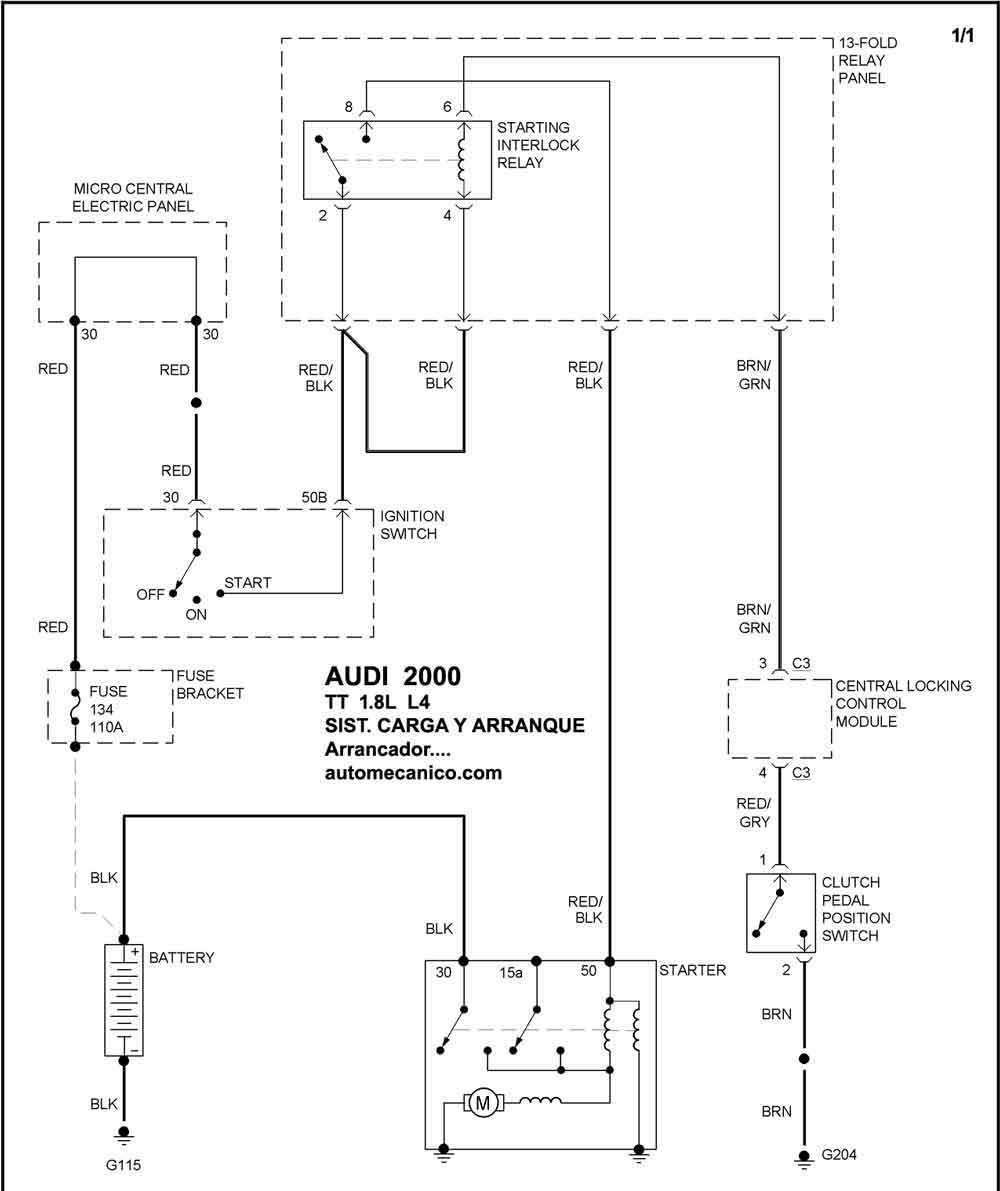

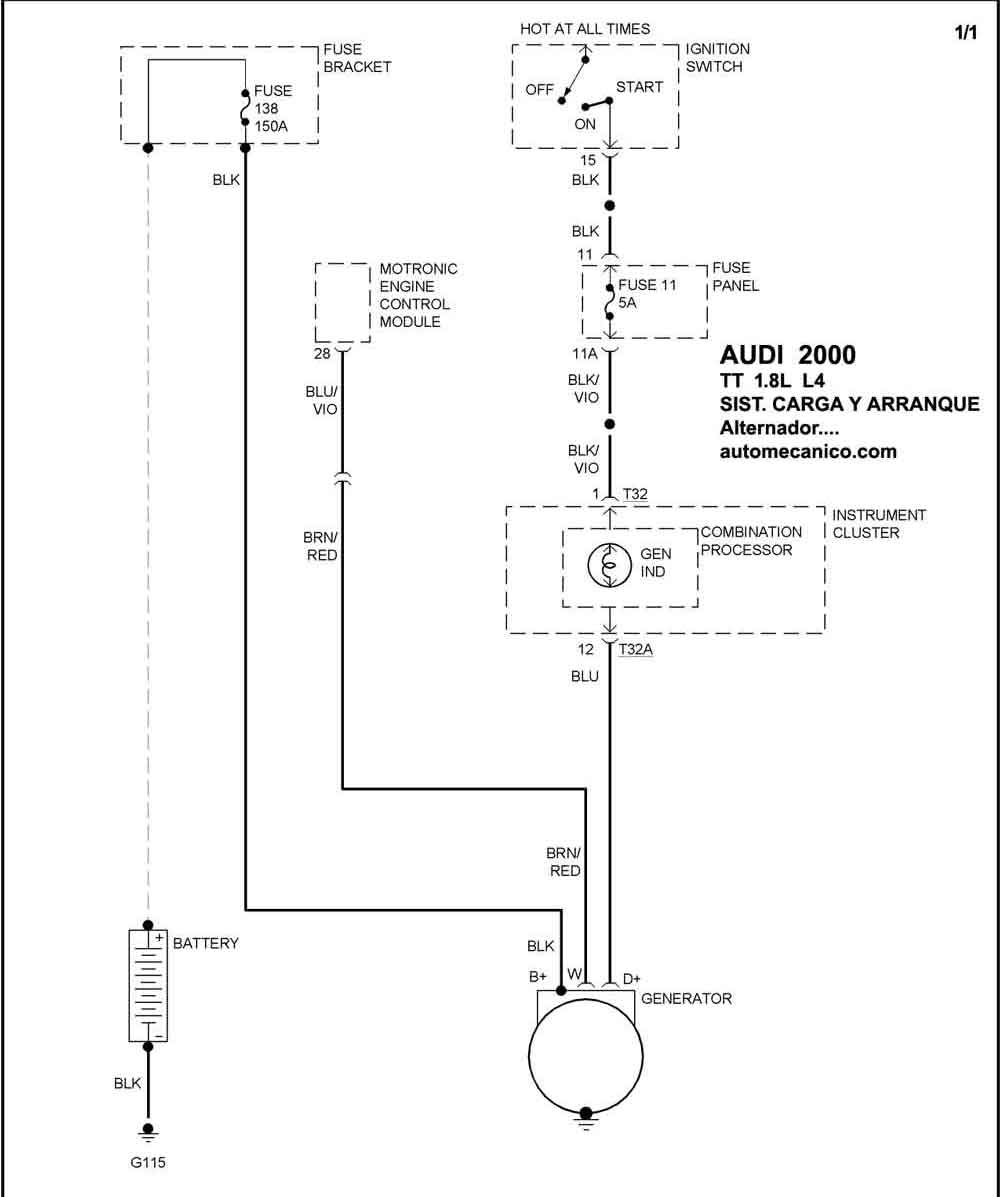

2000 TT -  1.8L  L4  SIST. DE CARGA SIST. DE ARRANQUE

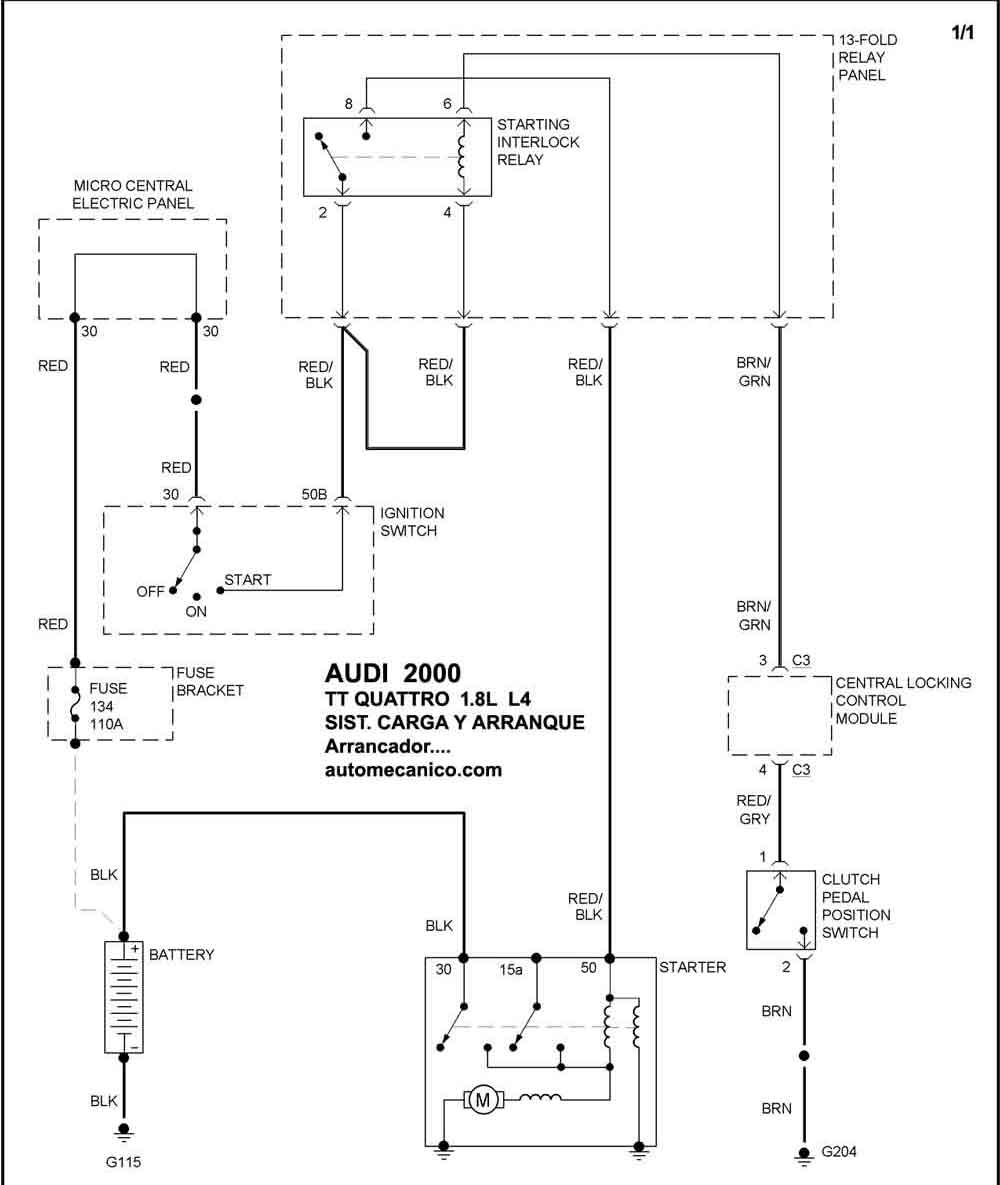

2000 TT -  QUATTRO 1.8L  L4  SIST. DE CARGA SIST. DE ARRANQUE
