DIAGRAMAS - SISTEMA DE CARGA Y ARRANQUE - 2000 - Mecanica Automotriz - INDICE

Diagramas BMW : Carga y Arranque | Charging and Starting System: - Esquemas - Graphics 2000 -

Diagrama - Alternador y motor de arranque - conexiones . Vehiculos BMW 2000

En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y motor de arranque [arrancador, marcha, motor de partida, Starter, etc.]
Alternador - Arrancador - Diagramas - Esquemas - Graphics
Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador [Generador] y/o; Arrancador [Motor de arranque, Marcha, Starter] - INDICE: BMW - 2000 -
YEAR Modelo Alternador Arrancador

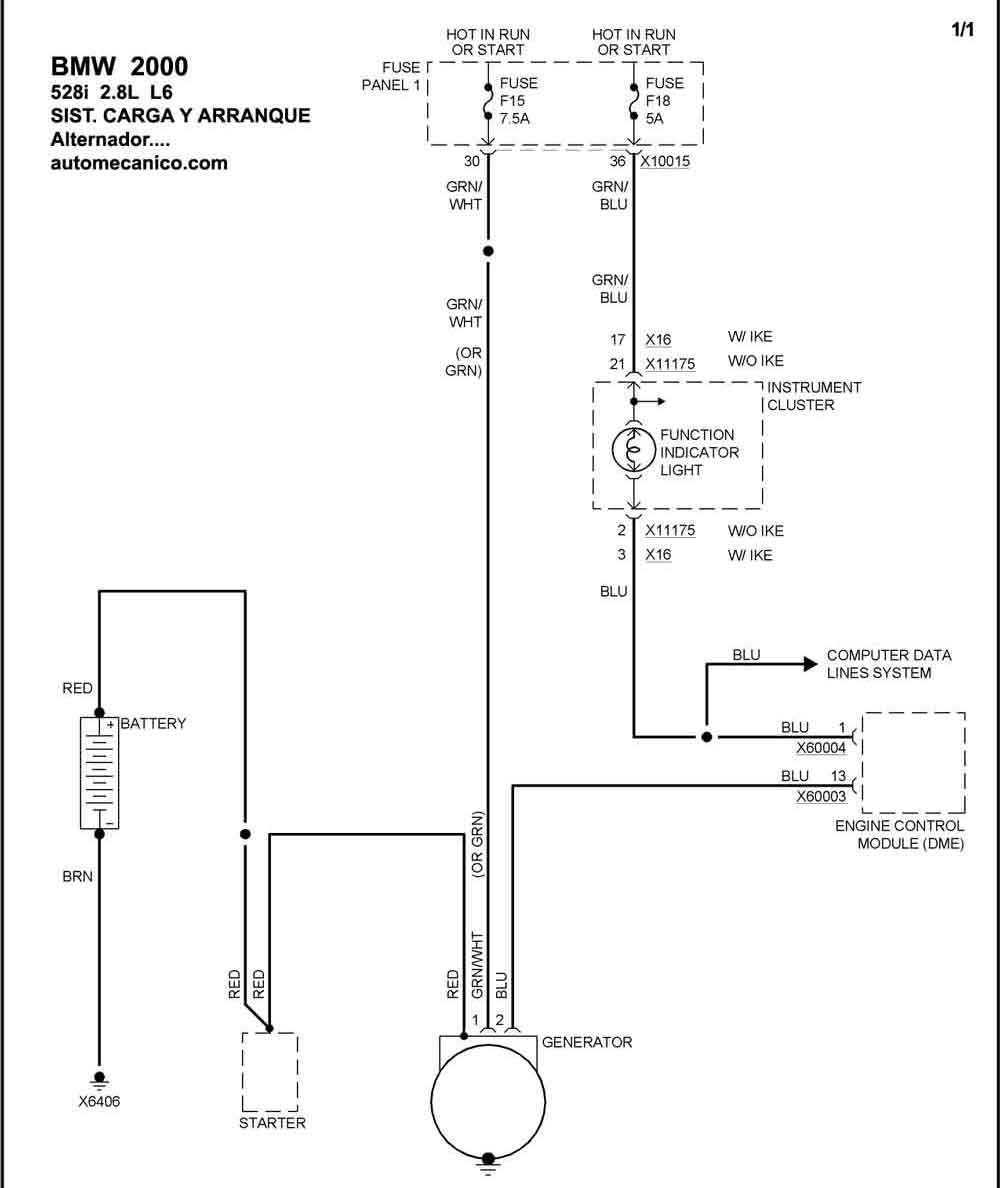

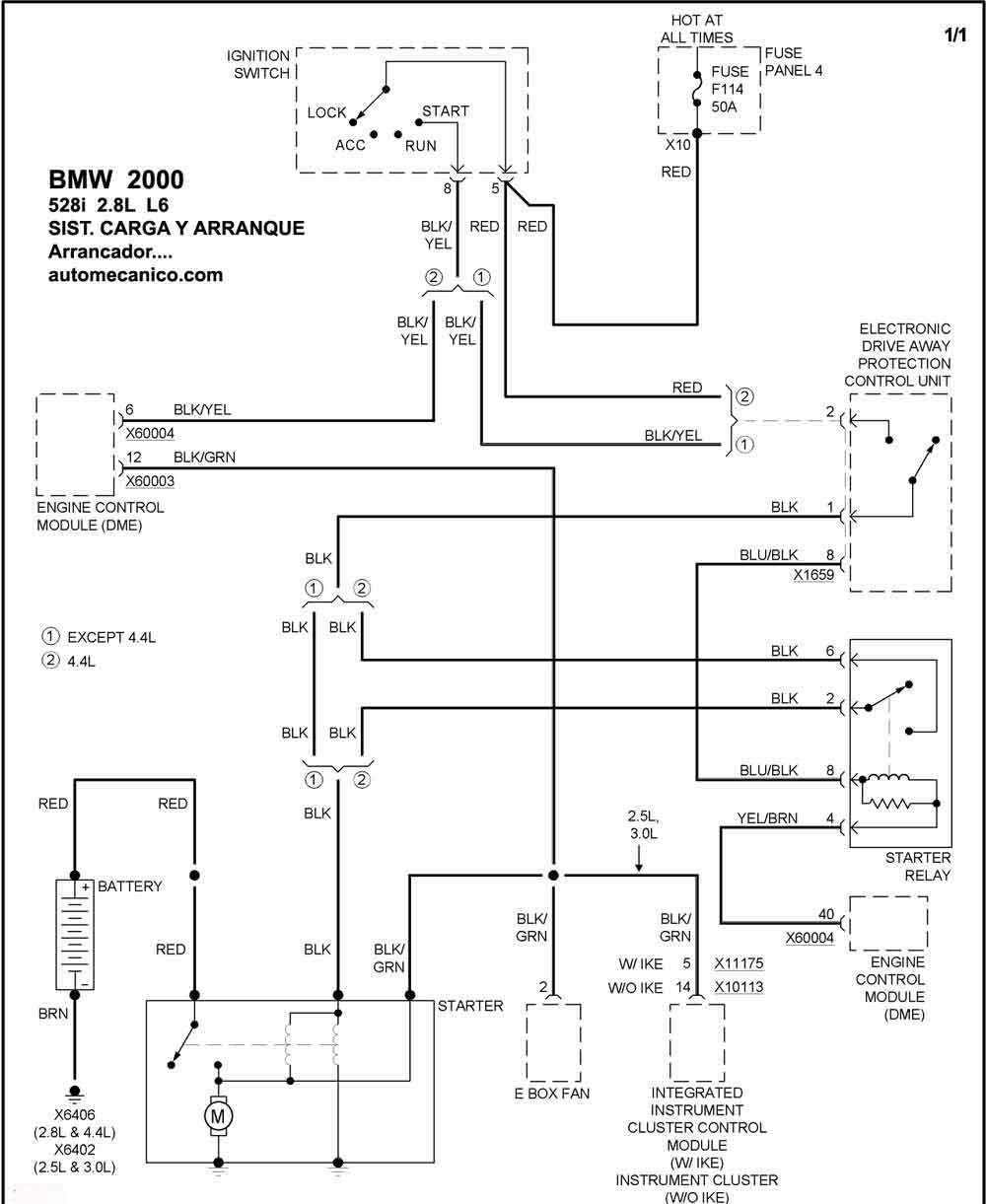

2000 528i  - 2.8L L6  SIST. DE CARGA SIST. DE ARRANQUE

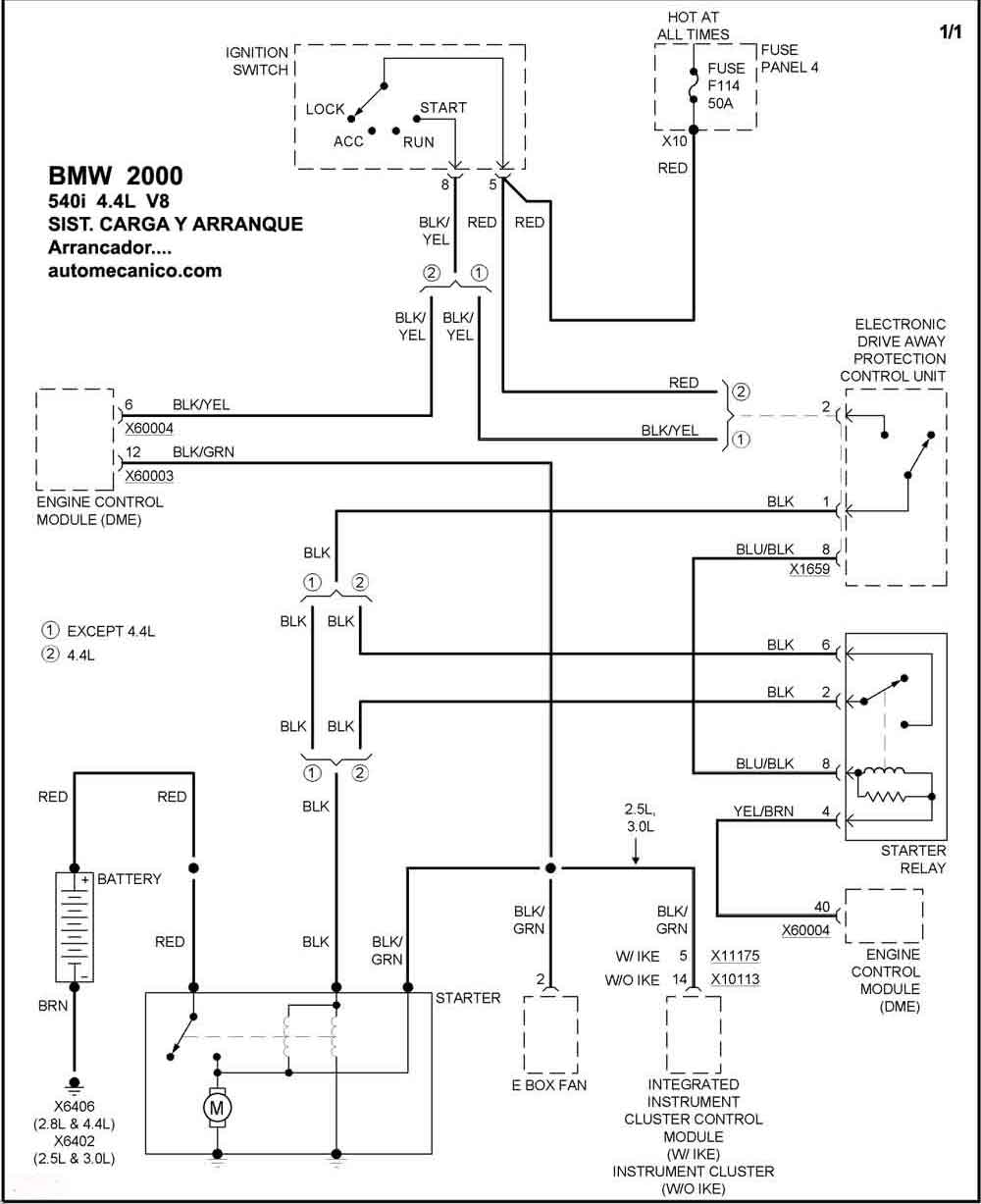

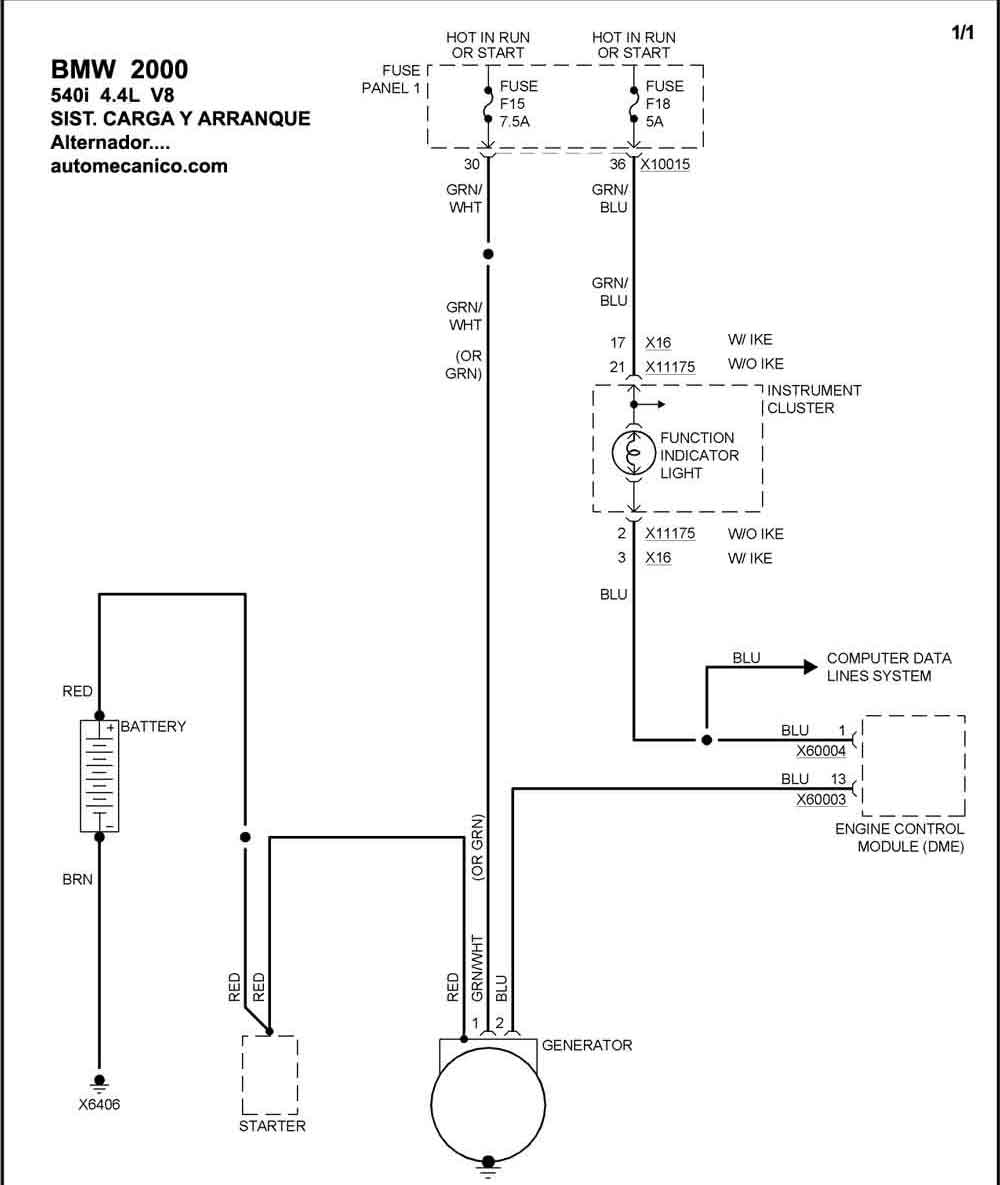

2000 540i  - 4.4L V8 SIST. DE CARGA SIST. DE ARRANQUE

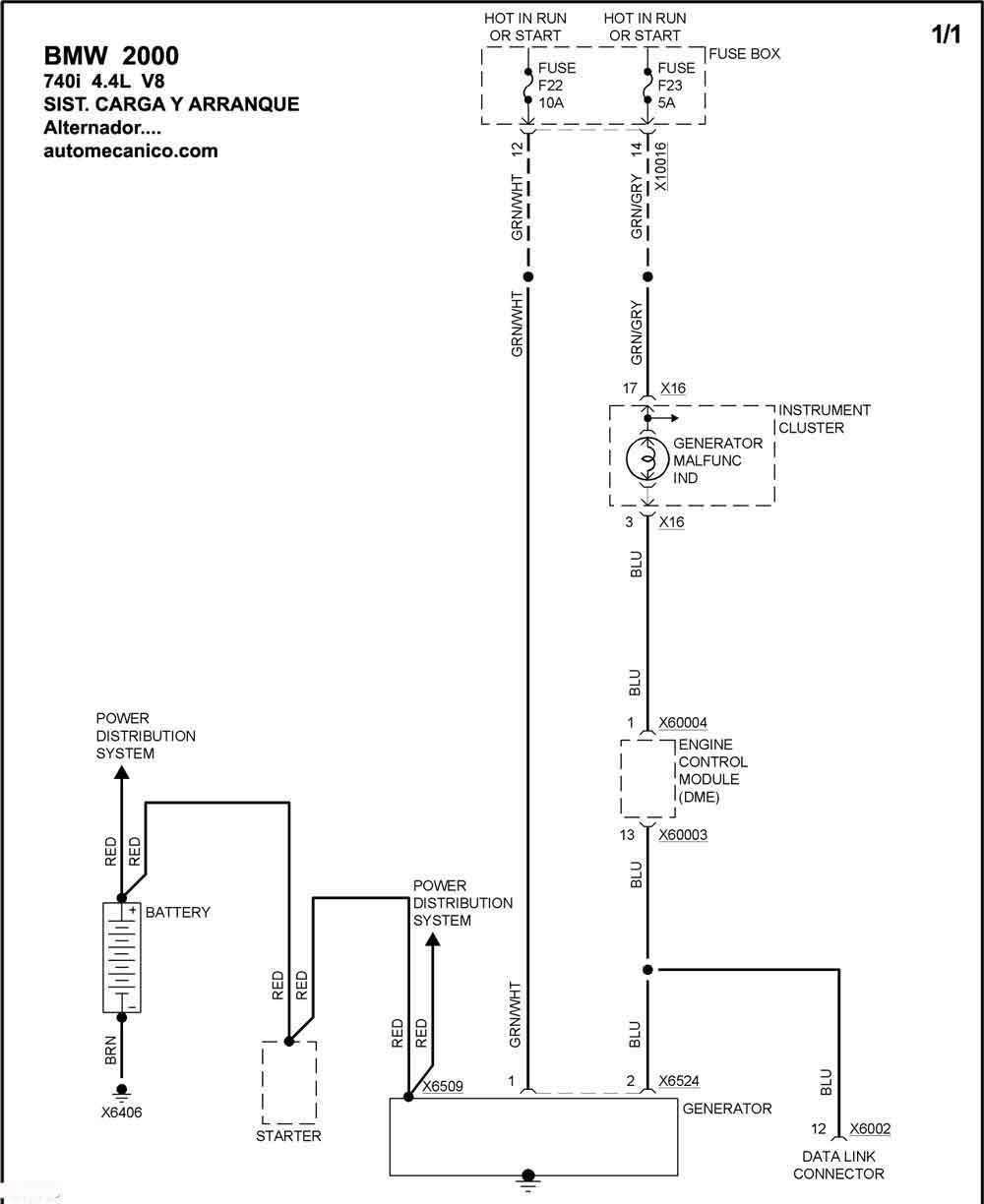

2000 740i  - 4.4L V8  SIST. DE CARGA SIST. DE ARRANQUE

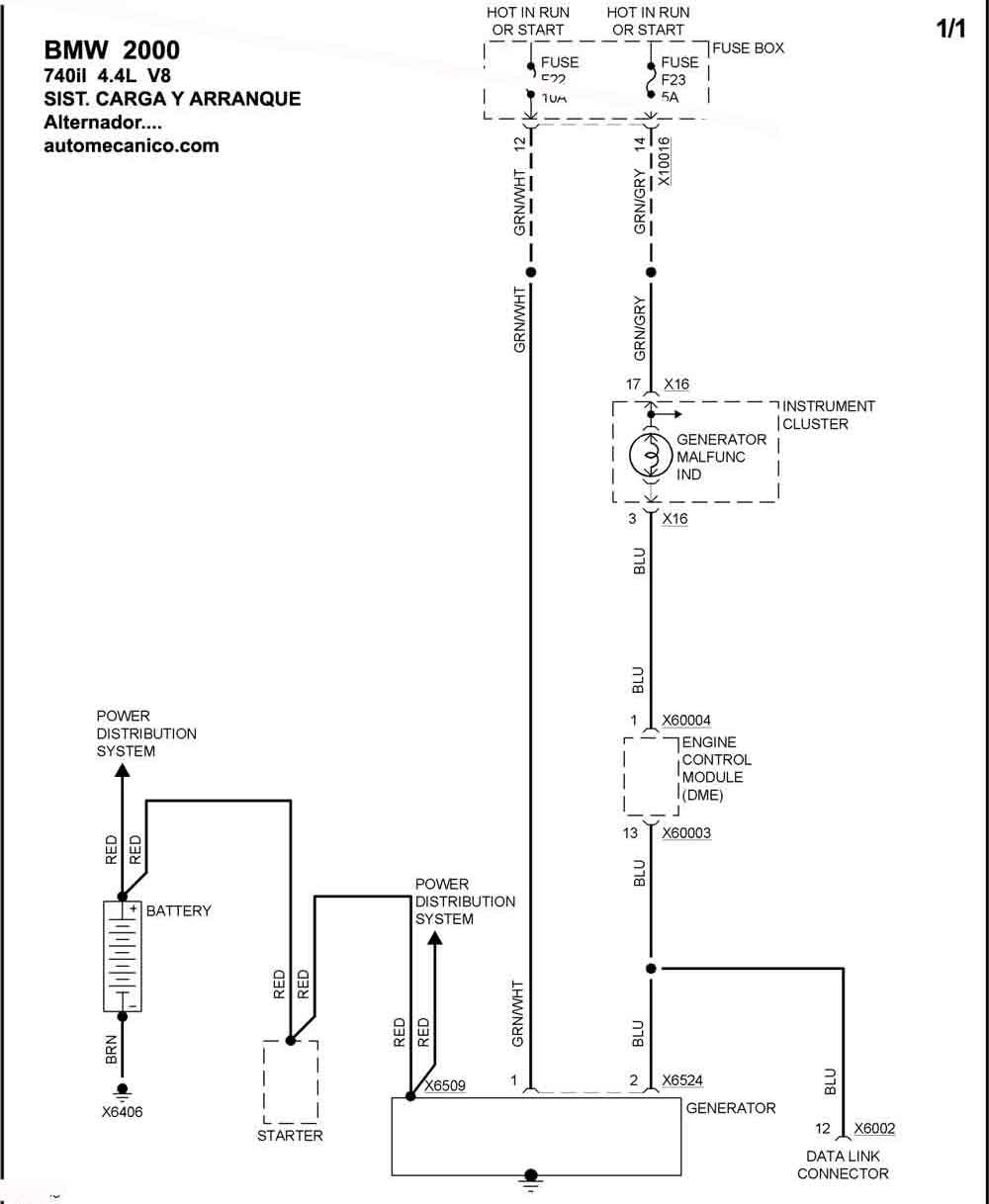

2000 740iL -  4.4L V8 SIST. DE CARGA SIST. DE ARRANQUE

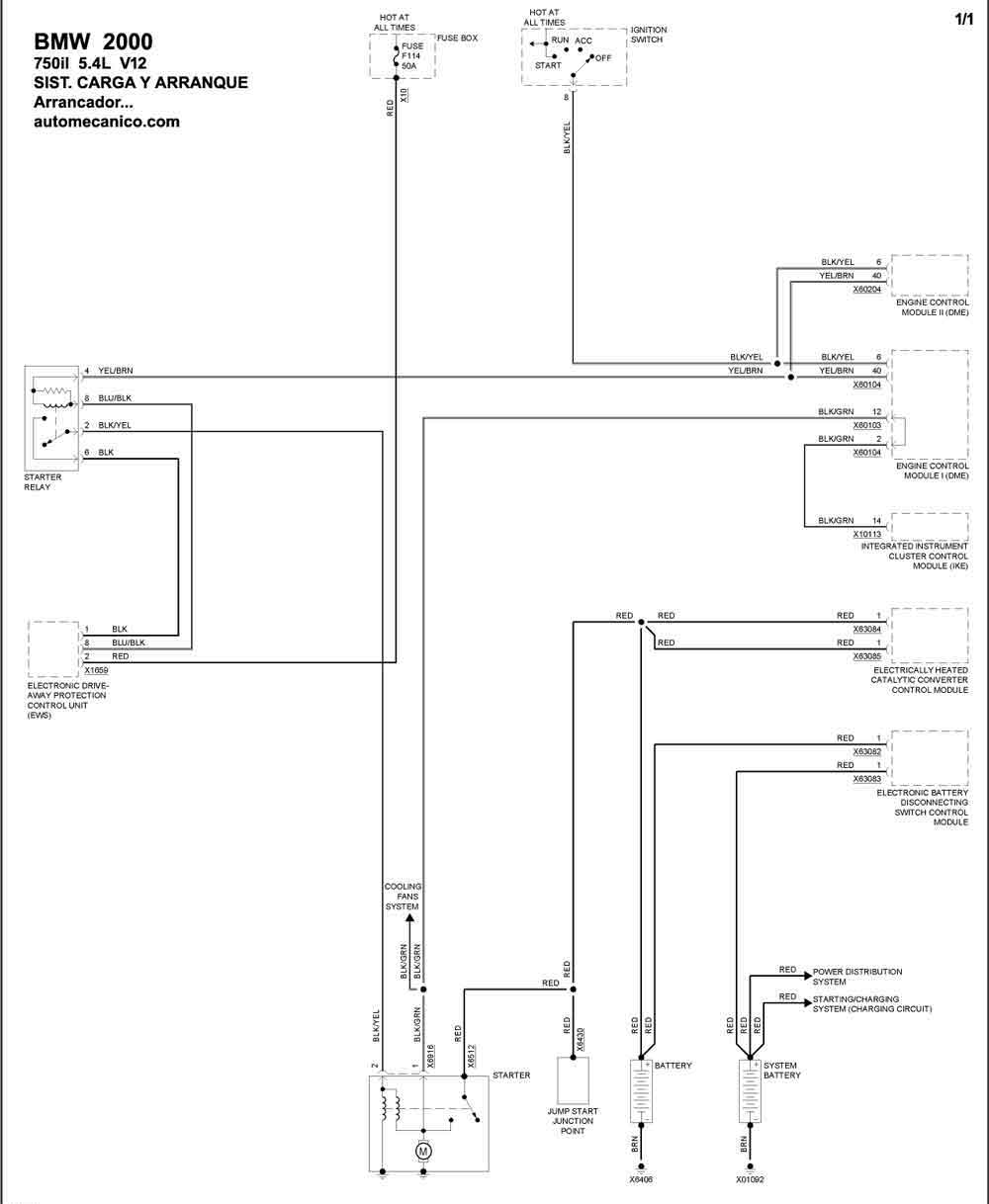

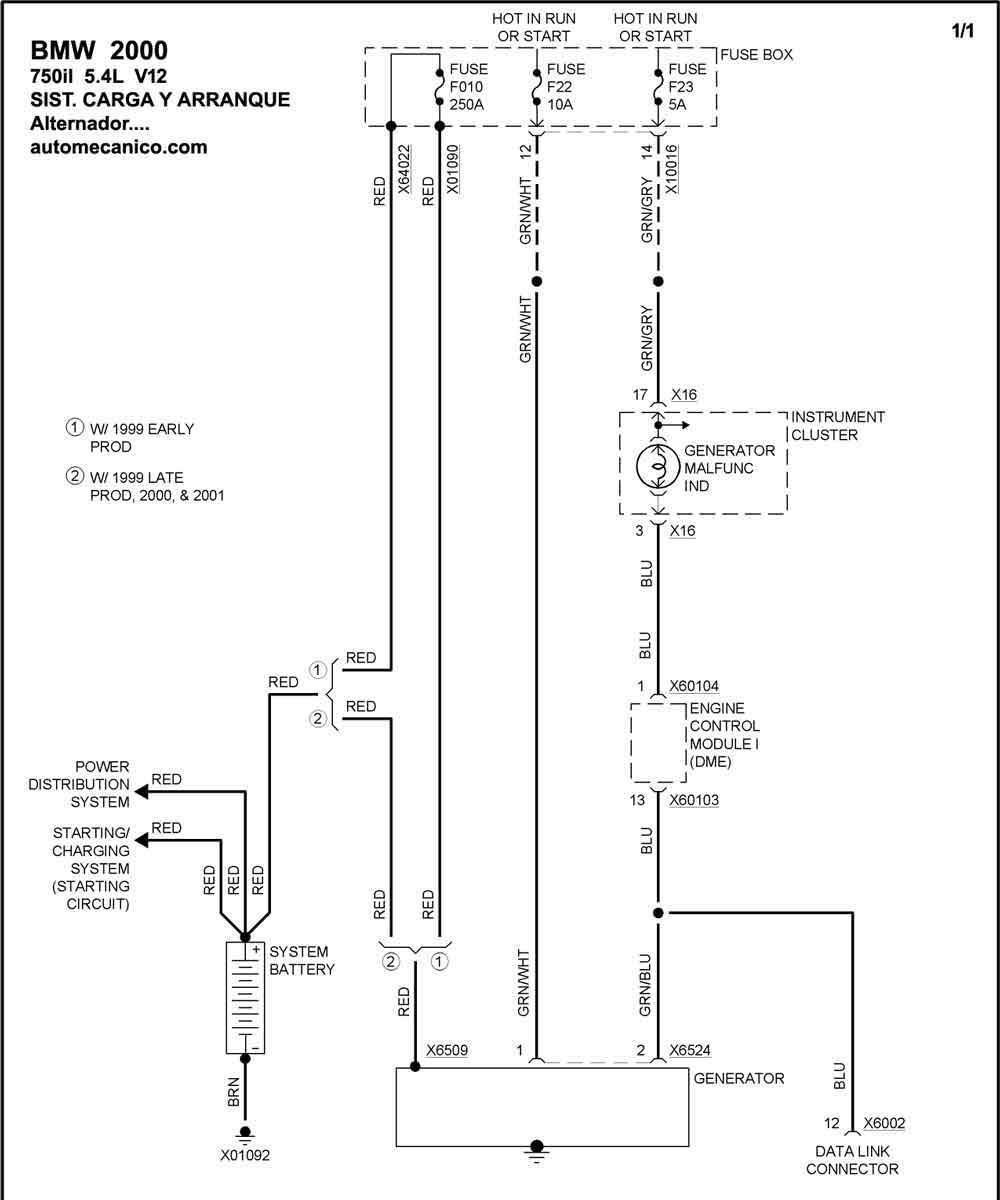

2000 750iL - 5.4L V12 SIST. DE CARGA SIST. DE ARRANQUE
      Volver al listado principal
