DIAGRAMAS - SISTEMA DE CARGA Y ARRANQUE - 2000 - Mecanica Automotriz - INDICE

Diagramas CHEVROLET : Carga y Arranque | Charging and Starting System: - Esquemas - Graphics 2000 -

Diagrama - Alternador y motor de arranque - conexiones . Vehiculos CHEVROLET 2000

En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y motor de arranque [arrancador, marcha, motor de partida, Starter, etc.]
Alternador - Arrancador - Diagramas - Esquemas - Graphics
Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador [Generador] y/o; Arrancador [Motor de arranque, Marcha, Starter] - INDICE: CHEVROLET - 2000 -
YEAR Modelo Alternador Arrancador

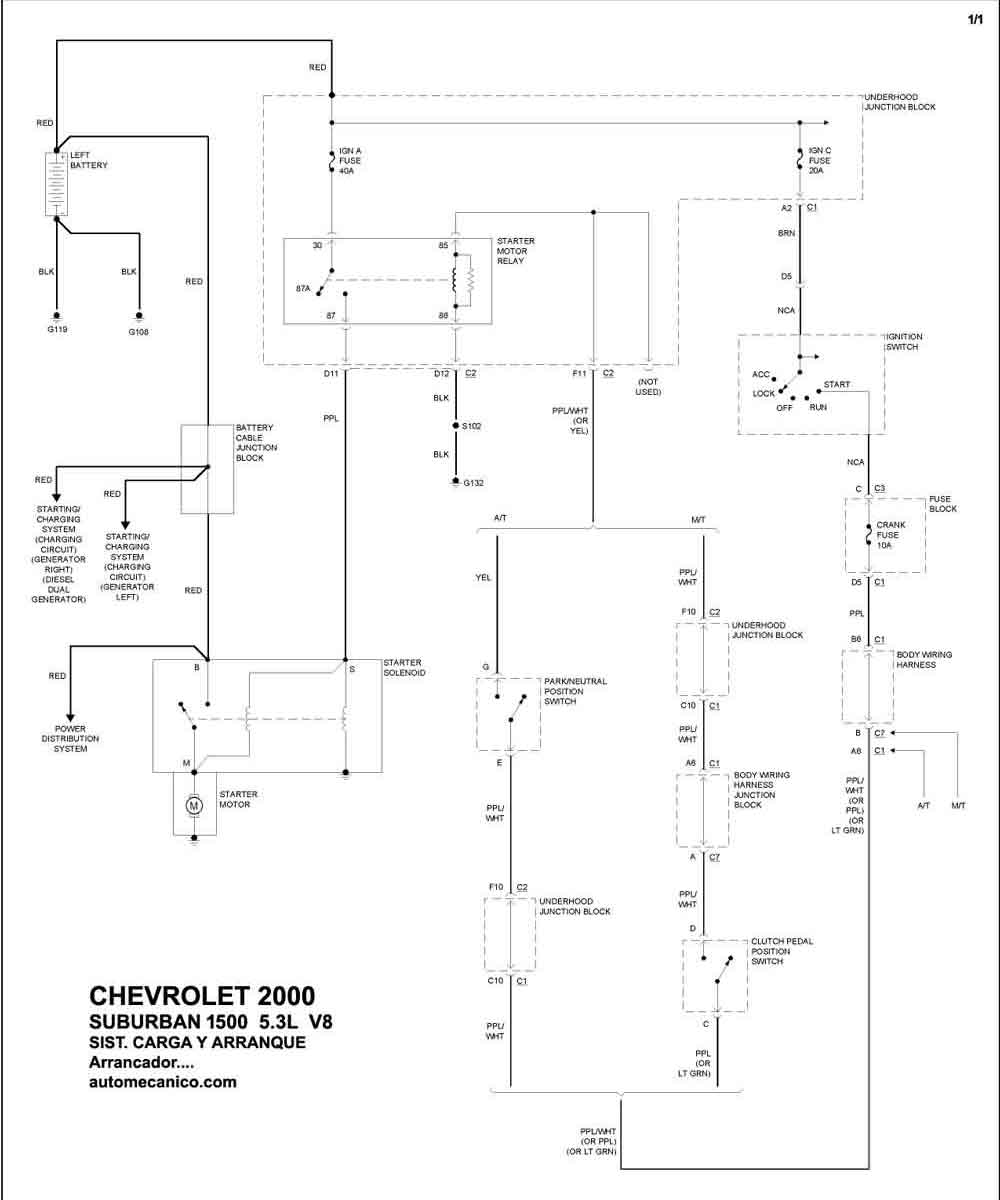

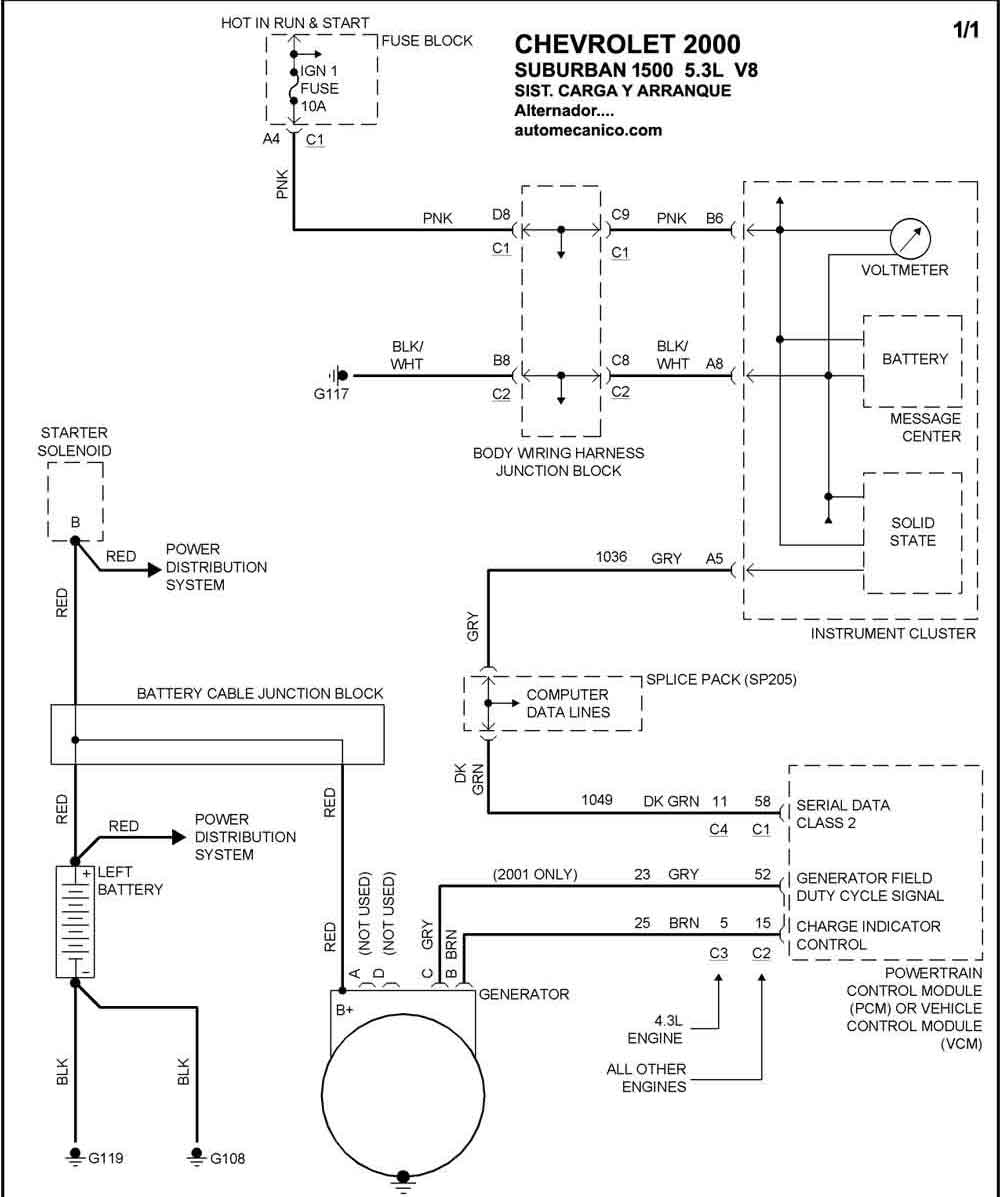

2000 SUBURBAN  1500 - 5.3L V8 SIST. DE CARGA SIST. DE ARRANQUE
2000 SUBURBAN  2500 - 6.0L V8 SIST. DE CARGA SIST. DE ARRANQUE

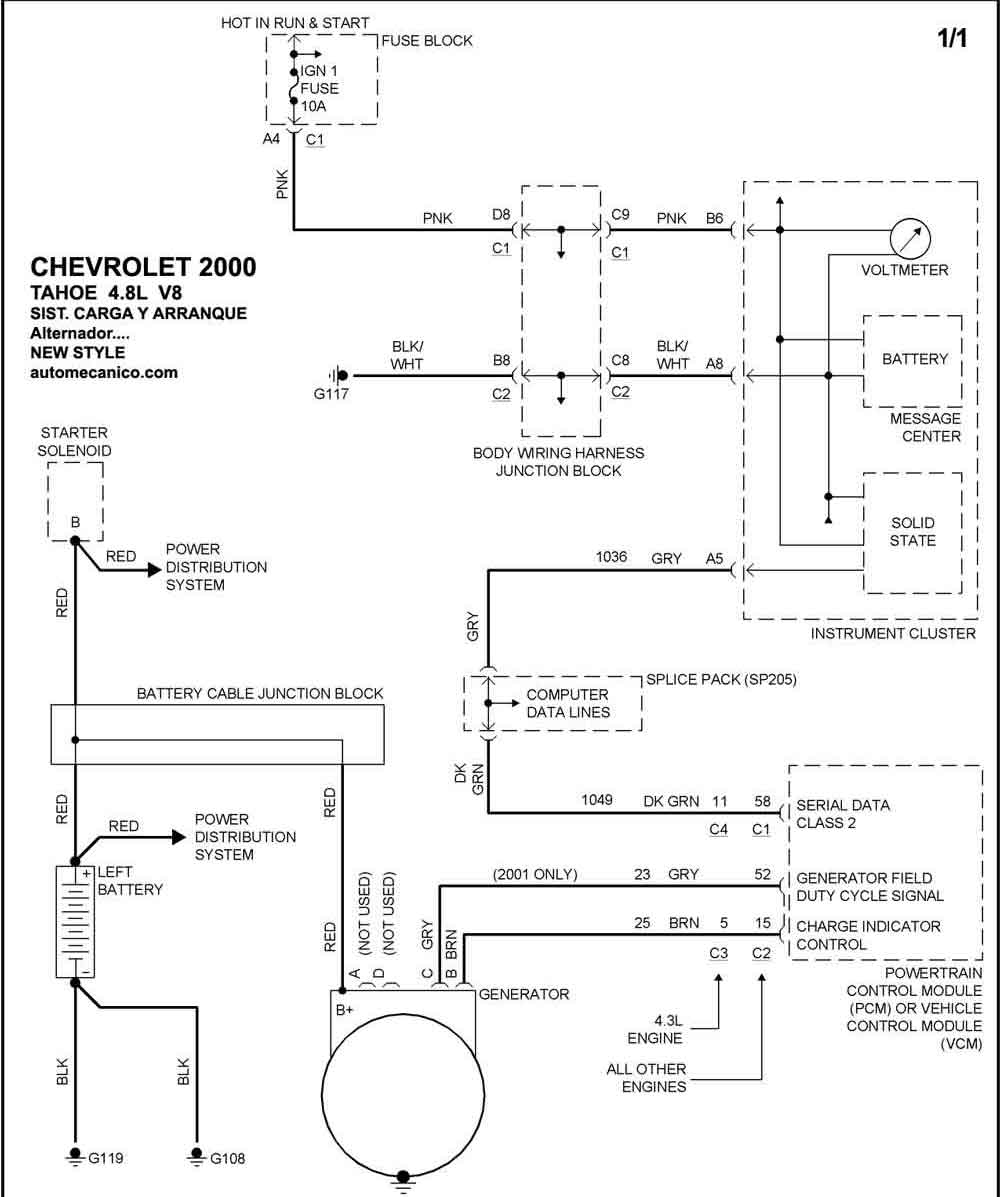

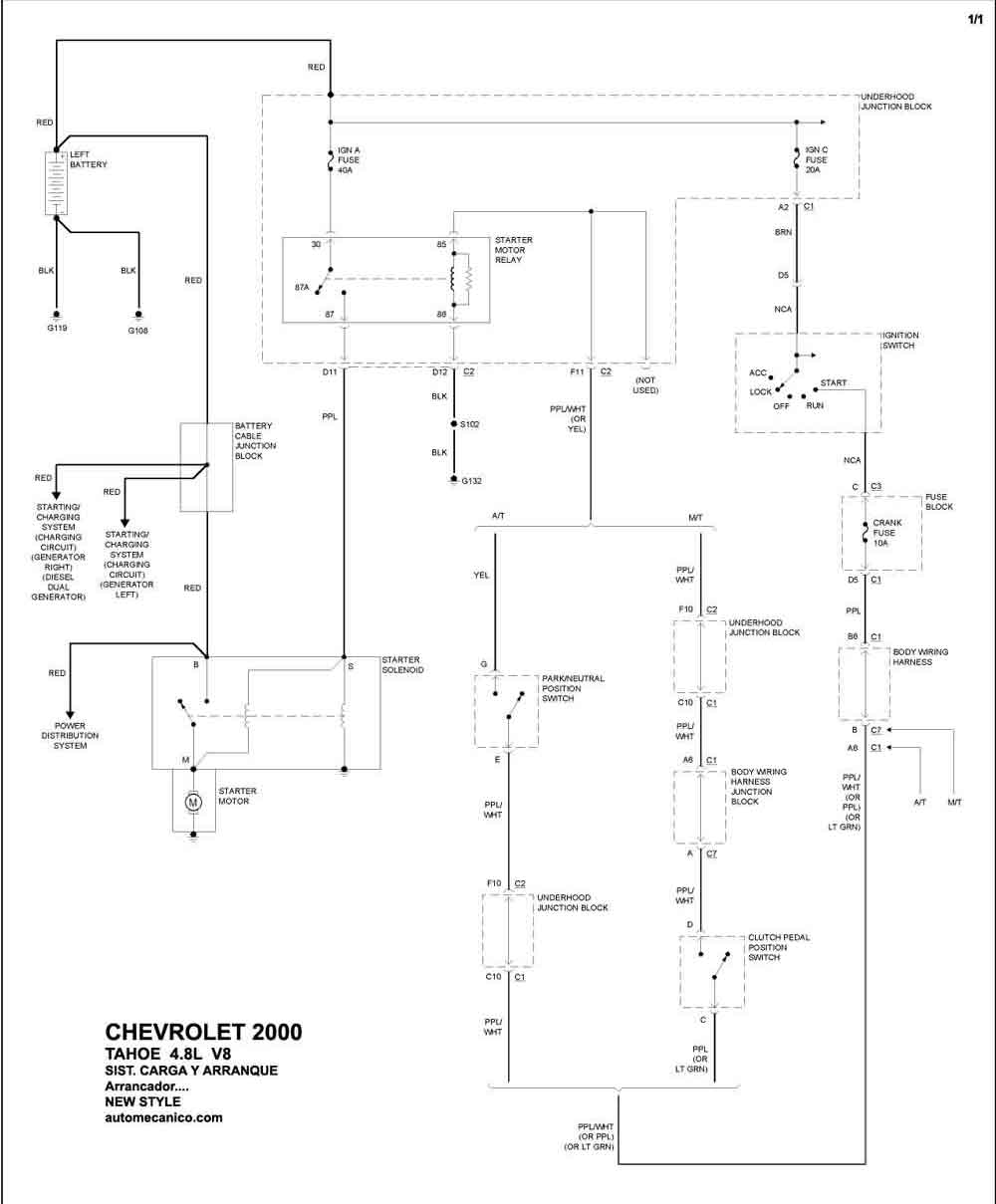

2000 TAHOE - 4.8L V8  SIST. DE CARGA SIST. DE ARRANQUE

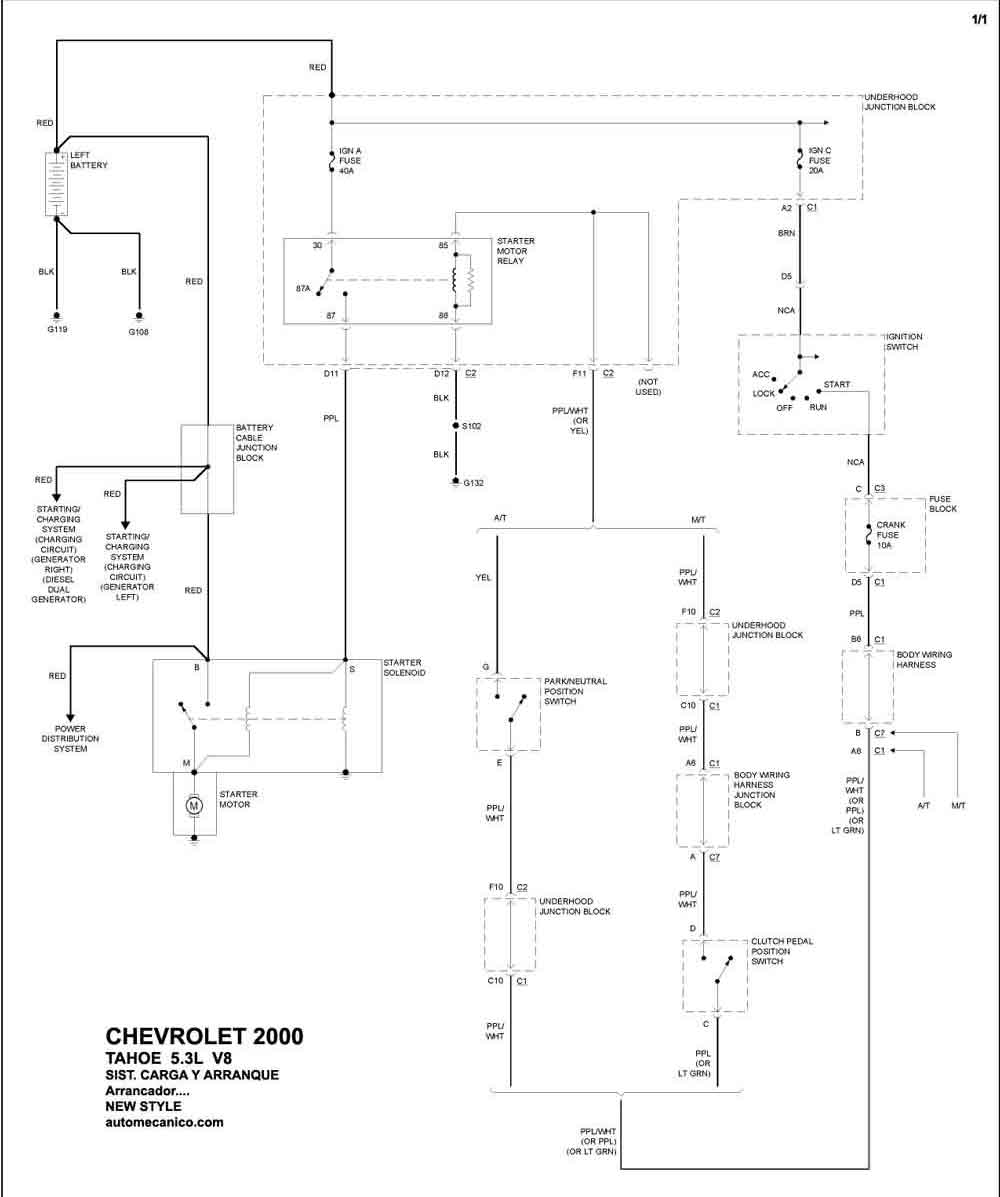

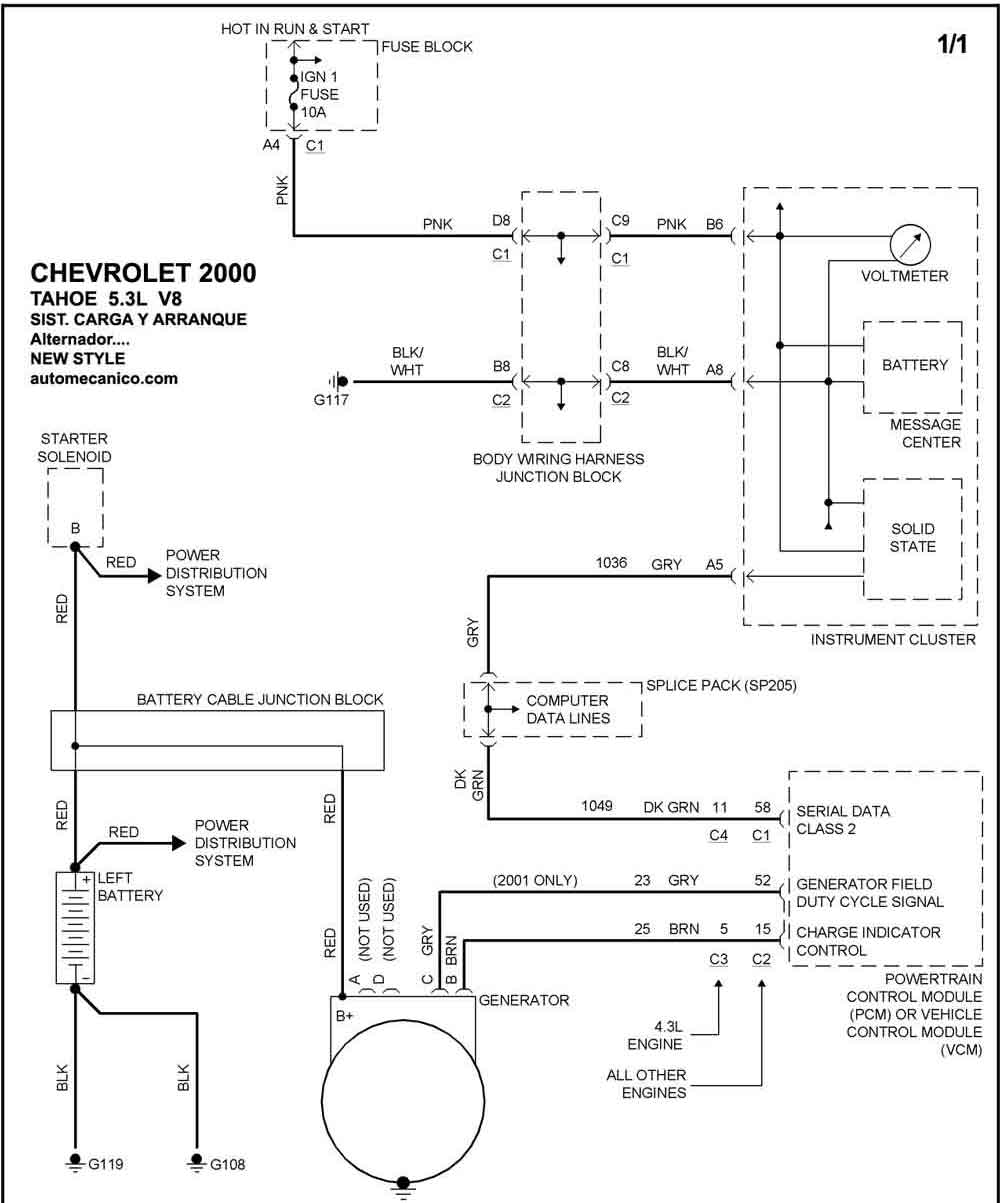

2000 TAHOE - 5.3L V8 SIST. DE CARGA SIST. DE ARRANQUE

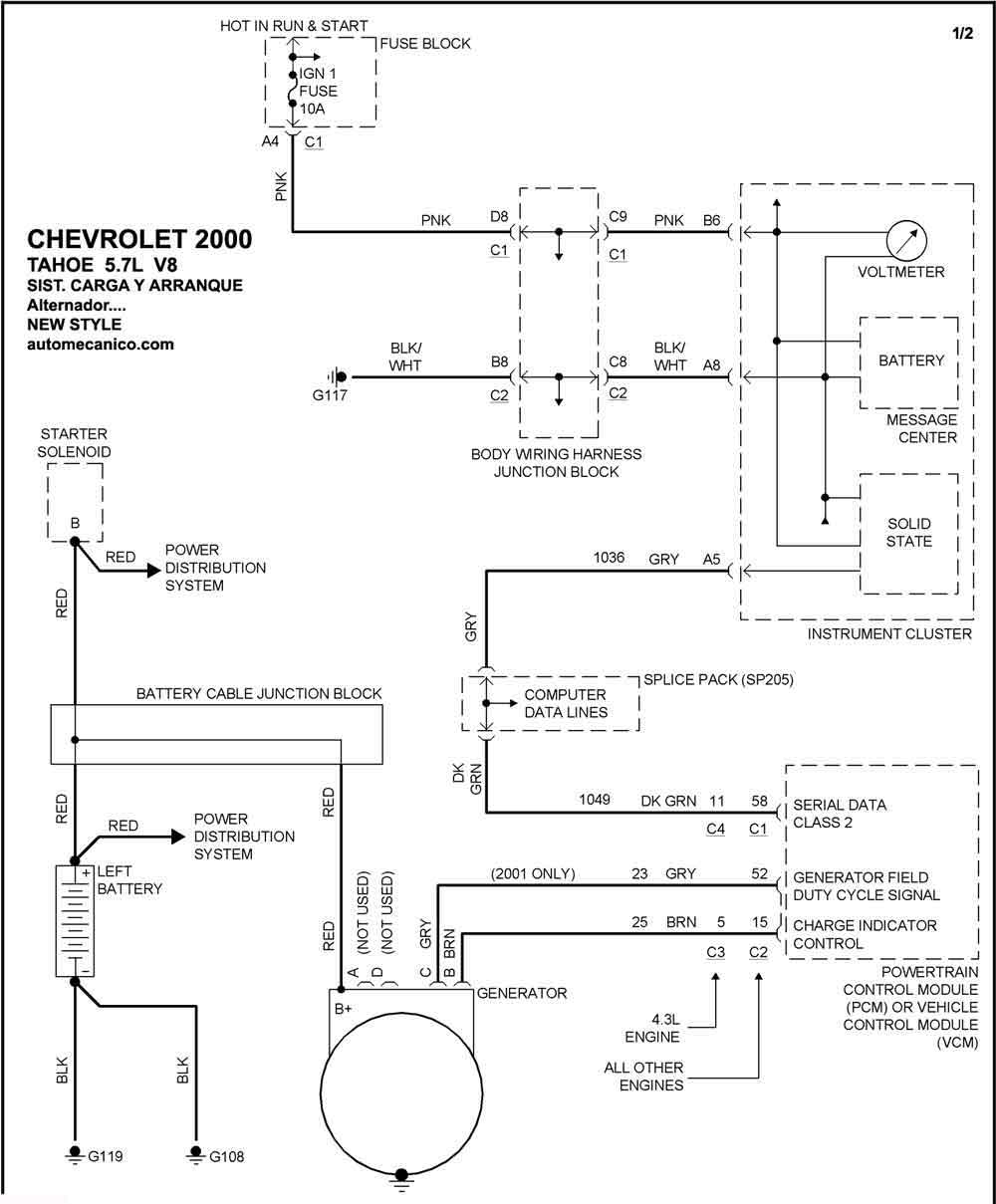

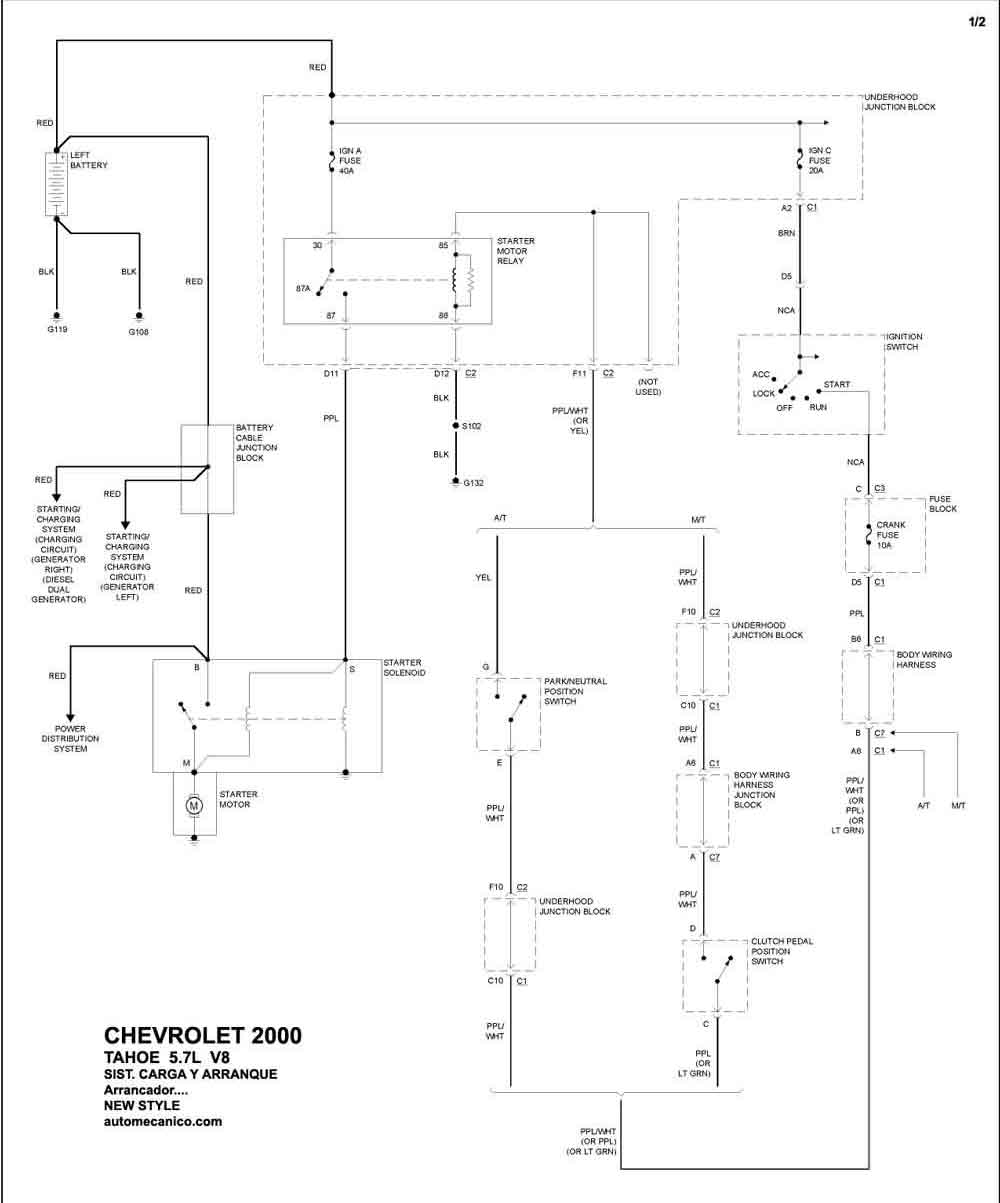

2000 TAHOE - 5.7L V8    New Style SIST. DE CARGA SIST. DE ARRANQUE

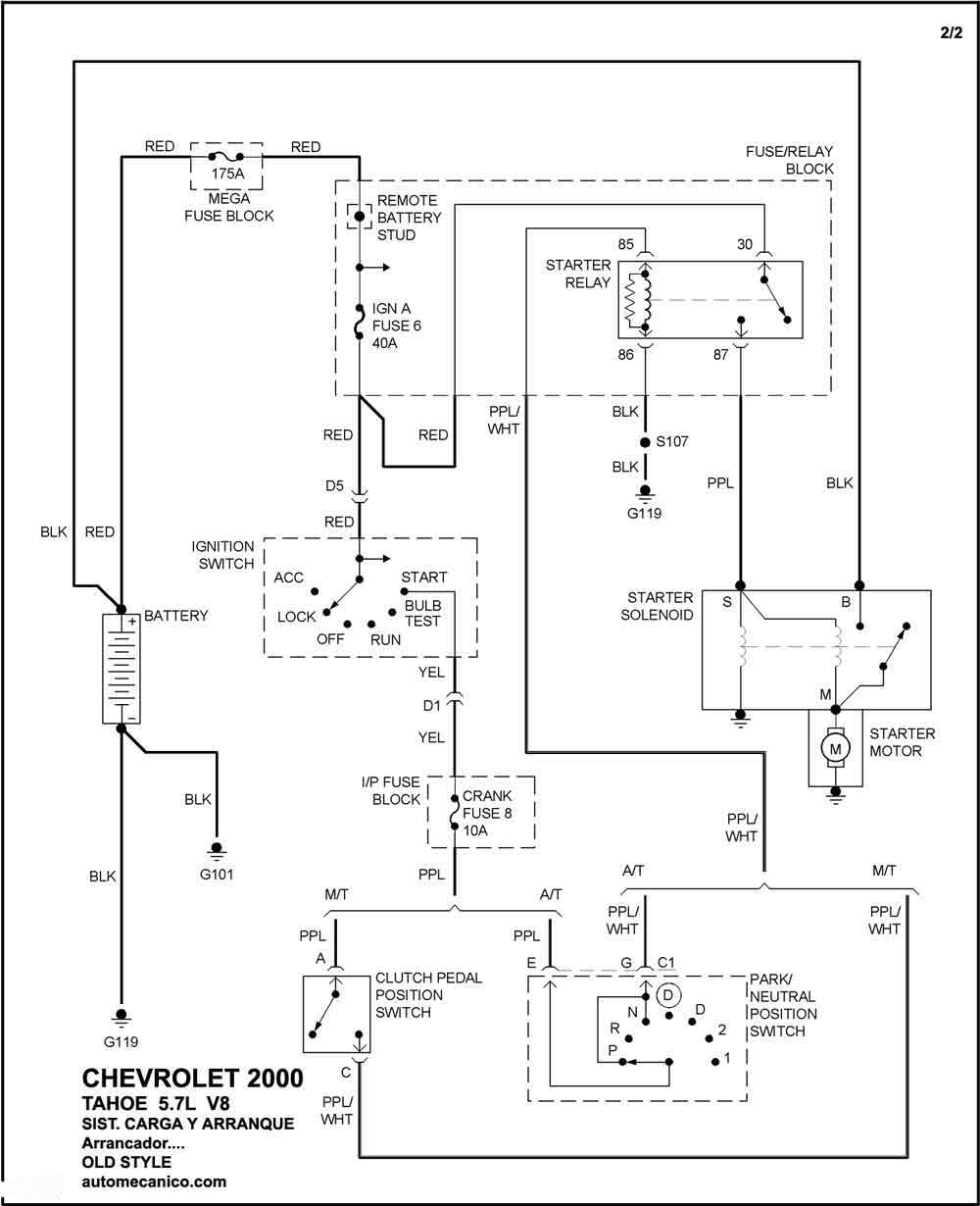

2000 TAHOE - 5.7L V8   Old Style SIST. DE CARGA SIST. DE ARRANQUE

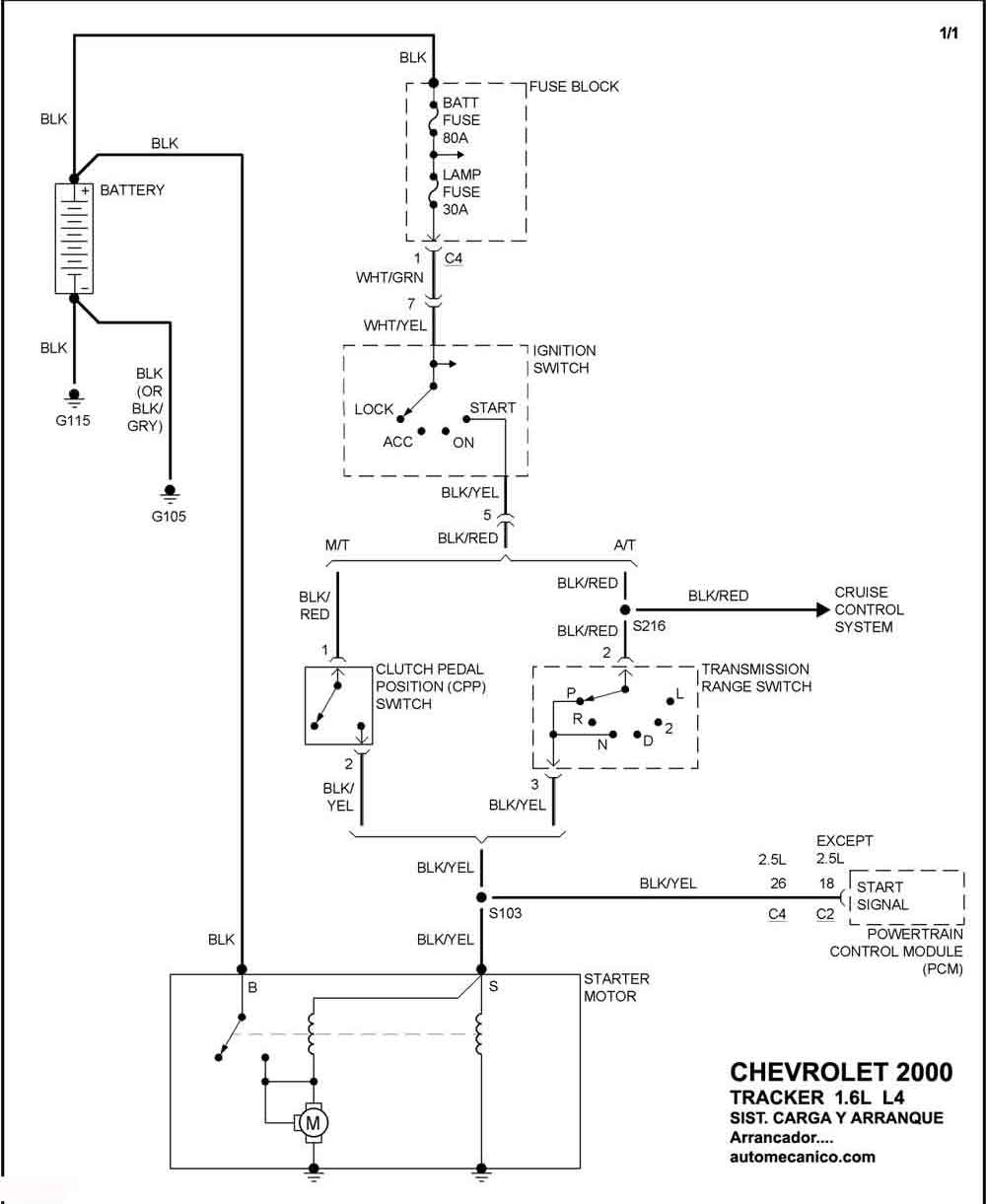

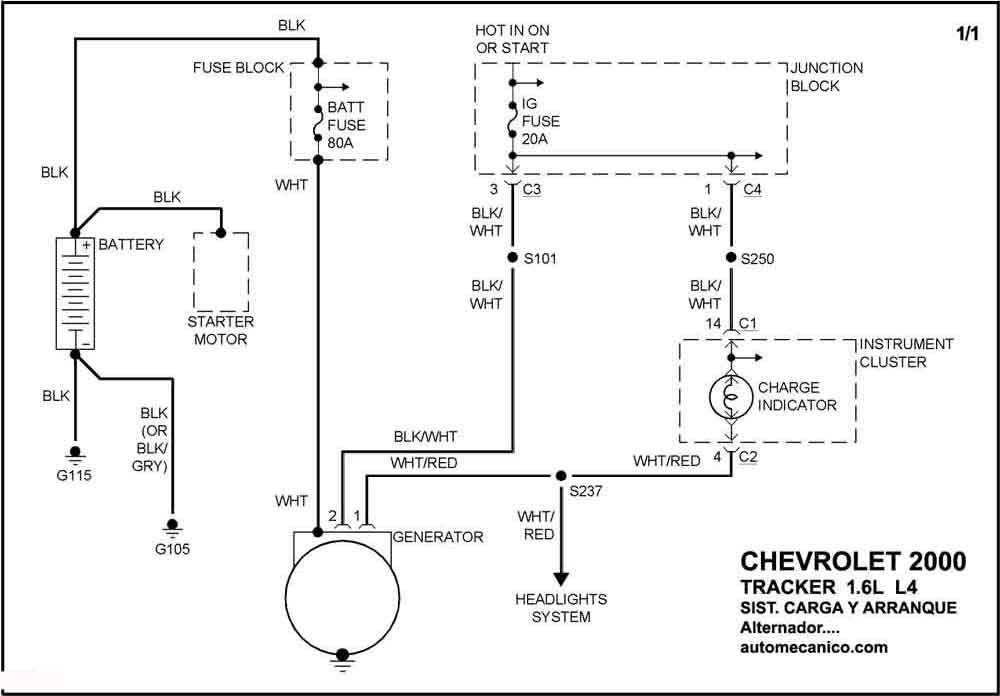

2000 TRACKER - 1.6L L4 SIST. DE CARGA SIST. DE ARRANQUE

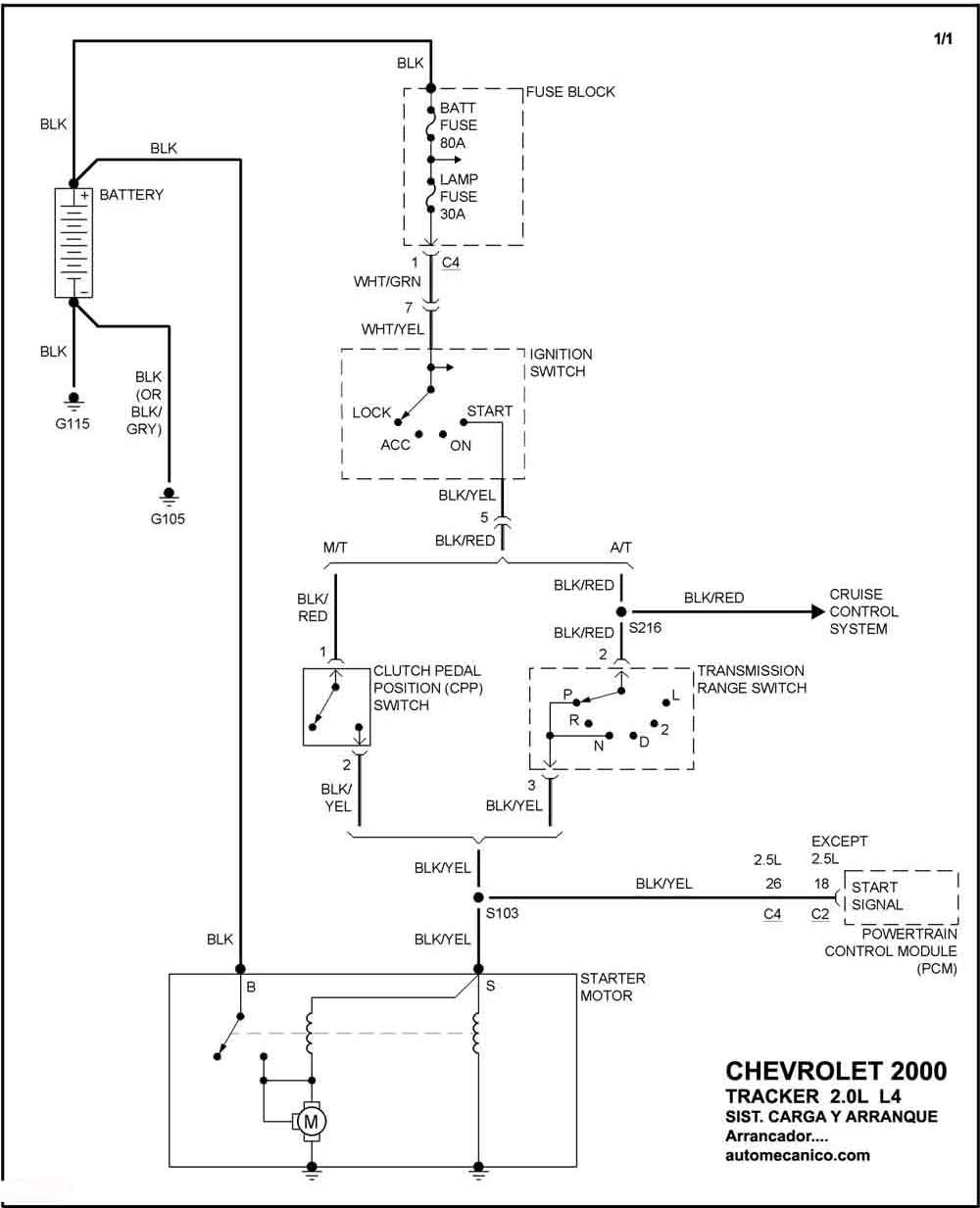

2000 TRACKER - 2.0L L4  SIST. DE CARGA SIST. DE ARRANQUE

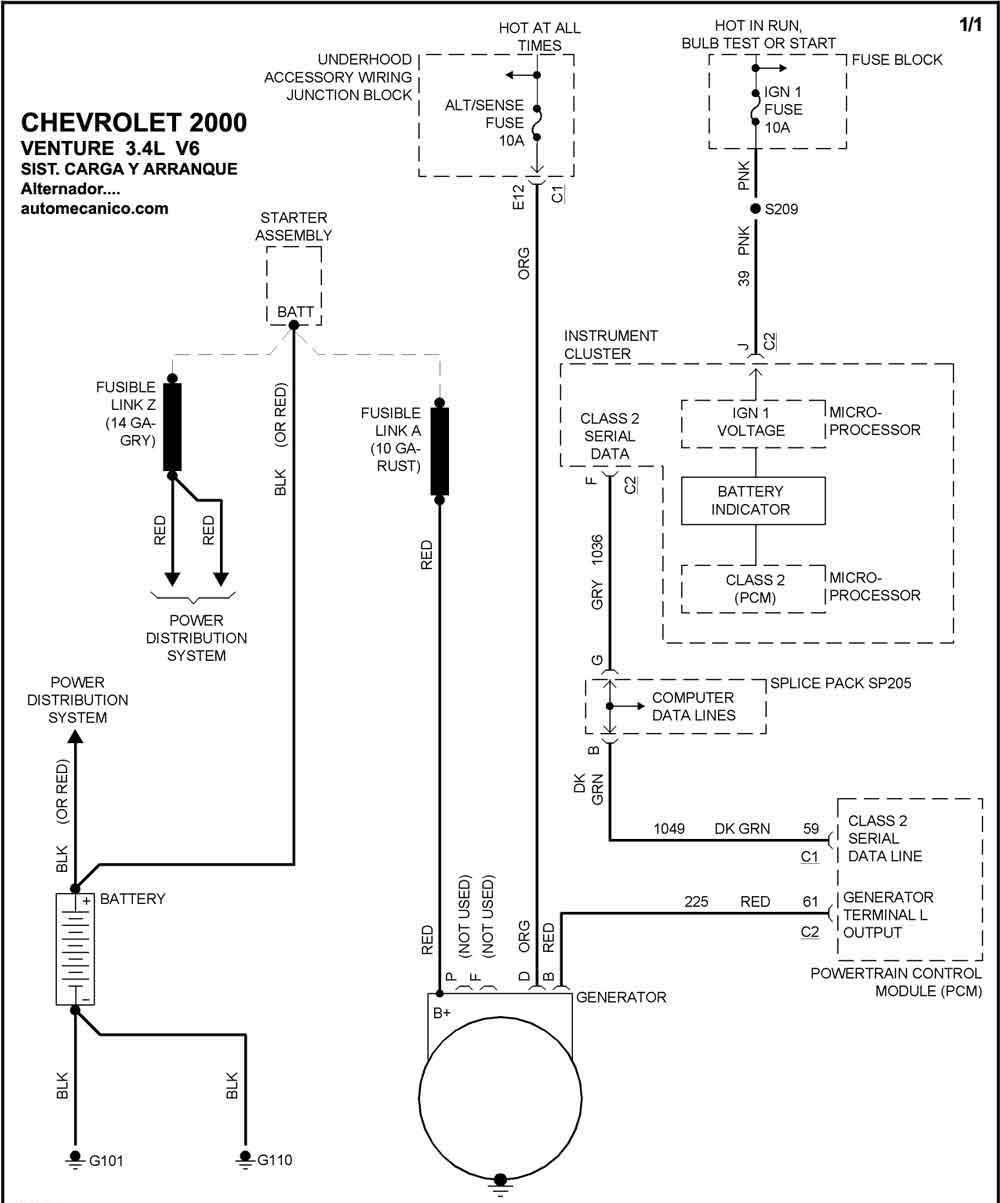

2000 VENTURE - 3.4L V6 SIST. DE CARGA SIST. DE ARRANQUE
