DIAGRAMAS - SISTEMA DE CARGA Y ARRANQUE - 2000 - Mecanica Automotriz - INDICE

Diagramas CHRYSLER : Carga y Arranque | Charging and Starting System: - Esquemas - Graphics 2000 -

Diagrama - Alternador y motor de arranque - conexiones . Vehiculos CHRYSLER 2000

En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y motor de arranque [arrancador, marcha, motor de partida, Starter, etc.]
Alternador - Arrancador - Diagramas - Esquemas - Graphics
Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador [Generador] y/o; Arrancador [Motor de arranque, Marcha, Starter] - INDICE: CHRYSLER - 2000 -
YEAR Modelo Alternador Arrancador

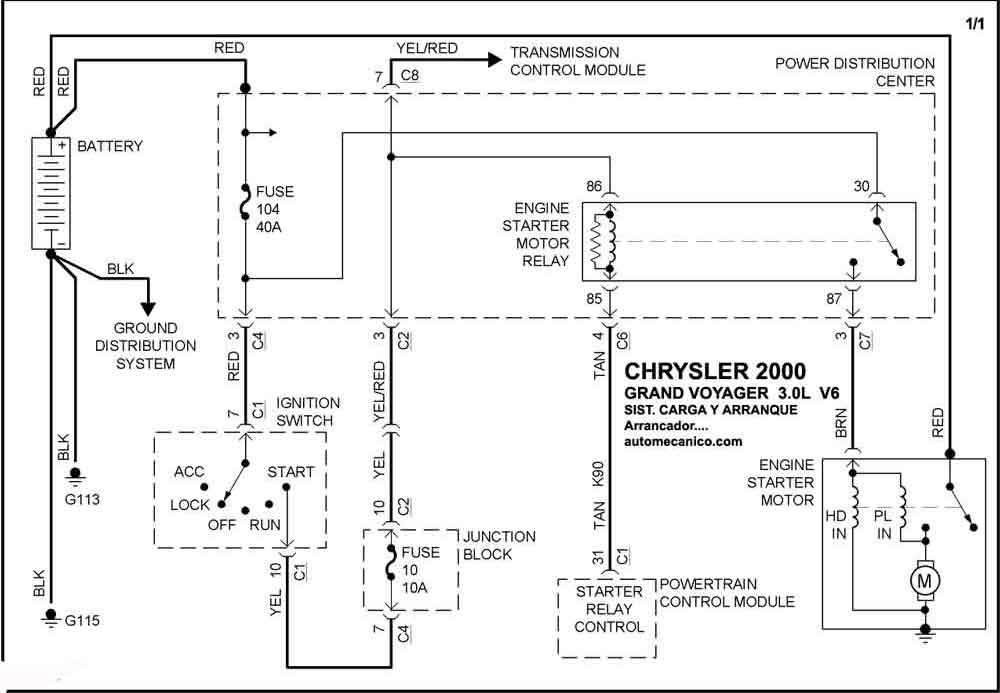

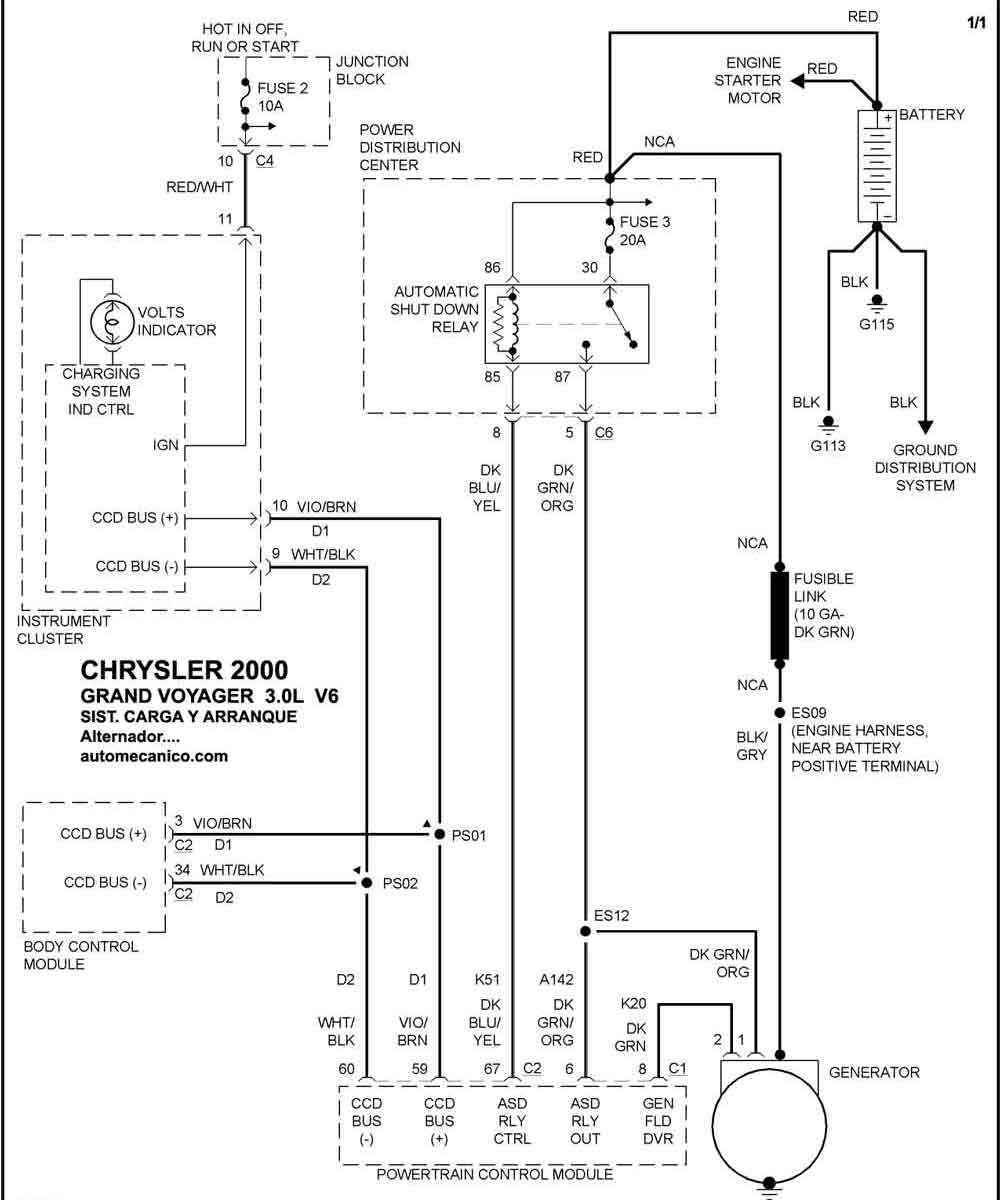

2000 GRAND VOYAGER - 3.0L V6 SIST. DE CARGA SIST. DE ARRANQUE

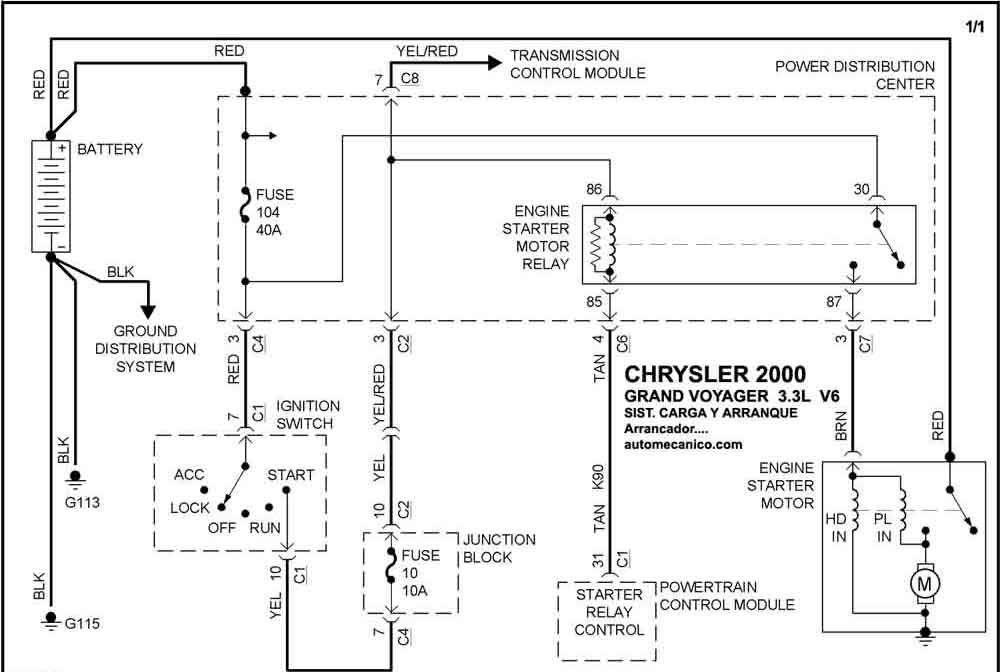

2000 GRAND VOYAGER - 3.3L V6 SIST. DE CARGA SIST. DE ARRANQUE

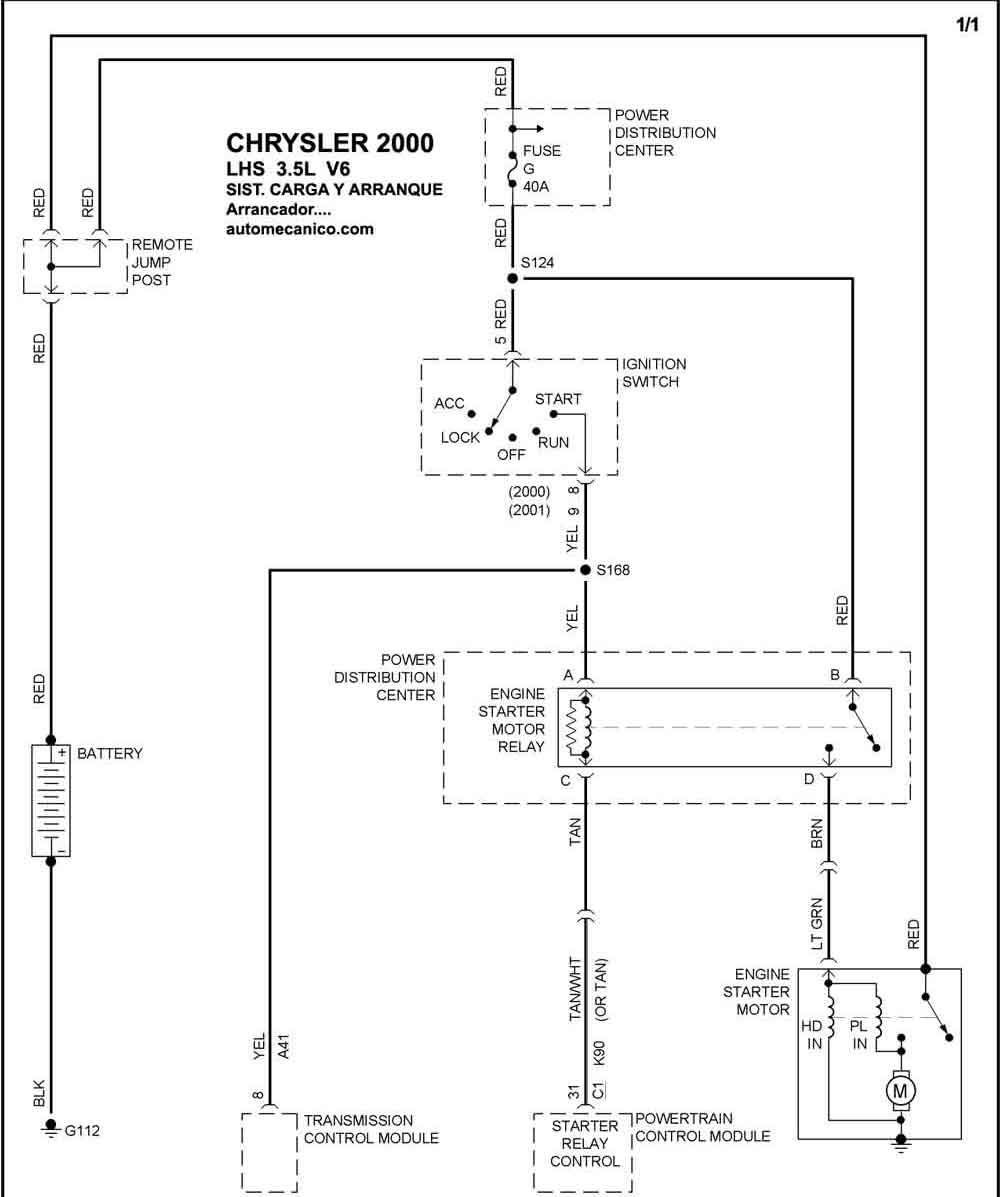

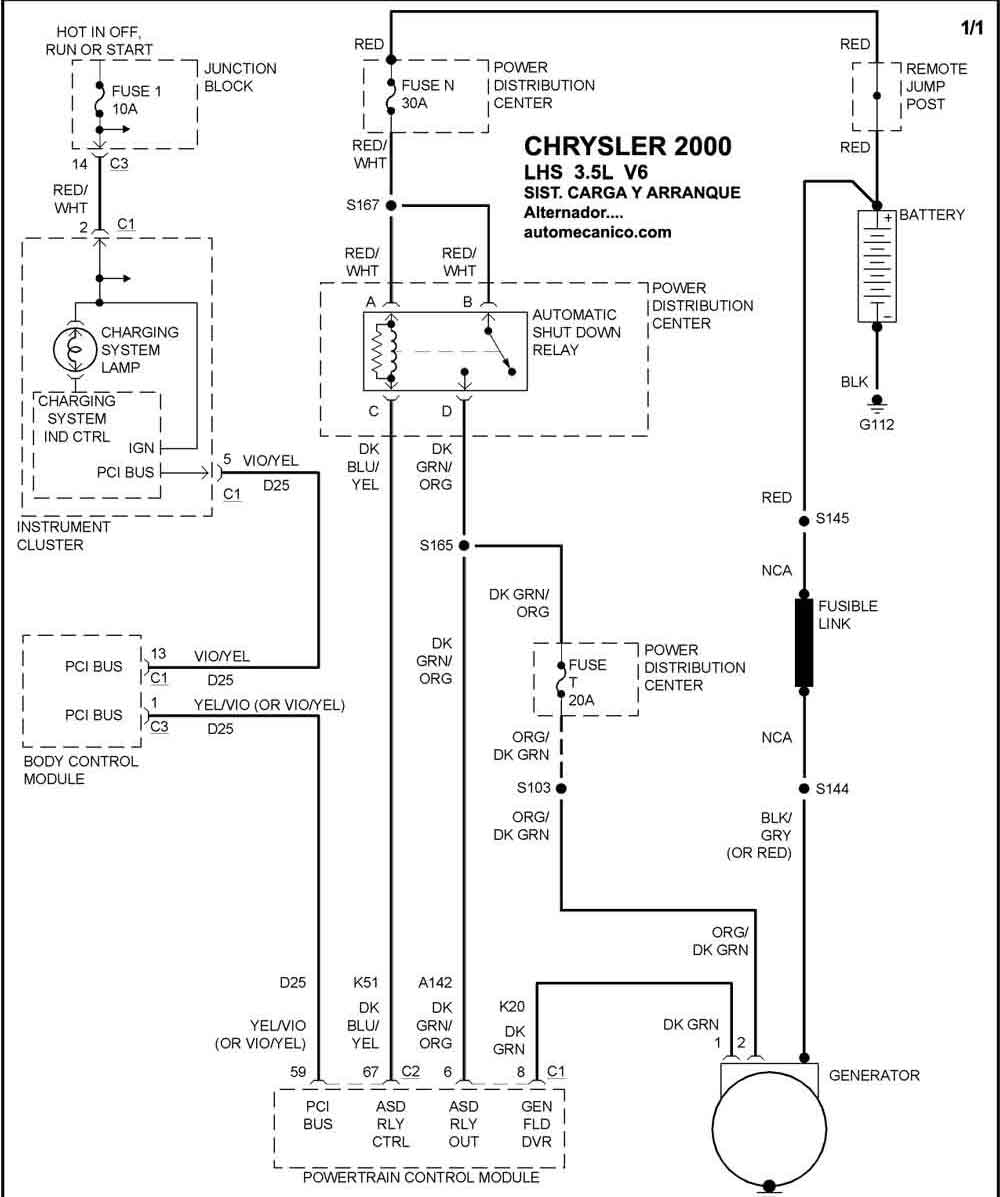

2000 LHS - 3.5L V6 SIST. DE CARGA SIST. DE ARRANQUE

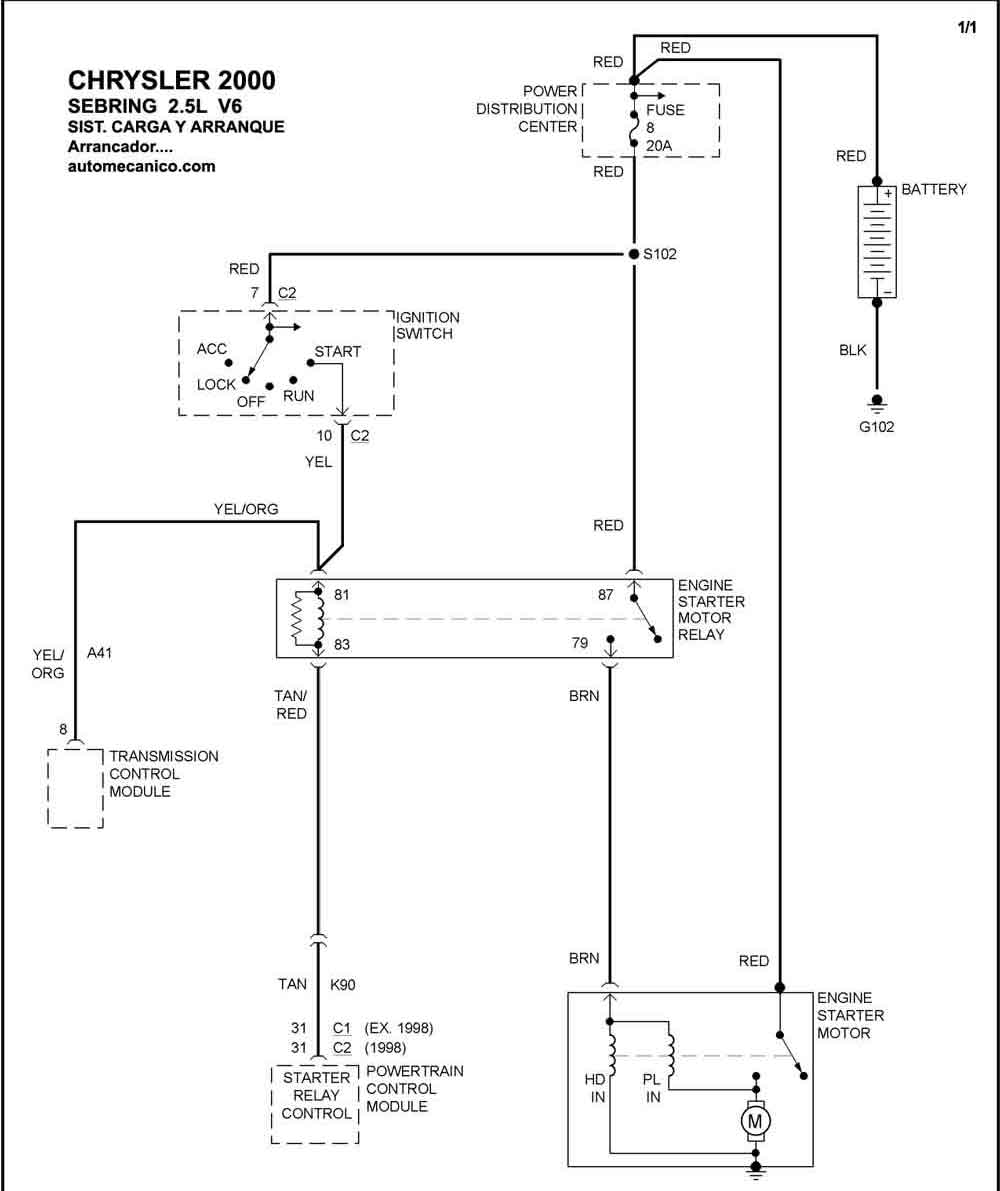

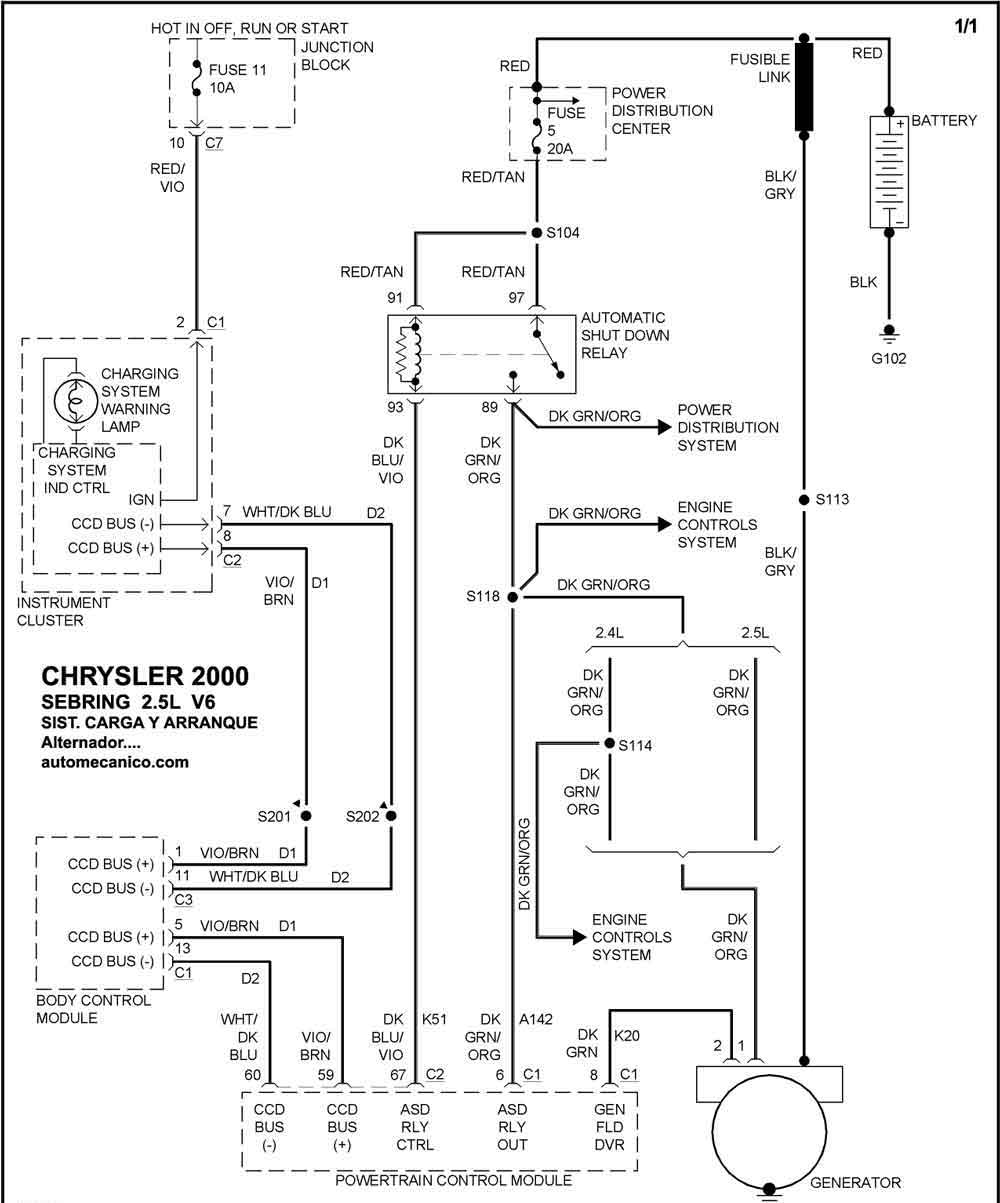

2000 SEBRING  -  2.5L V6 SIST. DE CARGA SIST. DE ARRANQUE
