| DIAGRAMAS - SISTEMA DE CARGA Y ARRANQUE - 2000 - Mecanica Automotriz - INDICE |
Diagramas FORD : Carga y Arranque | Charging and Starting System: - Esquemas - Graphics 2000 - |
|
Diagrama - Alternador y motor de arranque - conexiones . Vehiculos
FORD 2000 En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y motor de arranque [arrancador, marcha, motor de partida, Starter, etc.] |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador [Generador] y/o; Arrancador [Motor de arranque, Marcha, Starter] - INDICE: FORD - 2000 - |
| YEAR | Modelo | Alternador | Arrancador |

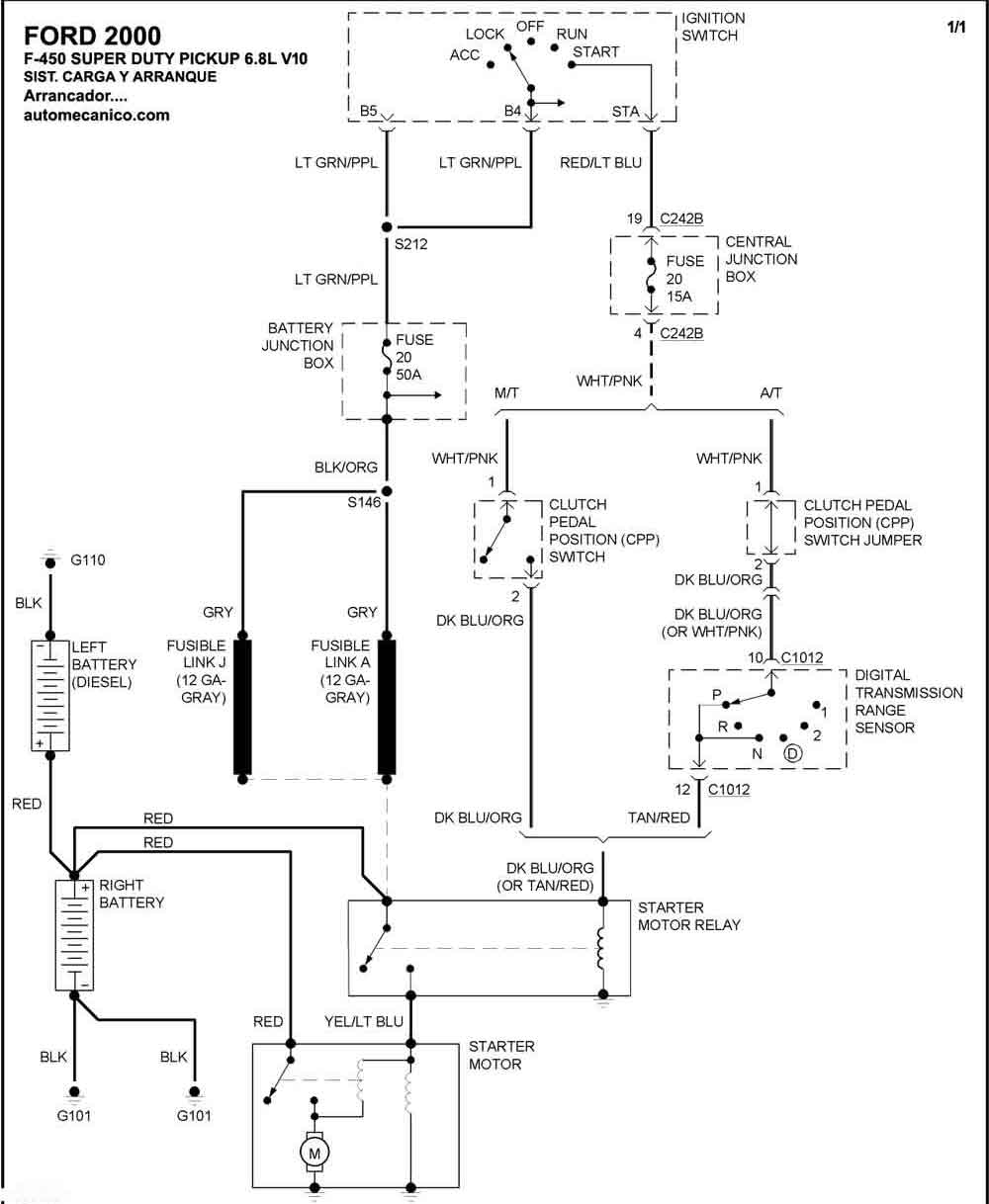

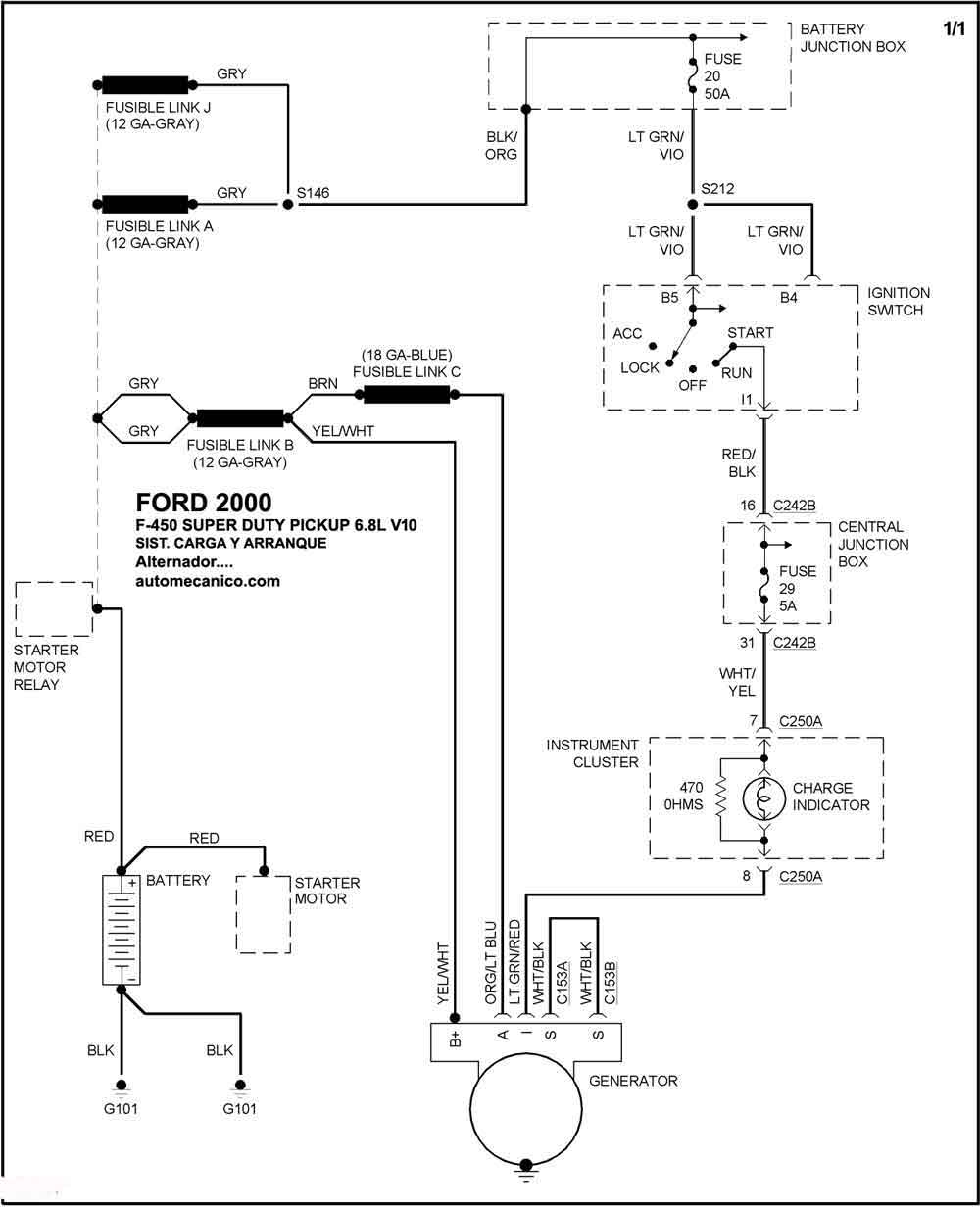

| 2000 | F-450 SD PICK-UP - 6.8L V10 CIL. | SIST. DE CARGA | SIST. DE ARRANQUE |

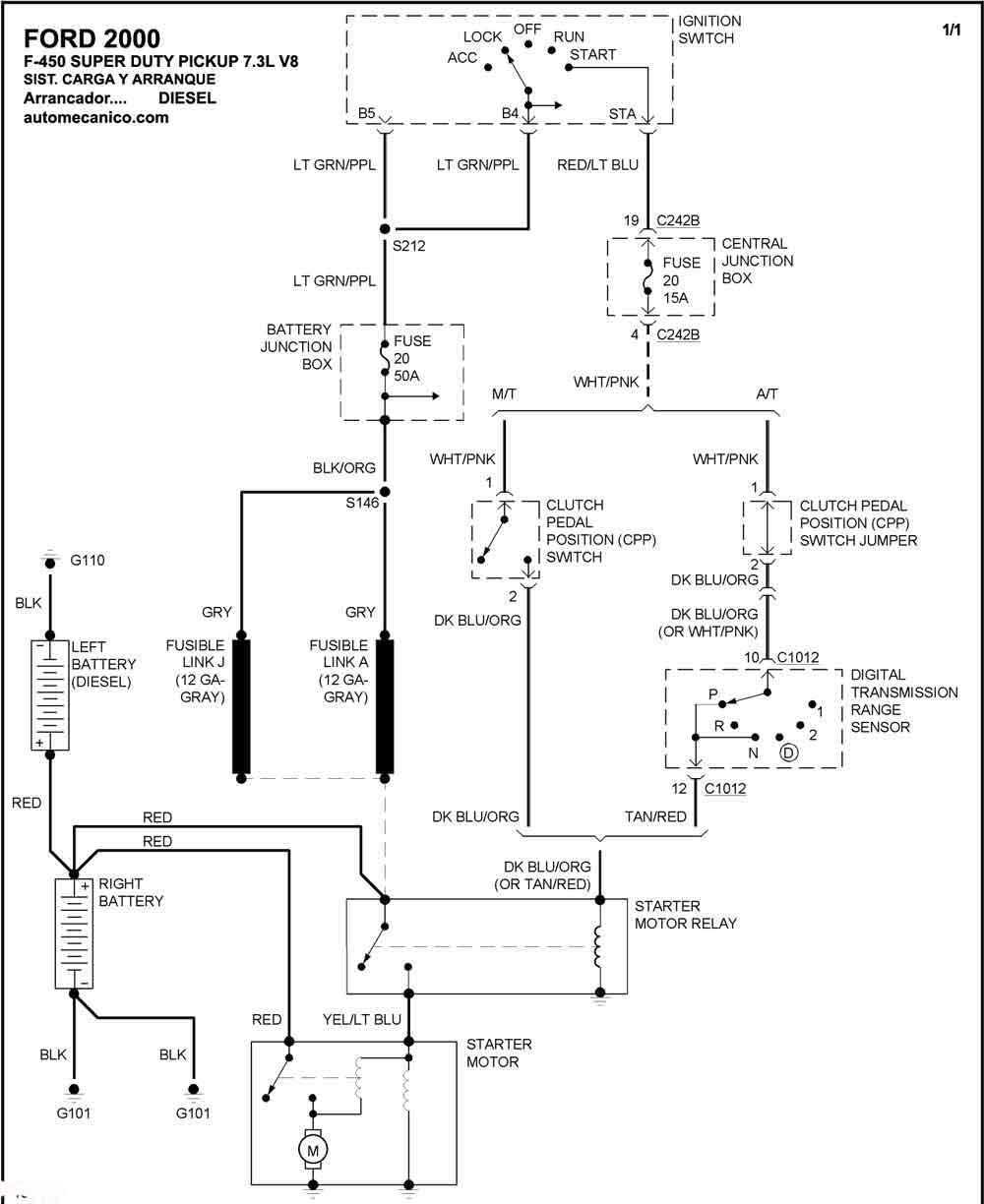

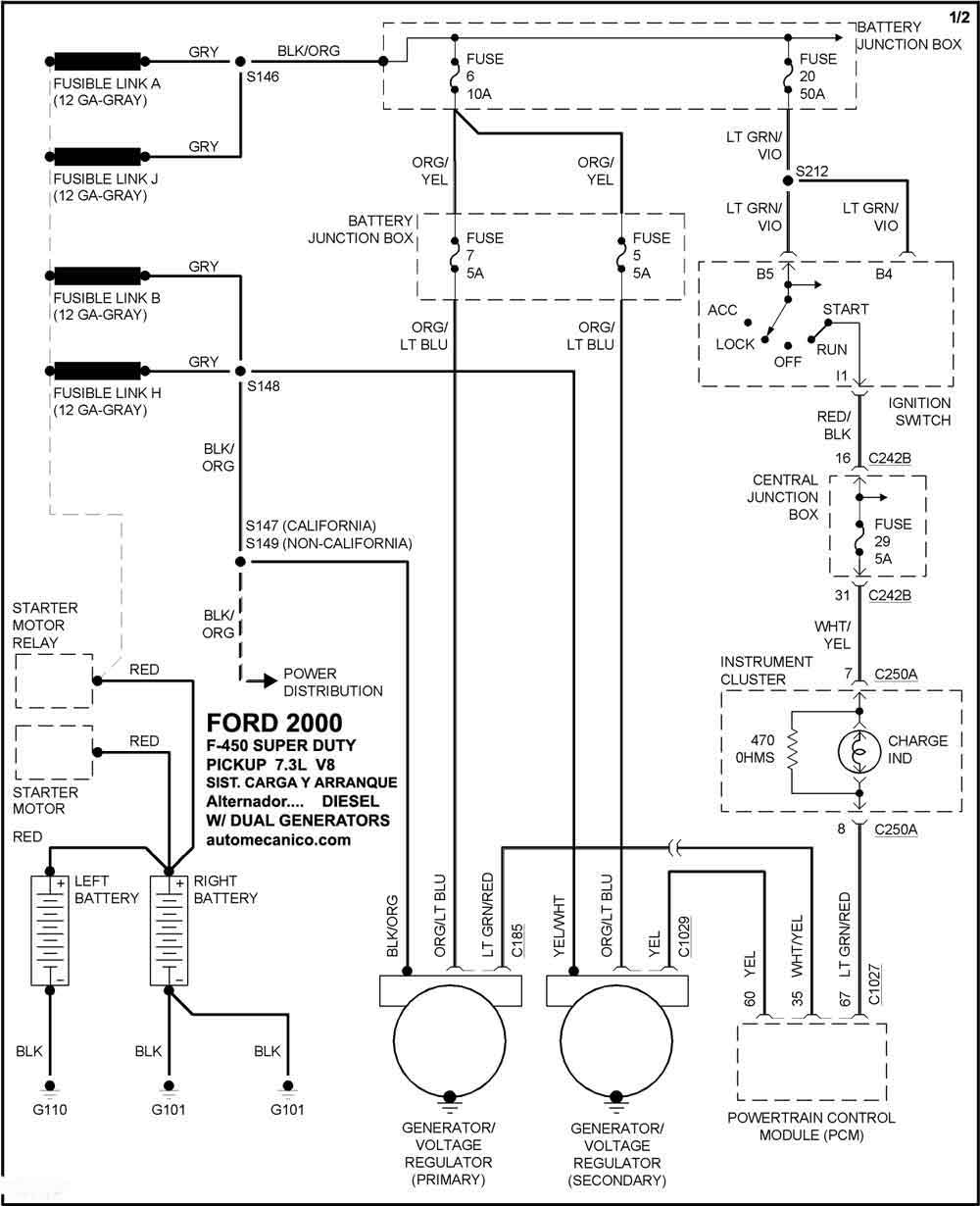

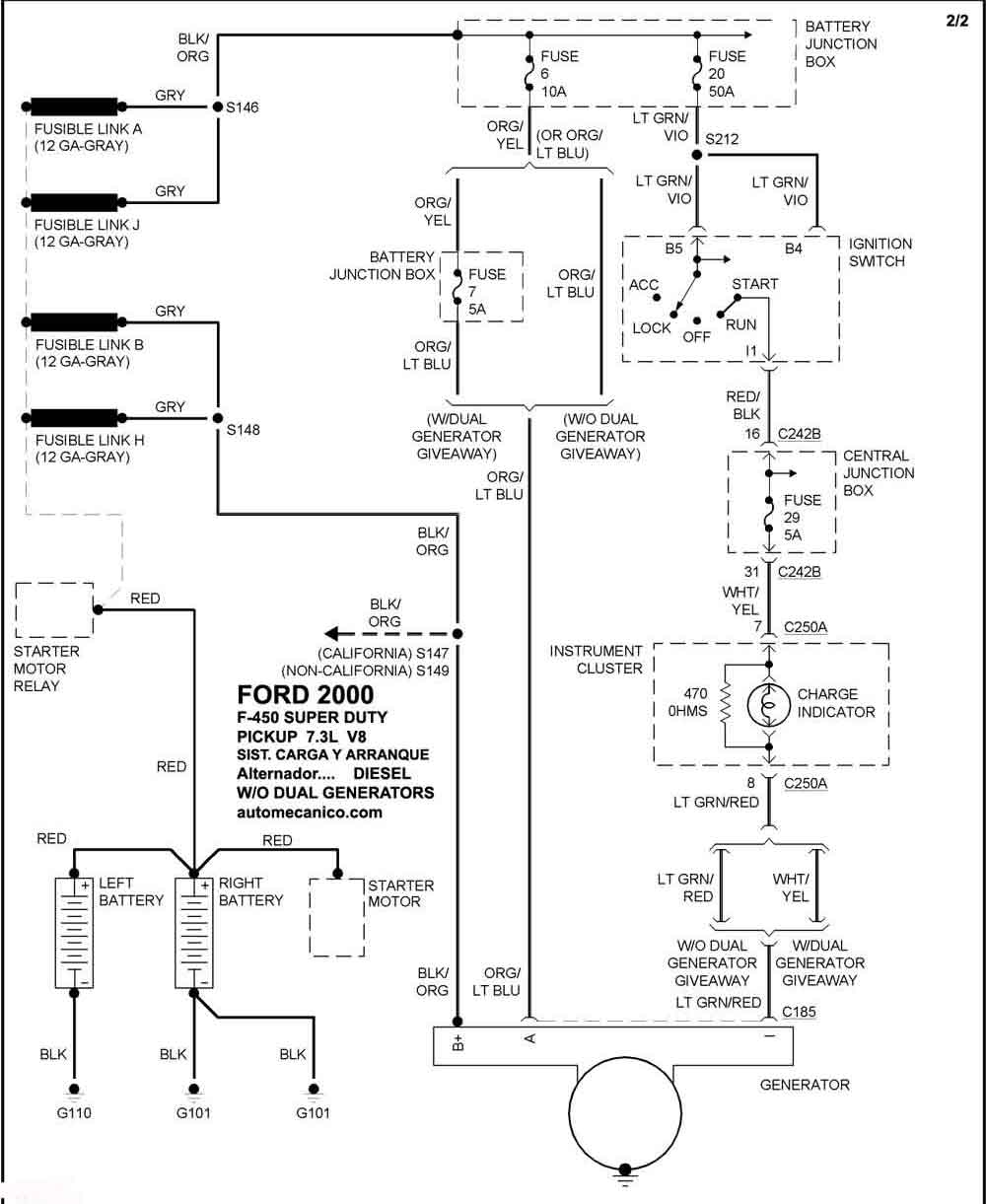

| 2000 | F-450 SD PICK-UP - 7.3L V8 Diesel | SIST. DE CARGA | SIST. DE ARRANQUE 1/2 |
| 2000 | F-450 SD PICK-UP - 7.3L V8 Diesel | 00 | SIST. DE ARRANQUE 2/2 |

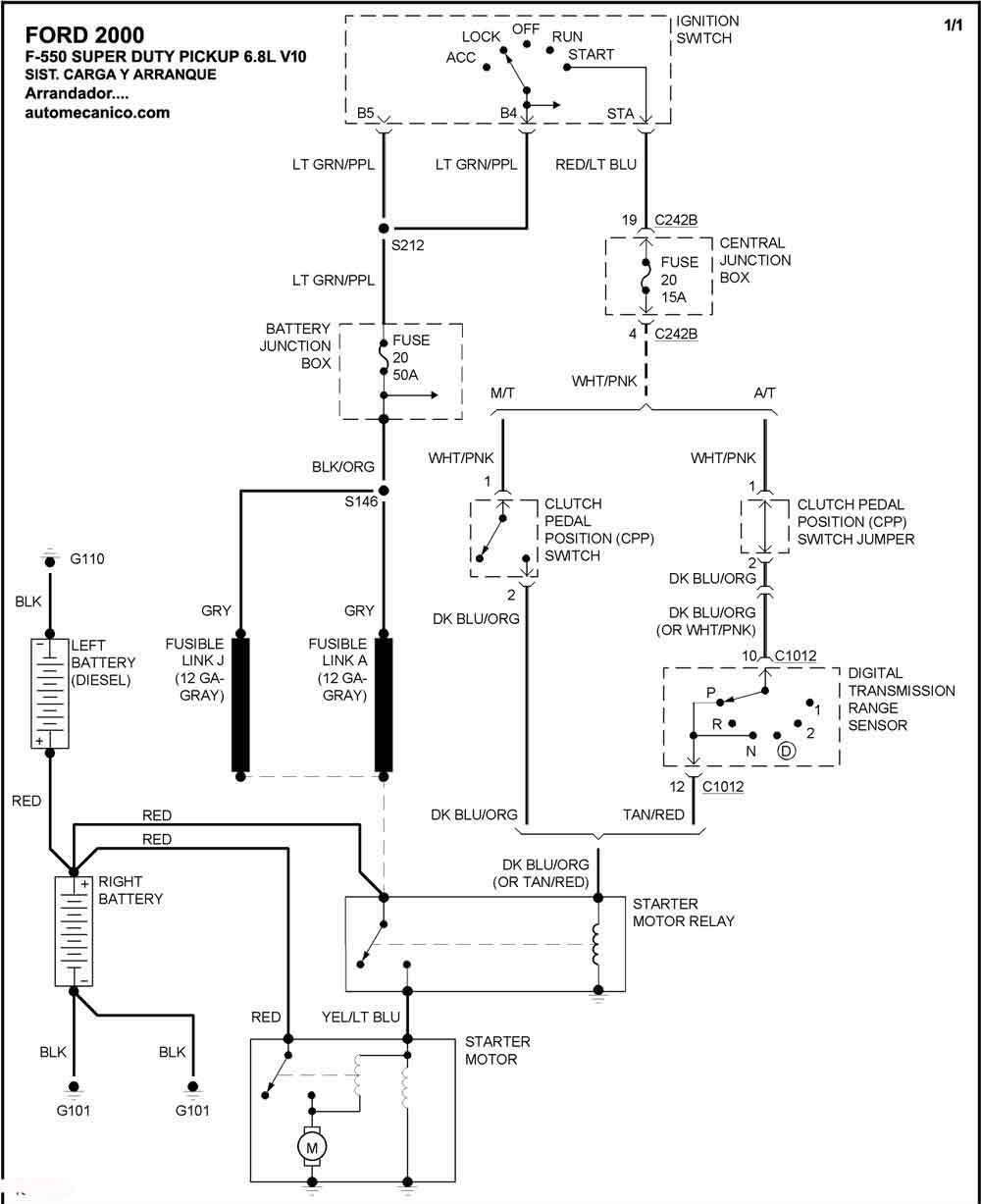

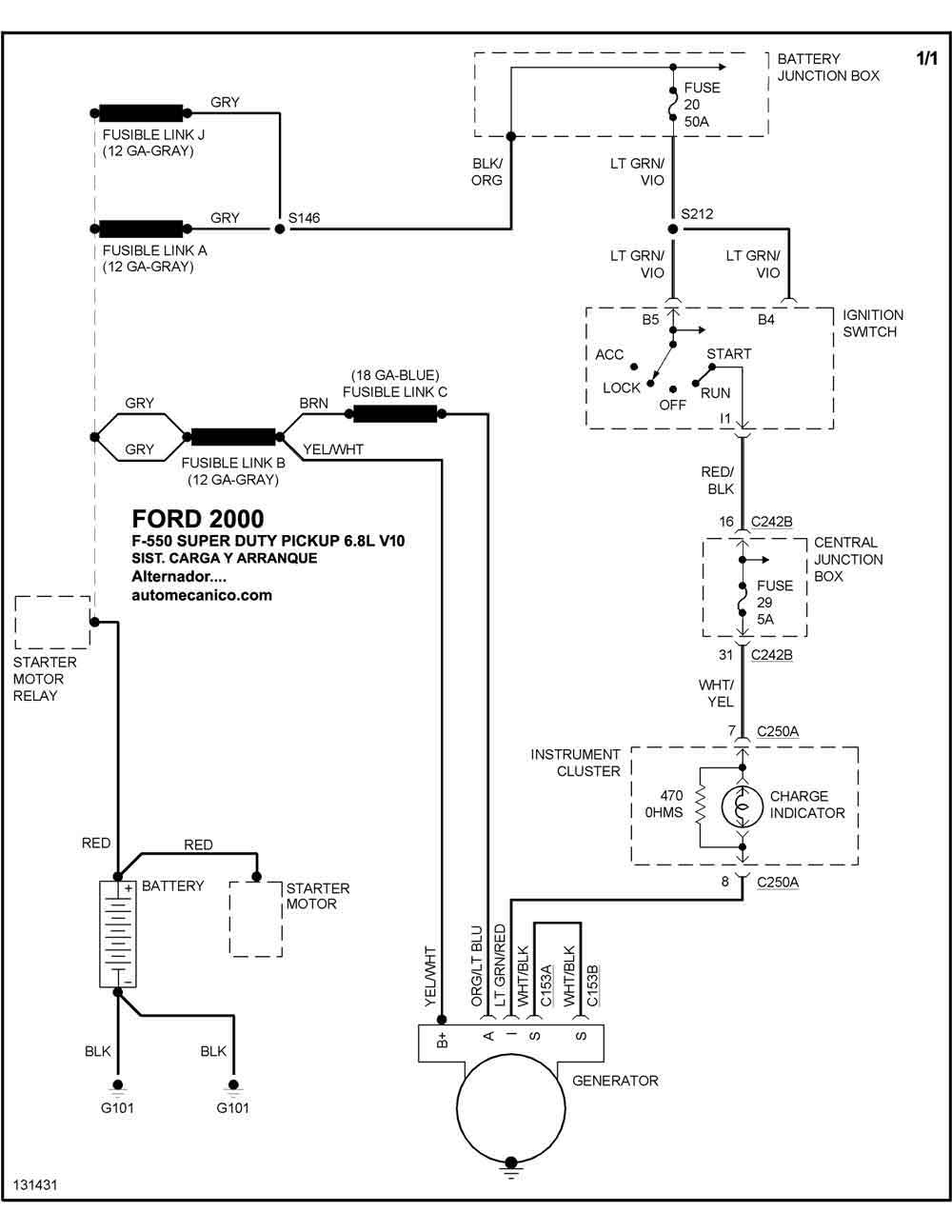

| 2000 | F-550 SD PICK-UP - 6.8L V10 CIL. | SIST. DE CARGA | SIST. DE ARRANQUE |

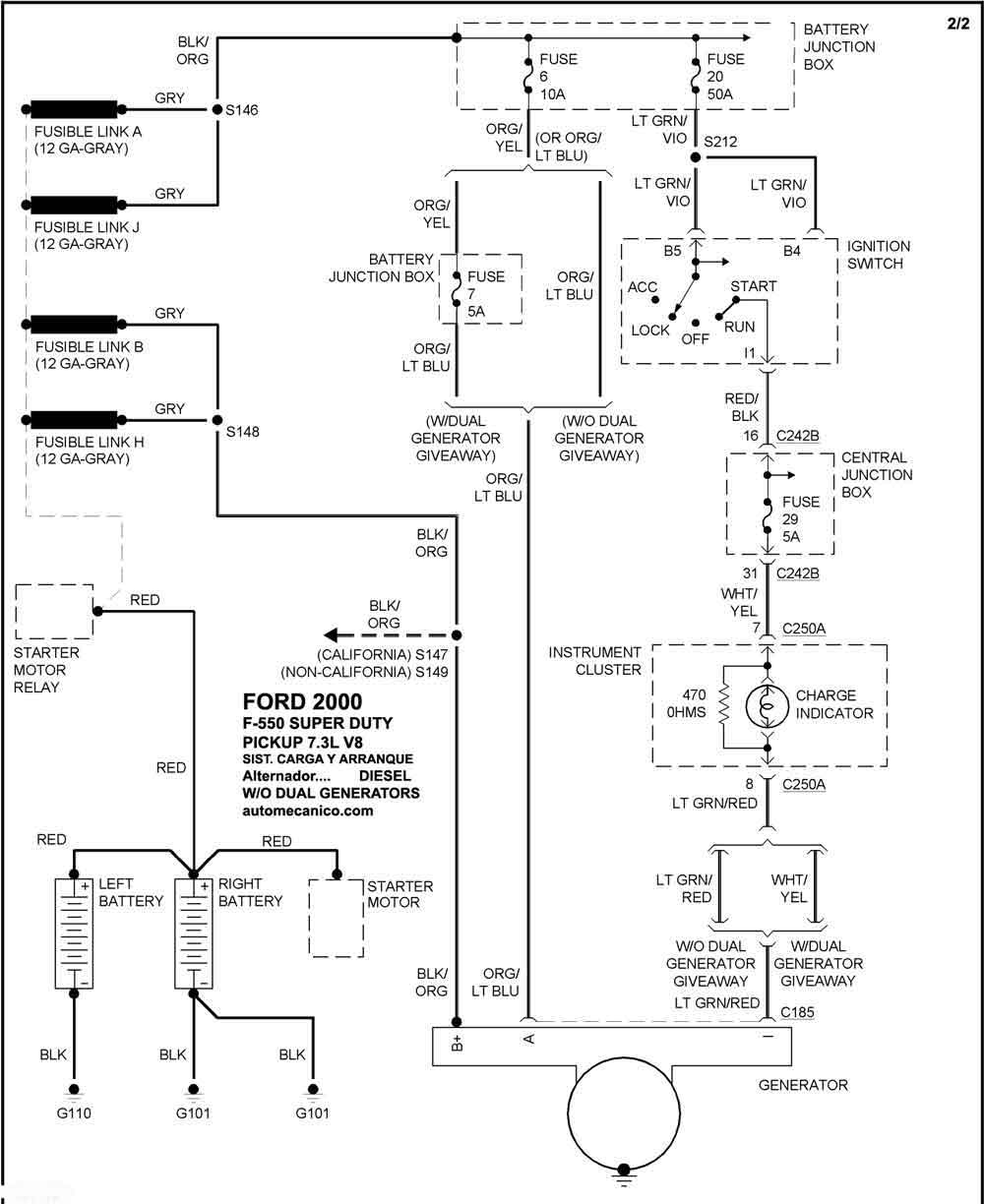

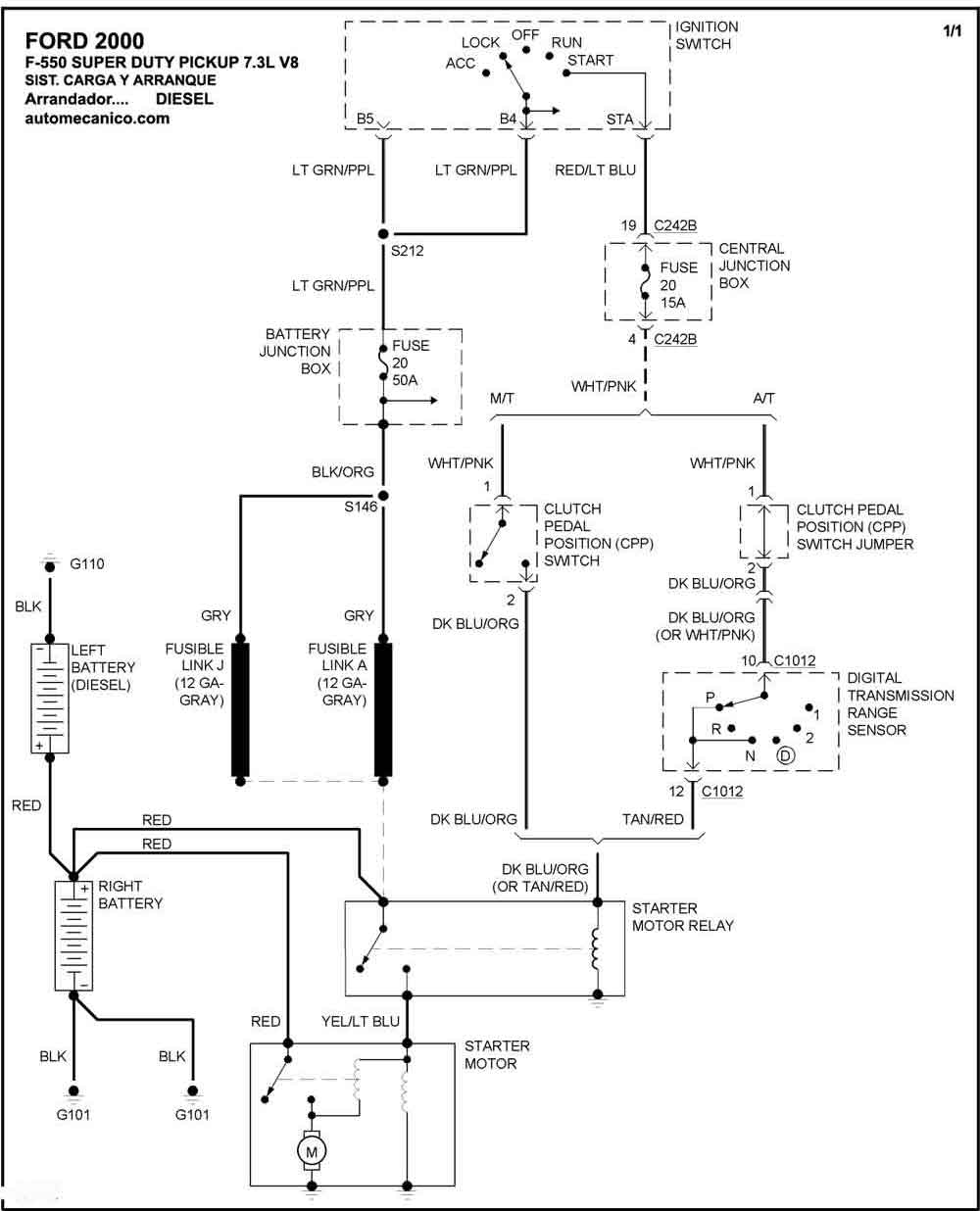

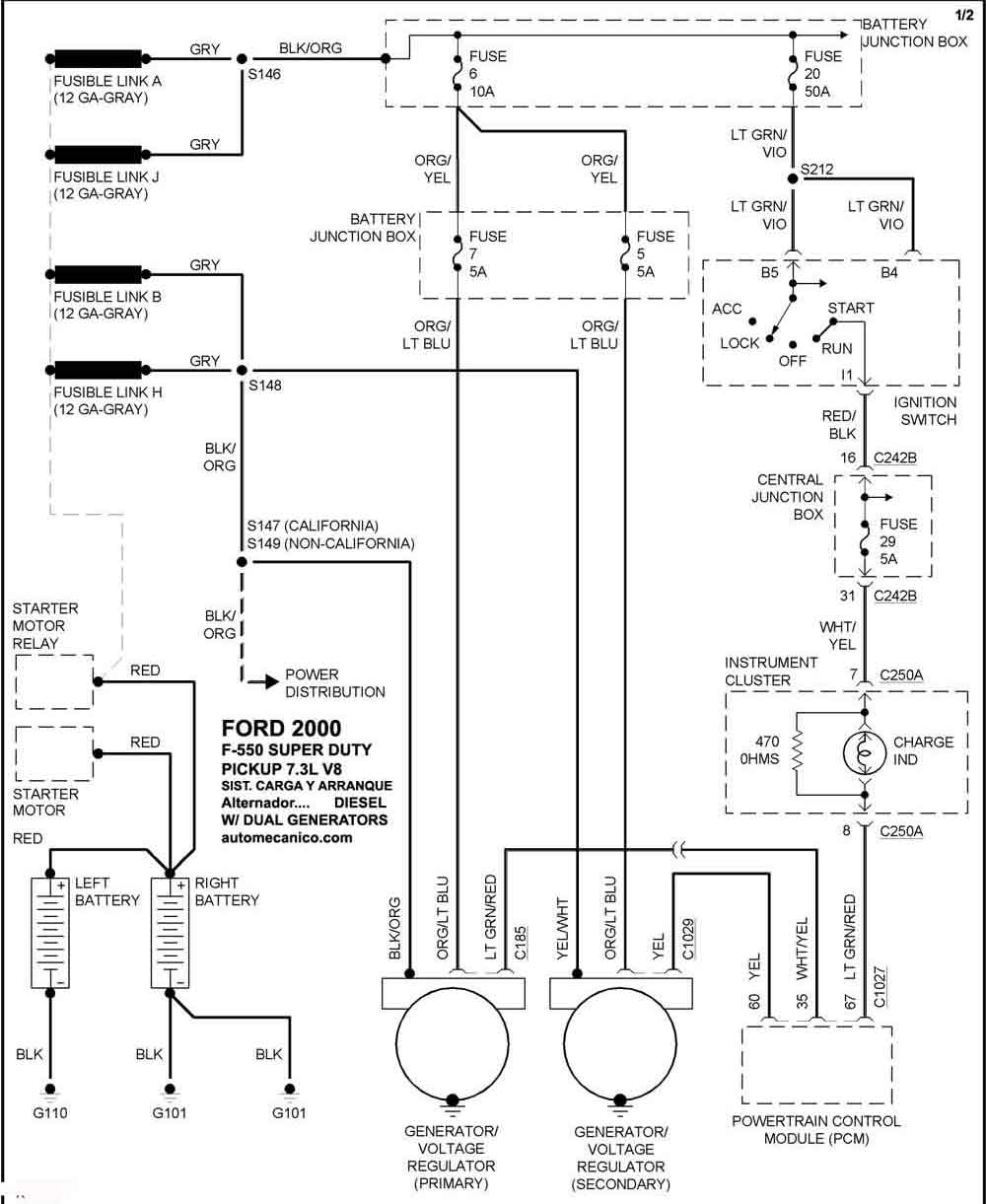

| 2000 | F-550 SD PICK-UP - 7.3L V8 Diesel | SIST. DE CARGA | SIST. DE ARRANQUE 1/2 |
| 2000 | F-550 SD PICK-UP - 7.3L V8 Diesel | 00 | SIST. DE ARRANQUE 2/2 |
