Diagramas HYUNDAI : Carga y Arranque | Charging and Starting System: - Esquemas - Graphics 2000 -

Diagrama - Alternador y motor de arranque - conexiones . Vehiculos HYUNDAI 2000

En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y motor de arranque [arrancador, marcha, motor de partida, Starter, etc.]
Alternador - Arrancador - Diagramas - Esquemas - Graphics
Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador [Generador] y/o; Arrancador [Motor de arranque, Marcha, Starter] - INDICE: HYUNDAI - 2000 -
YEAR Modelo Alternador Arrancador

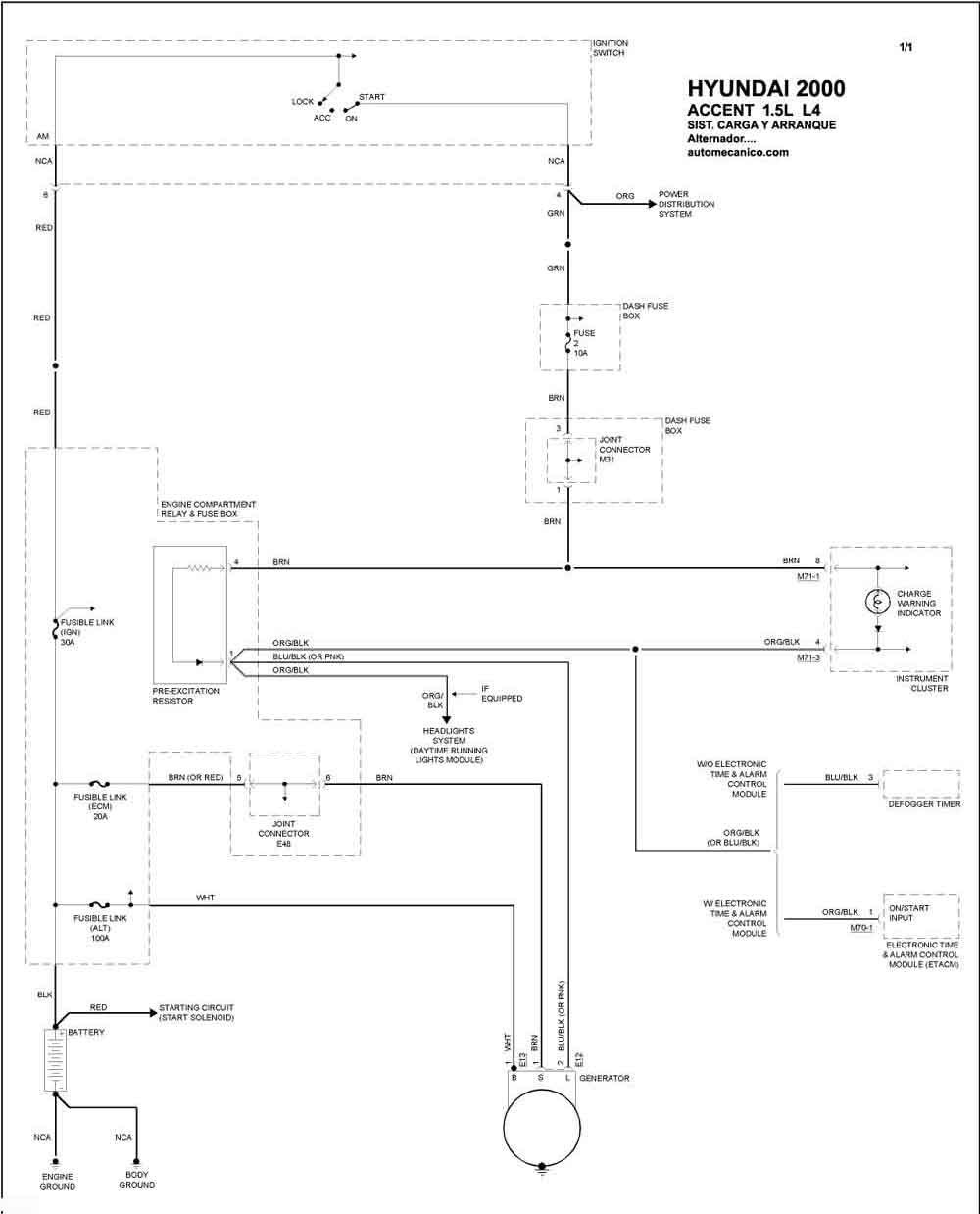

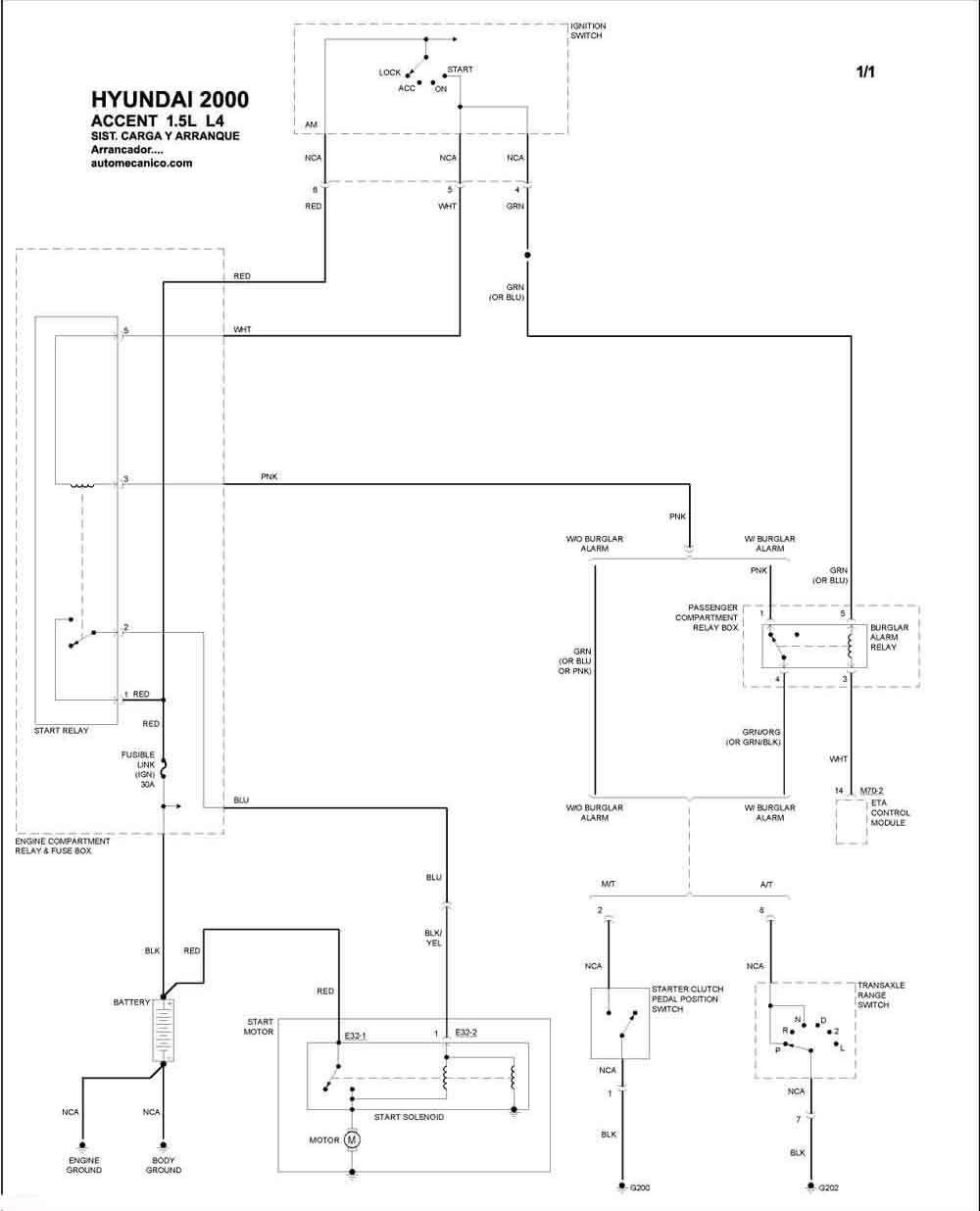

2000 ACCENT - 1.5L L4 SIST. DE CARGA SIST. DE ARRANQUE

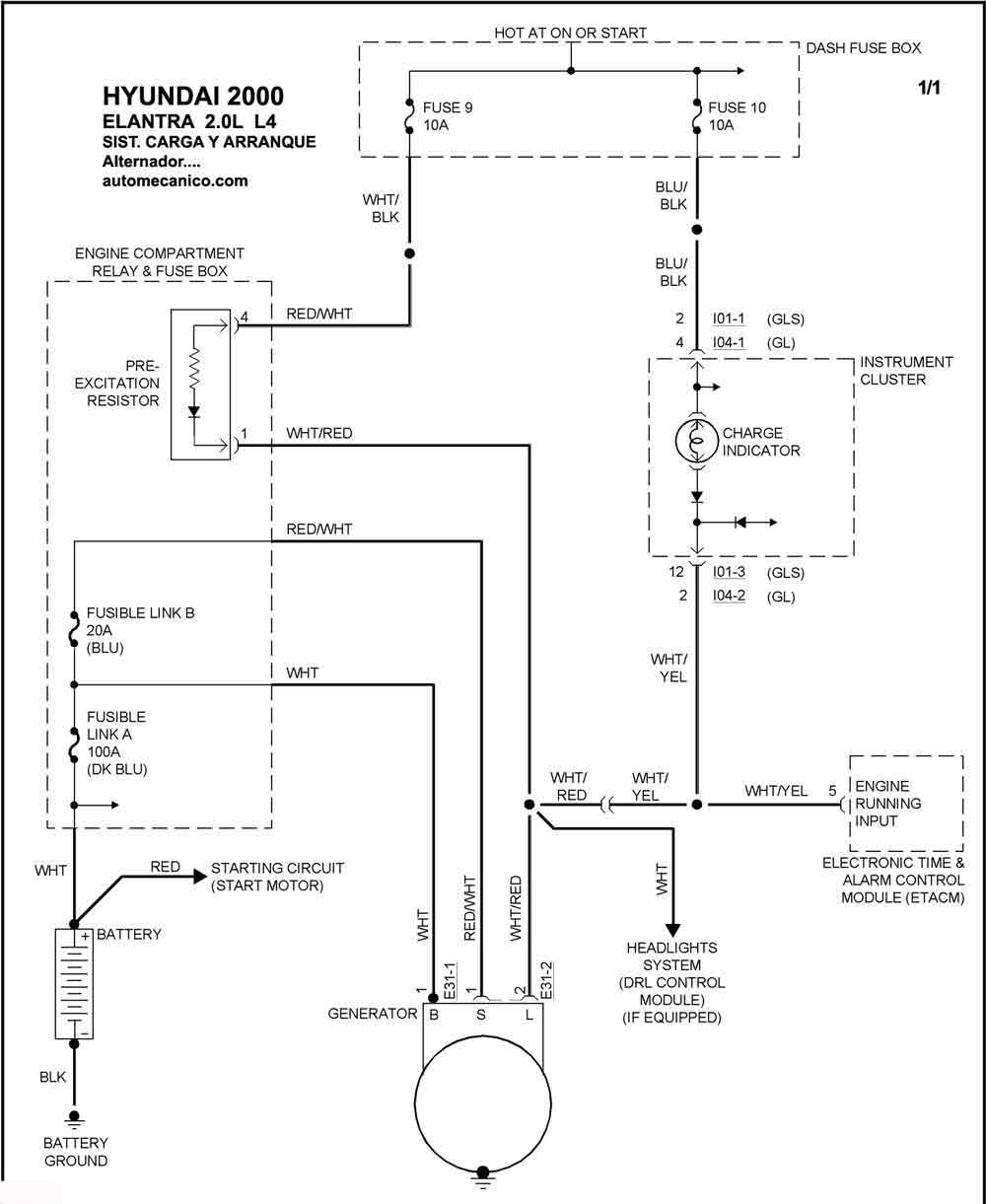

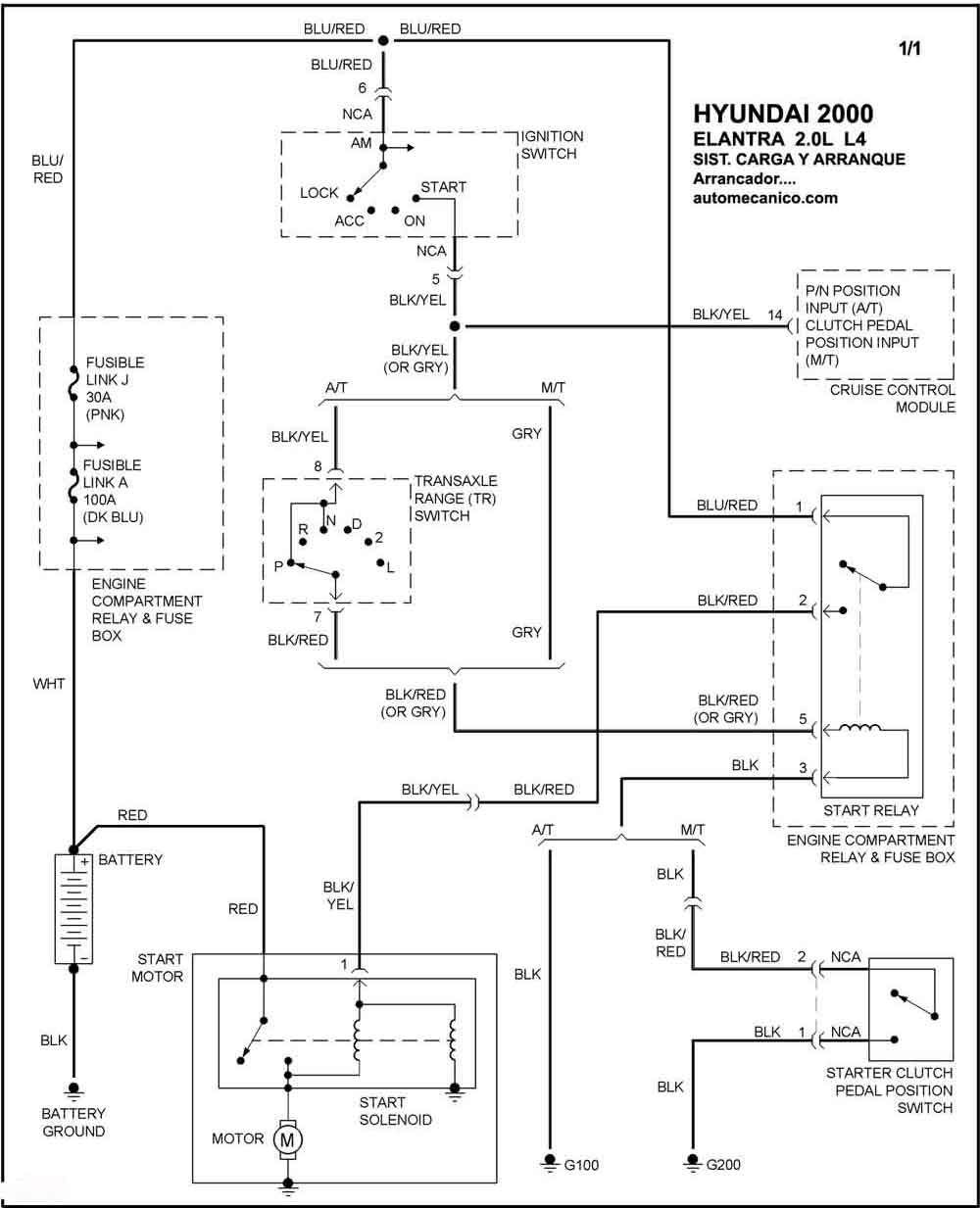

2000 ELANTRA - 2.0L L4 SIST. DE CARGA SIST. DE ARRANQUE

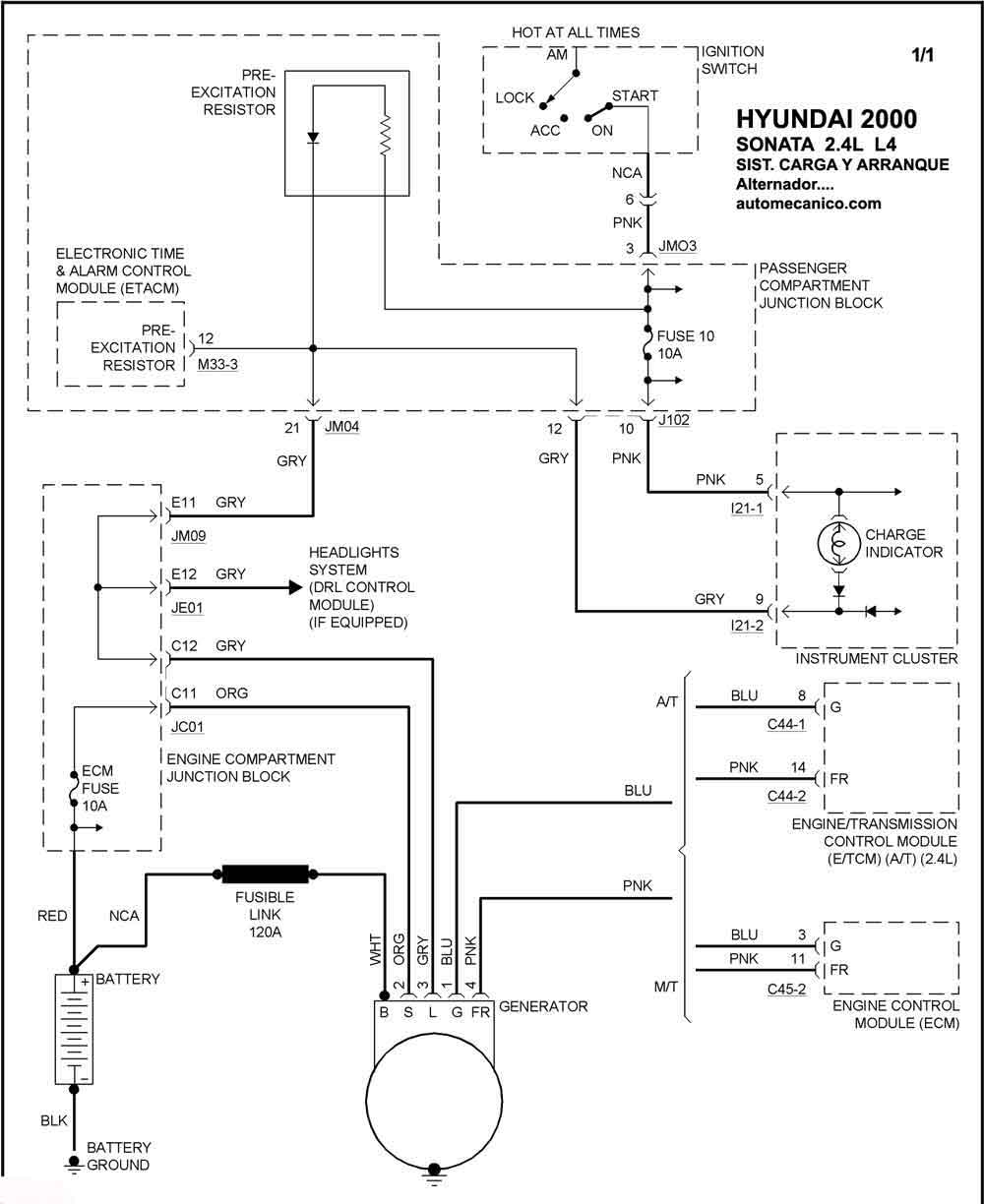

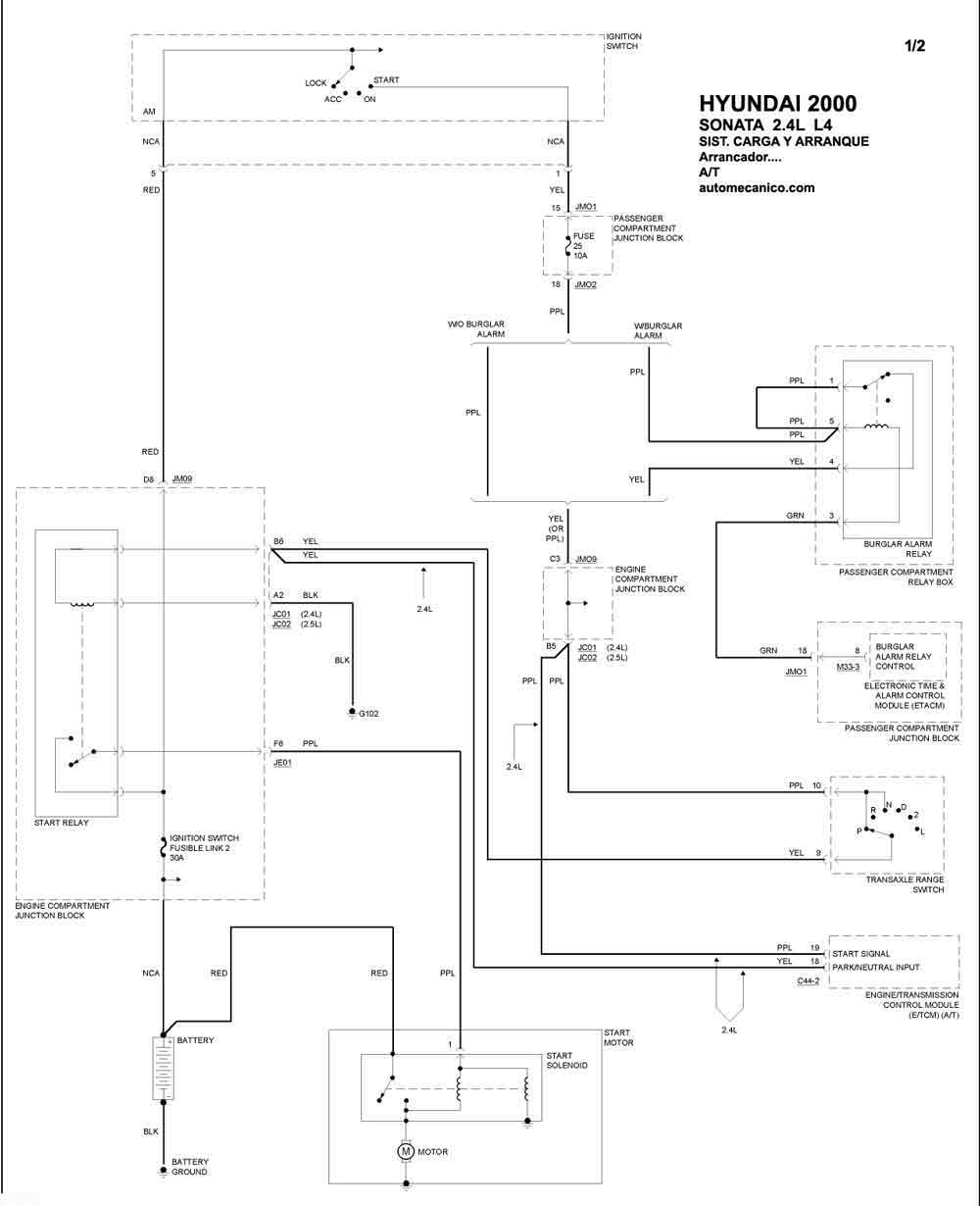

2000 SONATA - 2.4L L4 SIST. DE CARGA SIST. DE ARRANQUE  T/A

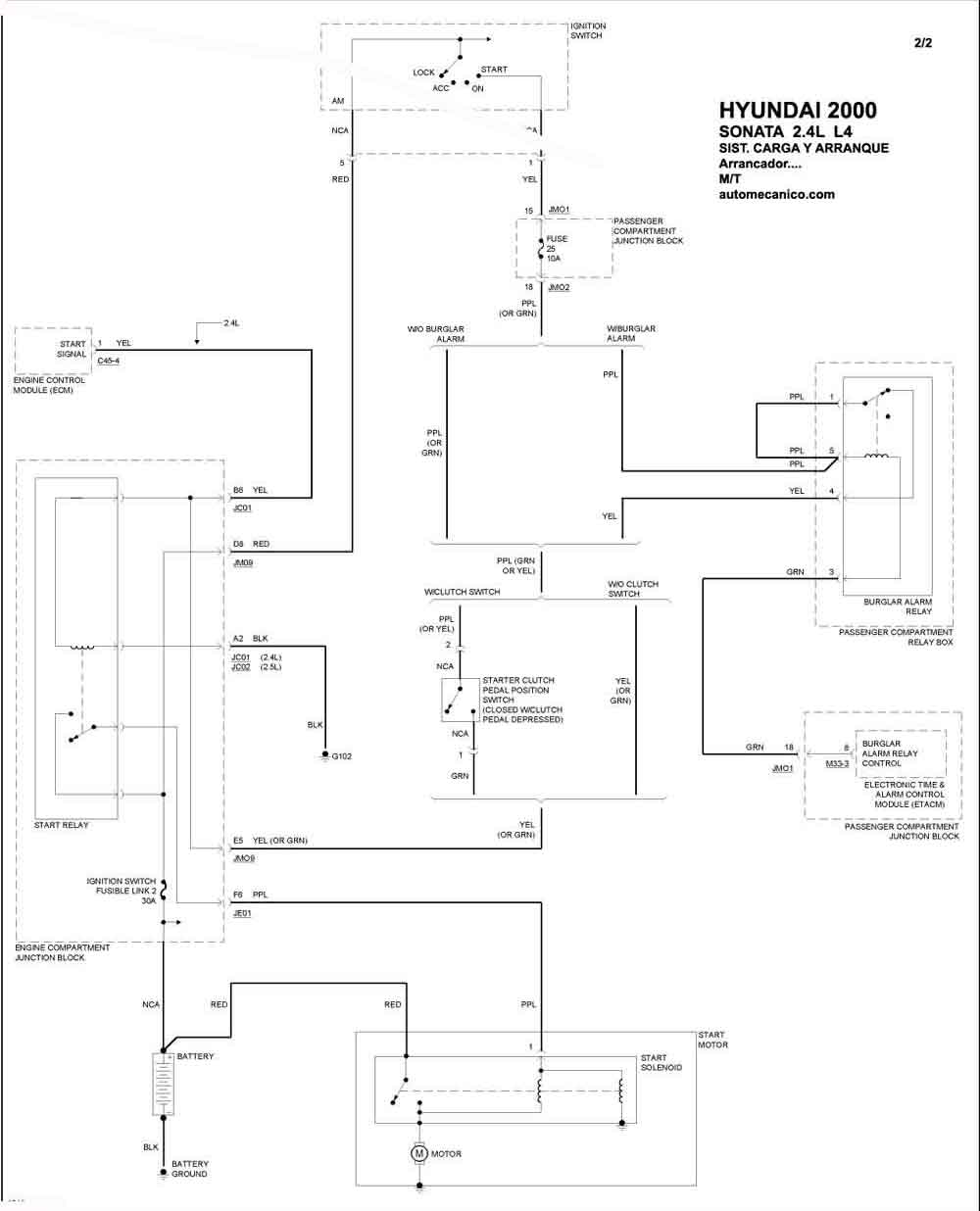

2000 SONATA - 2.4L L4 T/MANUAL SIST. DE ARRANQUE T/M

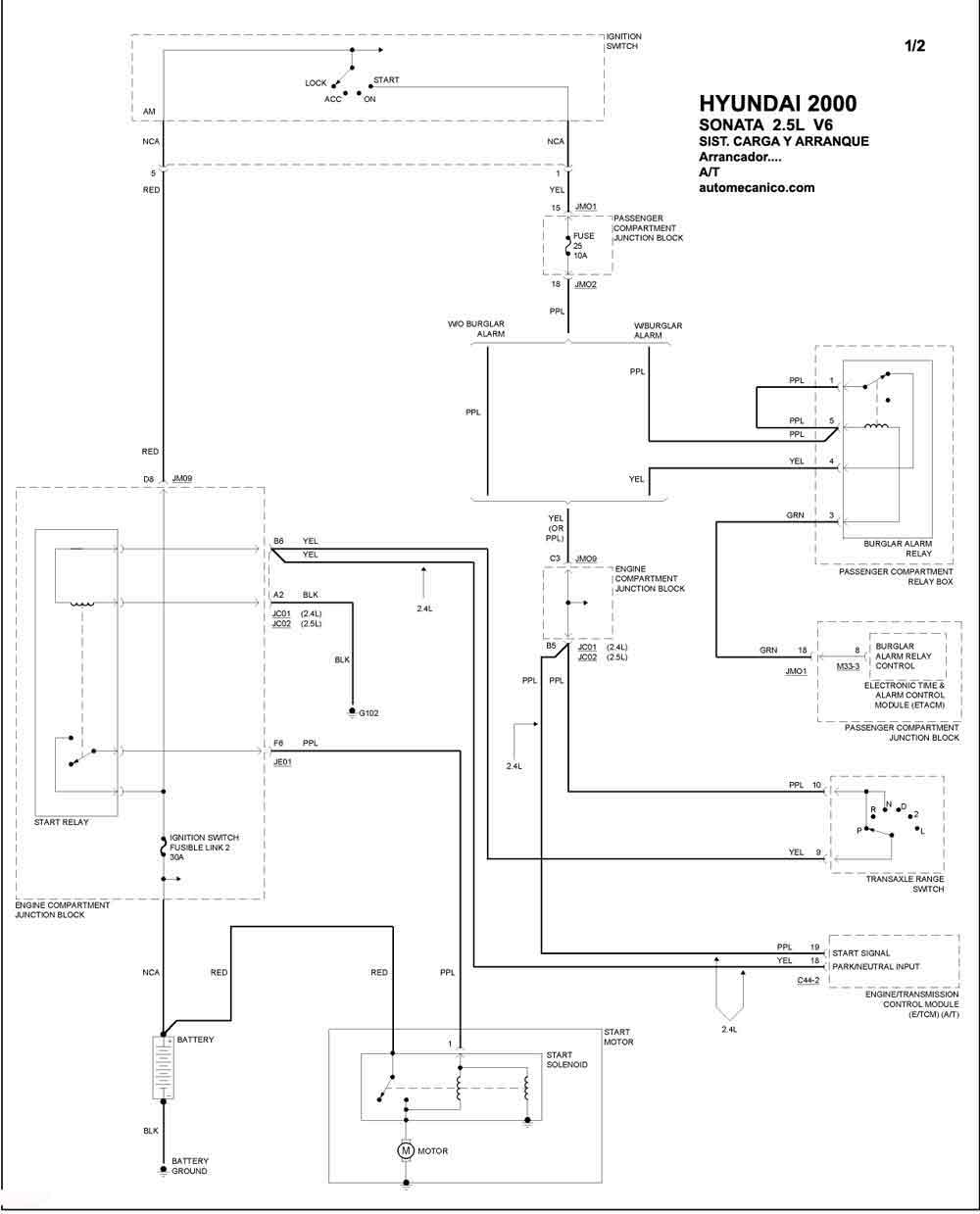

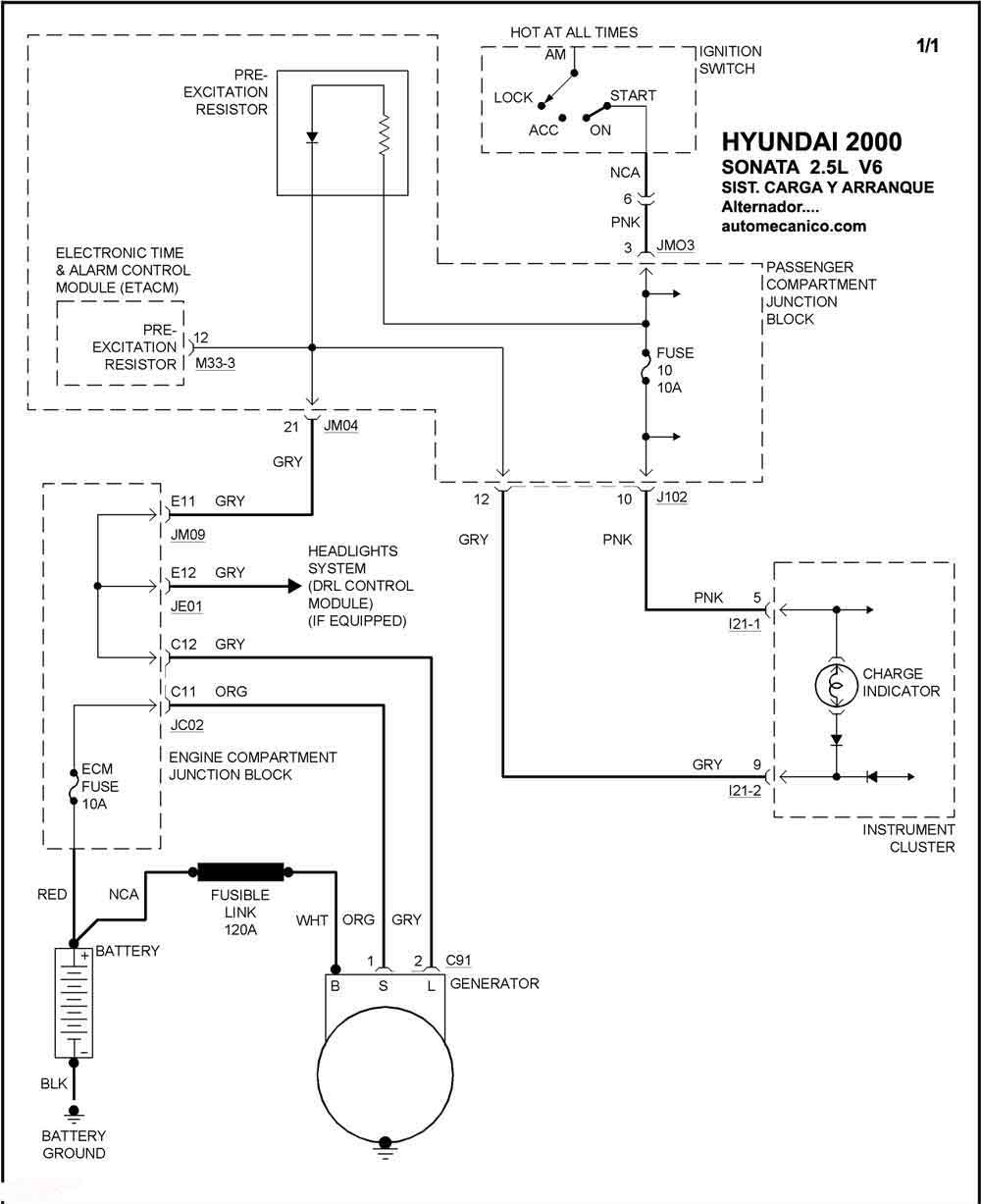

2000 SONATA - 2.5L V6 SIST. DE CARGA SIST. DE ARRANQUE  T/A
2000 SONATA - 2.5L V6 T/MANUAL SIST. DE ARRANQUE T/M

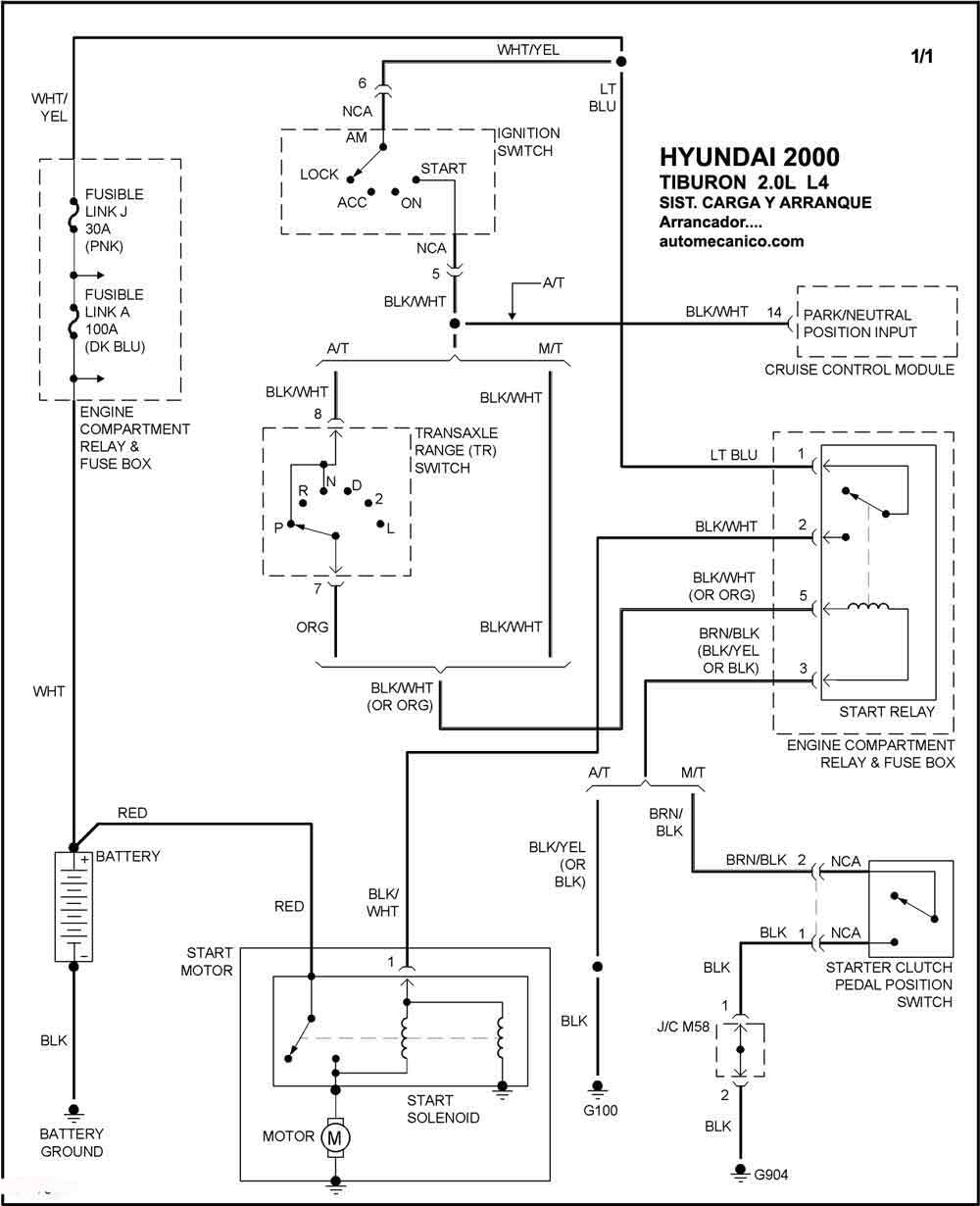

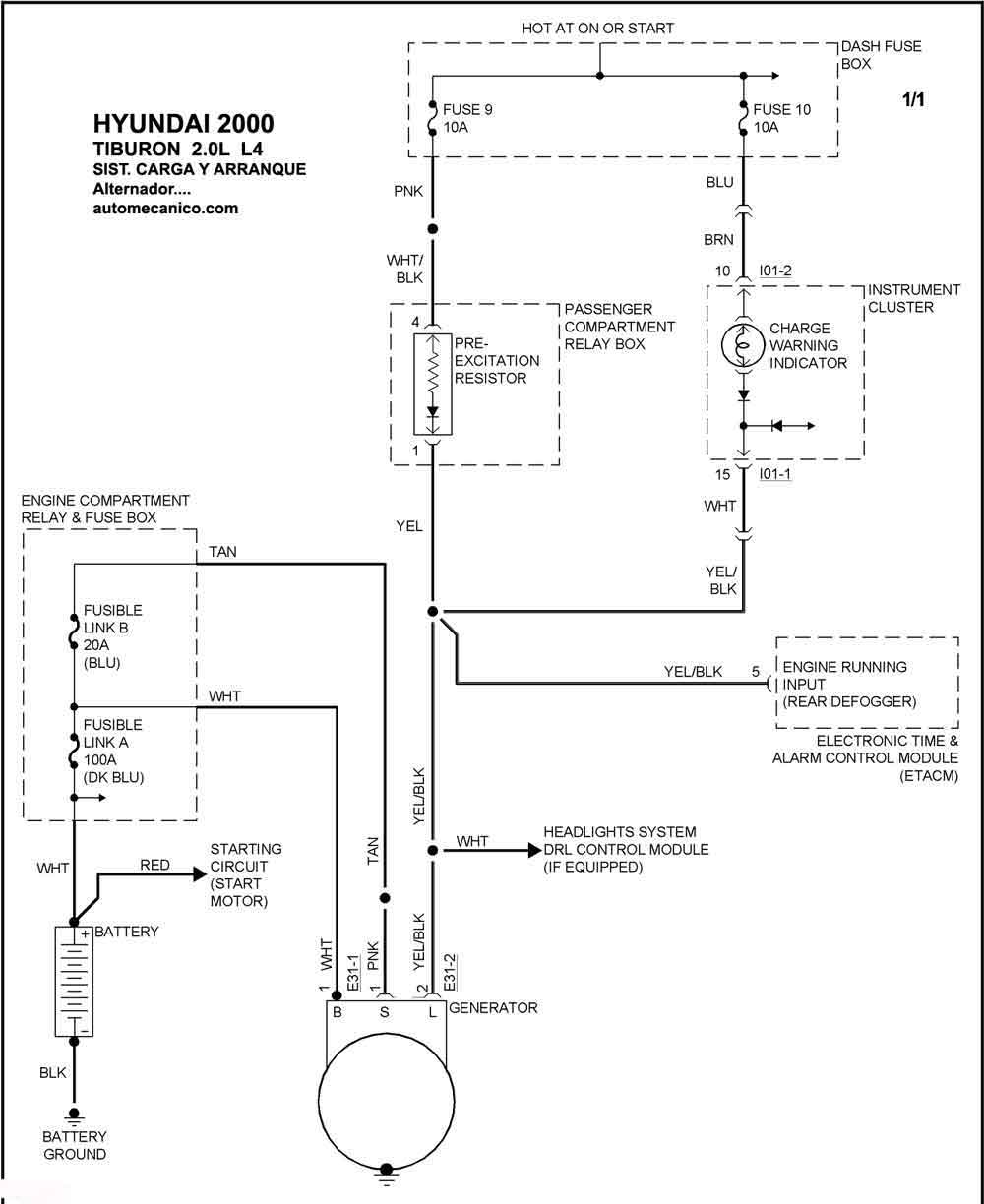

2000 TIBURON - 2.0L L4 SIST. DE CARGA SIST. DE ARRANQUE
