Diagramas ISUZU : Carga y Arranque | Charging and Starting System: - Esquemas - Graphics 2000 -

Diagrama - Alternador y motor de arranque - conexiones . Vehiculos ISUZU 2000

En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y motor de arranque [arrancador, marcha, motor de partida, Starter, etc.]
Alternador - Arrancador - Diagramas - Esquemas - Graphics
Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador [Generador] y/o; Arrancador [Motor de arranque, Marcha, Starter] - INDICE: ISUZU - 2000 -
YEAR Modelo Alternador Arrancador

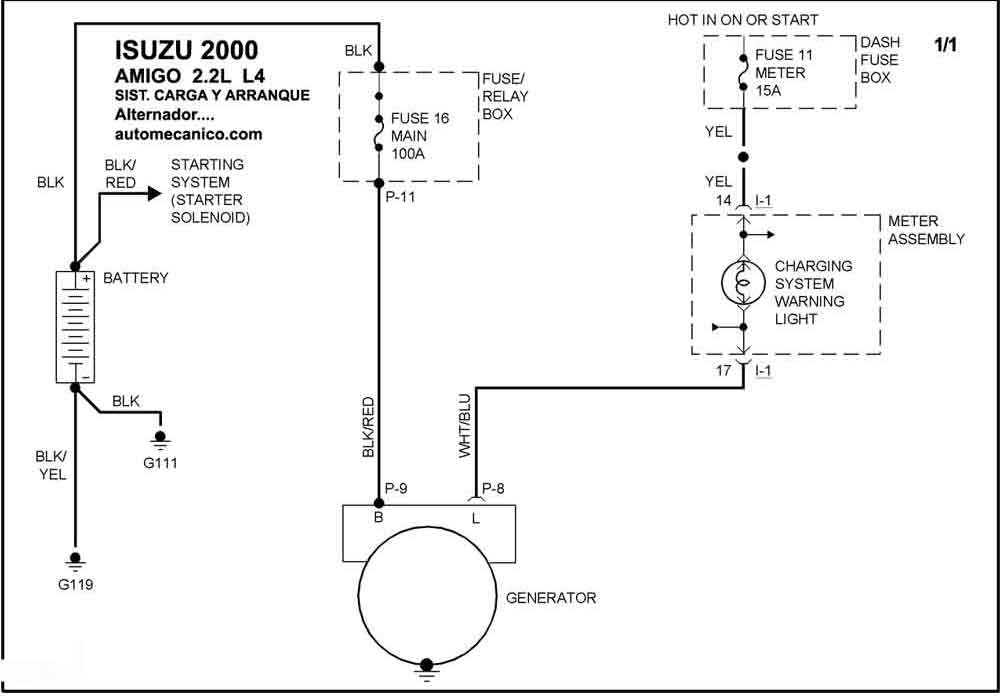

2000 AMIGO - 2.2L L4 SIST. DE CARGA SIST. DE ARRANQUE

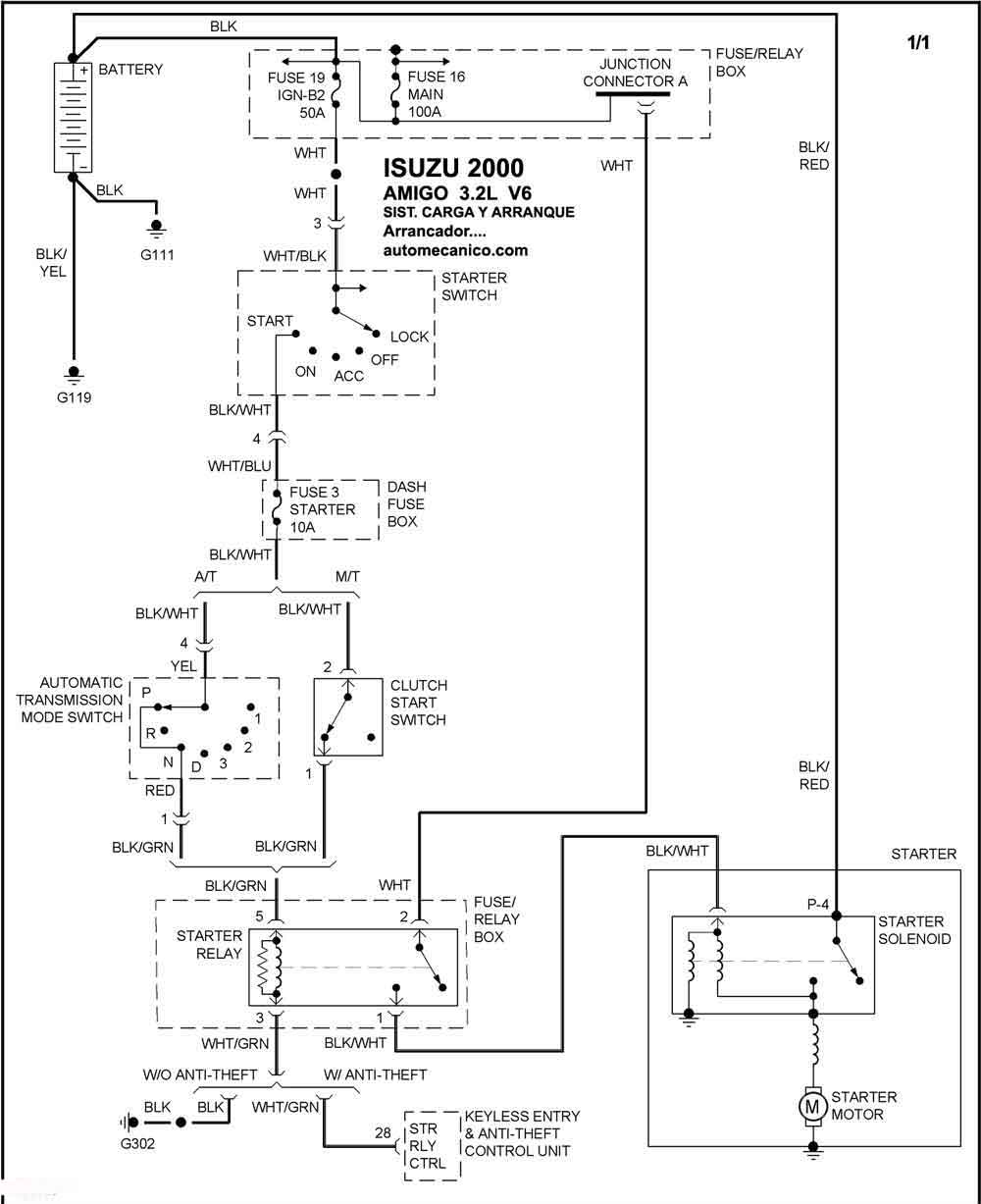

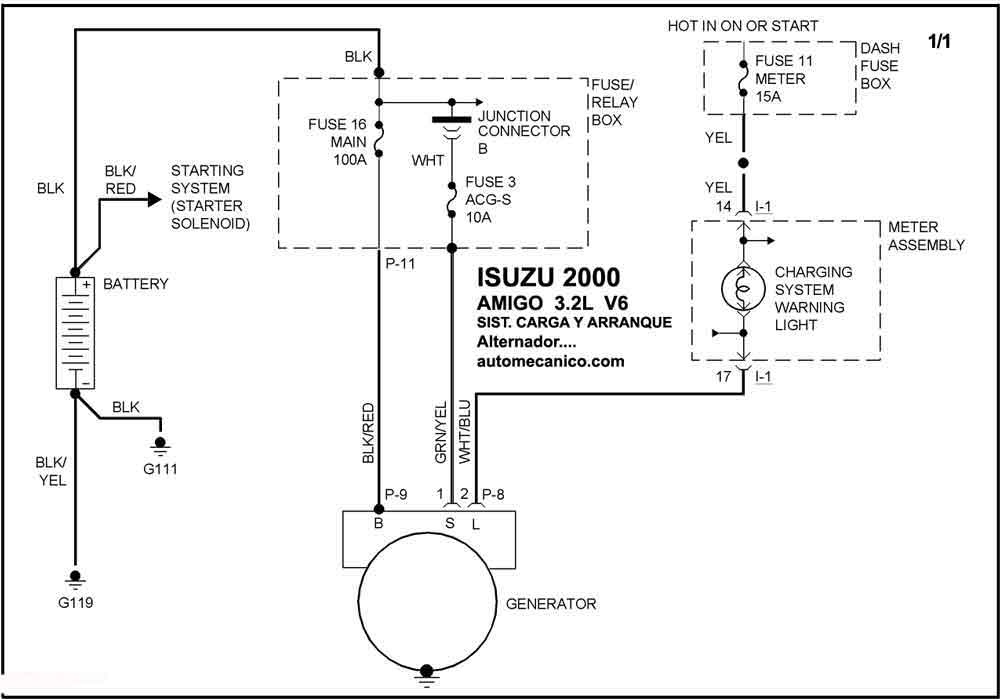

2000 AMIGO - 3.2L V6 SIST. DE CARGA SIST. DE ARRANQUE

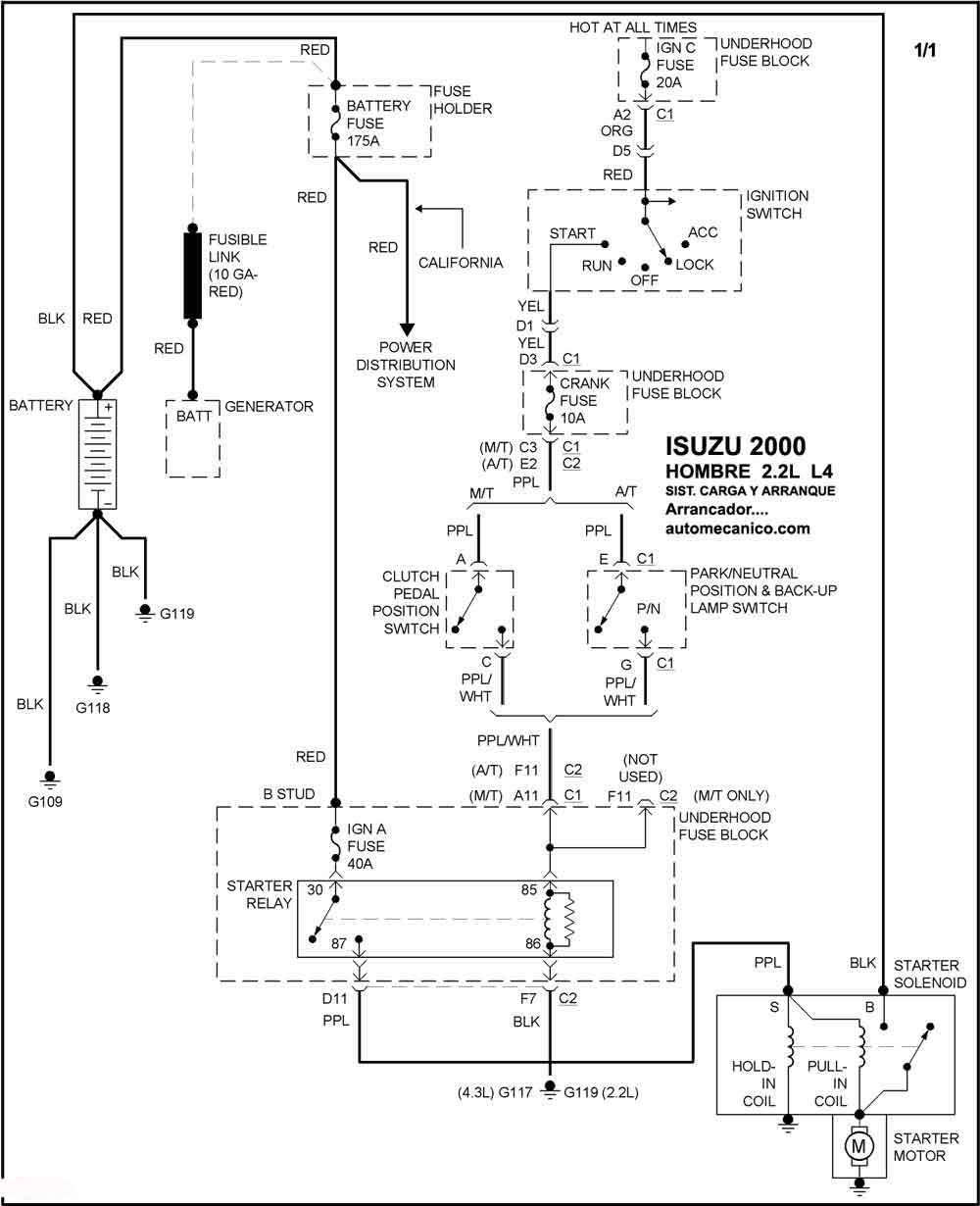

2000 HOMBRE - 2.2L L4 SIST. DE CARGA SIST. DE ARRANQUE

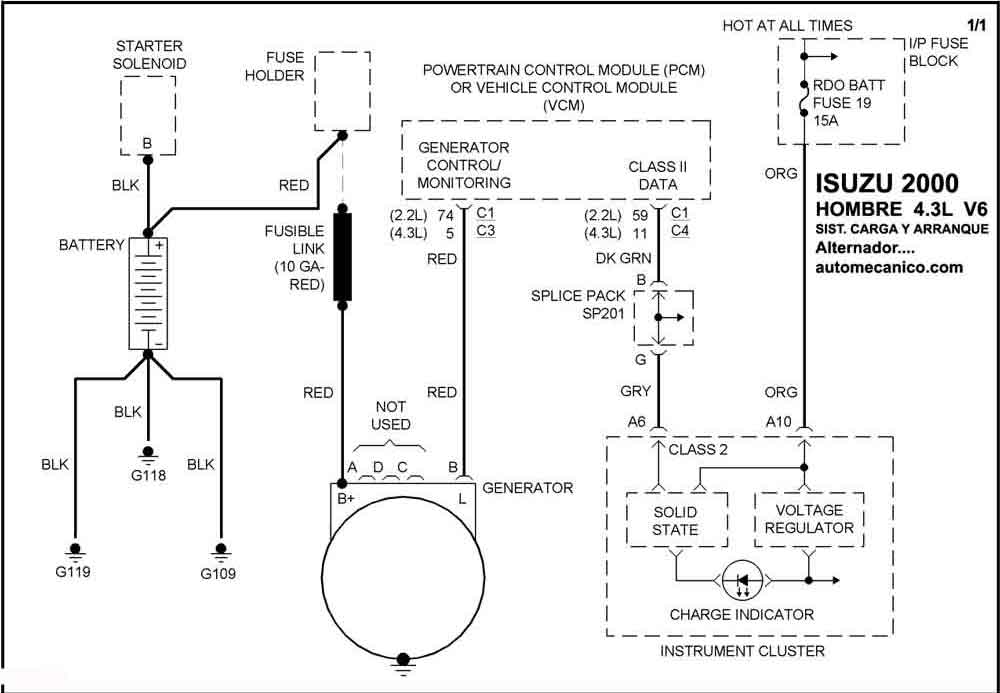

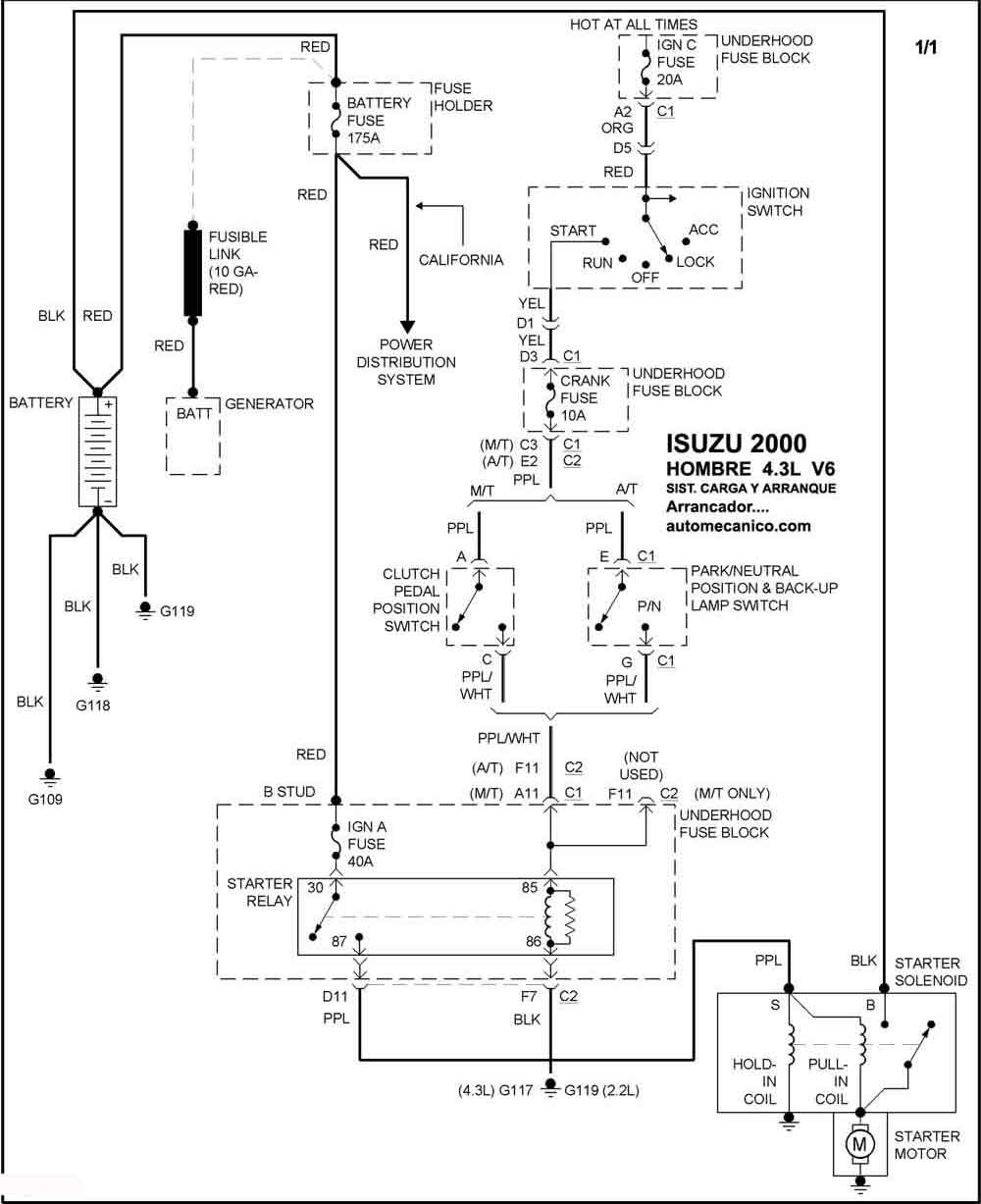

2000 HOMBRE - 4.3L V6 SIST. DE CARGA SIST. DE ARRANQUE

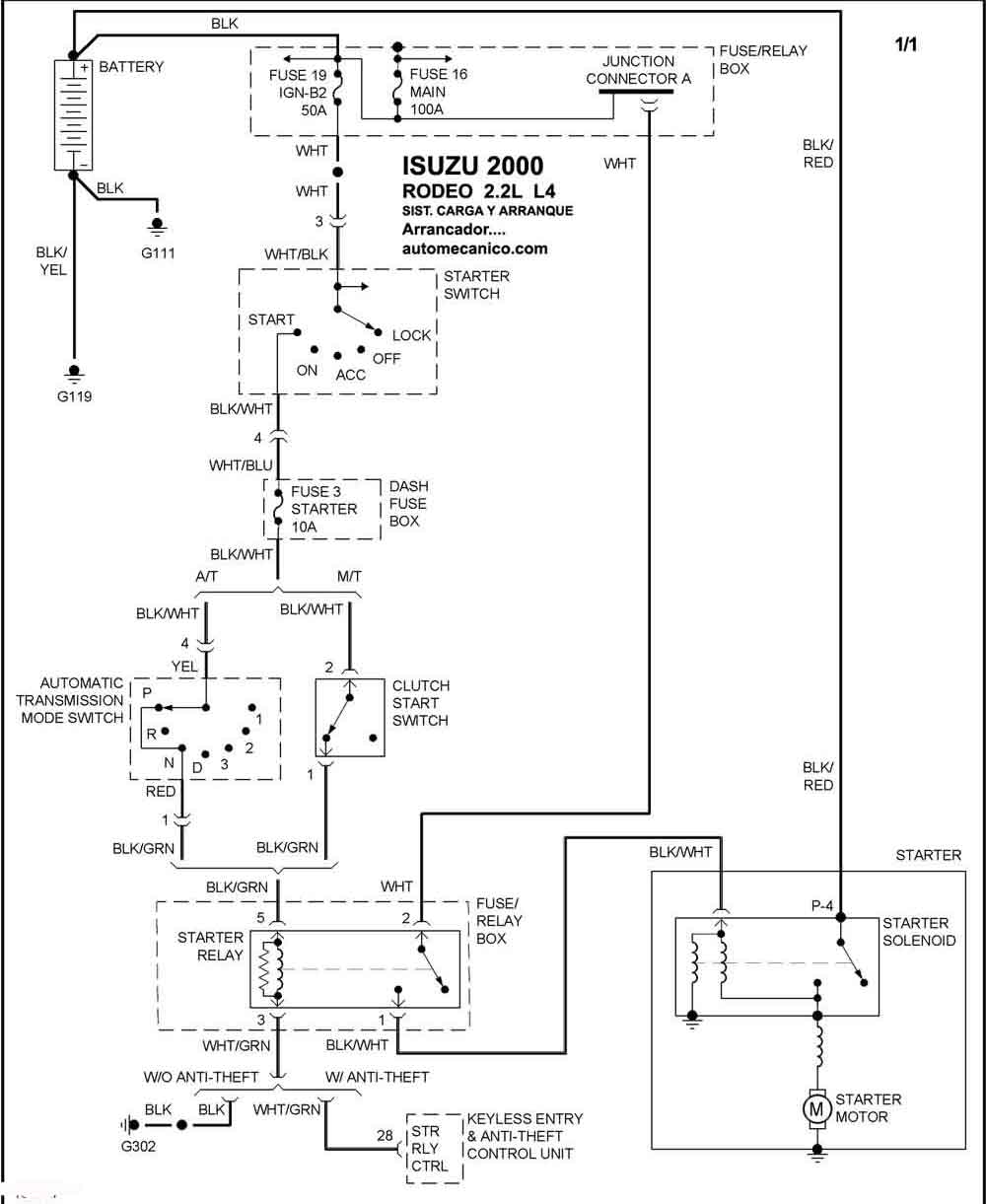

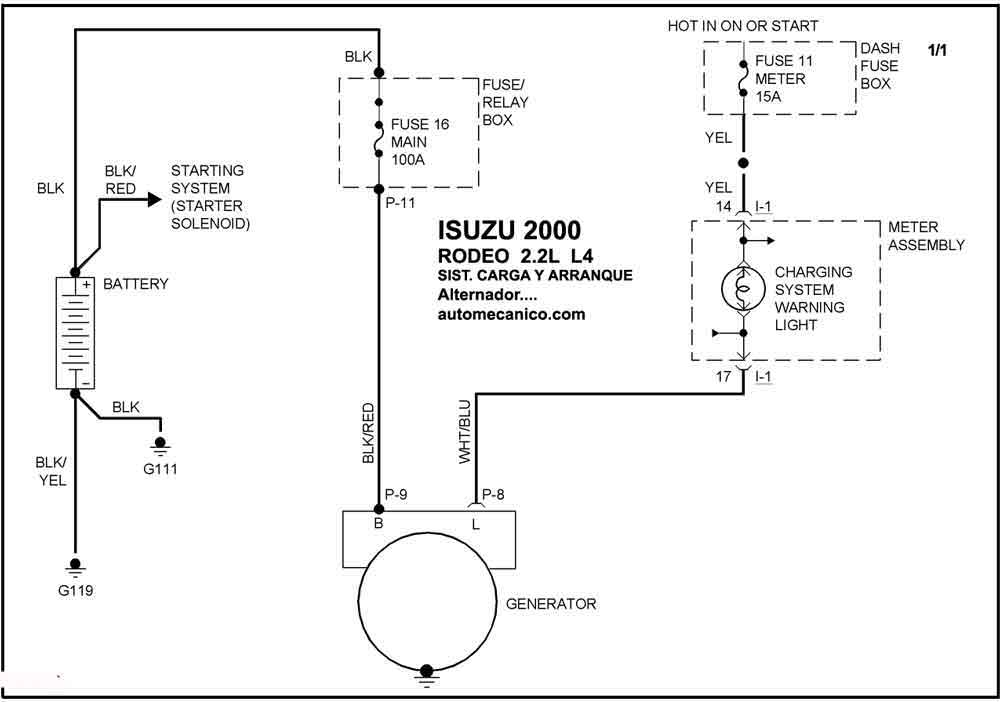

2000 RODEO - 2.2L L4 SIST. DE CARGA SIST. DE ARRANQUE

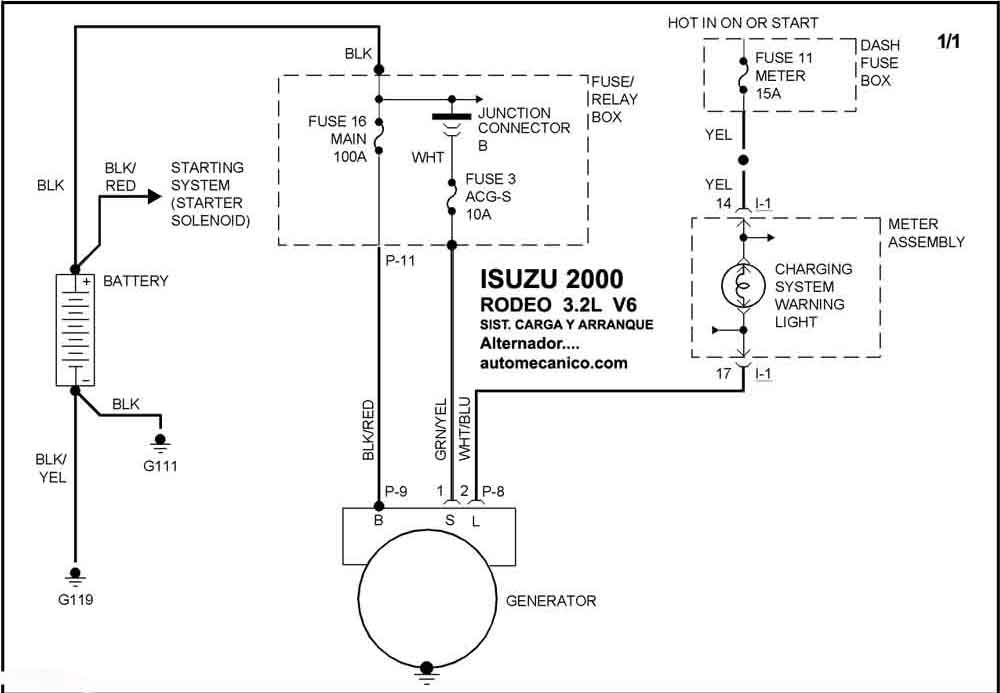

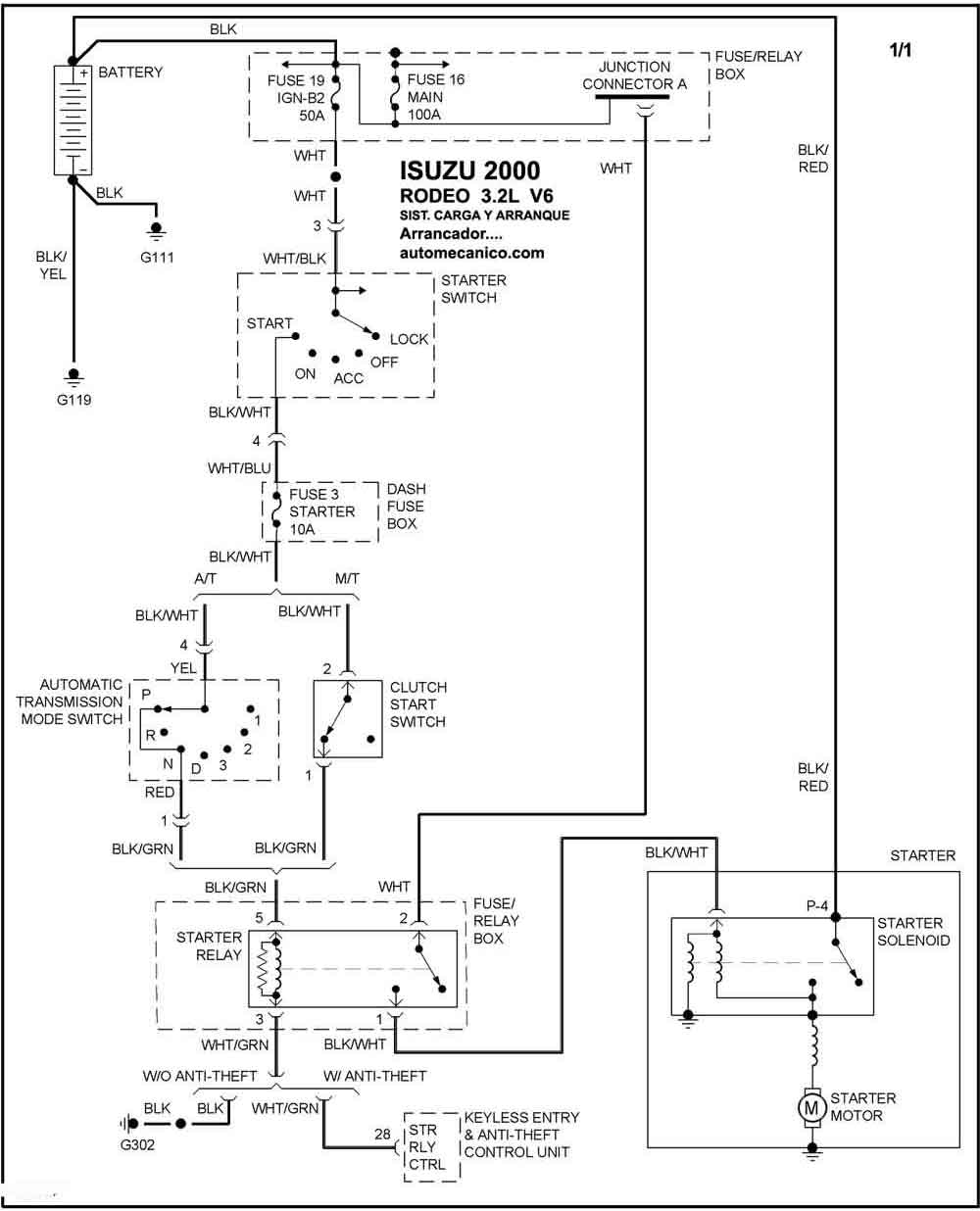

2000 RODEO - 3.2L V6 SIST. DE CARGA SIST. DE ARRANQUE

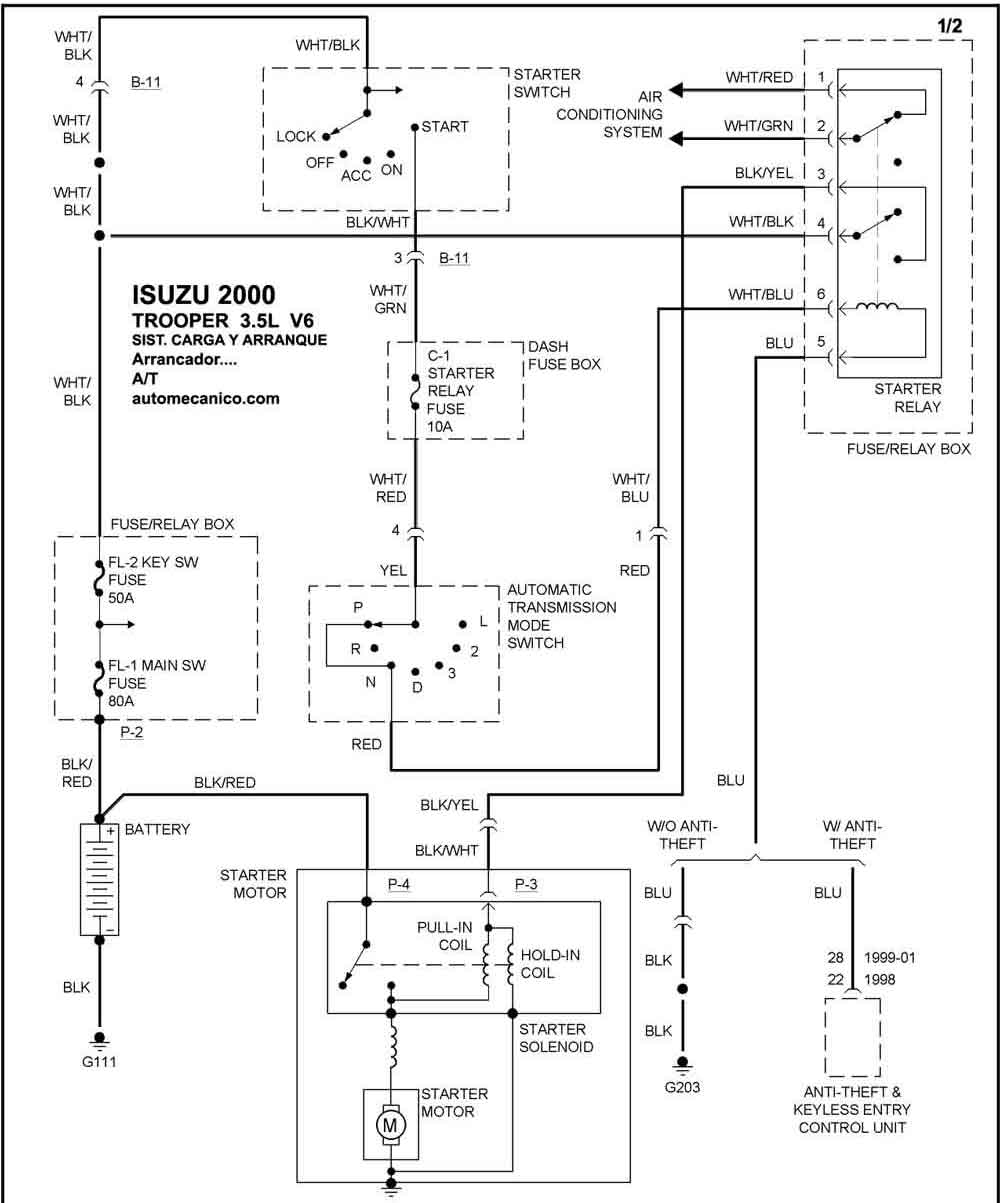

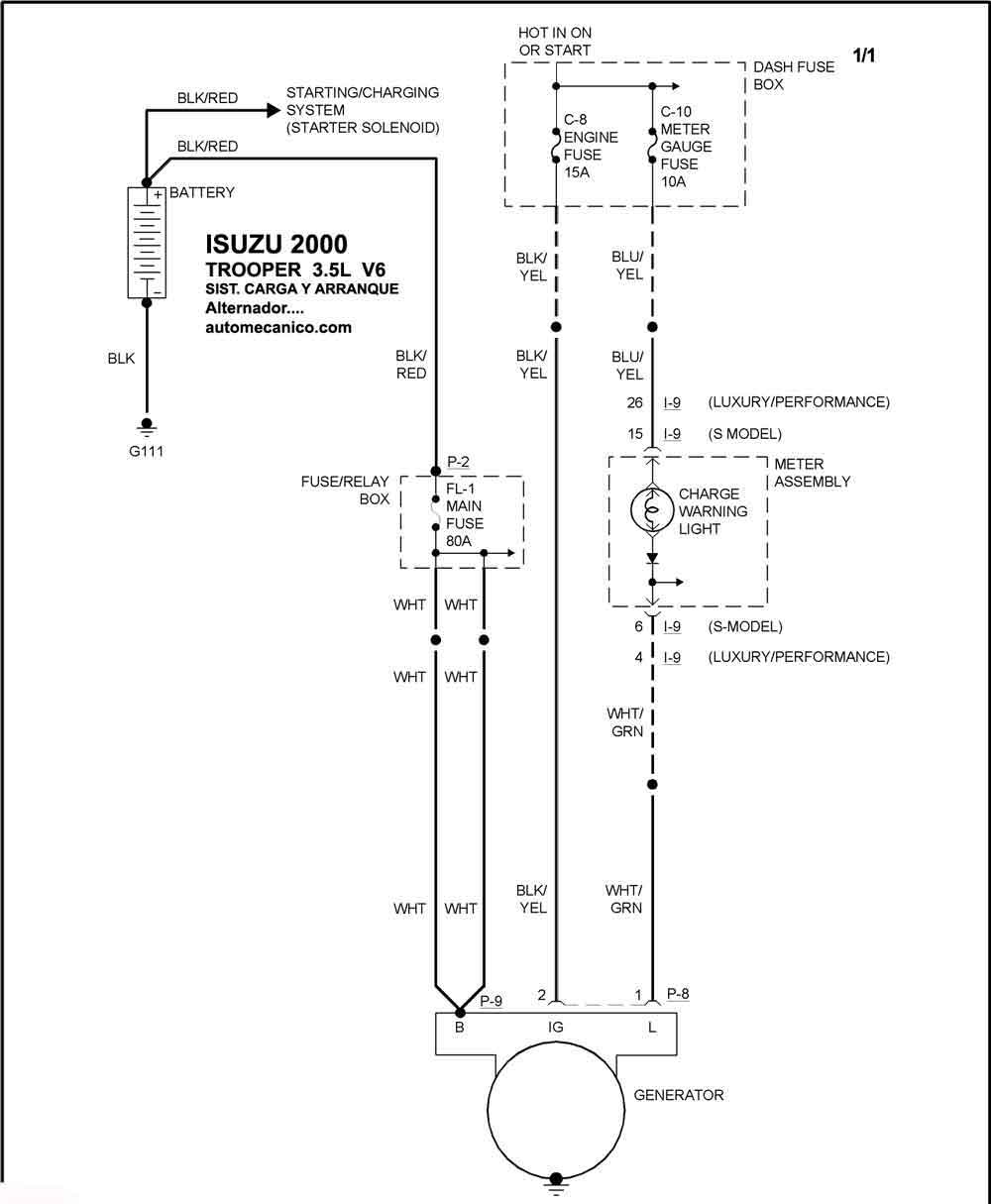

2000 TROOPER - 3.5L V6 SIST. DE CARGA SIST. DE ARRANQUE  T/A
2000 TROOPER - 3.5L V6 T/MANUAL SIST. DE ARRANQUE  T/M
2000 VEHICROSS - 3.5L V6 SIST. DE CARGA SIST. DE ARRANQUE
