DIAGRAMAS - SISTEMA DE CARGA Y ARRANQUE - 2000 - Mecanica Automotriz - INDICE

Diagramas LEXUS : Carga y Arranque | Charging and Starting System: - Esquemas - Graphics 2000 -

Diagrama - Alternador y motor de arranque - conexiones . Vehiculos LEXUS 2000

En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y motor de arranque [arrancador, marcha, motor de partida, Starter, etc.]
Alternador - Arrancador - Diagramas - Esquemas - Graphics
Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador [Generador] y/o; Arrancador [Motor de arranque, Marcha, Starter] - INDICE: LEXUS - 2000 -
YEAR Modelo Alternador Arrancador

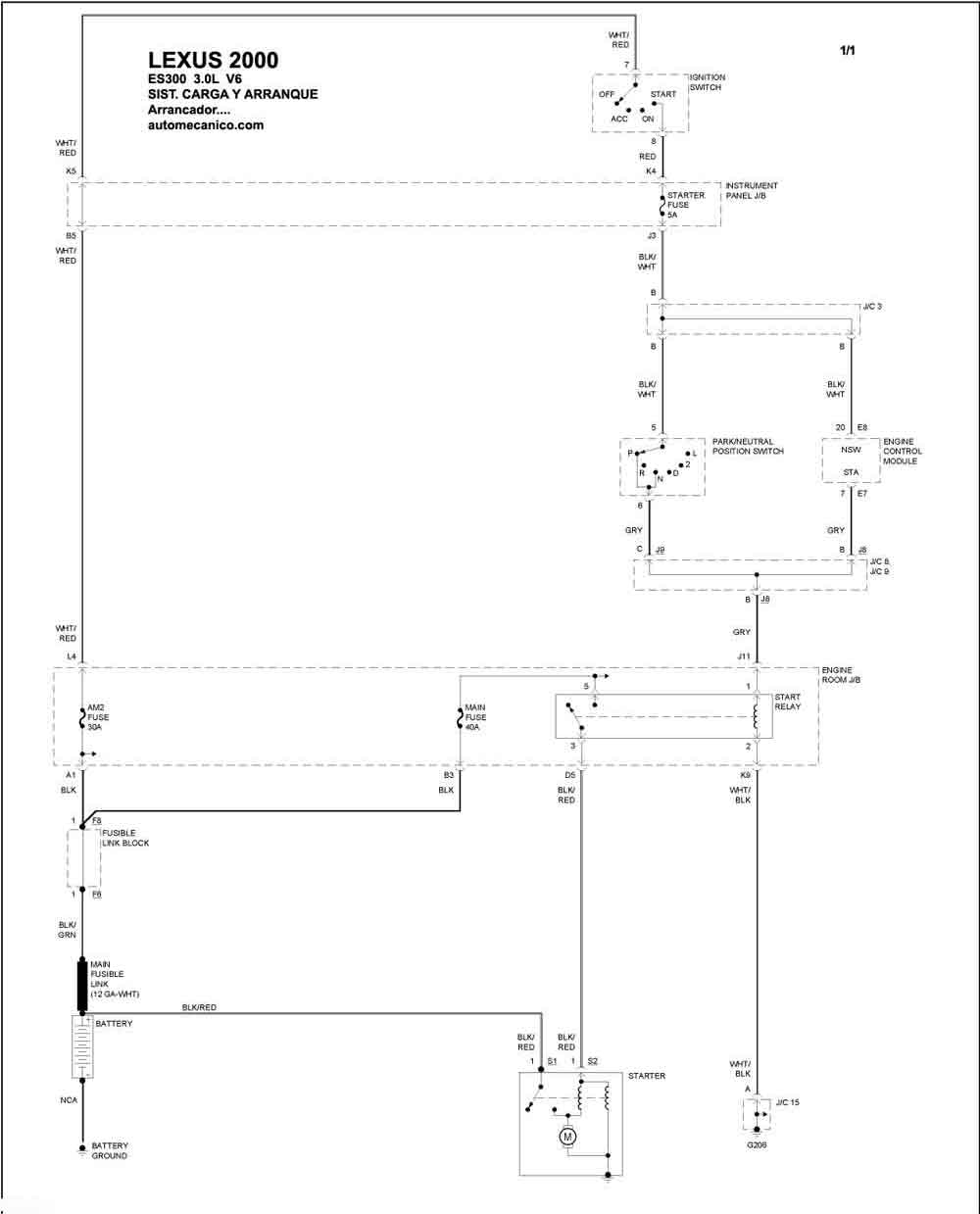

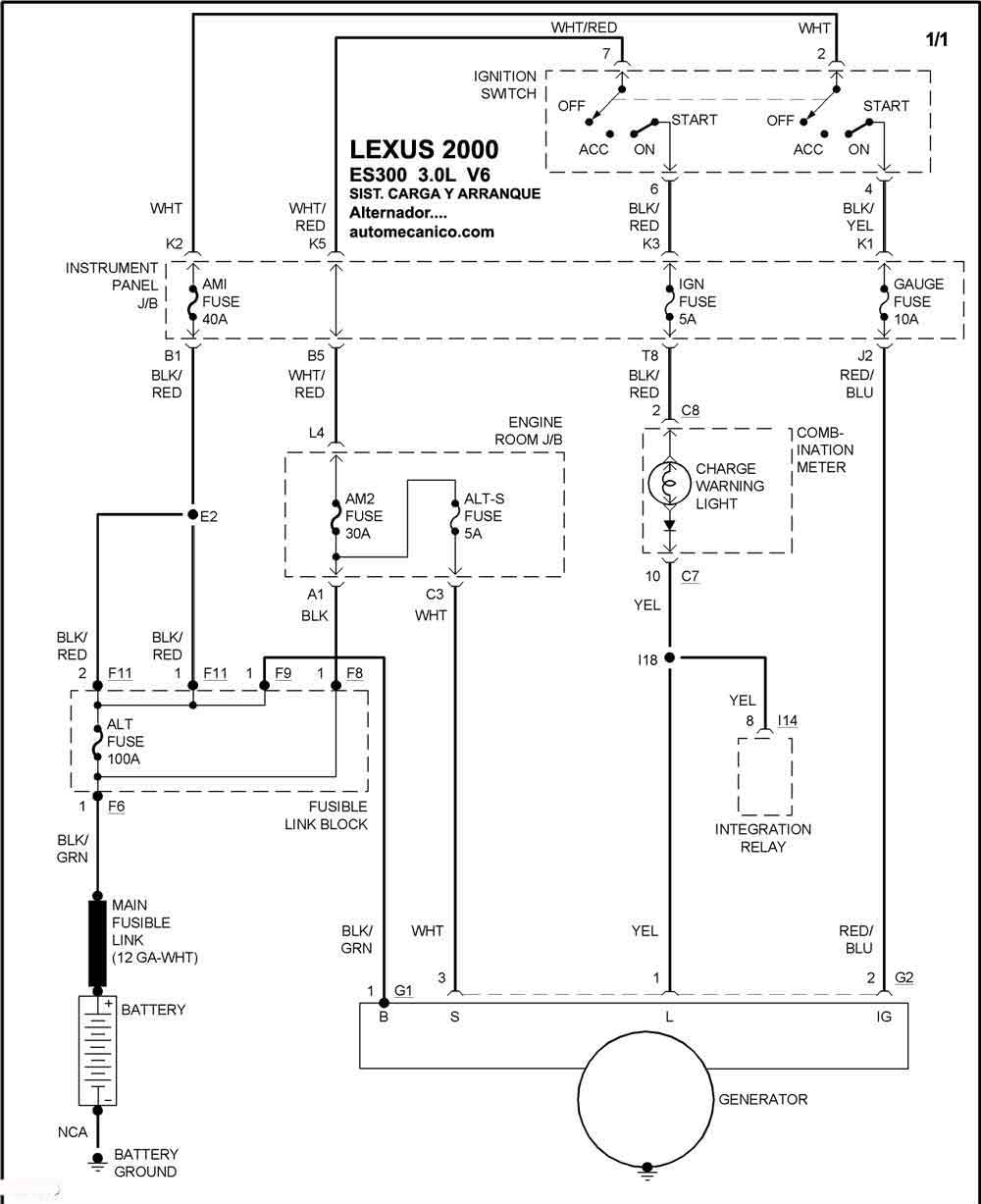

2000 ES 300 - 3.0L V6 SIST. DE CARGA SIST. DE ARRANQUE

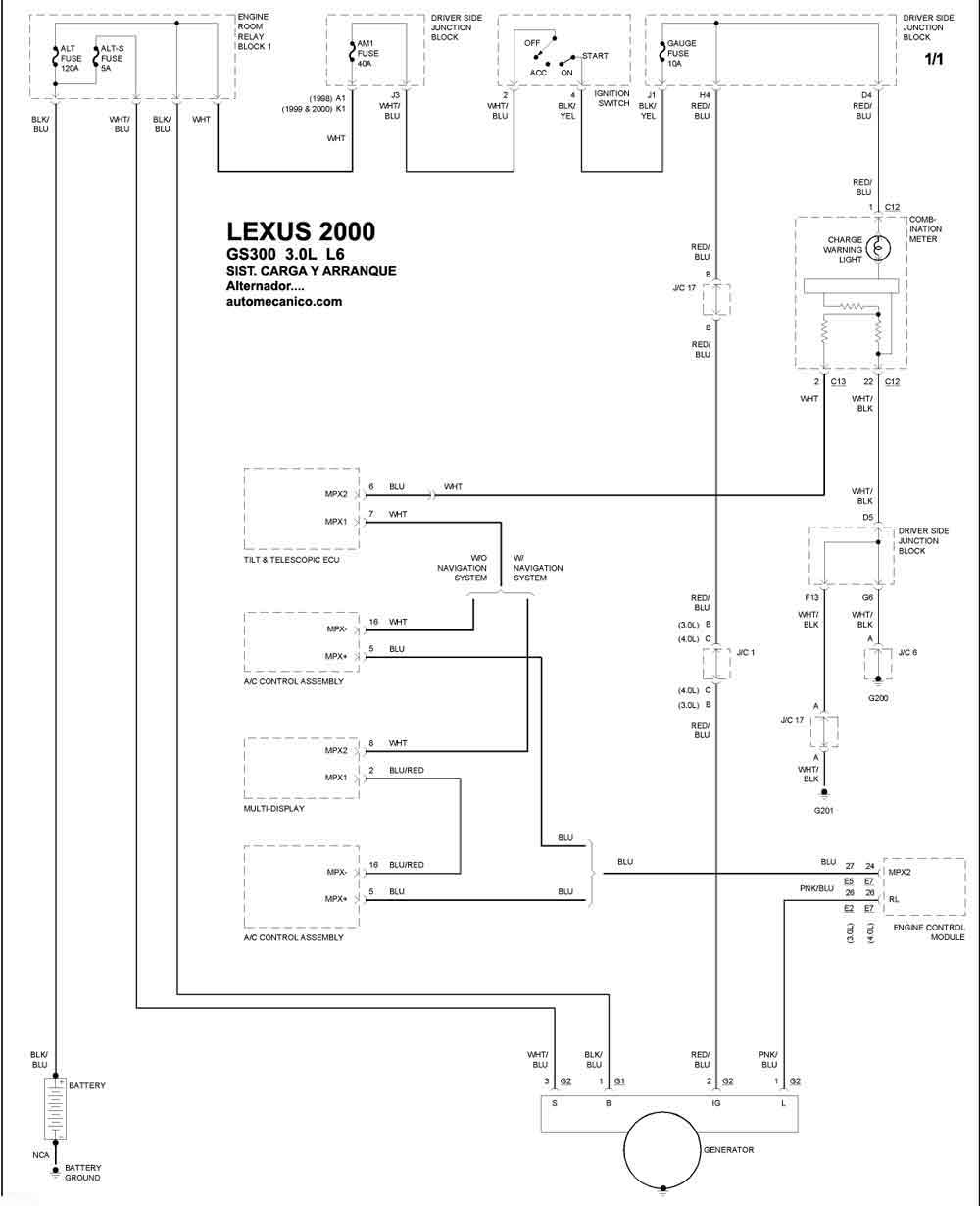

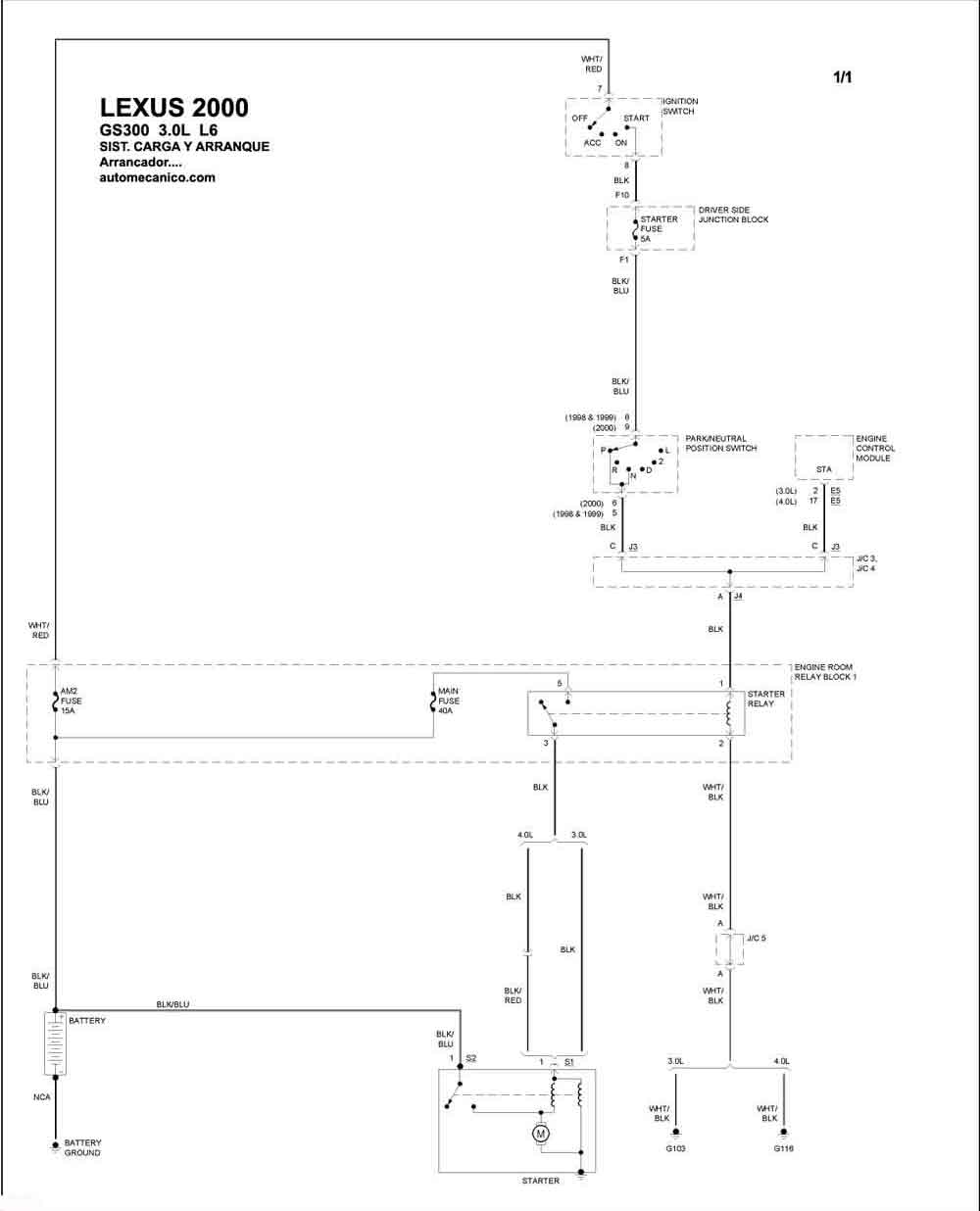

2000 GS 300 - 3.0L L6 SIST. DE CARGA SIST. DE ARRANQUE

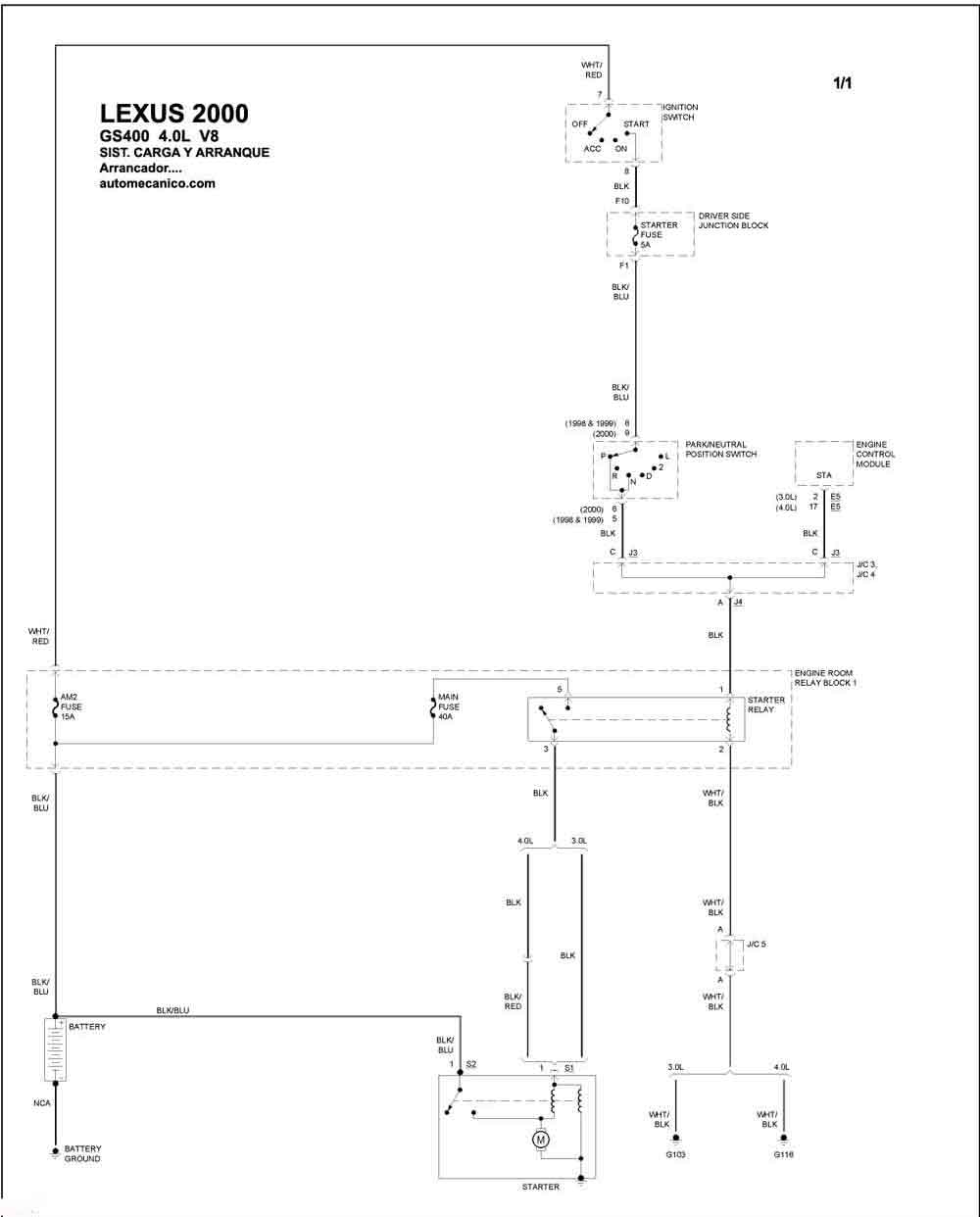

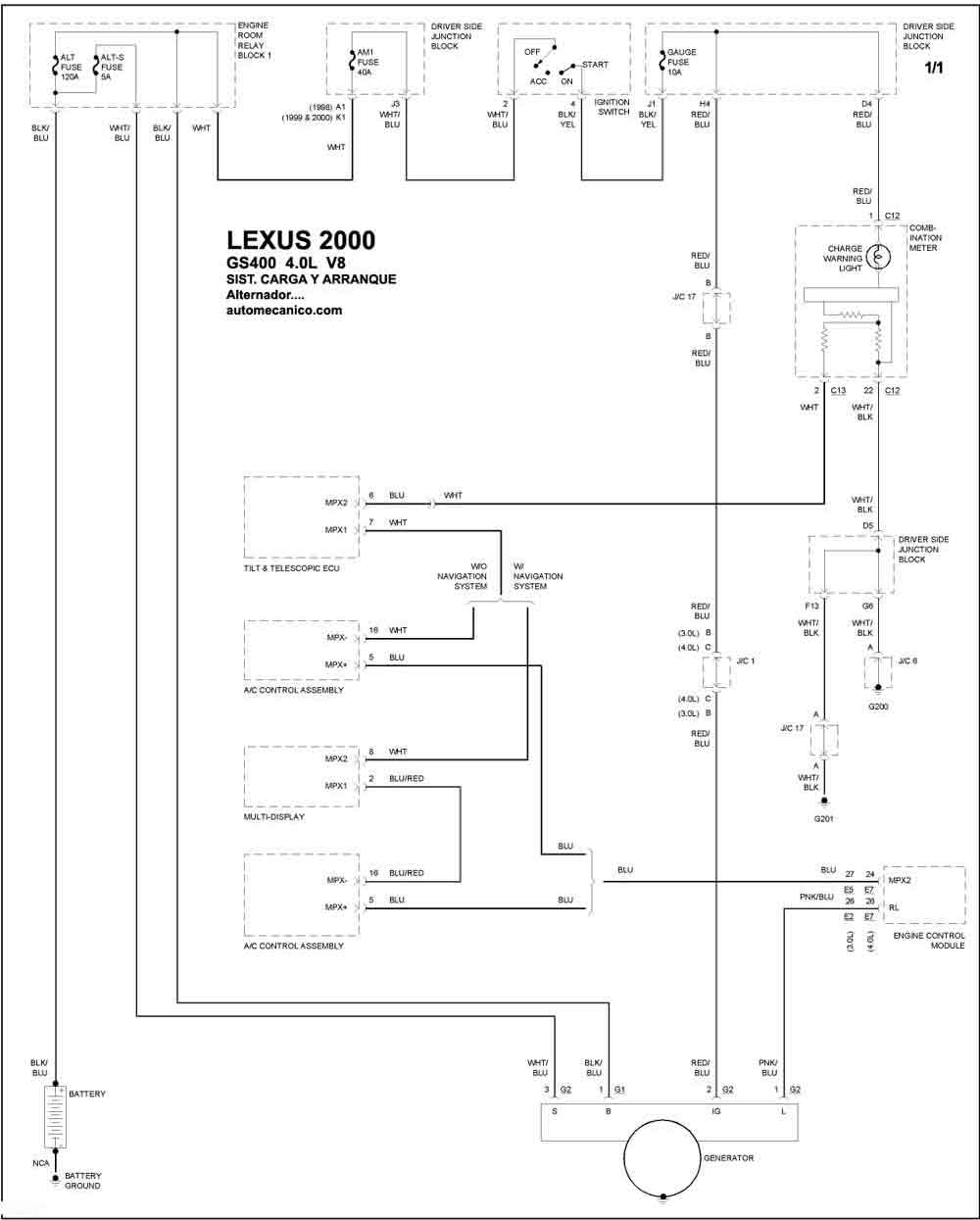

2000 GS 400 - 4.0L V8 SIST. DE CARGA SIST. DE ARRANQUE

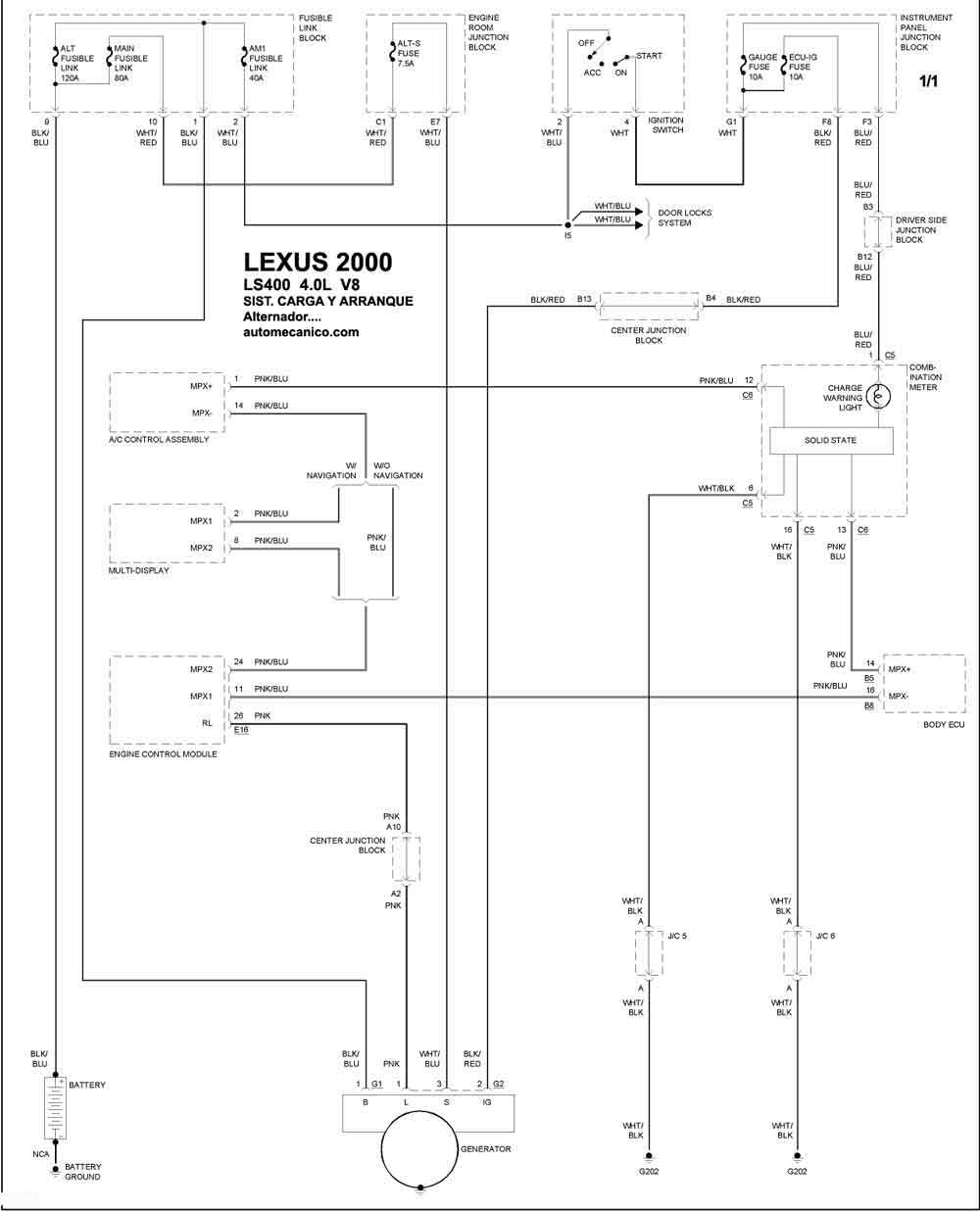

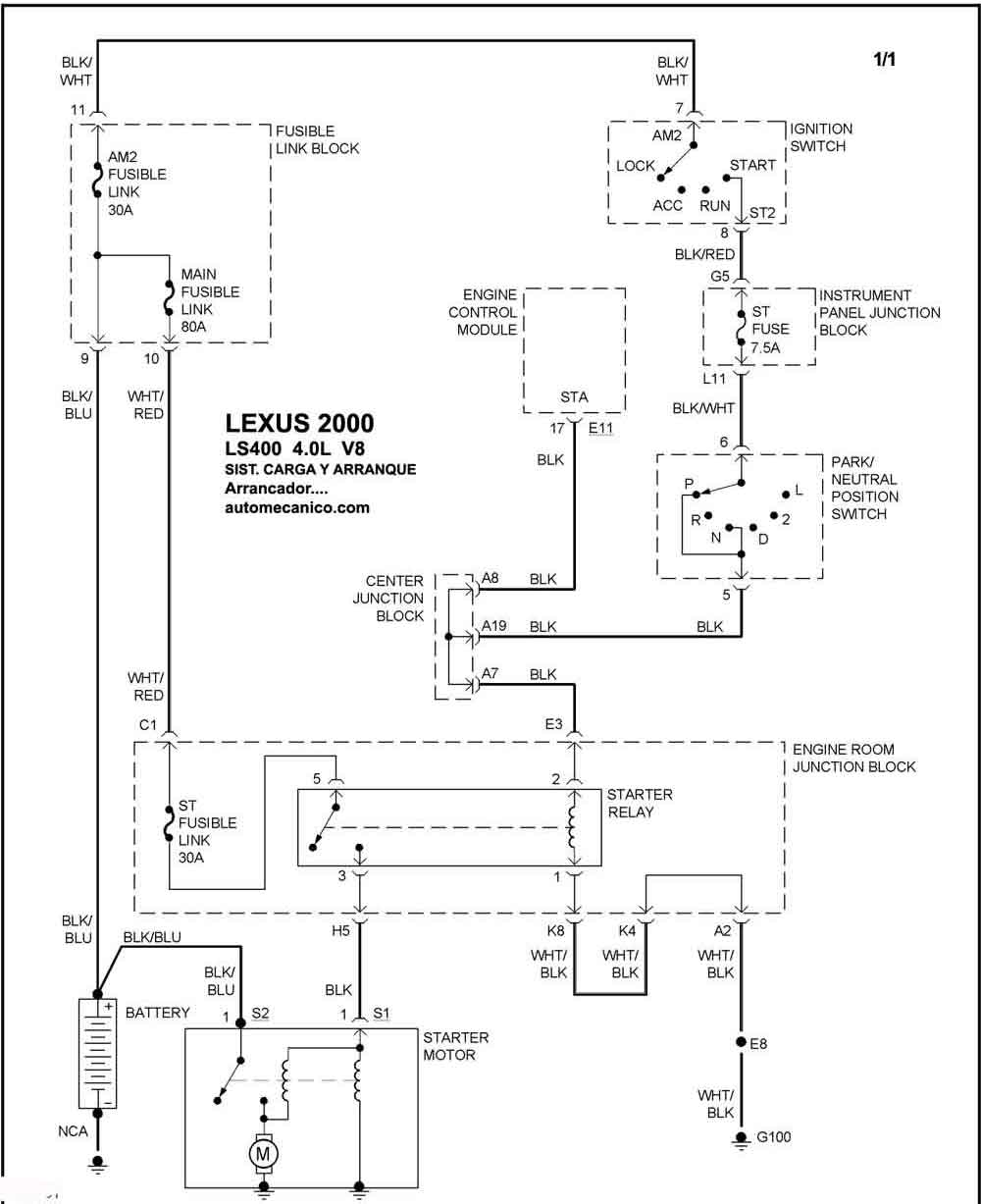

2000 LS 400 - 4.0L V8 SIST. DE CARGA SIST. DE ARRANQUE

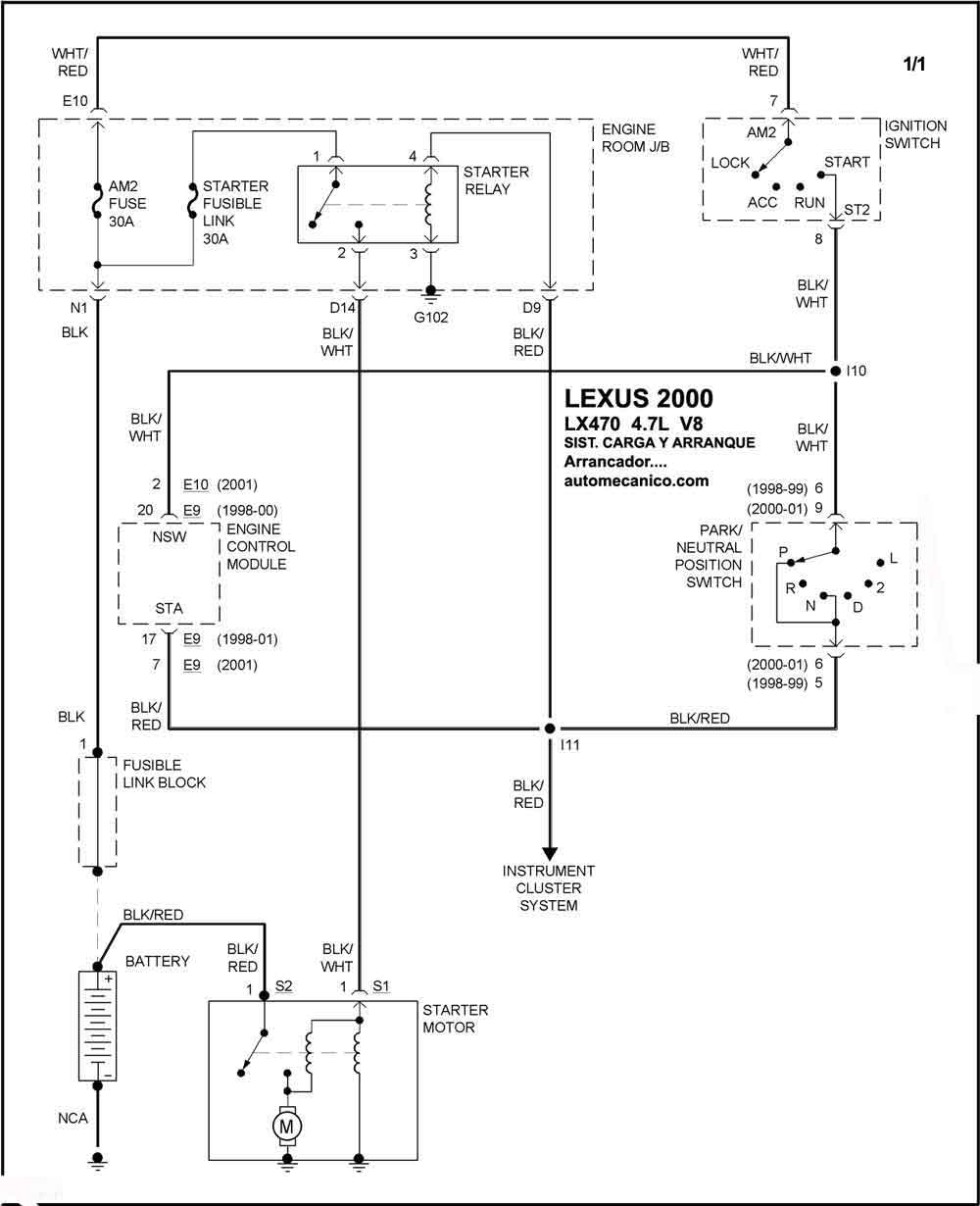

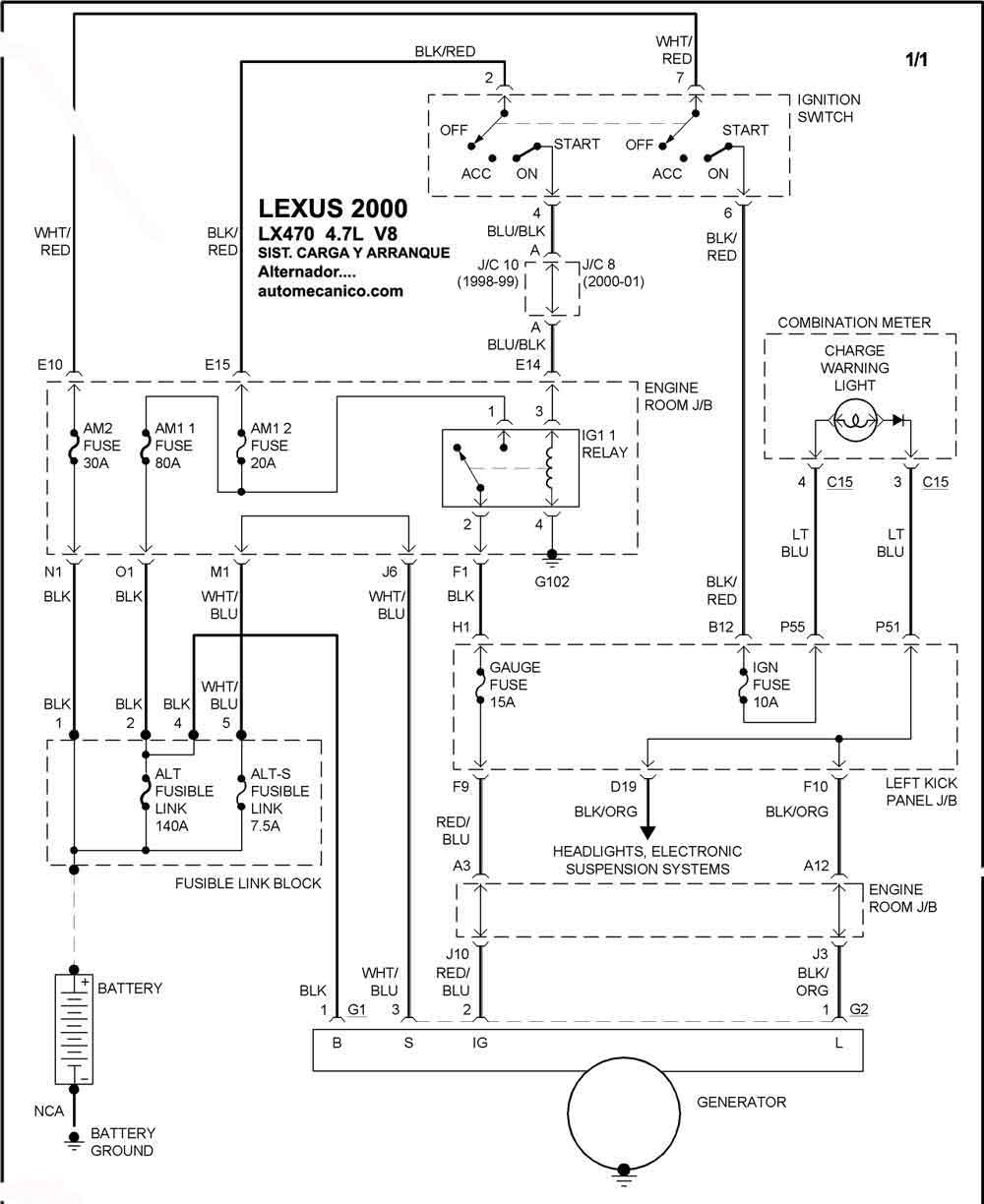

2000 LX 470 - 4.7L V8 SIST. DE CARGA SIST. DE ARRANQUE

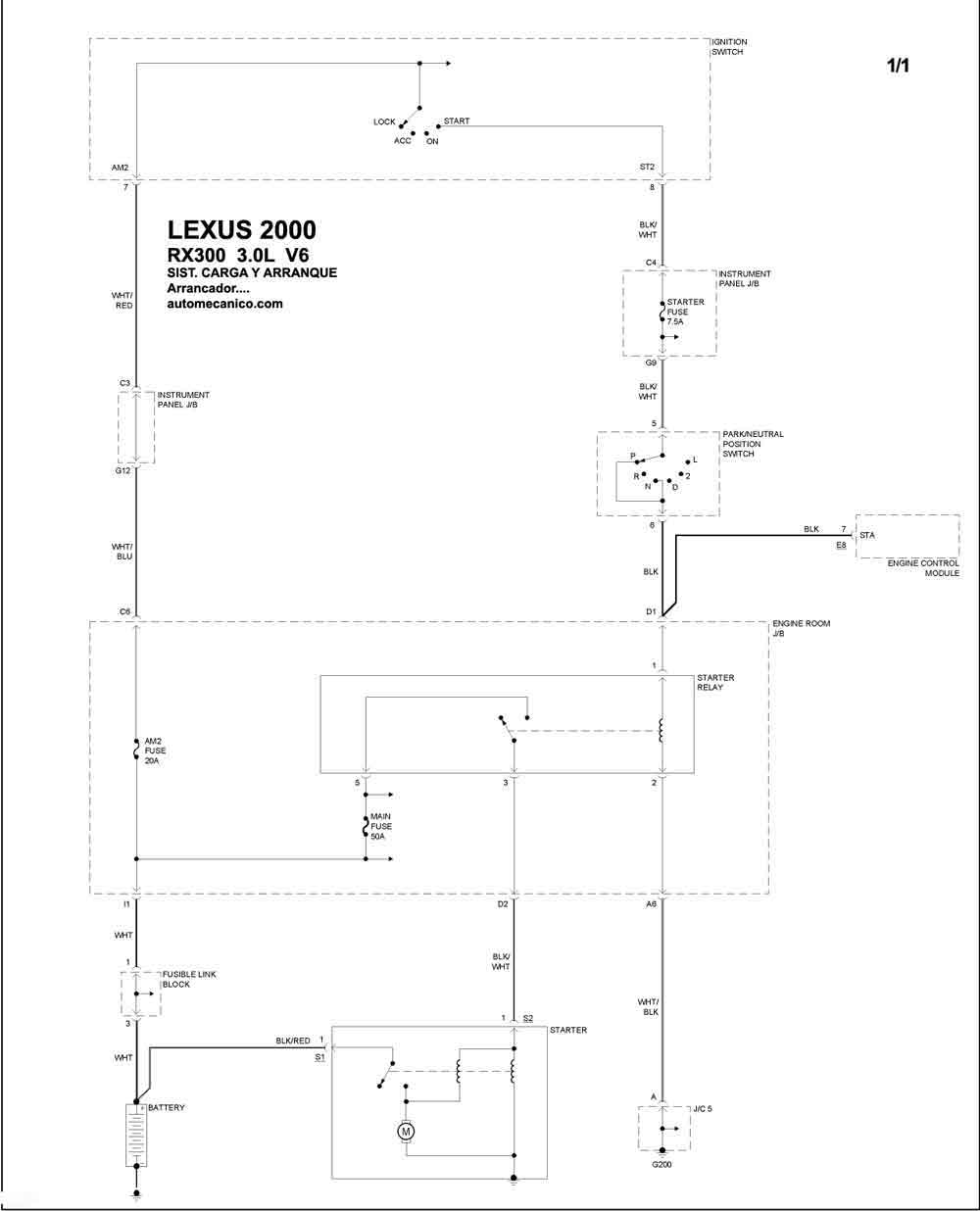

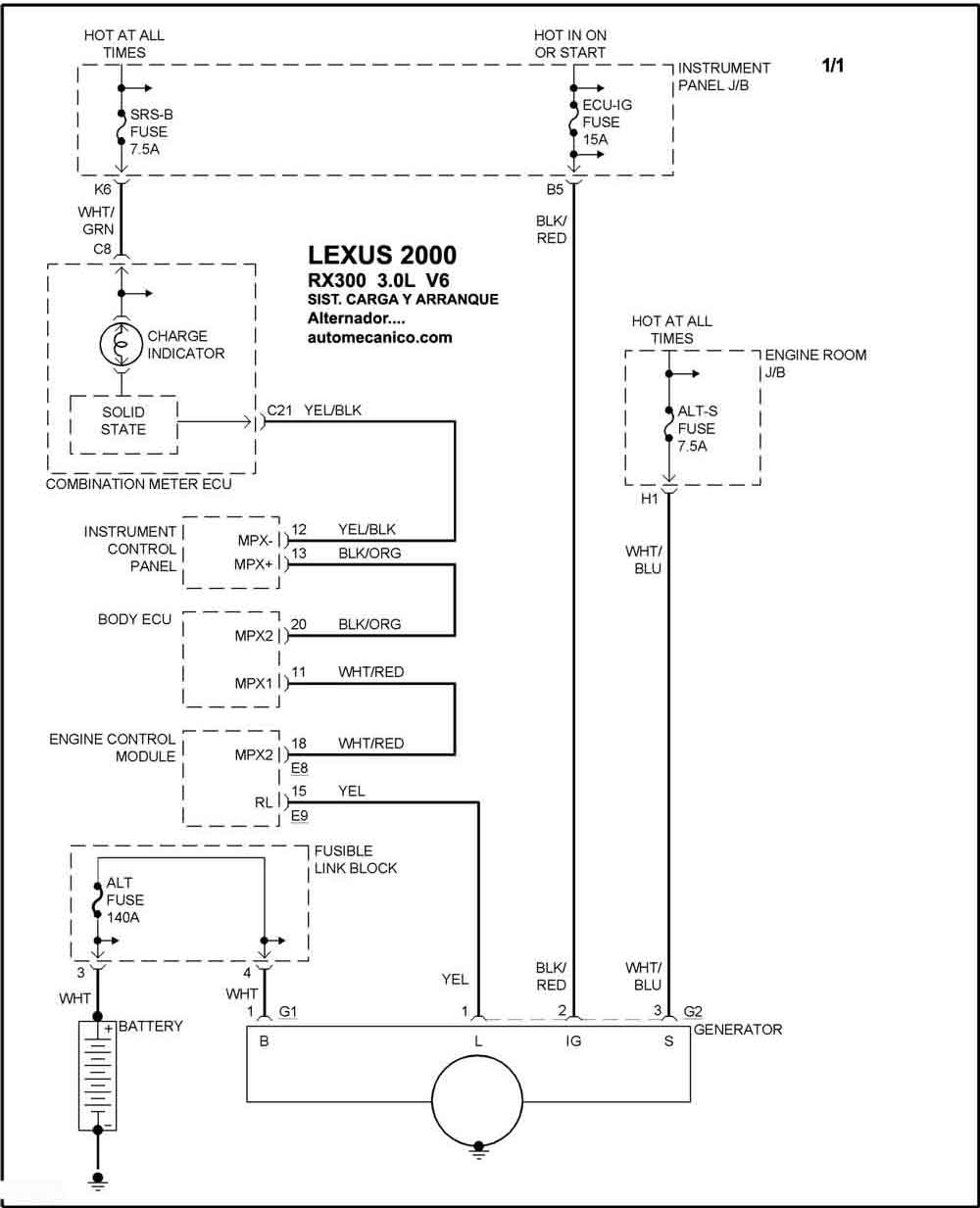

2000 RX 300 - 3.0L V6 SIST. DE CARGA SIST. DE ARRANQUE

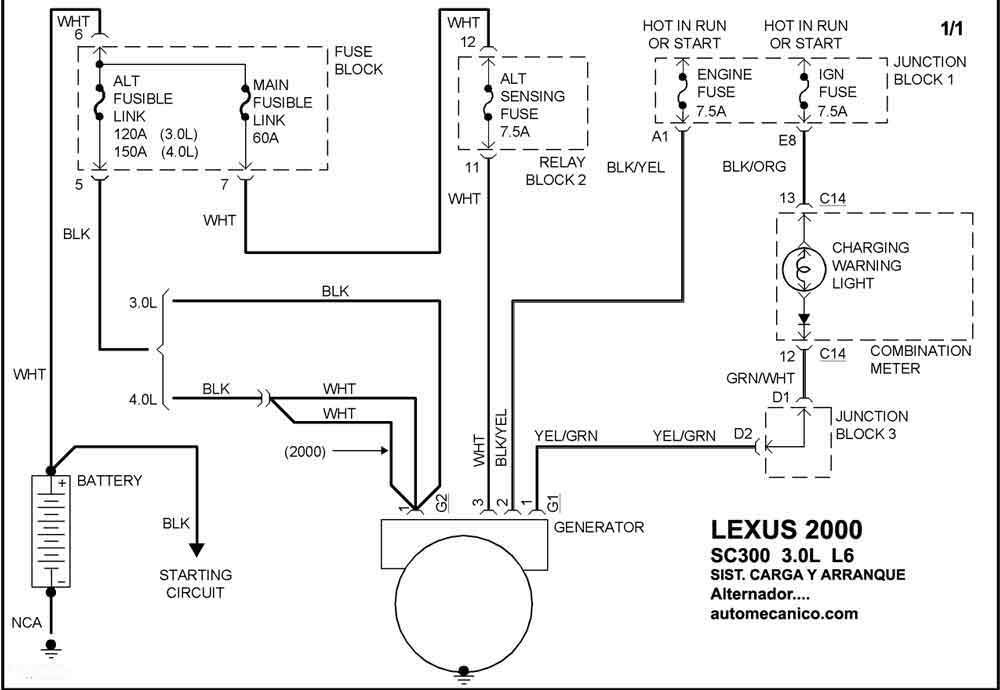

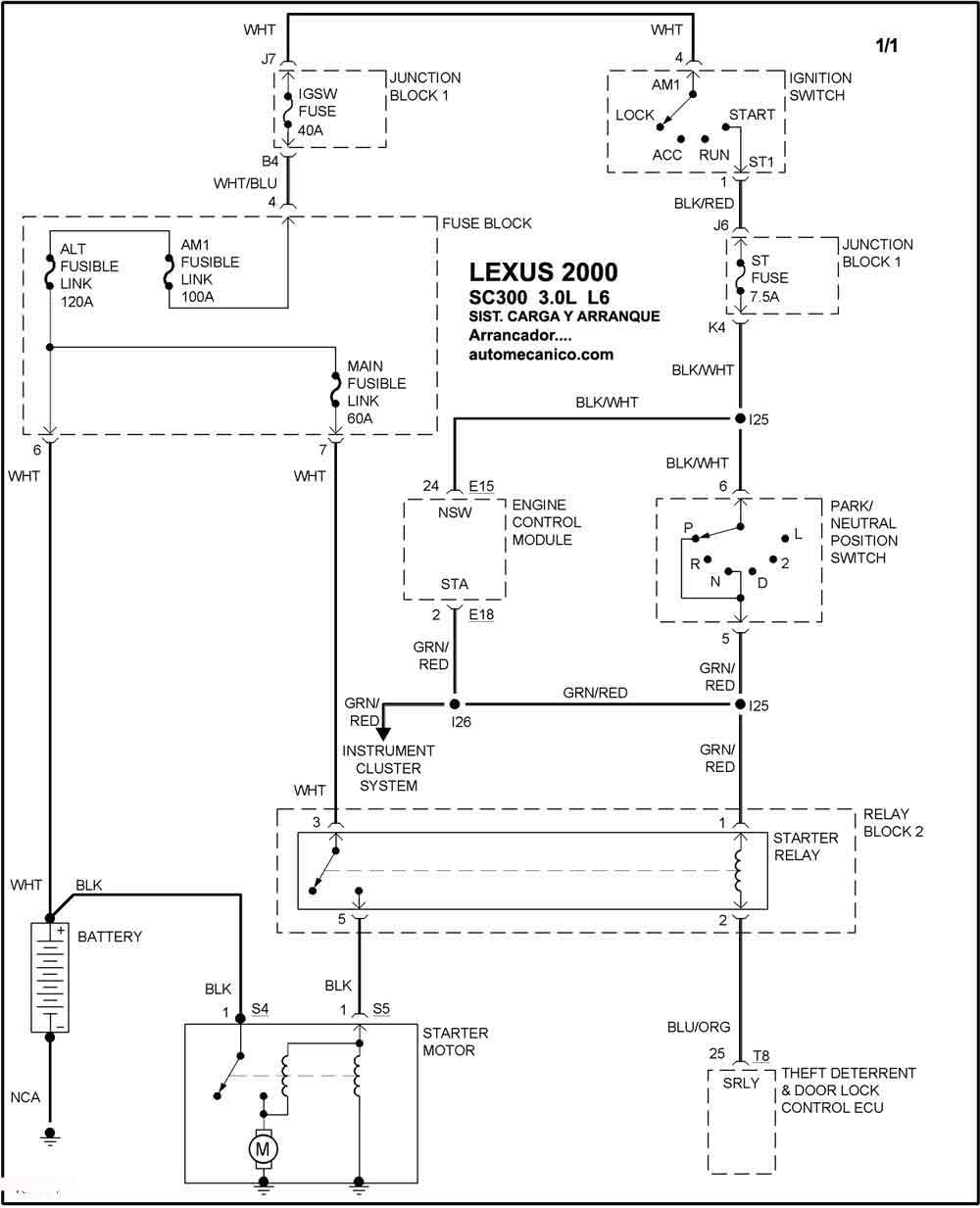

2000 SC 300 - 3.0L L6 SIST. DE CARGA SIST. DE ARRANQUE

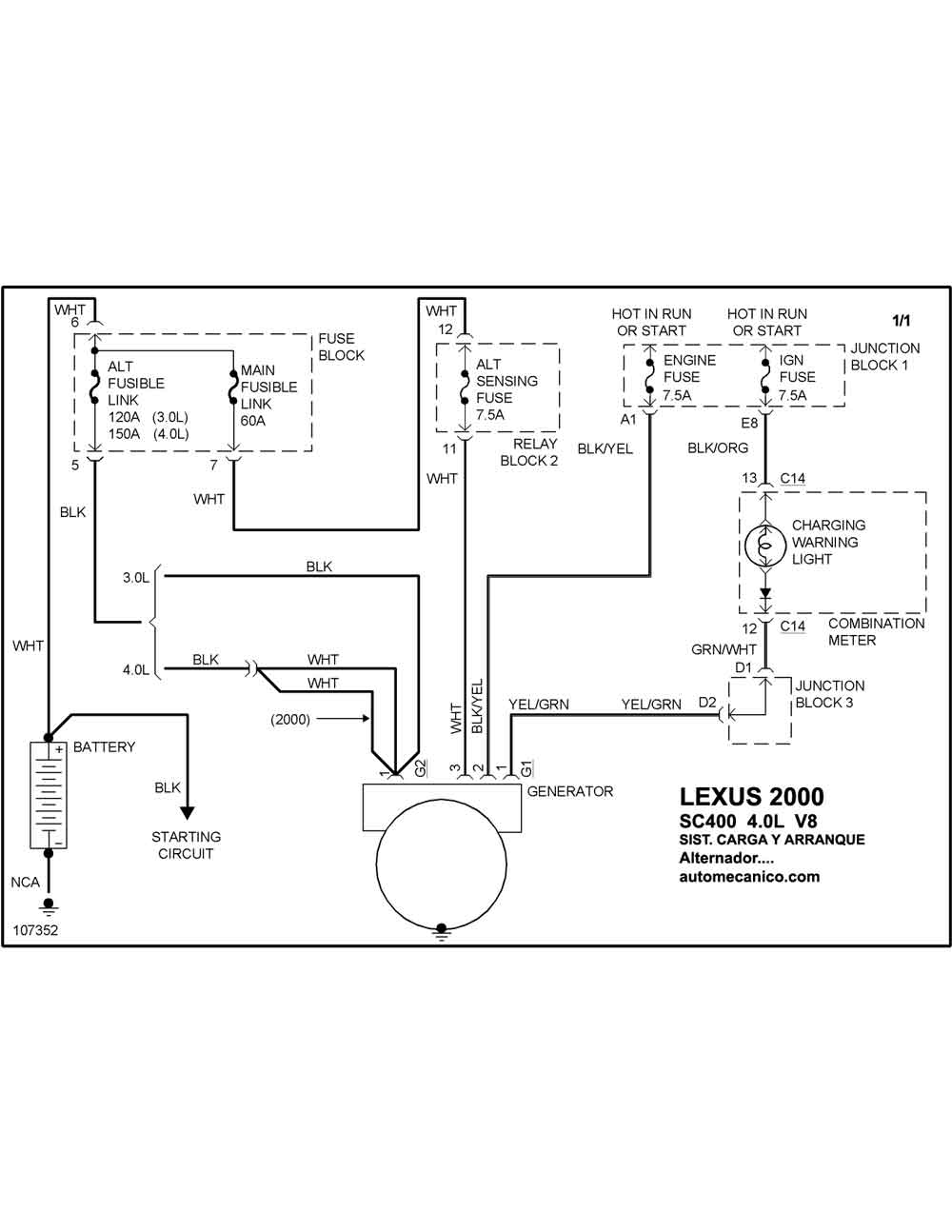

2000 SC 400 - 4.0L V8 SIST. DE CARGA SIST. DE ARRANQUE
