Diagrama - Alternador y motor de arranque - conexiones . Vehiculos MITSUBISHI 2000

En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y motor de arranque [arrancador, marcha, motor de partida, Starter, etc.]
Alternador - Arrancador - Diagramas - Esquemas - Graphics
Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador [Generador] y/o; Arrancador [Motor de arranque, Marcha, Starter] - INDICE: MITSUBISHI - 2000 -
YEAR Modelo Alternador Arrancador

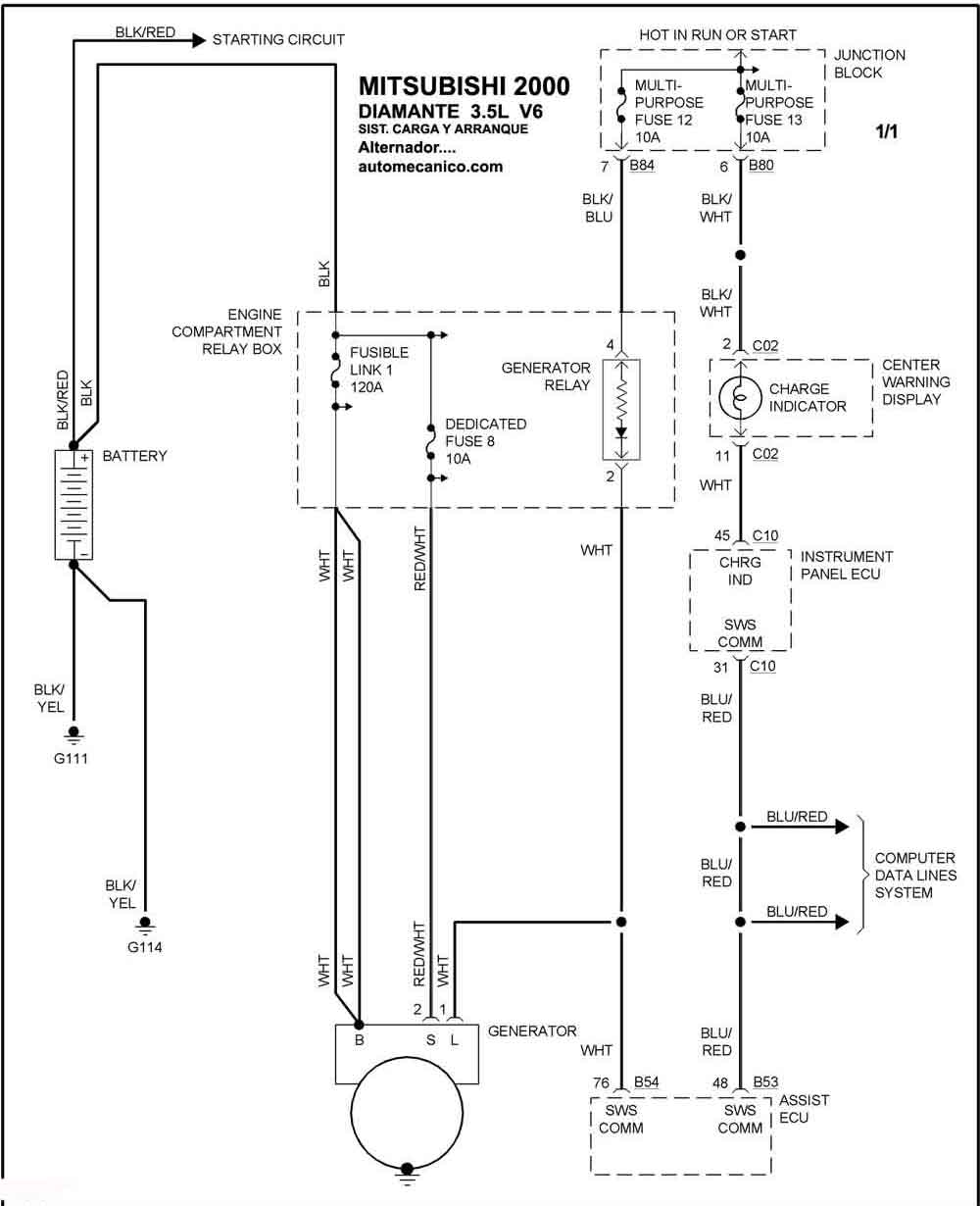

2000 DIAMANTE - 3.5L V6 SIST. DE CARGA SIST. DE ARRANQUE

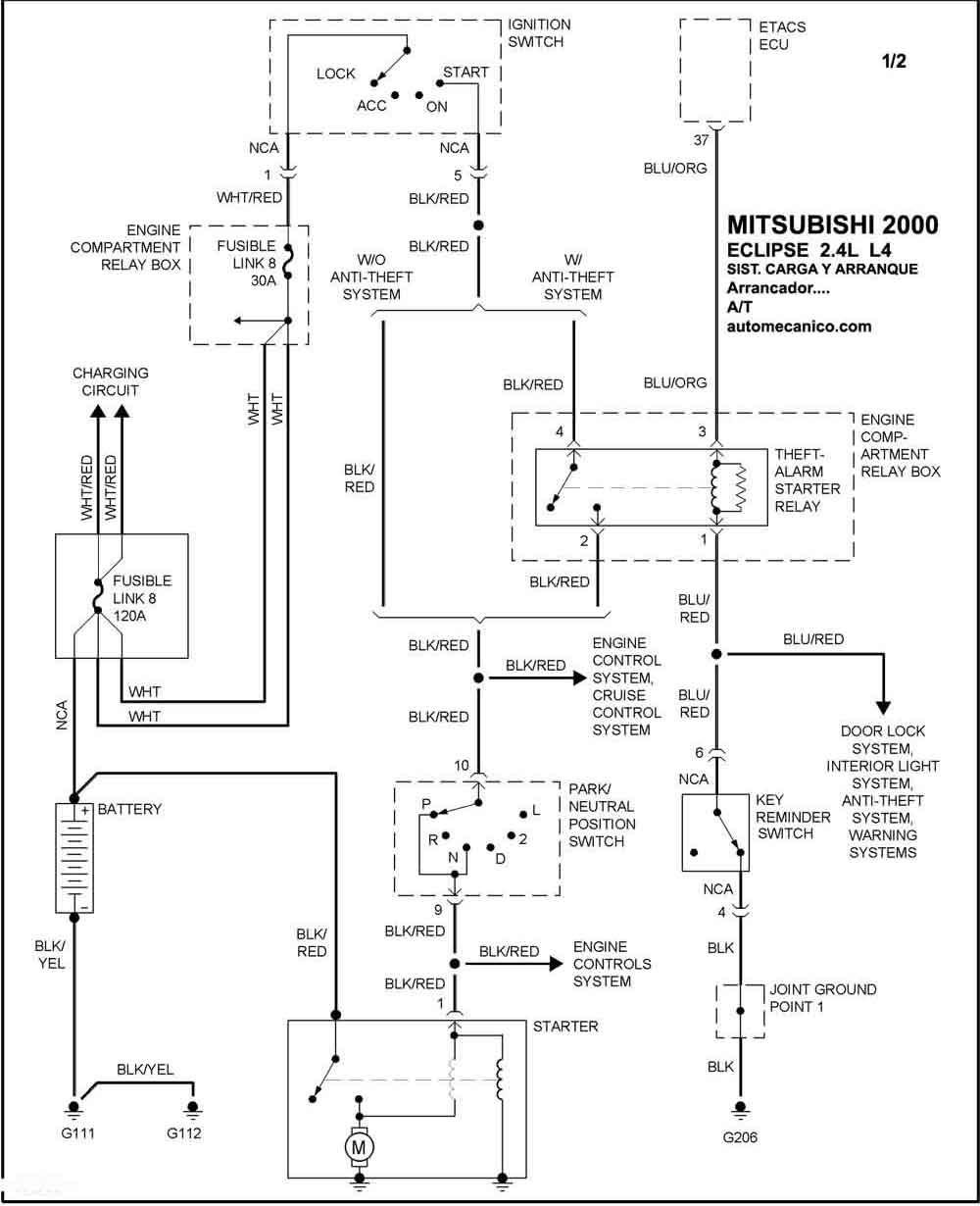

2000 ECLIPSE - 2.4L L4 SIST. DE CARGA SIST. DE ARRANQUE  T/A

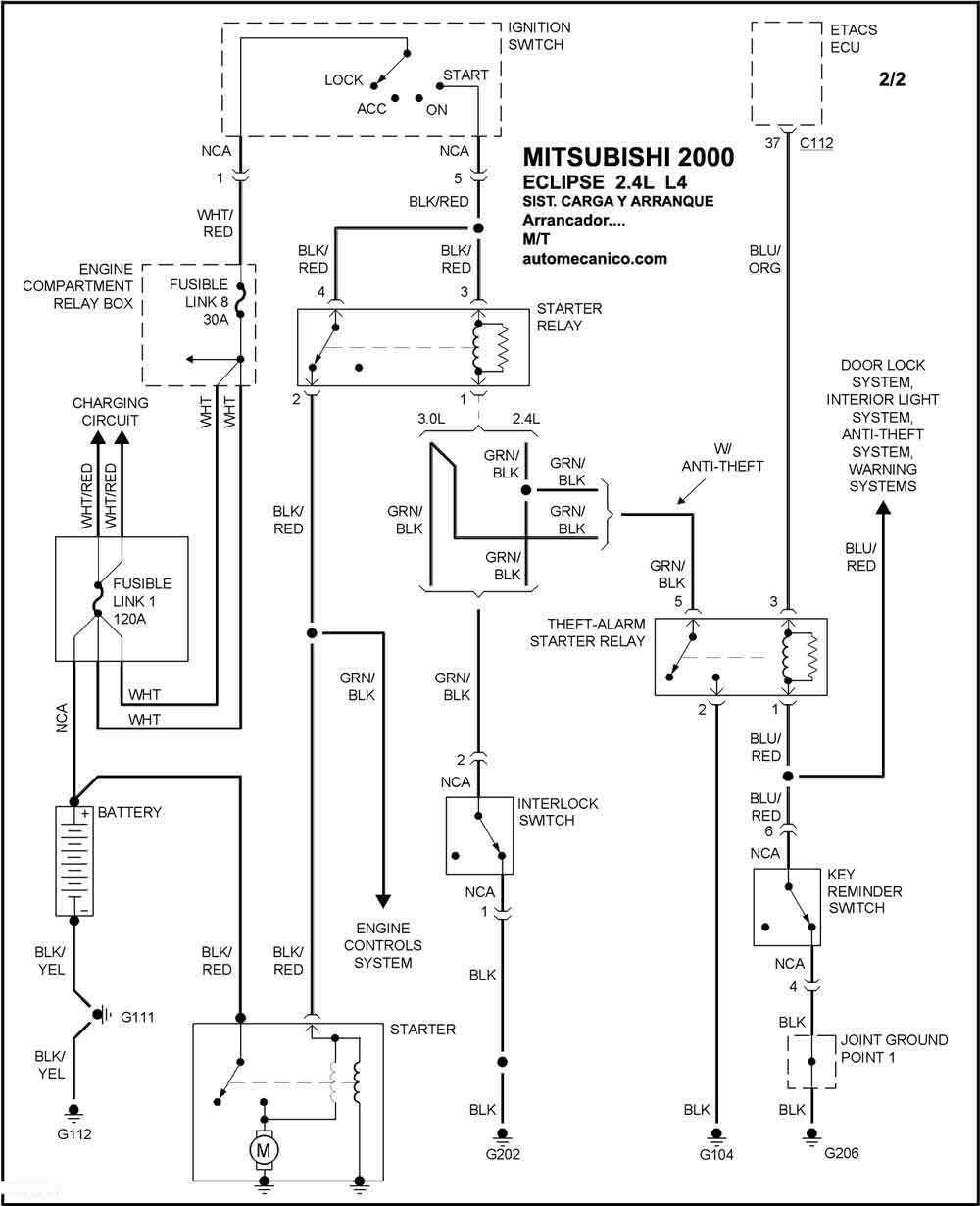

2000 ECLIPSE - 2.4L L4 T/MANUAL SIST. DE ARRANQUE  T/M

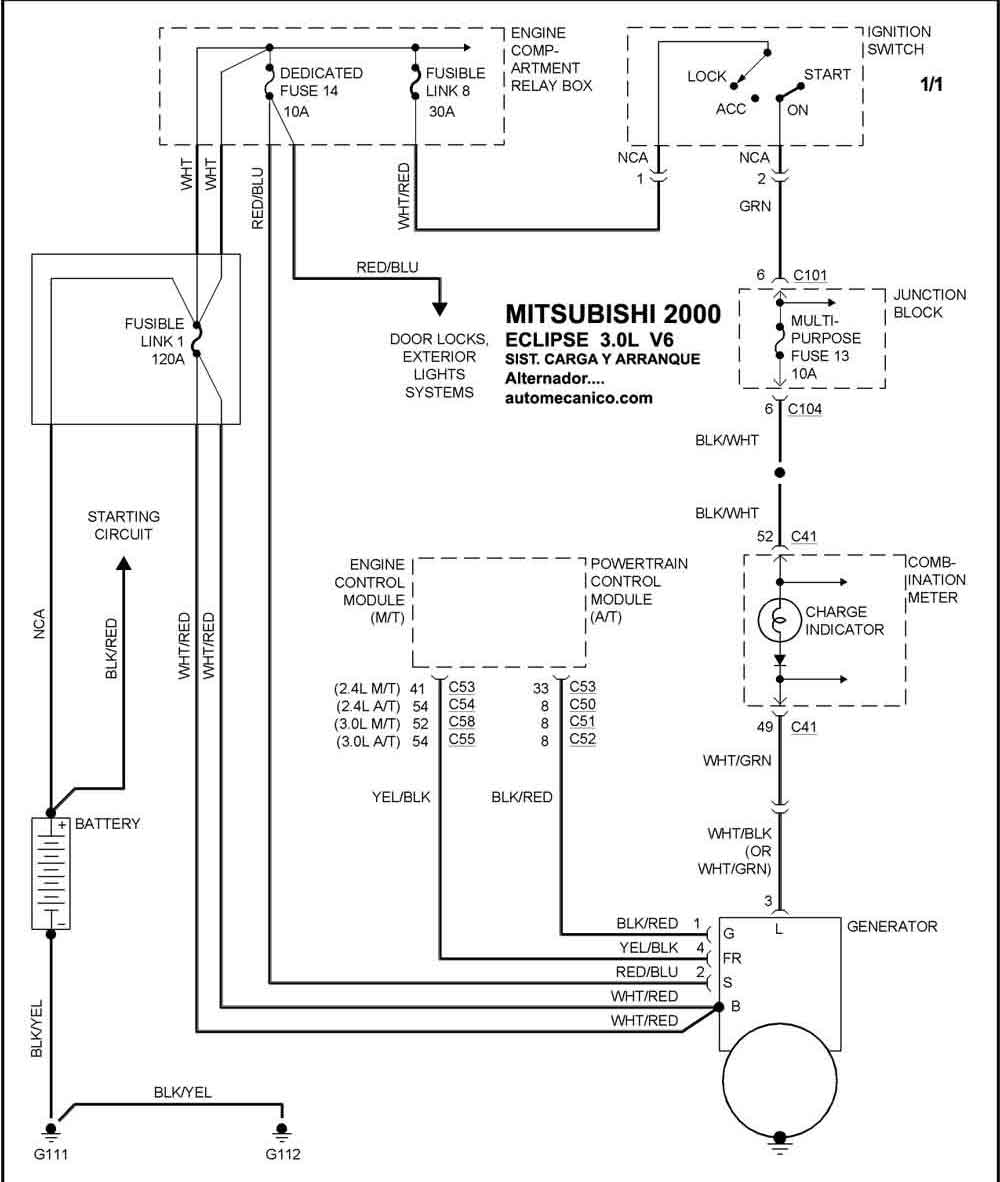

2000 ECLIPSE - 3.0L V6 SIST. DE CARGA SIST. DE ARRANQUE  T/A

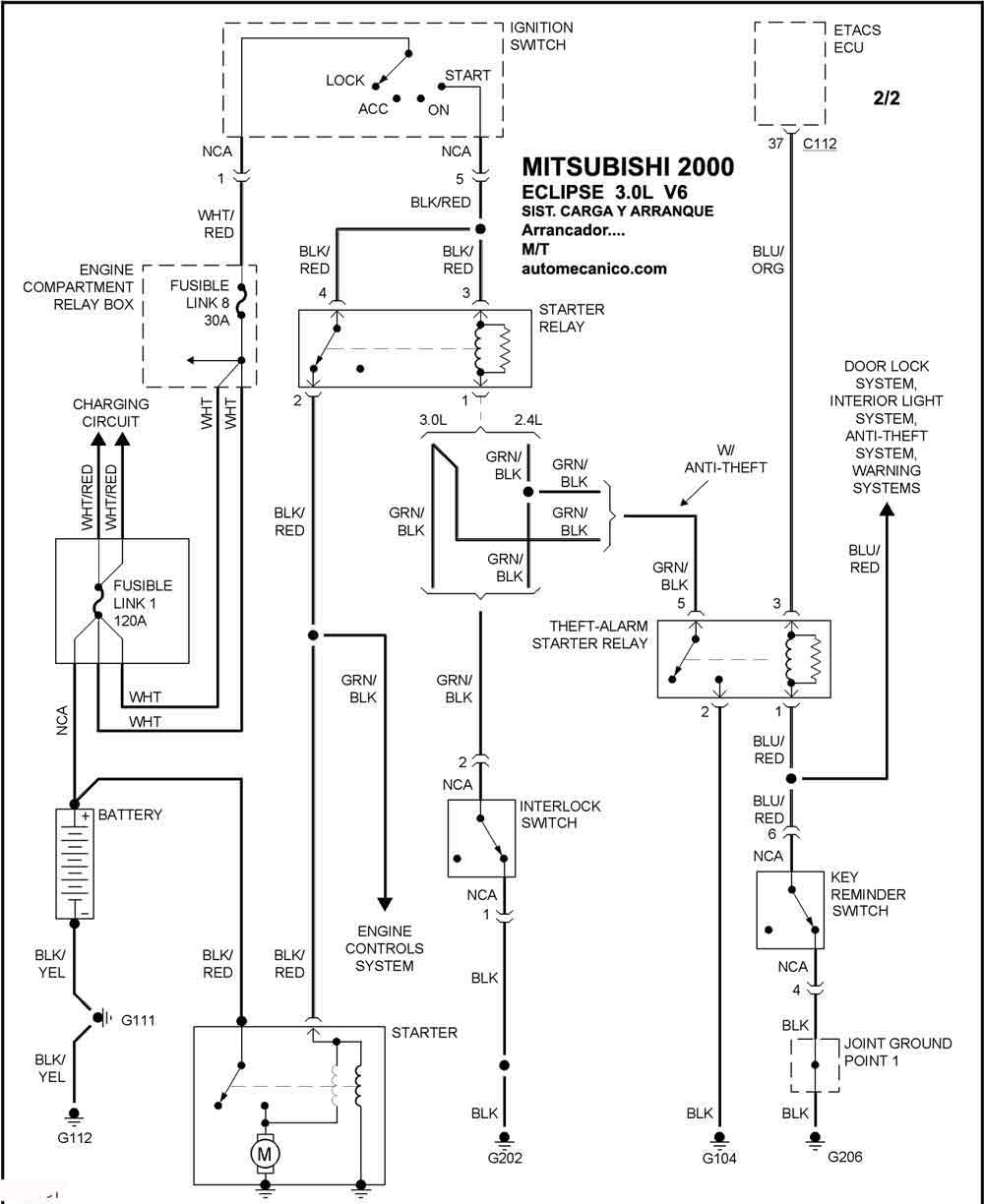

2000 ECLIPSE - 3.0L V6 /MANUAL SIST. DE ARRANQUE  T/M

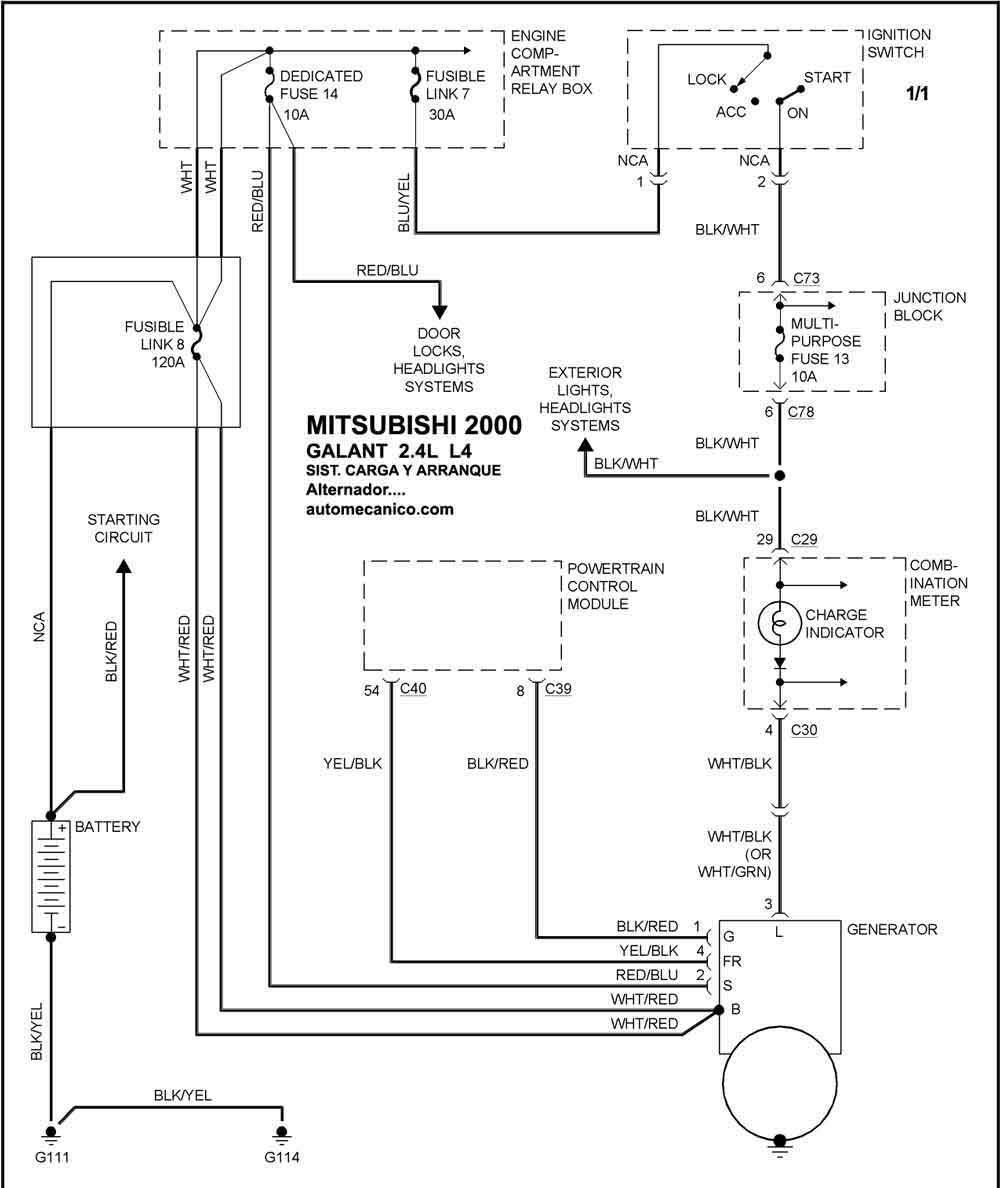

2000 GALANT - 2.4L L4 SIST. DE CARGA SIST. DE ARRANQUE

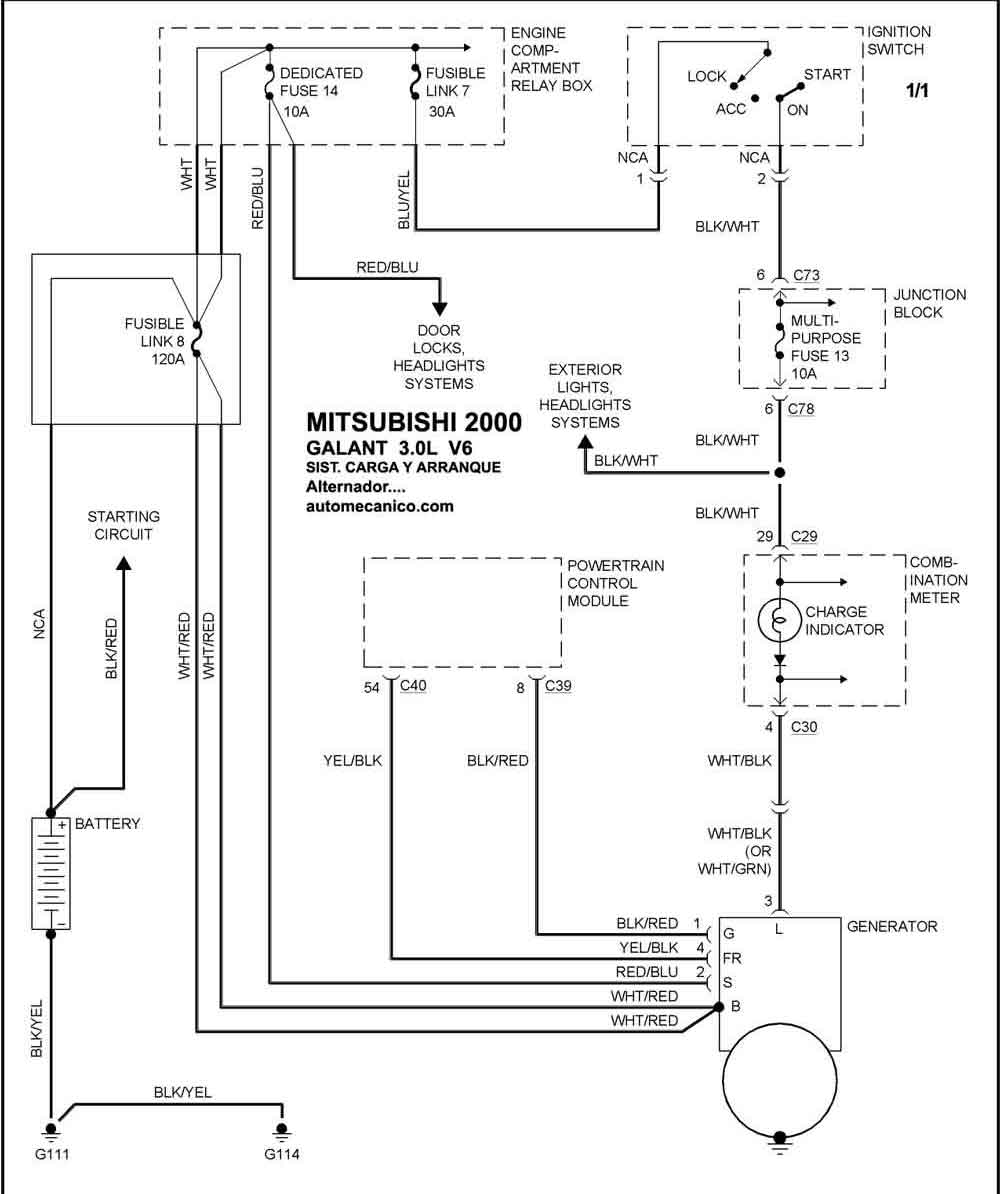

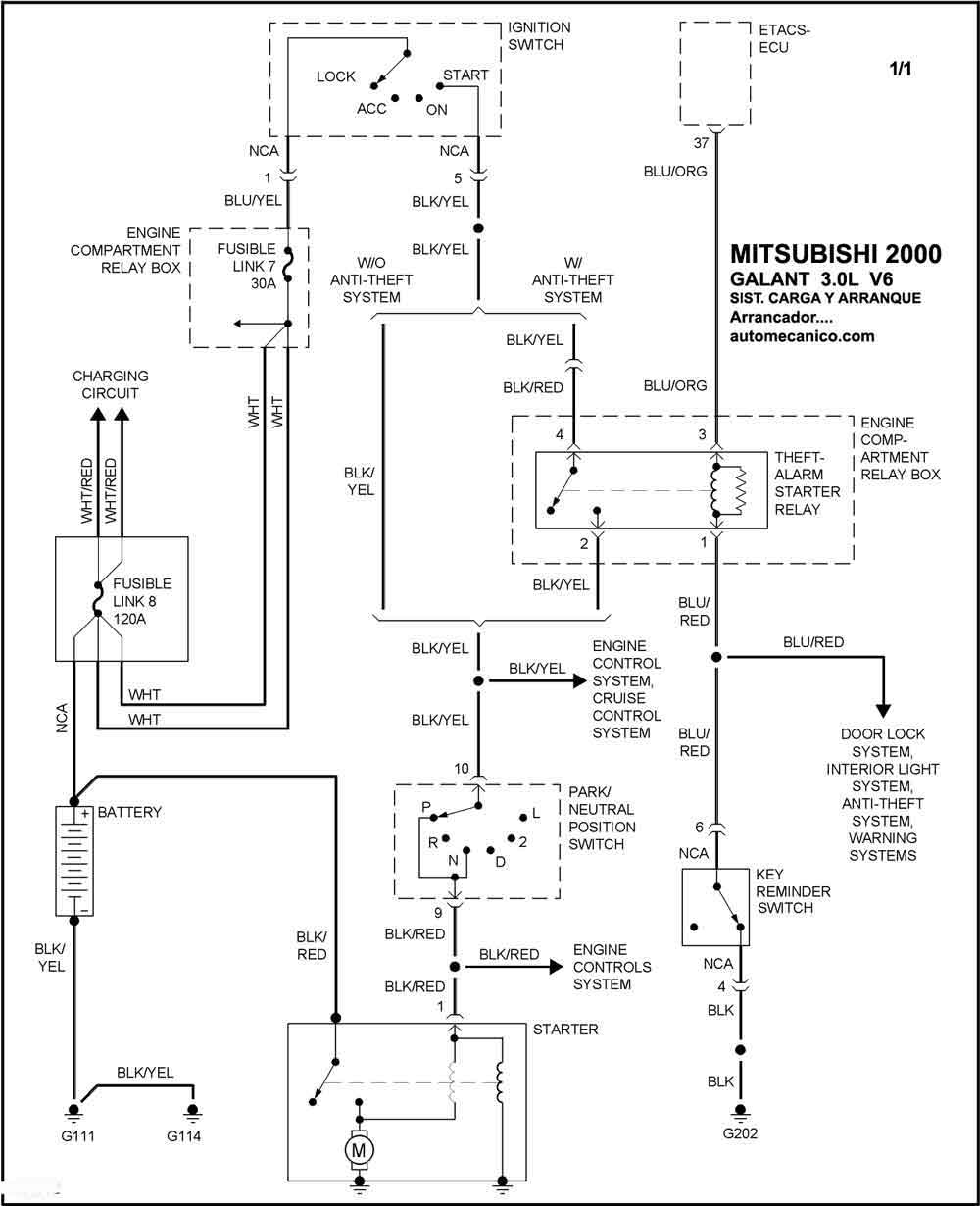

2000 GALANT - 3.0L V6 SIST. DE CARGA SIST. DE ARRANQUE
