Diagrama - Alternador y motor de arranque - conexiones . Vehiculos PLYMOUTH 2000

En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y motor de arranque [arrancador, marcha, motor de partida, Starter, etc.]
Alternador - Arrancador - Diagramas - Esquemas - Graphics
Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador [Generador] y/o; Arrancador [Motor de arranque, Marcha, Starter] - INDICE: PLYMOUTH - 2000 -
YEAR Modelo Alternador Arrancador

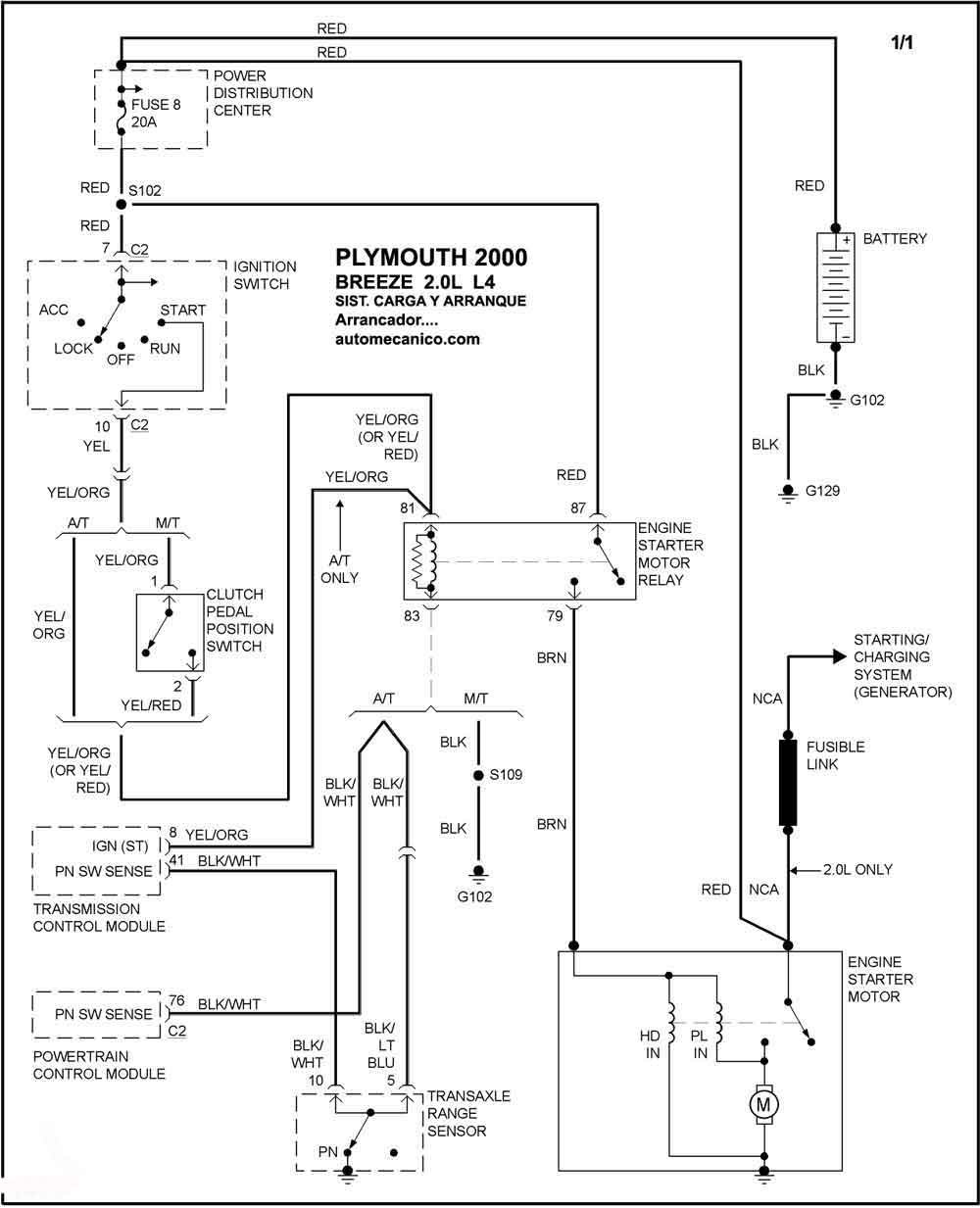

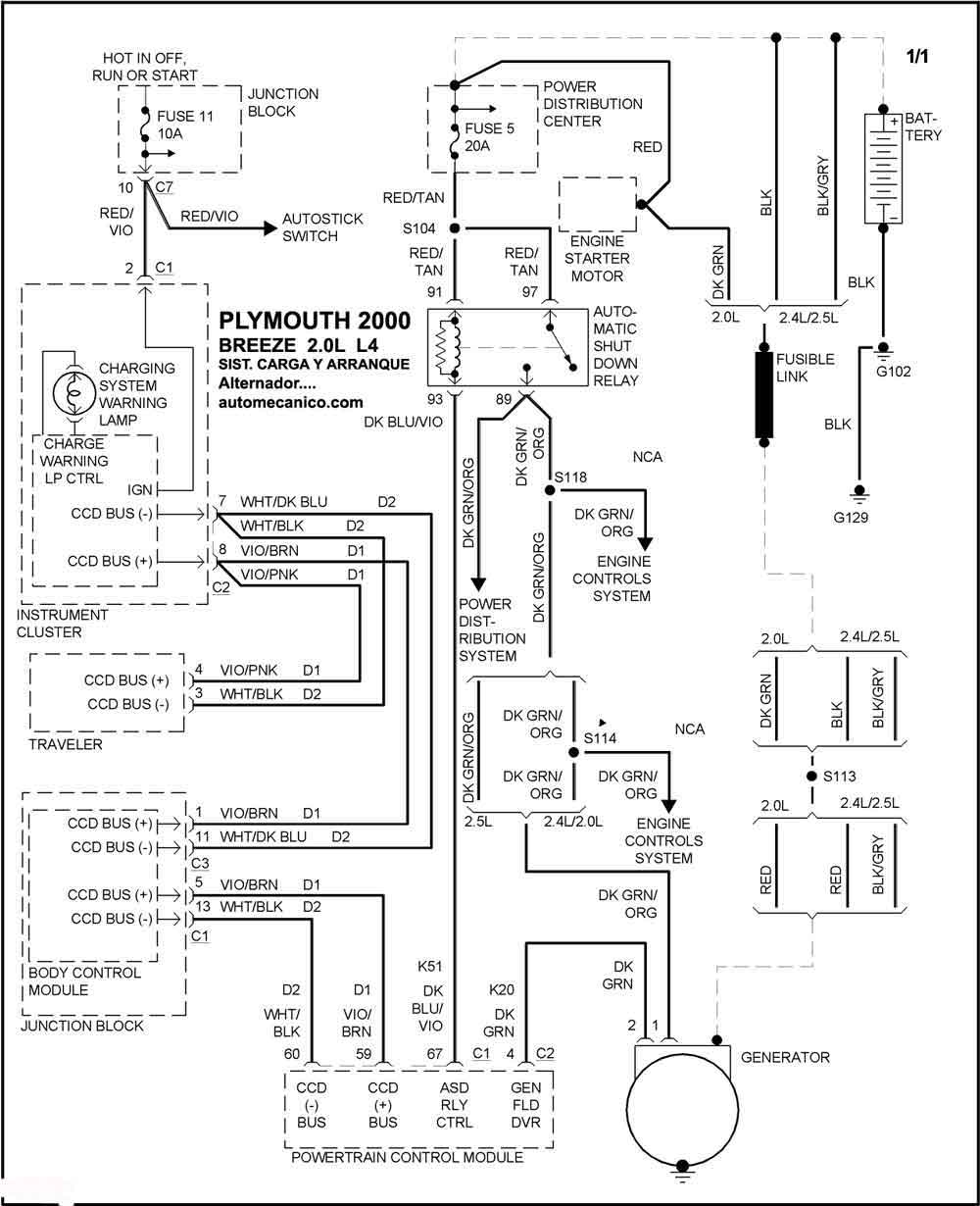

2000 BREEZE -  2.0L L4 SIST. DE CARGA SIST. DE ARRANQUE

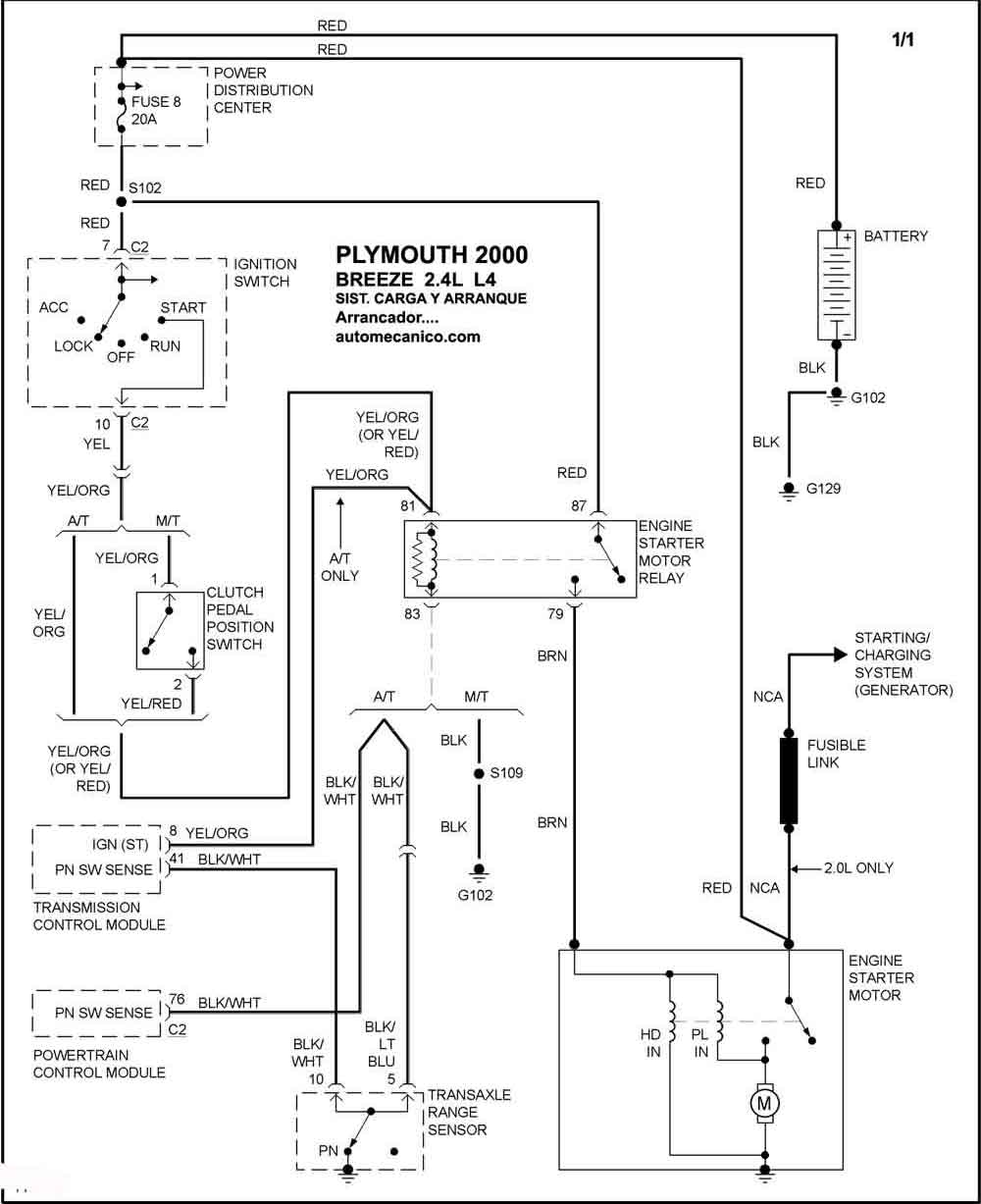

2000 BREEZE -  2.4L L4 SIST. DE CARGA SIST. DE ARRANQUE

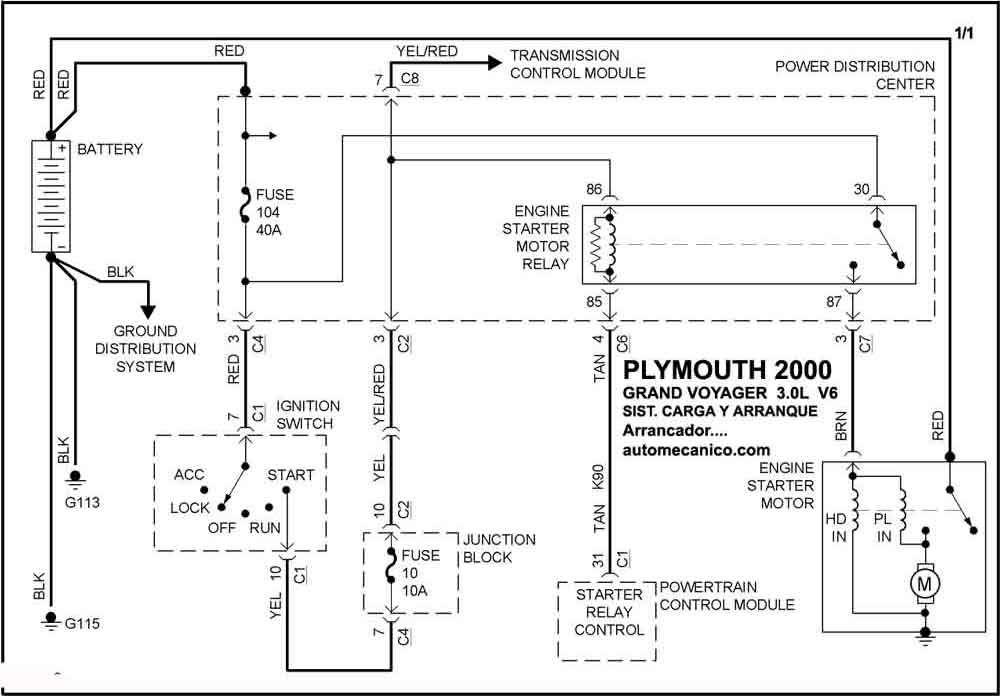

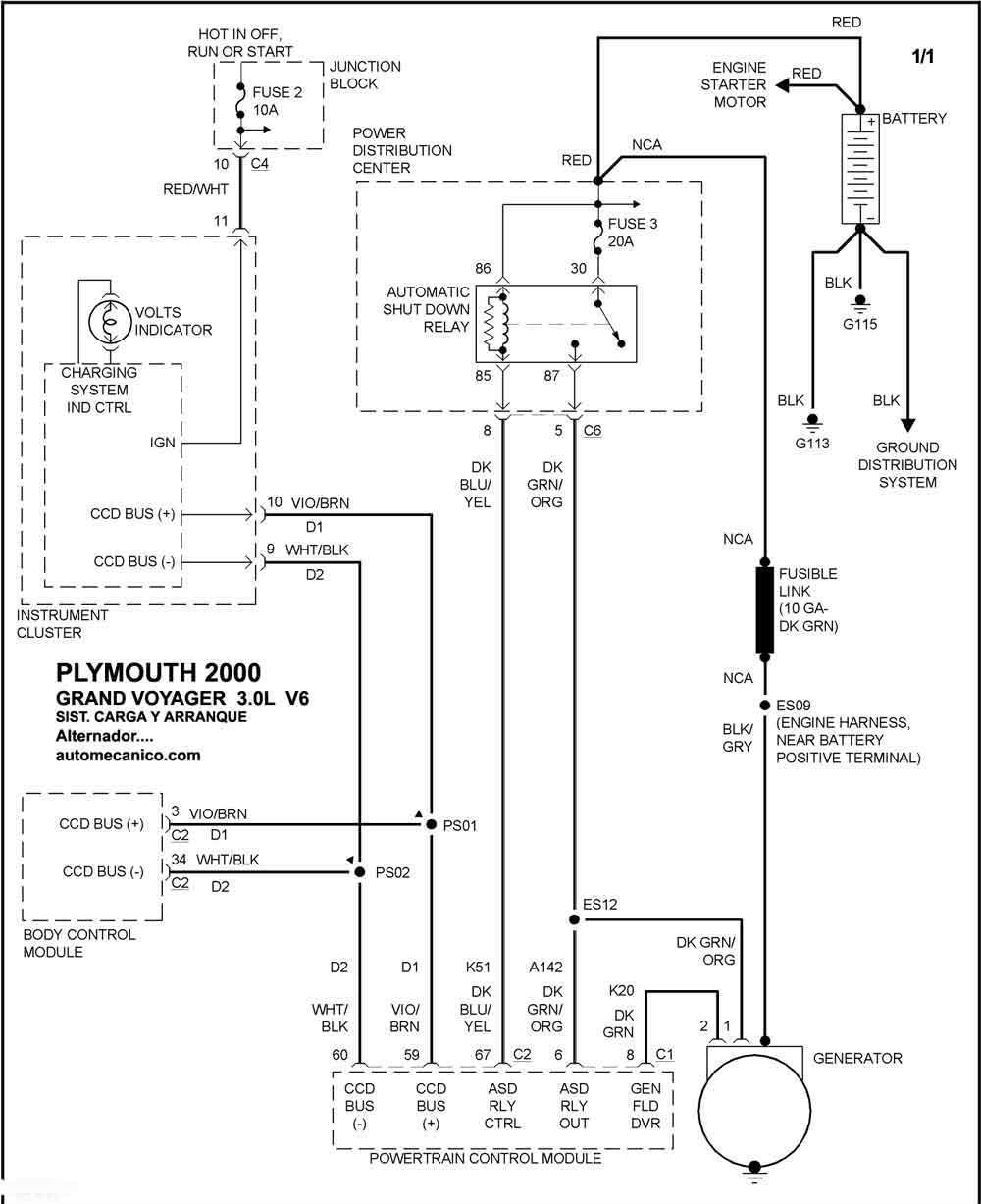

2000 GRAND VOYAGER -  3.0L V6 SIST. DE CARGA SIST. DE ARRANQUE

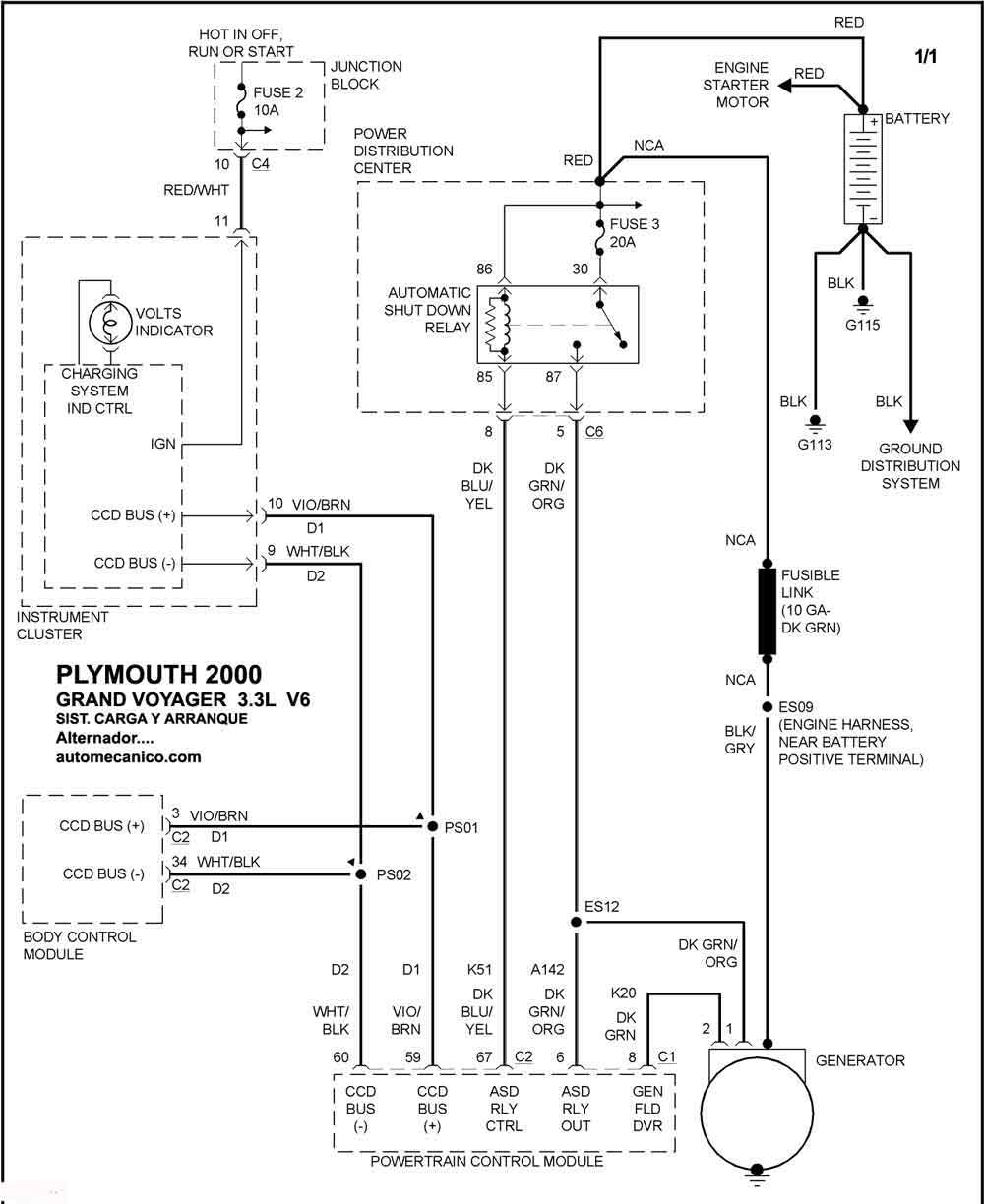

2000 GRAND VOYAGER -  3.3L V6 SIST. DE CARGA SIST. DE ARRANQUE
2000 NEON -  2.0L L4 SIST. DE CARGA SIST. DE ARRANQUE

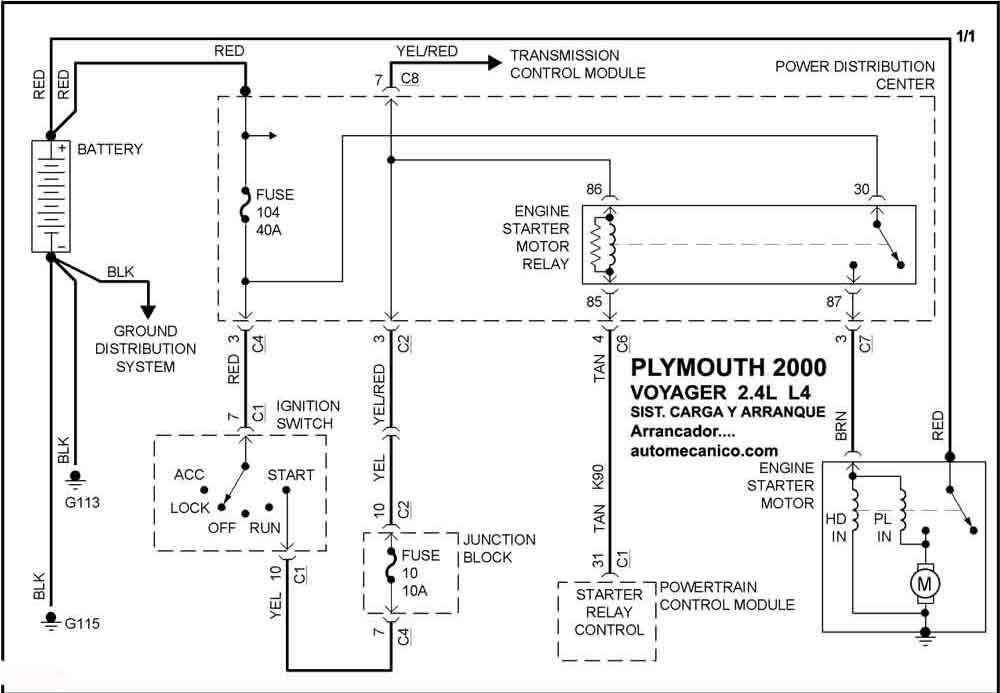

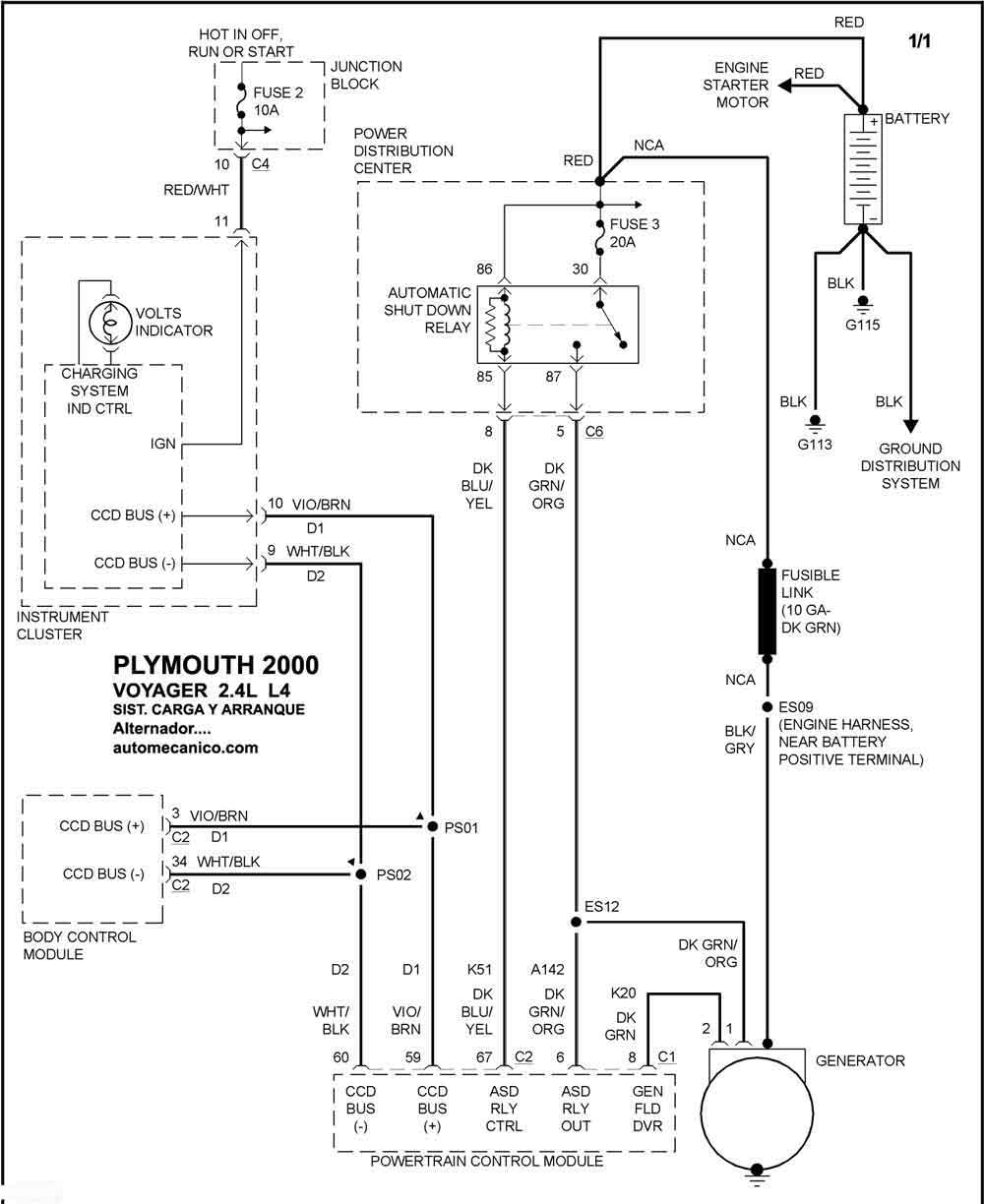

2000 VOYAGER -  2.4L L4 SIST. DE CARGA SIST. DE ARRANQUE

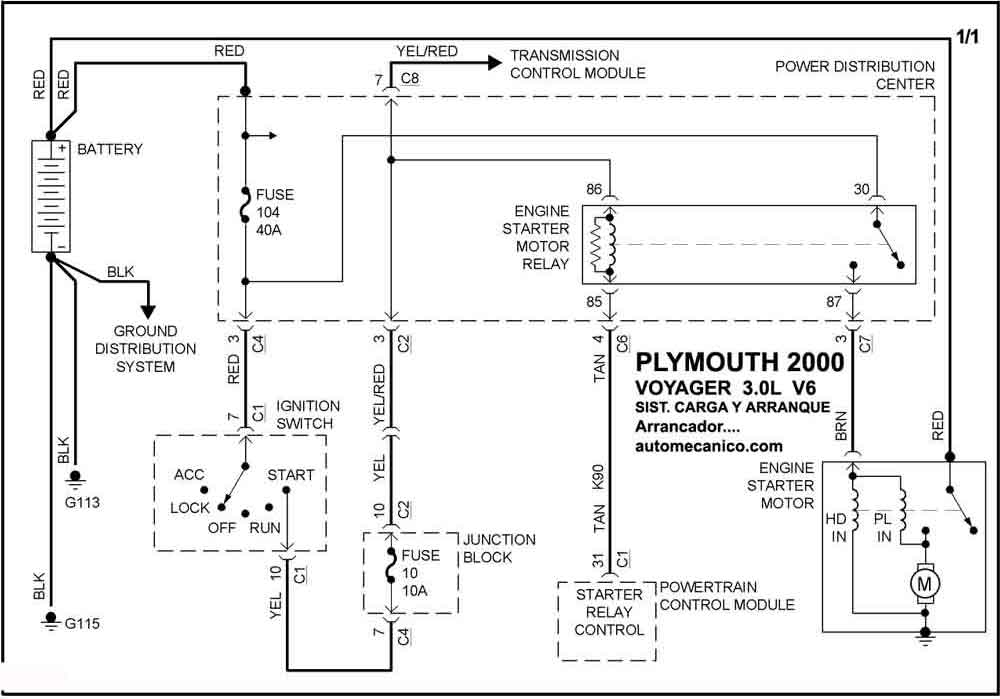

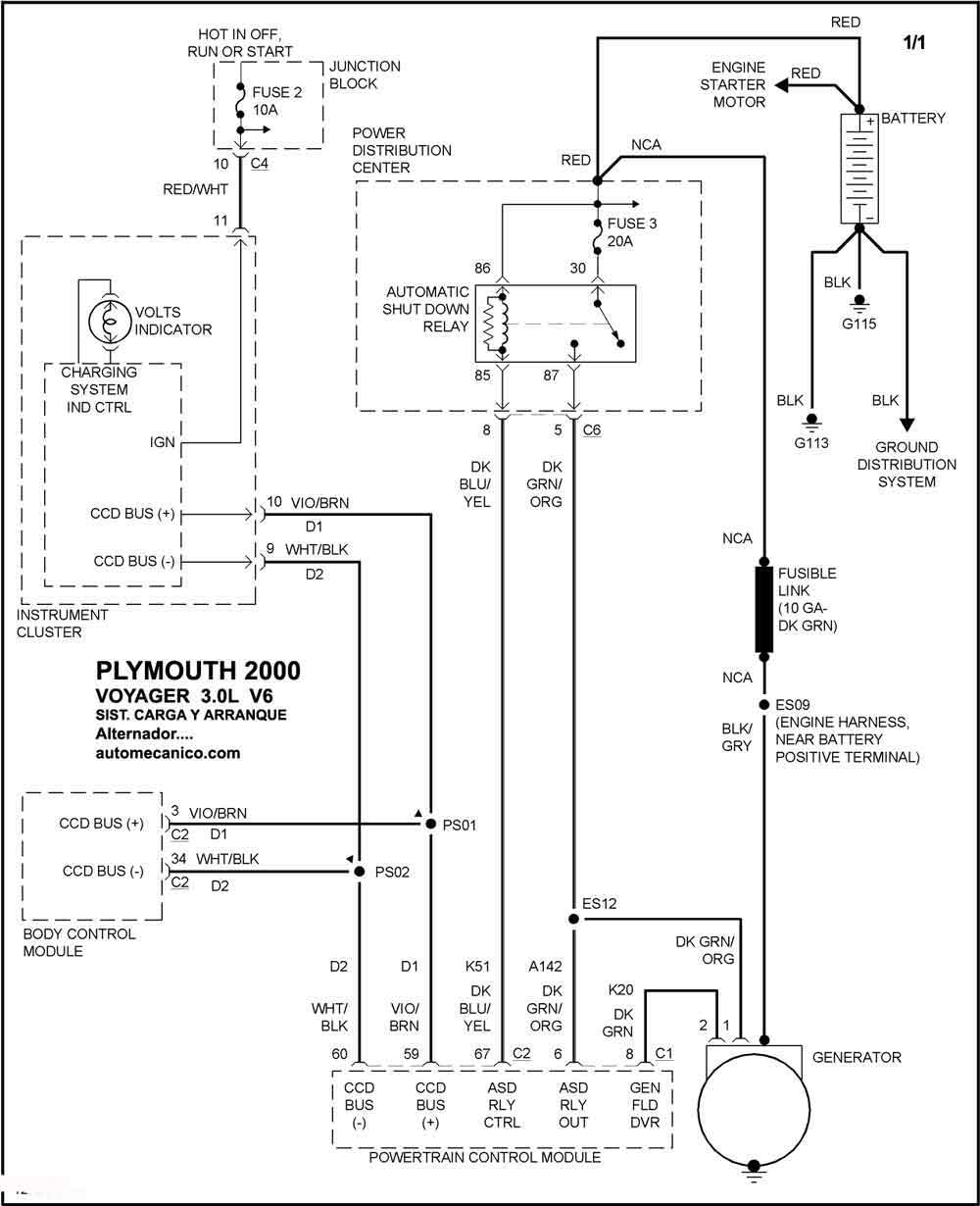

2000 VOYAGER -  3.0L V6 SIST. DE CARGA SIST. DE ARRANQUE

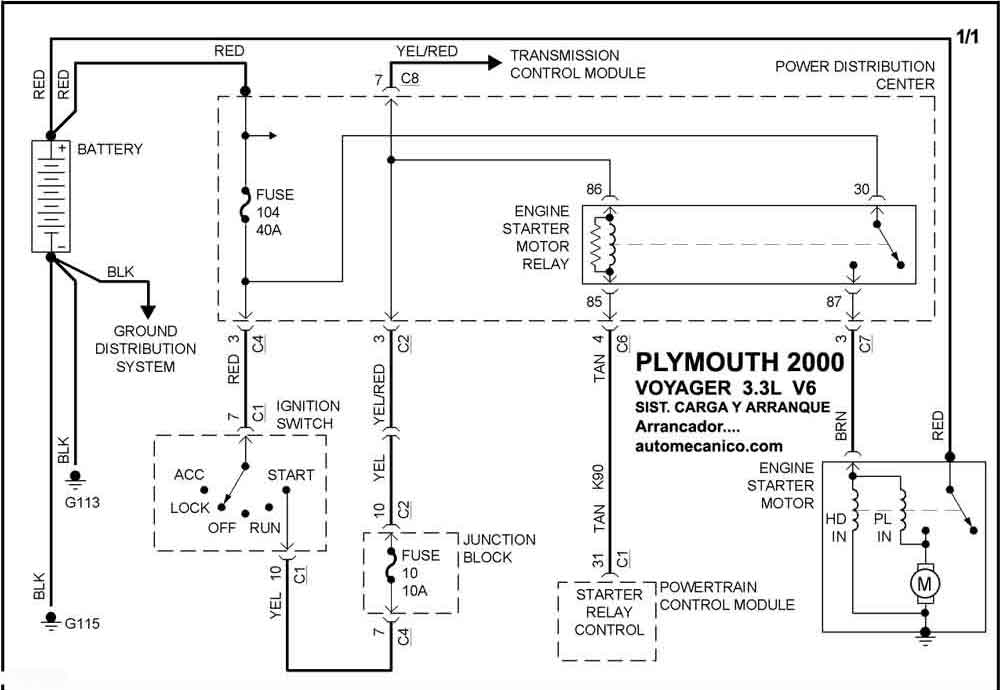

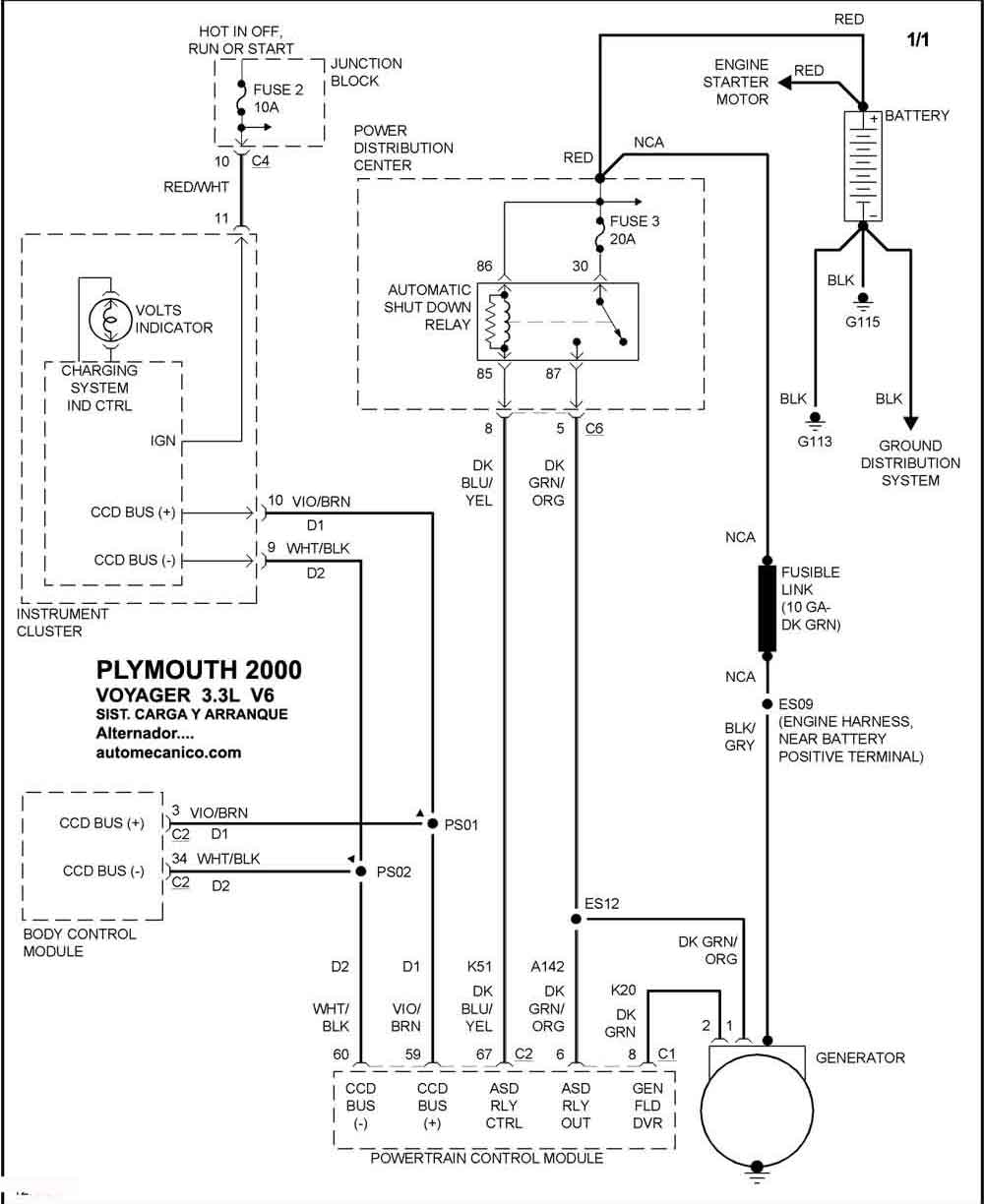

2000 VOYAGER -  3.3L V6 SIST. DE CARGA SIST. DE ARRANQUE
