Diagrama - Alternador y motor de arranque - conexiones . Vehiculos SATURN 2000

En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y motor de arranque [arrancador, marcha, motor de partida, Starter, etc.]
Alternador - Arrancador - Diagramas - Esquemas - Graphics
Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador [Generador] y/o; Arrancador [Motor de arranque, Marcha, Starter] - INDICE: SATURN - 2000 -
YEAR Modelo Alternador Arrancador

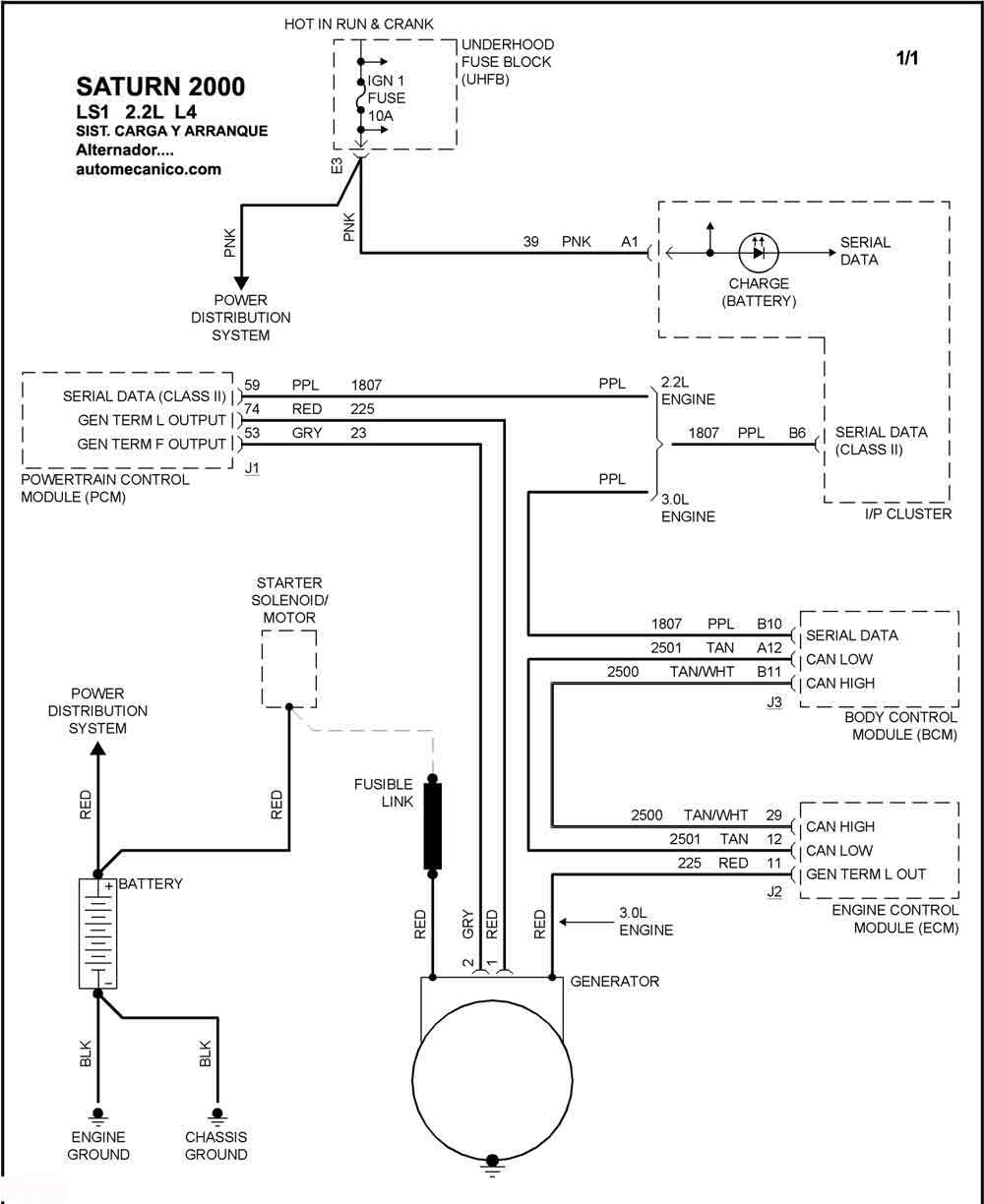

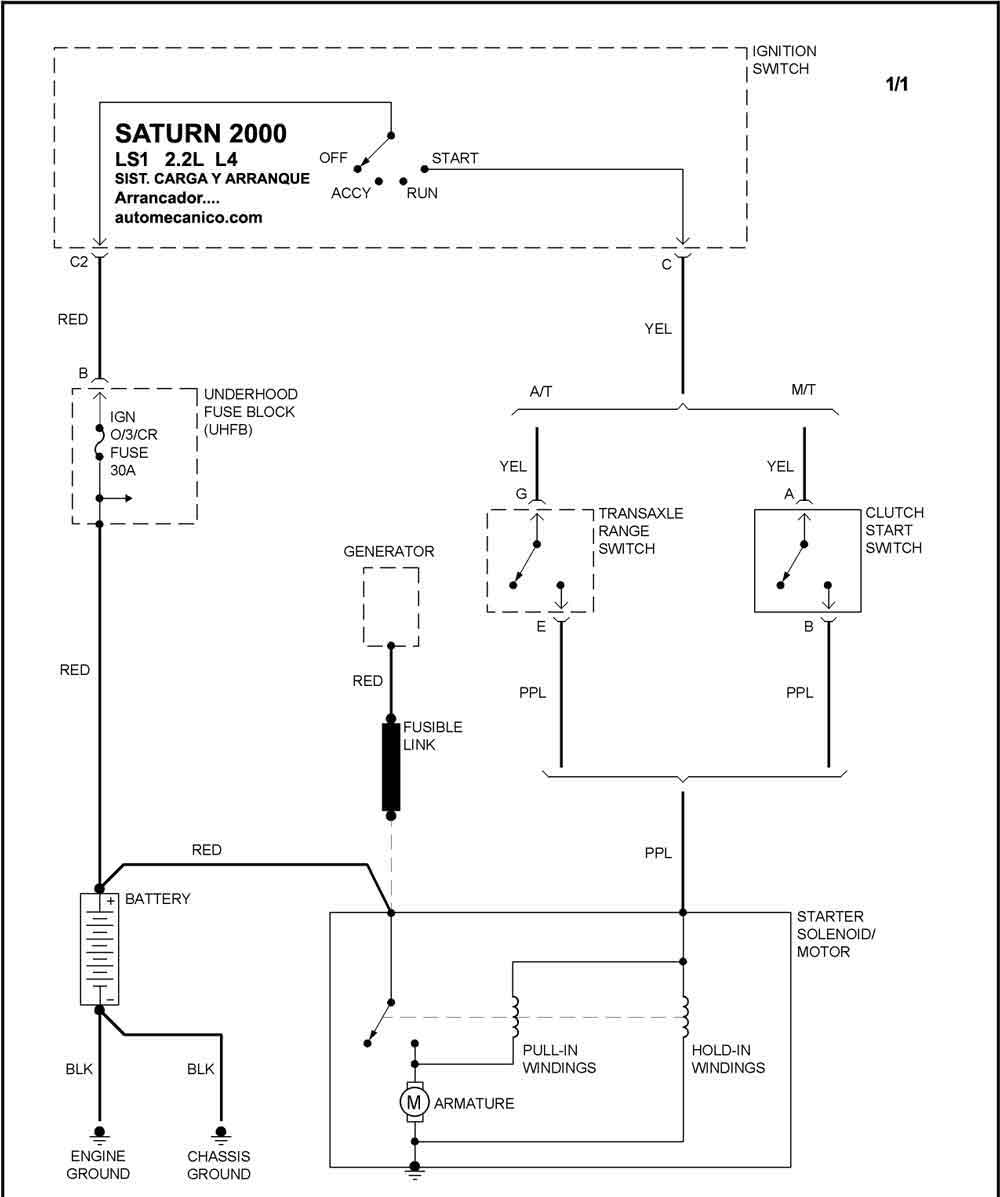

2000 LS1 -  2.2L L4 SIST. DE CARGA SIST. DE ARRANQUE

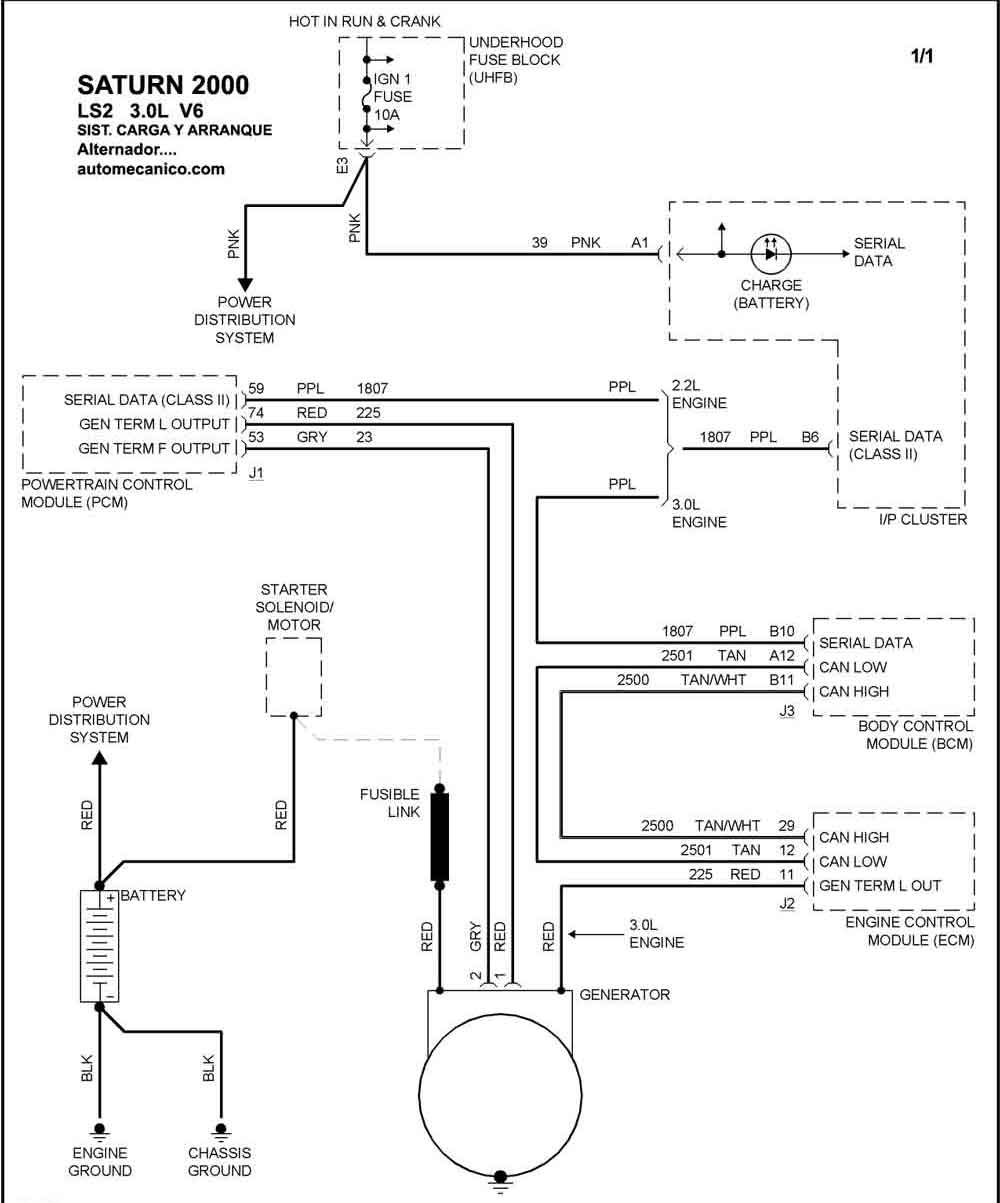

2000 LS2 -  3.0L V6 SIST. DE CARGA SIST. DE ARRANQUE

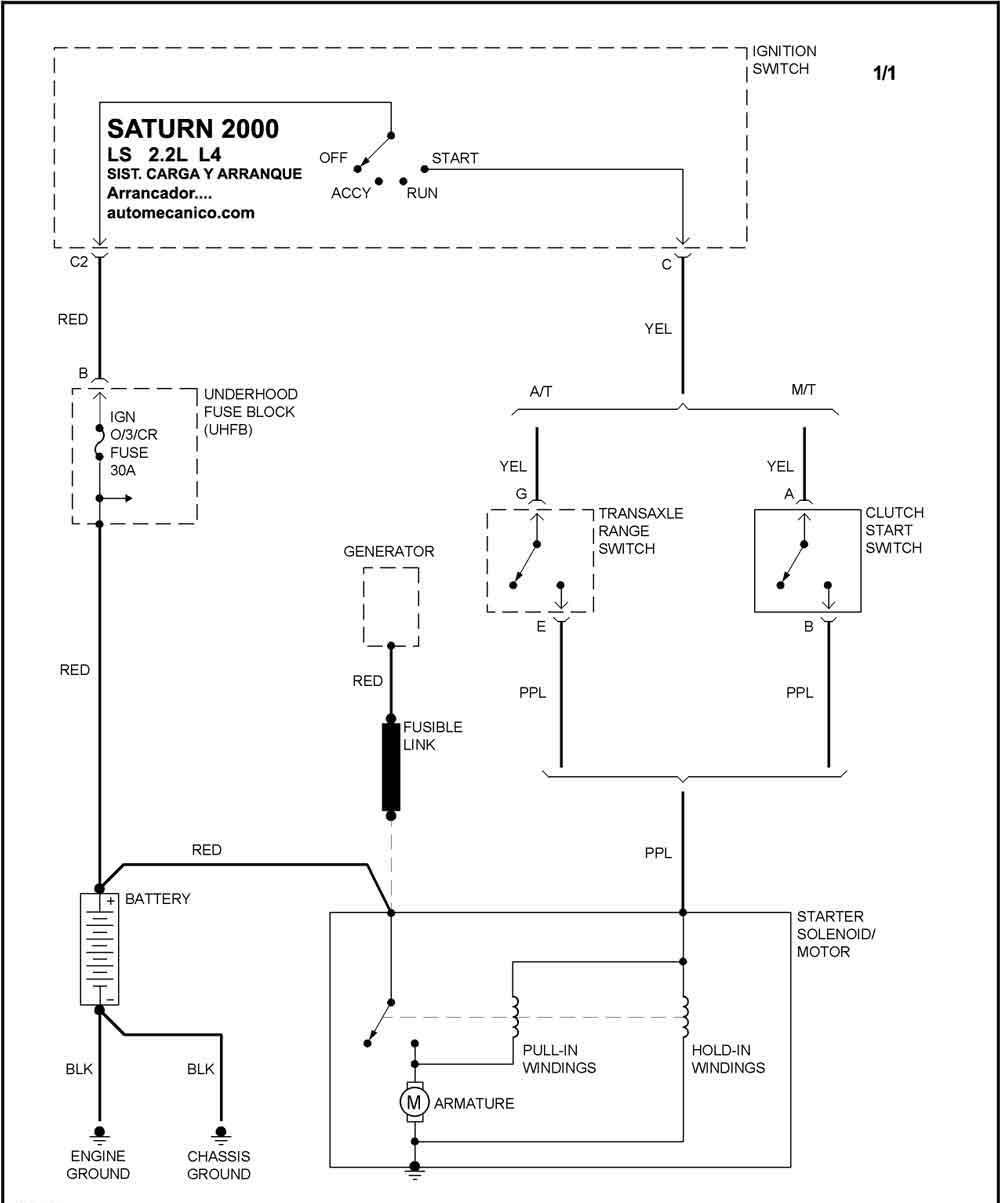

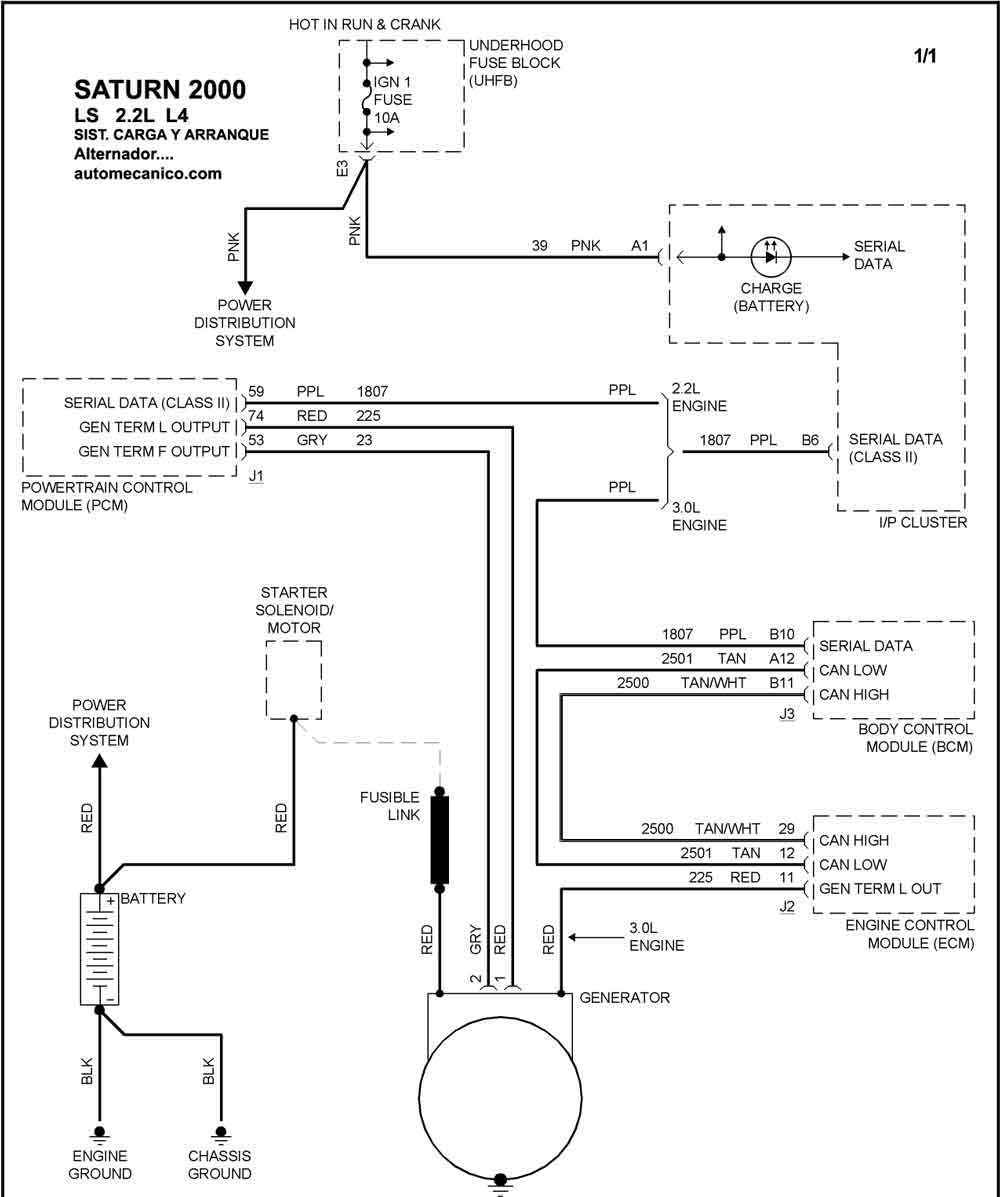

2000 LS -  2.2L L4 SIST. DE CARGA SIST. DE ARRANQUE
2000 LW1 -  2.2L L4 SIST. DE CARGA SIST. DE ARRANQUE

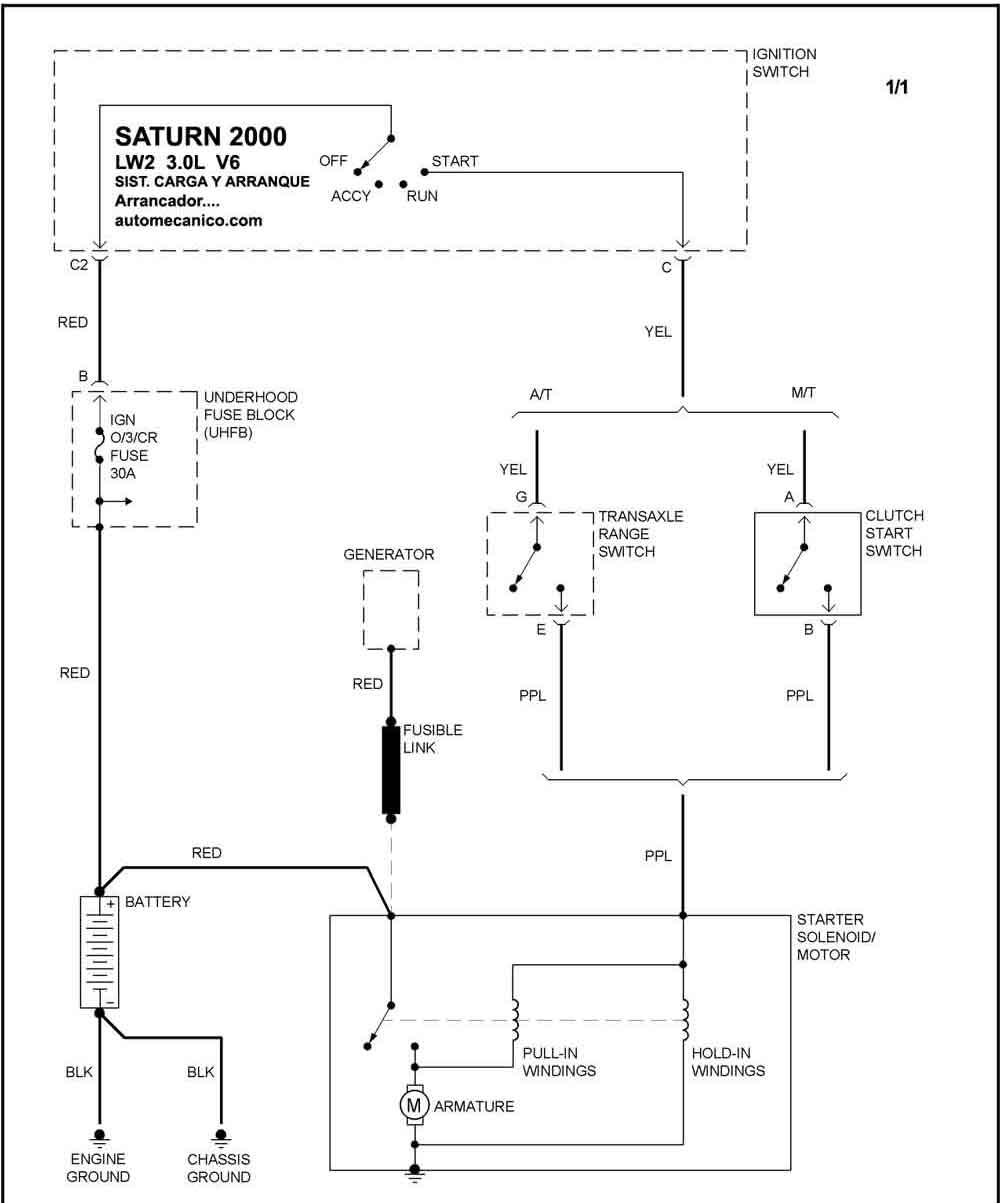

2000 LW2 -  3.0L V6 SIST. DE CARGA SIST. DE ARRANQUE

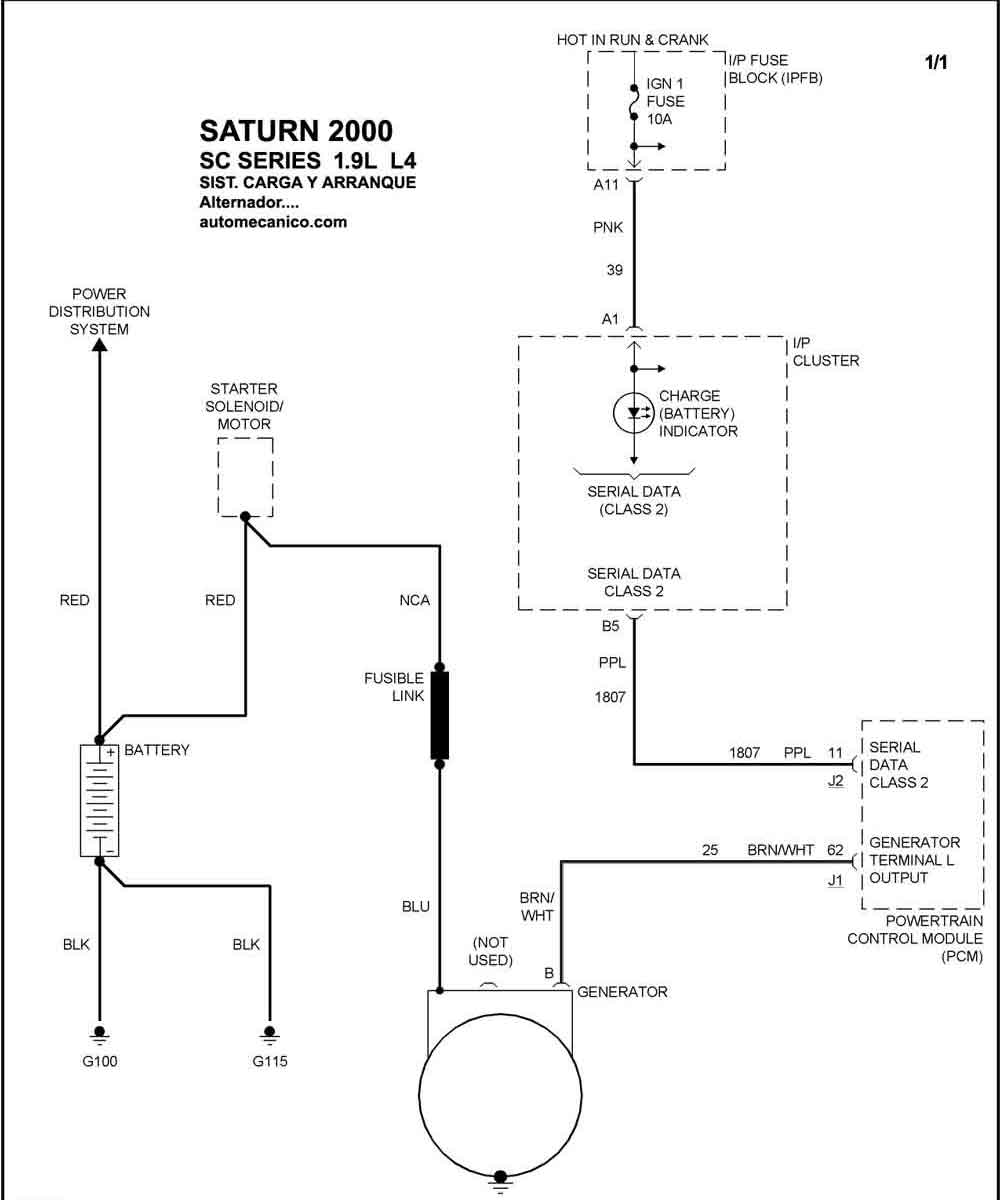

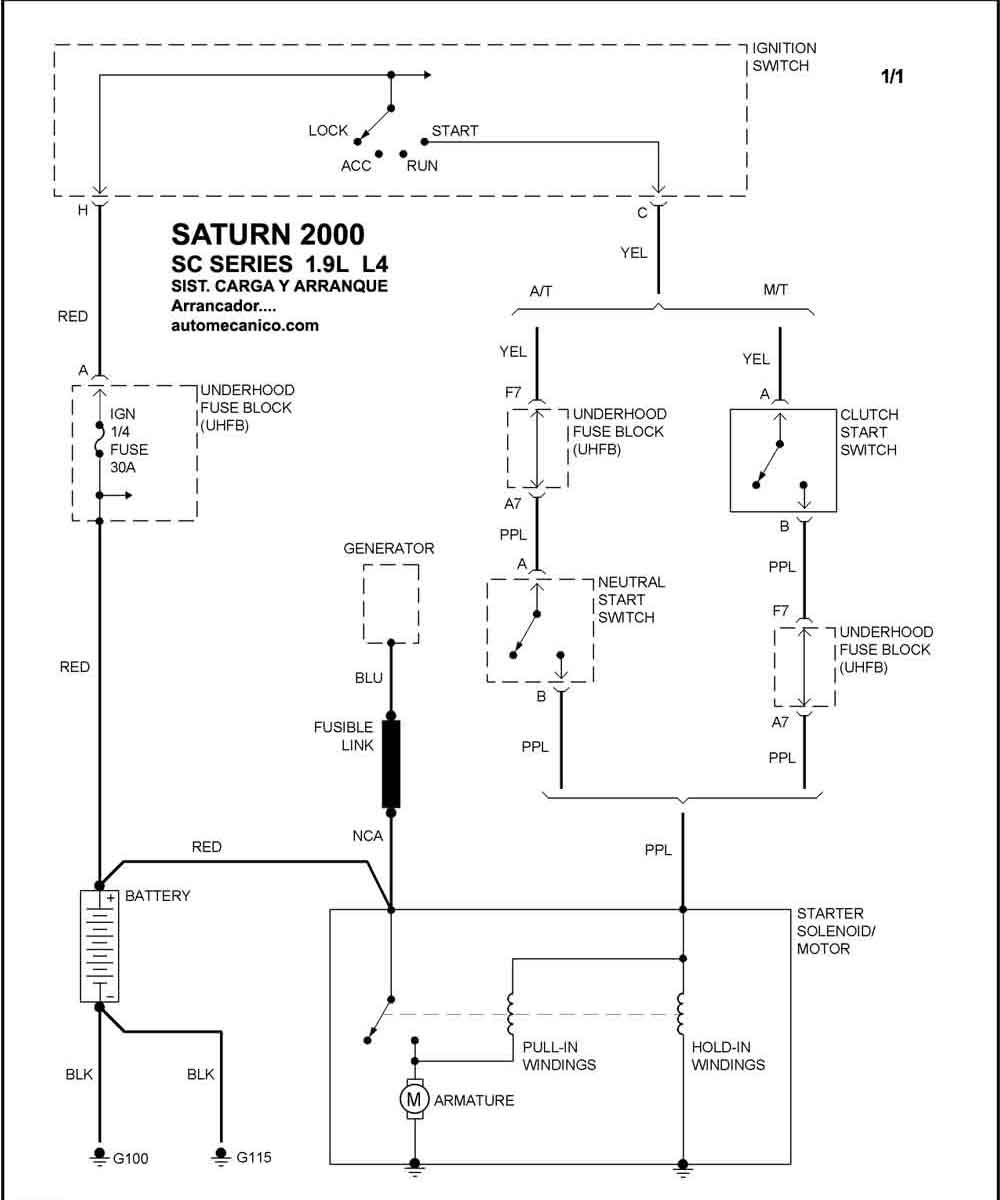

2000 SC SERIES -  1.9L L4 SIST. DE CARGA SIST. DE ARRANQUE

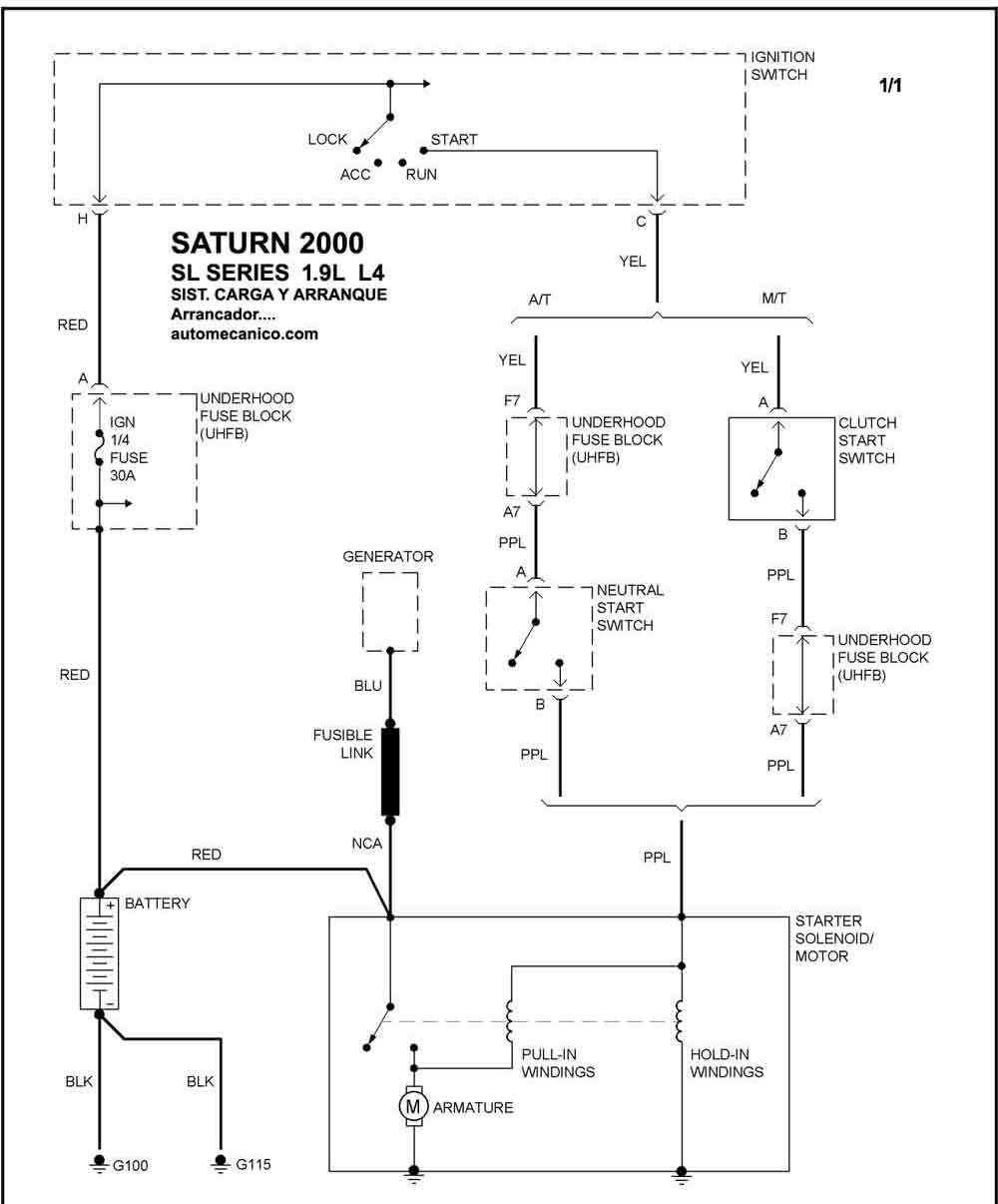

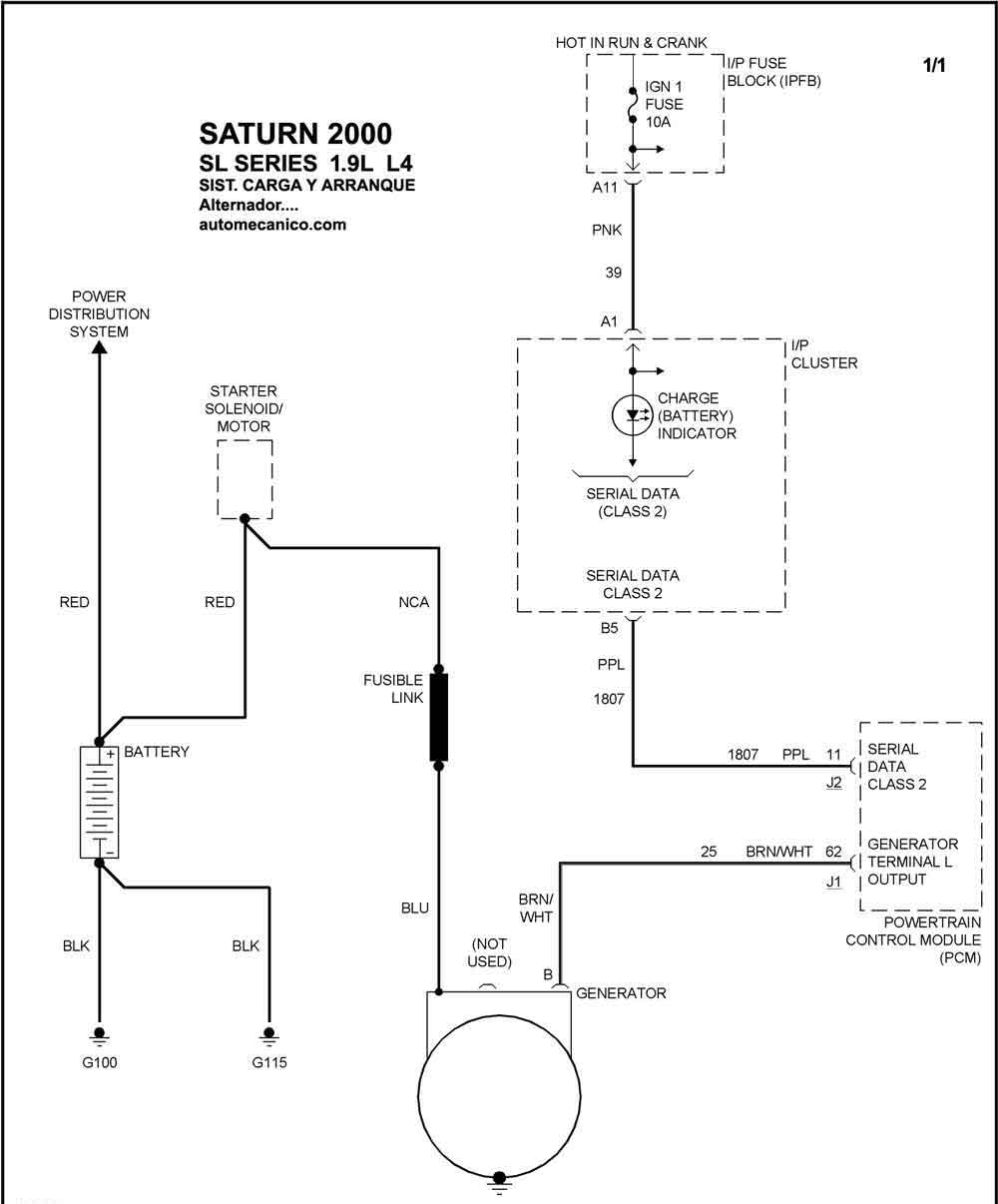

2000 SL SERIES -  1.9L L4 SIST. DE CARGA SIST. DE ARRANQUE

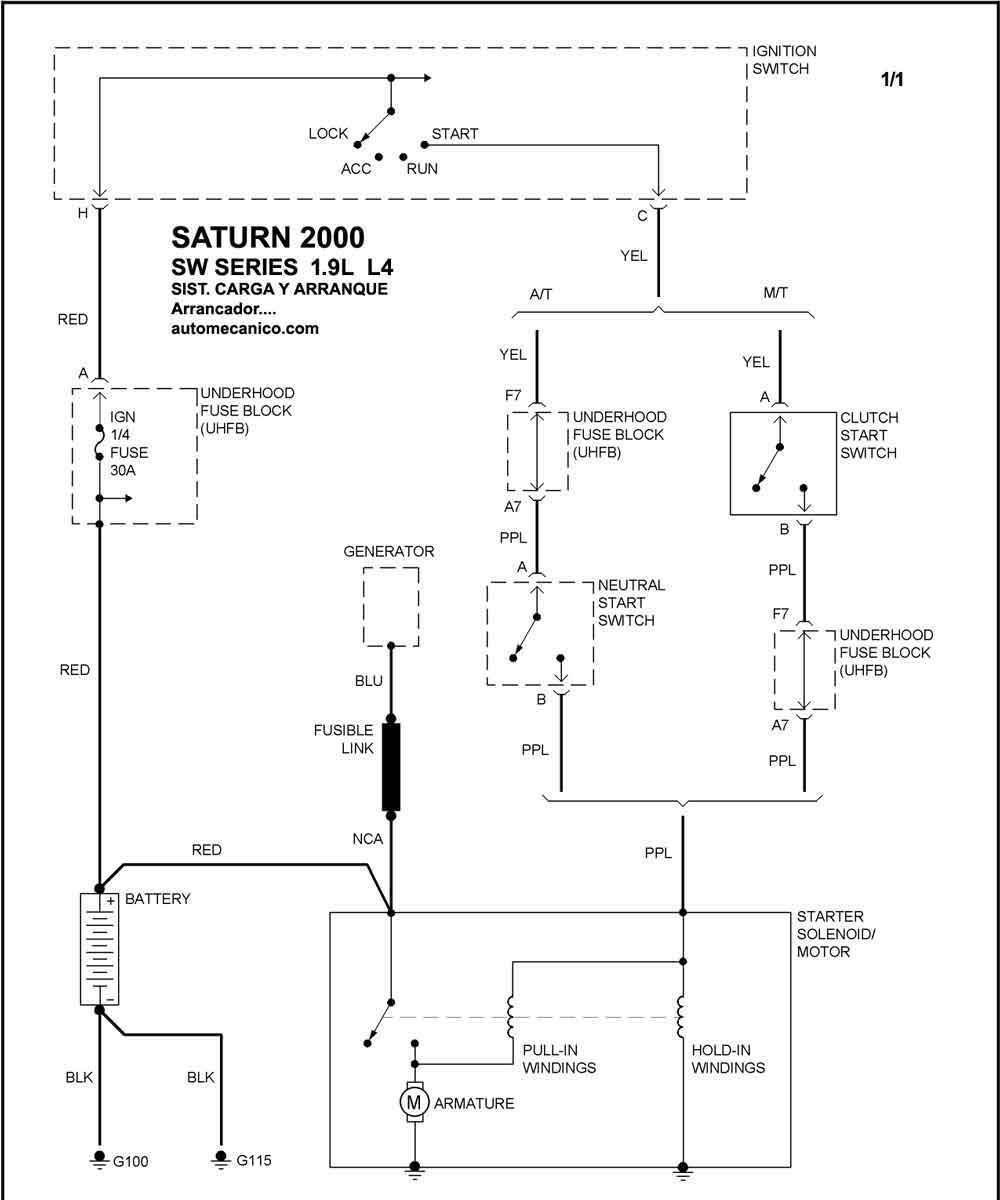

2000 SW SERIES -  1.9L L4 SIST. DE CARGA SIST. DE ARRANQUE
