| DIAGRAMAS - SISTEMA DE CARGA Y ARRANQUE - 1990 - Mecanica Automotriz - INDICE |
Diagramas CHEVROLET : Carga y Arranque | Charging and Starting System: - Esquemas - Graphics 1990 - |
|
Diagrama - Alternador y motor de arranque - conexiones . Vehiculos
CHEVROLET 1990 En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y motor de arranque [arrancador, marcha, motor de partida, Starter, etc.] |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador [Generador] y/o; Arrancador [Motor de arranque, Marcha, Starter] - INDICE: CHEVROLET - 1990 - |
| AŃO | Modelo | Alternador | Arrancador |

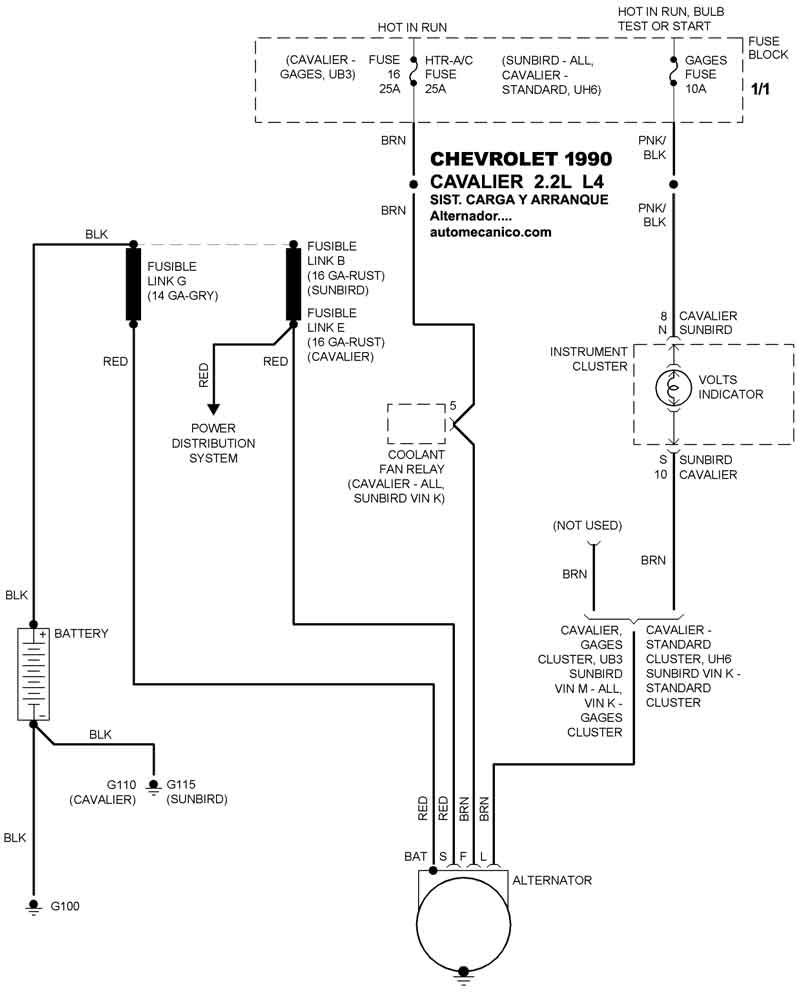

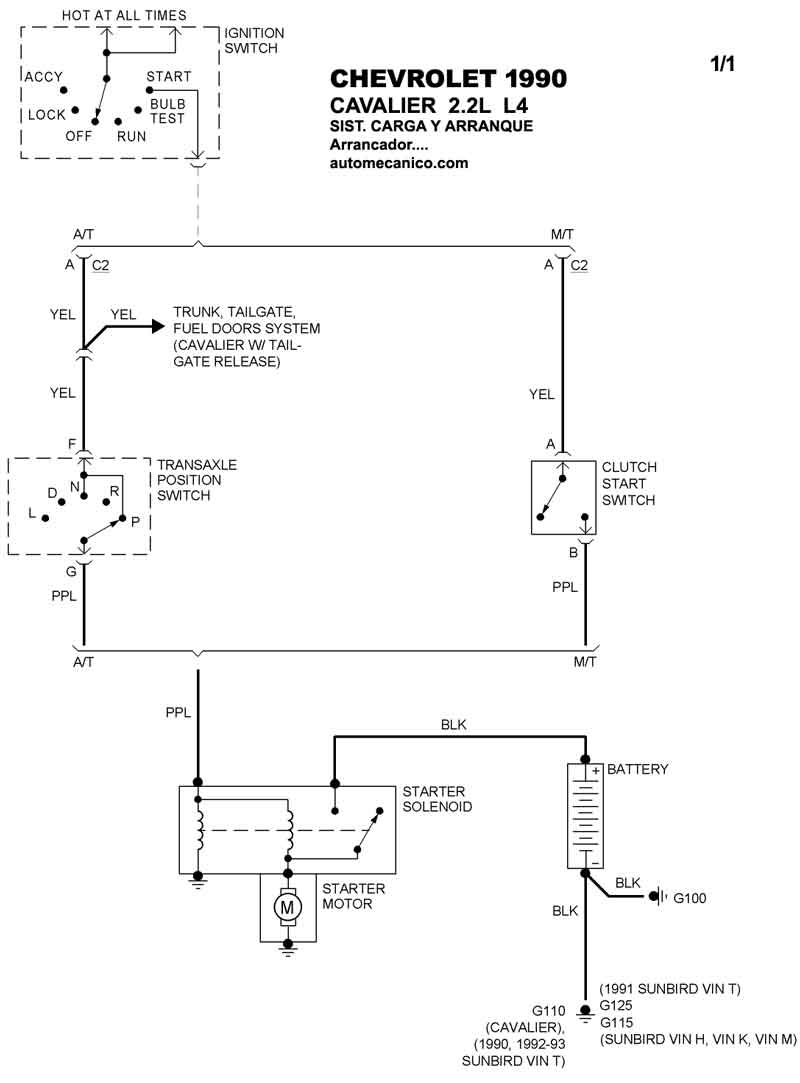

| 1990 | CAVALIER - 2.2L 4 CIL | SIST. DE CARGA | SIST. DE ARRANQUE T/A |
| 1990 | CAVALIER - 3.1L V6 CIL. | SIST. DE CARGA | SIST. DE ARRANQUE T/A |
| 1990 | CELEBRITY - 2.5L 4 CIL. | SIST. DE CARGA | SIST. DE ARRANQUE T/A |

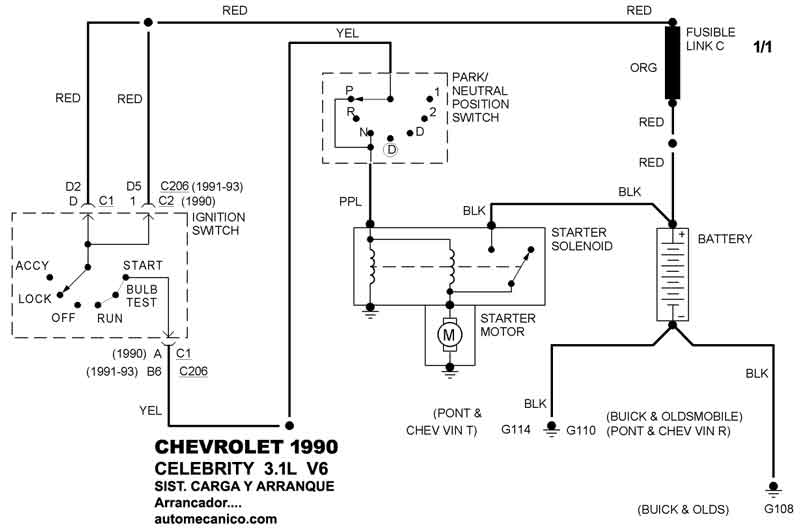

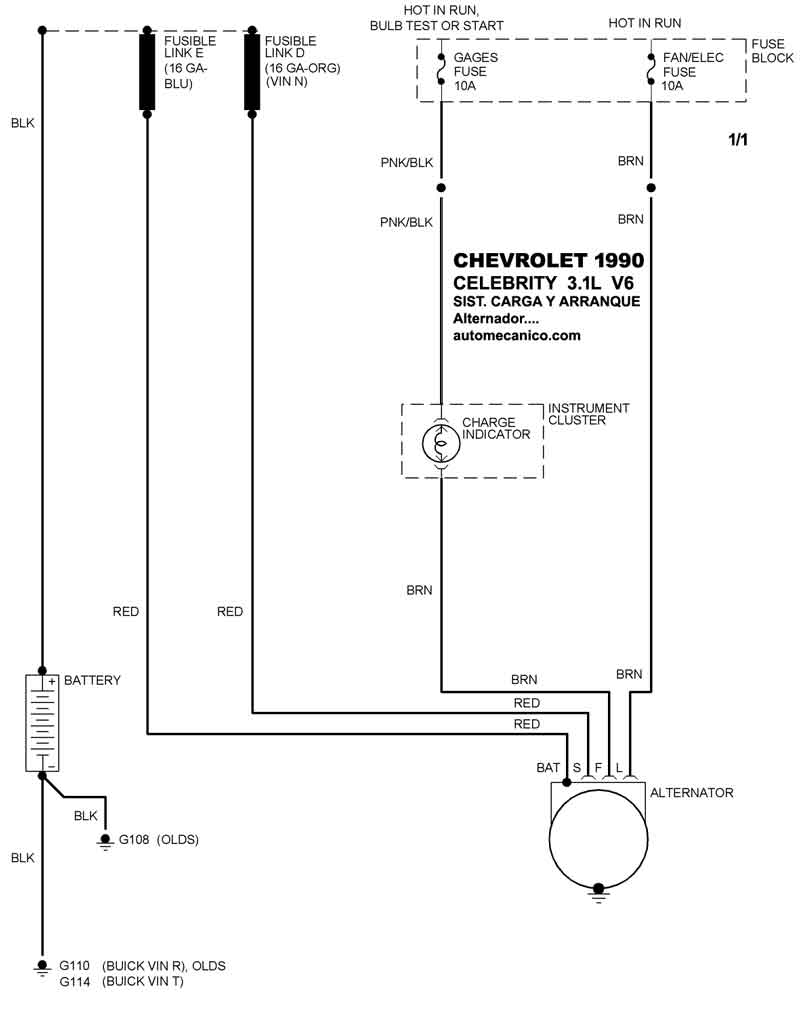

| 1990 | CELEBRITY - 3.1L V6 | SIST. DE CARGA | SIST. DE ARRANQUE T/A |
| 1990 | CORSICA - 2.2L 4 CIL. | SIST. DE CARGA | SIST. DE ARRANQUE T/A |

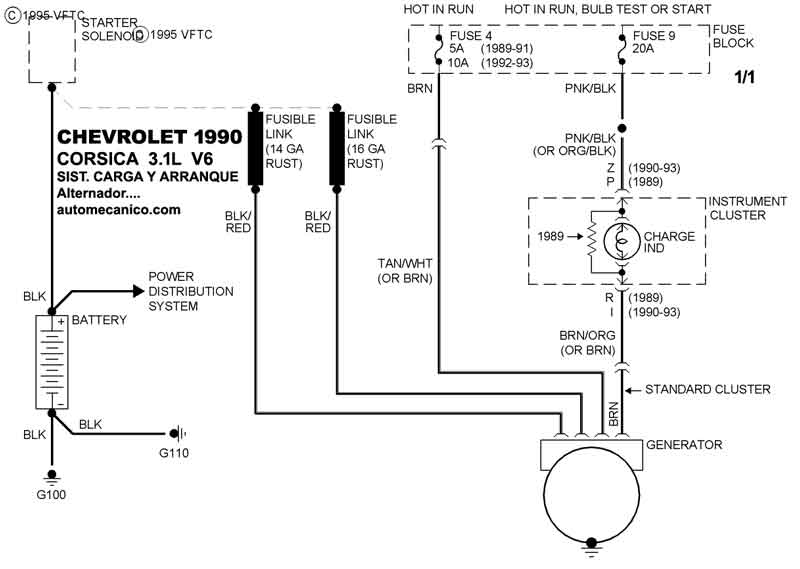

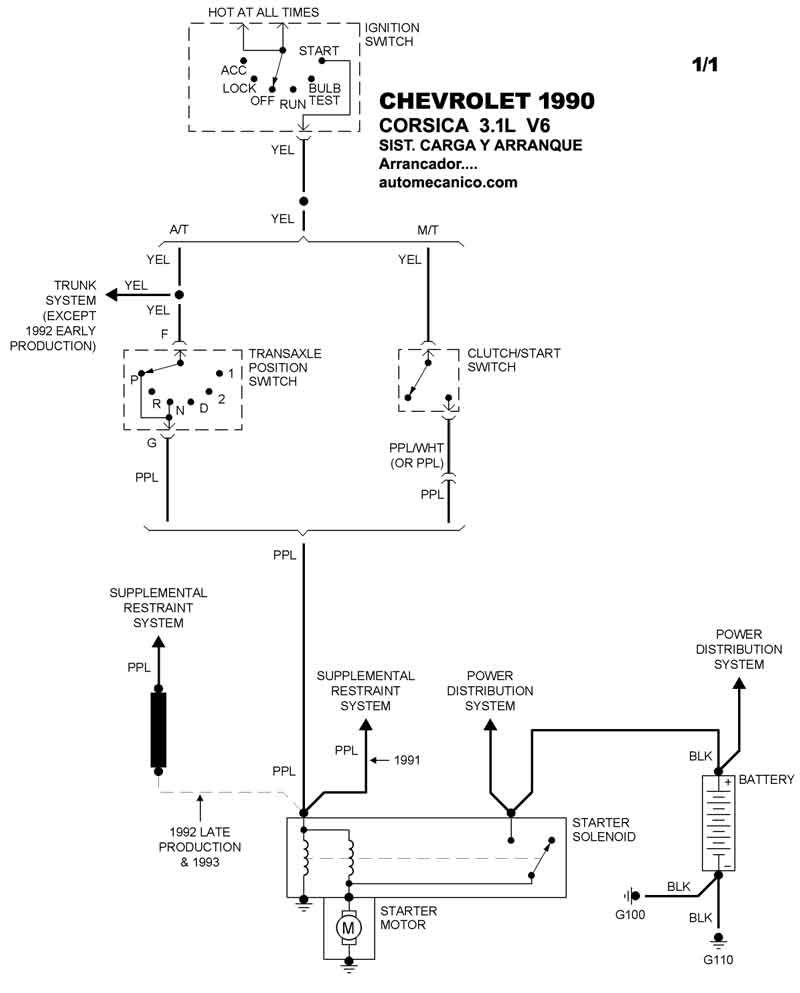

| 1990 | CORSICA - 3.1L V6 | SIST. DE CARGA | SIST. DE ARRANQUE T/A |

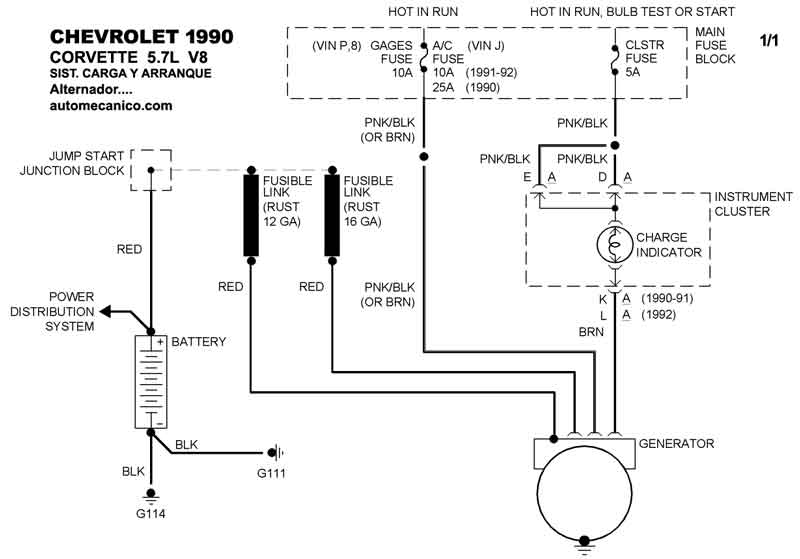

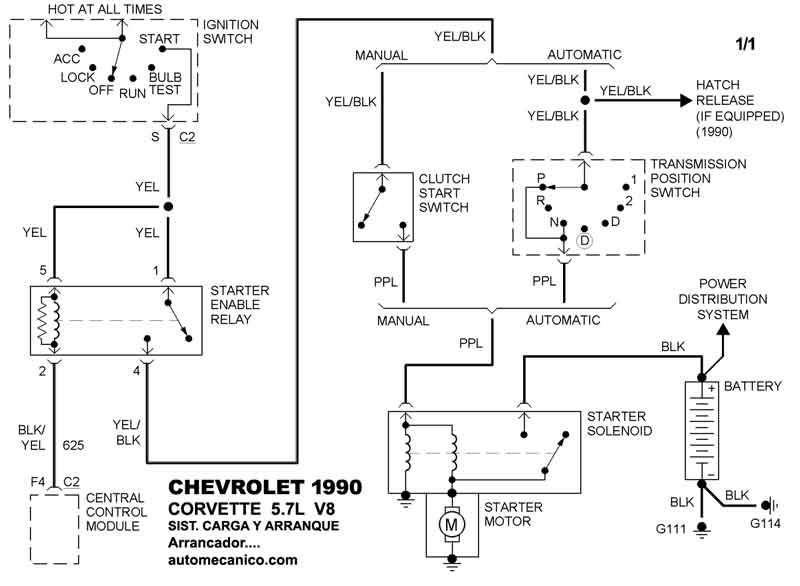

| 1990 | CORVETTE - 5.7L V8 | SIST. DE CARGA | SIST. DE ARRANQUE T/A |
