DIAGRAMAS - SISTEMA DE CARGA Y ARRANQUE - 1990 - Mecanica Automotriz - INDICE

Diagramas DODGE : Carga y Arranque | Charging and Starting System: - Esquemas - Graphics 1990 -

Diagrama - Alternador y motor de arranque - conexiones . Vehiculos DODGE 1990

En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y motor de arranque [arrancador, marcha, motor de partida, Starter, etc.]
Alternador - Arrancador - Diagramas - Esquemas - Graphics
Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador [Generador] y/o; Arrancador [Motor de arranque, Marcha, Starter] - INDICE: DODGE - 1990 -
AŃO Modelo Alternador Arrancador
1990 B150 VAN - 3.9L V6 CIL  SIST. DE CARGA  SIST. DE CARGA  T/A

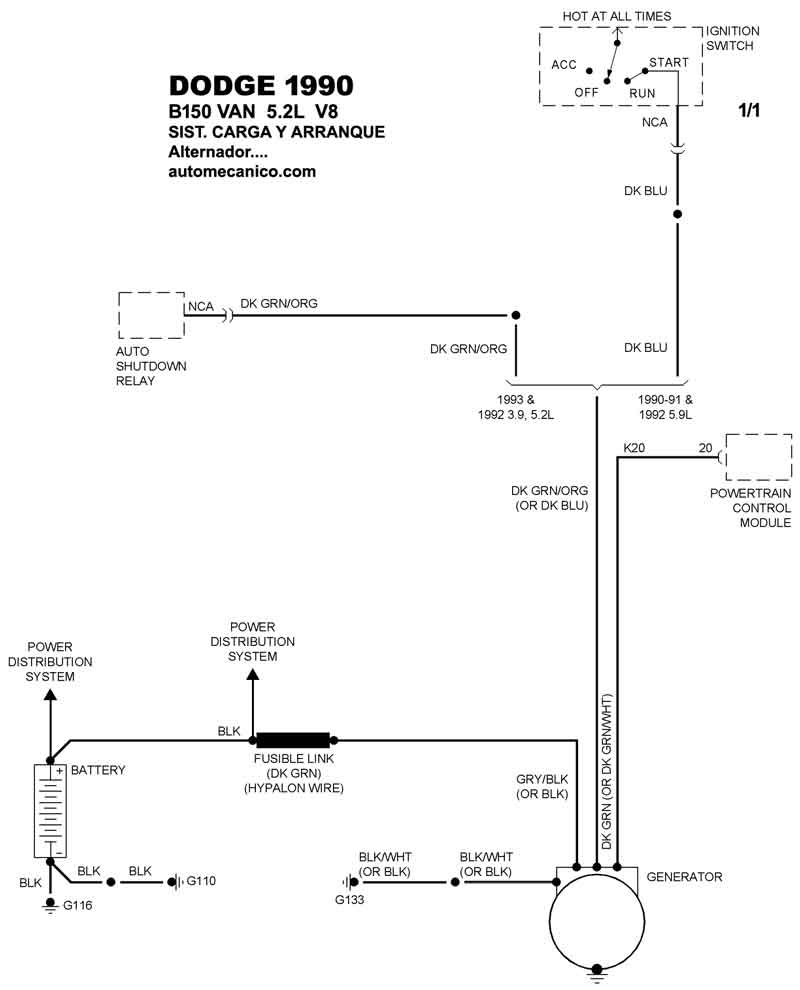

1990 B150 VAN - 5.2L V8 CIL.  SIST. DE CARGA  SIST. DE CARGA  T/A

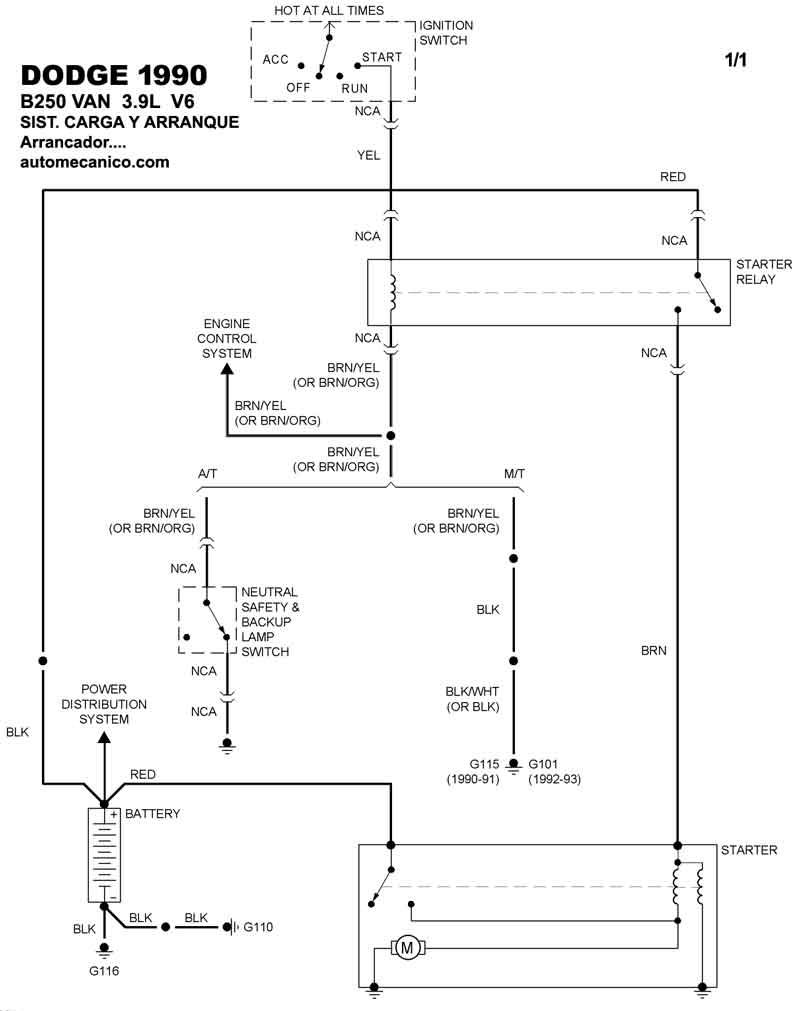

1990 B250 VAN - 3.9L V6 CIL.  SIST. DE CARGA  SIST. DE CARGA  T/A
1990 B250 VAN - 5.2L V8 CIL.  SIST. DE CARGA  SIST. DE CARGA  T/A
1990 B250 VAN - 5.9L V8 CIL.  SIST. DE CARGA  SIST. DE CARGA  T/A
