DIAGRAMAS - SISTEMA DE CARGA Y ARRANQUE - 1990 - Mecanica Automotriz - INDICE

Diagramas MAZDA : Carga y Arranque | Charging and Starting System: - Esquemas - Graphics 1990 -

Diagrama - Alternador y motor de arranque - conexiones . Vehiculos MAZDA 1990

En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y motor de arranque [arrancador, marcha, motor de partida, Starter, etc.]
Alternador - Arrancador - Diagramas - Esquemas - Graphics
Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador [Generador] y/o; Arrancador [Motor de arranque, Marcha, Starter] - INDICE: MAZDA - 1990 -
AŃO Modelo Alternador Arrancador

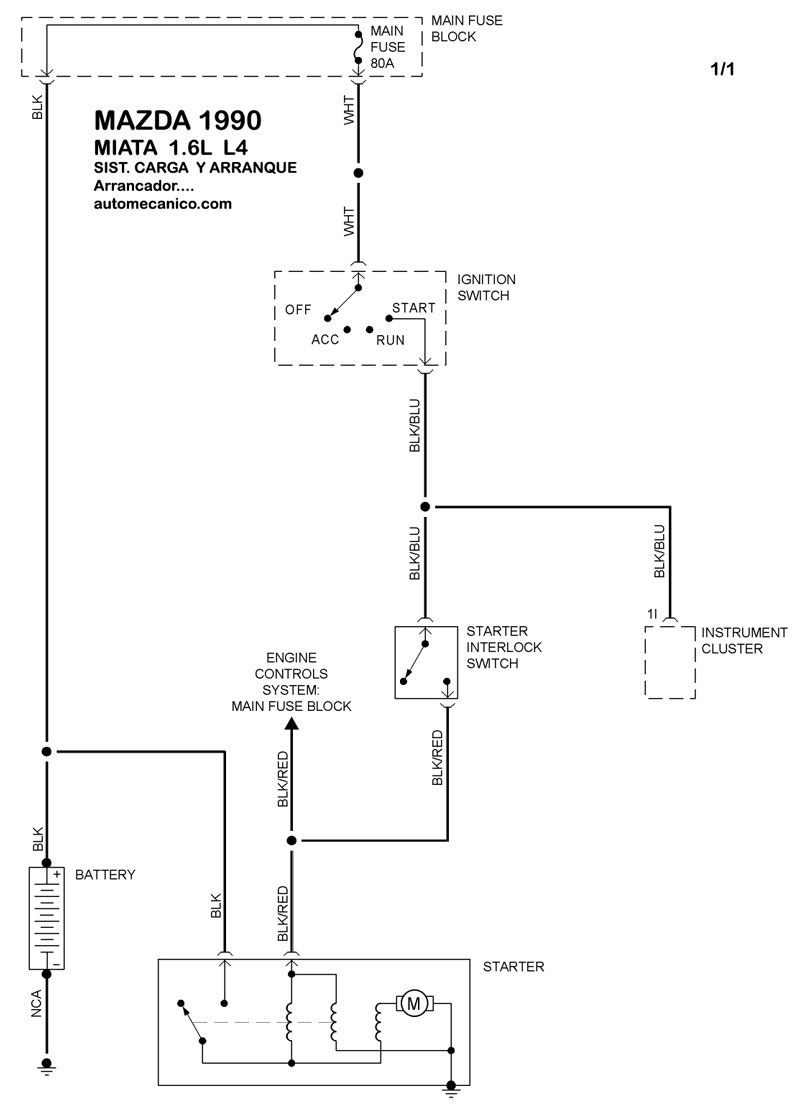

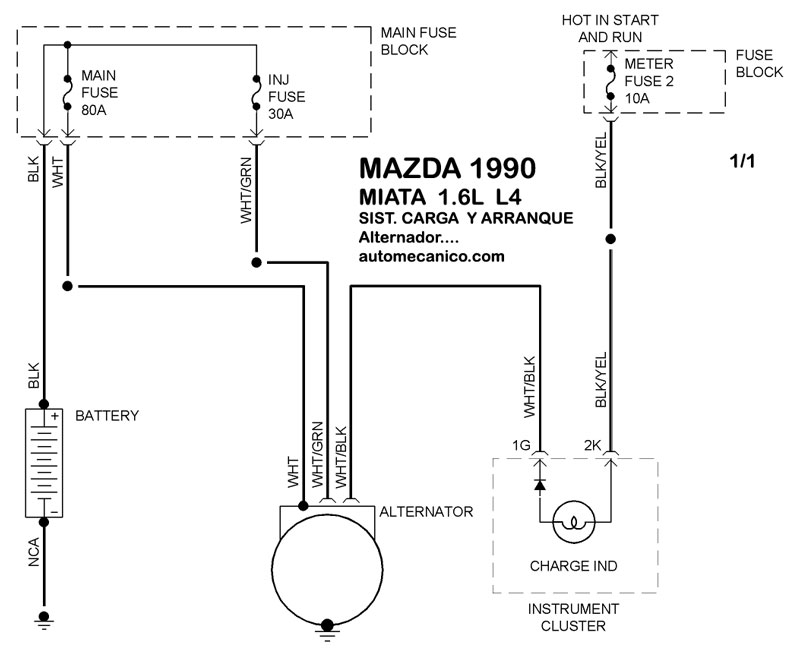

1990 MIATA - 1.6L L4 CIL. SIST. DE CARGA SIST. DE ARRANQUE  T/A

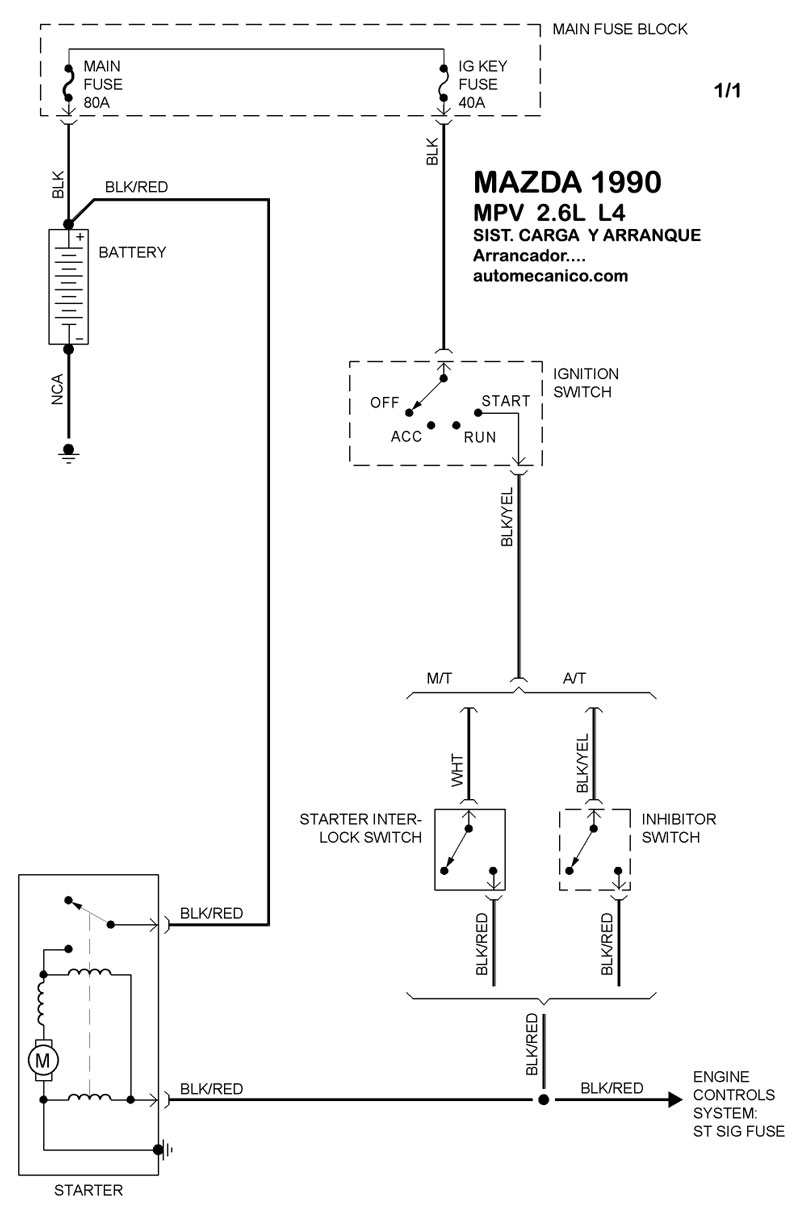

1990 MPV - 2.6L L4 CIL. SIST. DE CARGA SIST. DE ARRANQUE  T/A
1990 MPV - 3.0L V6 CIL. SIST. DE CARGA SIST. DE ARRANQUE  T/A

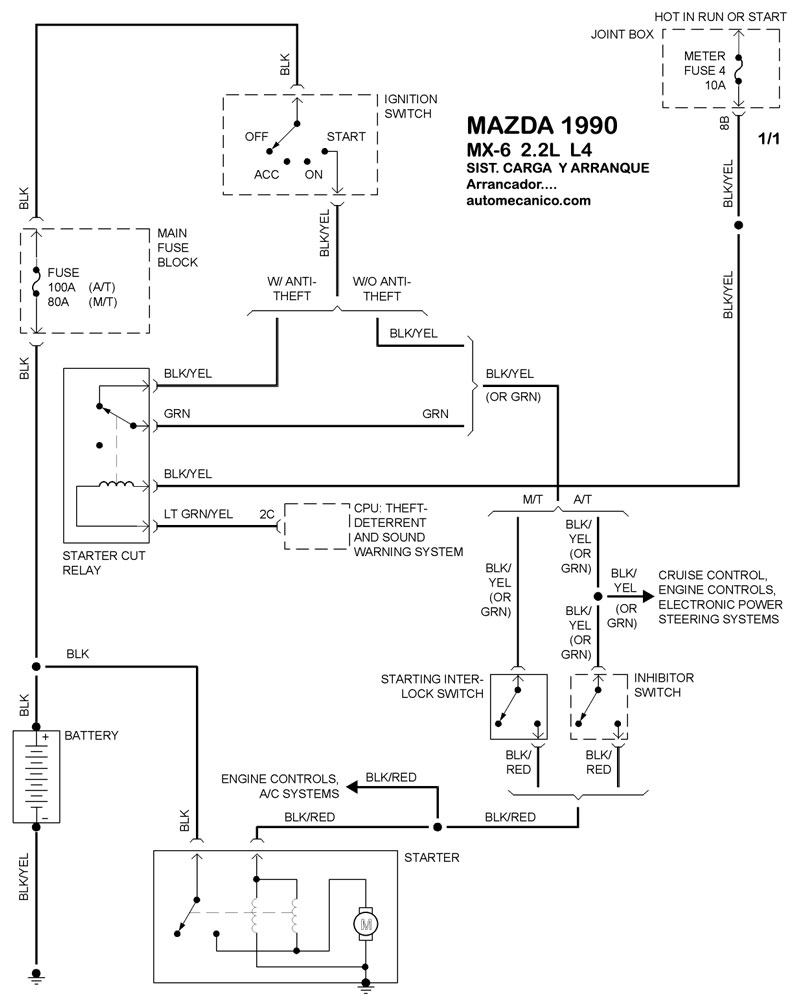

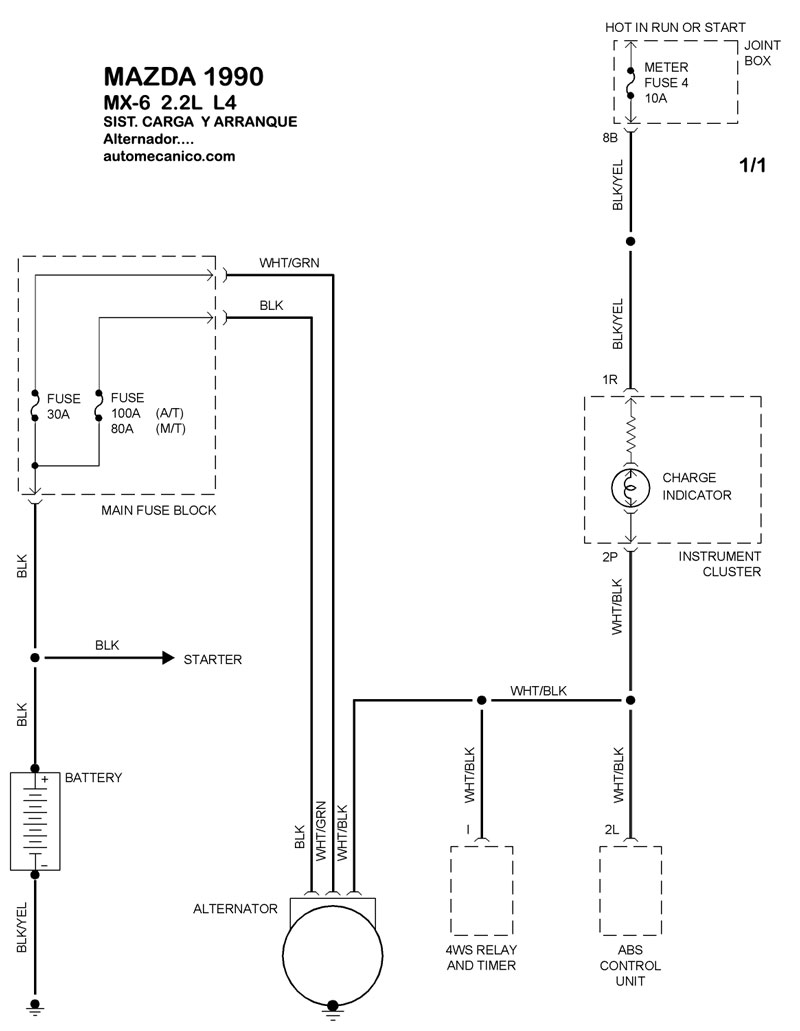

1990 MX- 6 - 2.2L L4 CIL SIST. DE CARGA SIST. DE ARRANQUE  T/A

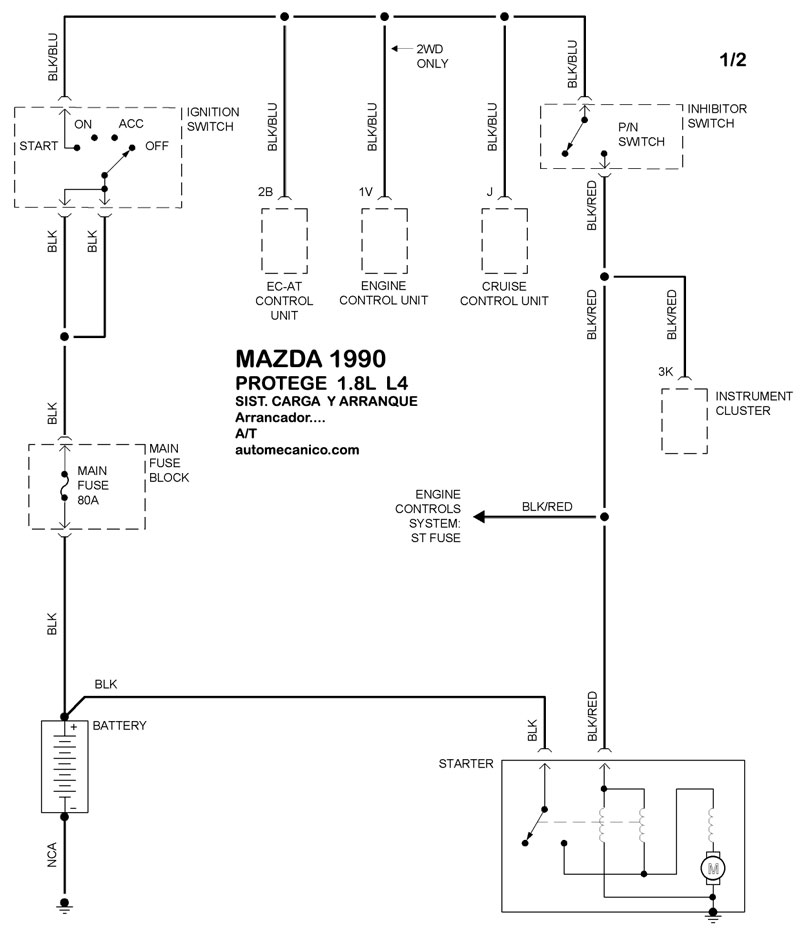

1990 PROTEGE - 1.8L 4 CIL. SIST. DE CARGA SIST. DE ARRANQUE  T/A
1990 PROTEGE - 1.8L 4 CIL. 00-00 SIST. DE ARRANQUE  T/M

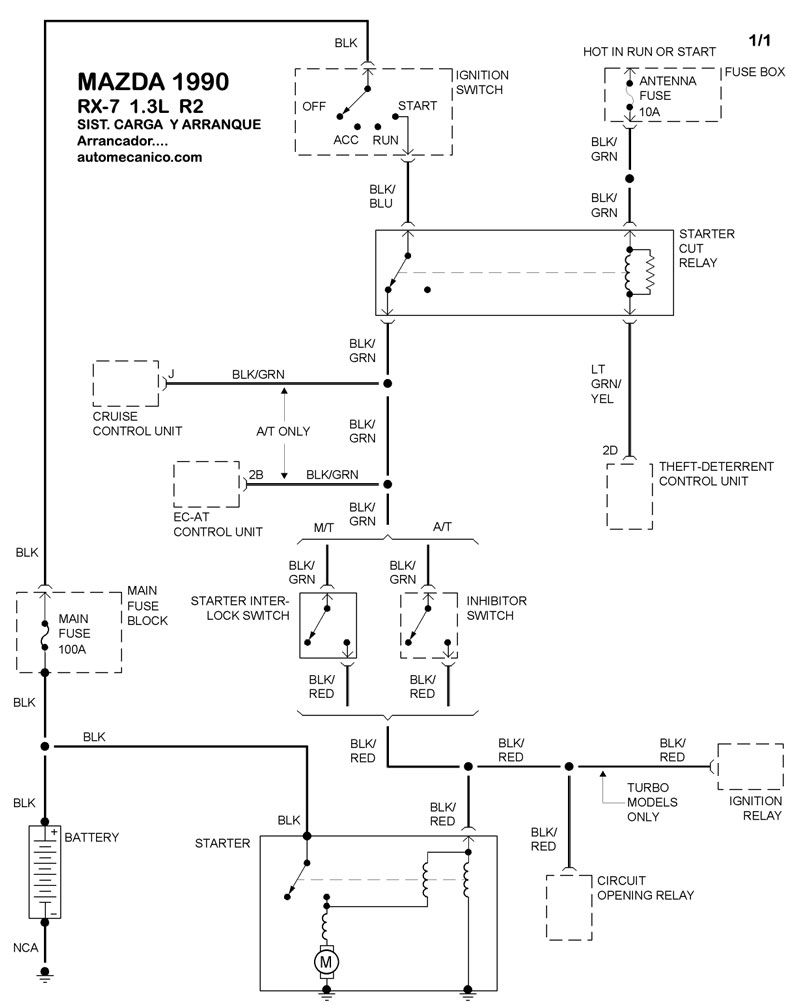

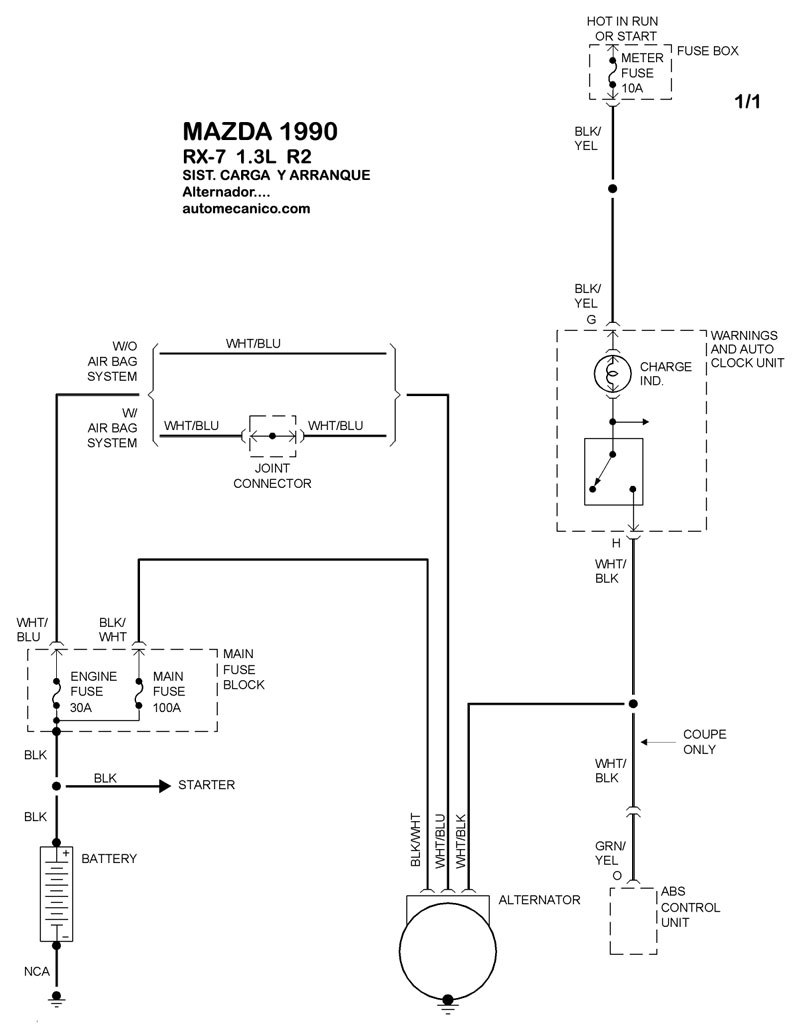

1990 RX-7 - 1.3L R2 SIST. DE CARGA SIST. DE ARRANQUE  T/A
