| DIAGRAMAS - SISTEMA DE CARGA Y ARRANQUE - 1990 - Mecanica Automotriz - INDICE |
Diagramas MERCEDES BENZ : Carga y Arranque | Charging and Starting System: - Esquemas - Graphics 1990 - |
|
Diagrama - Alternador y motor de arranque - conexiones . Vehiculos
MERCEDES BENZ 1990 En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y motor de arranque [arrancador, marcha, motor de partida, Starter, etc.] |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador [Generador] y/o; Arrancador [Motor de arranque, Marcha, Starter] - INDICE: MERCEDES BENZ - 1990 - |
| AŃO | Modelo | Alternador | Arrancador |

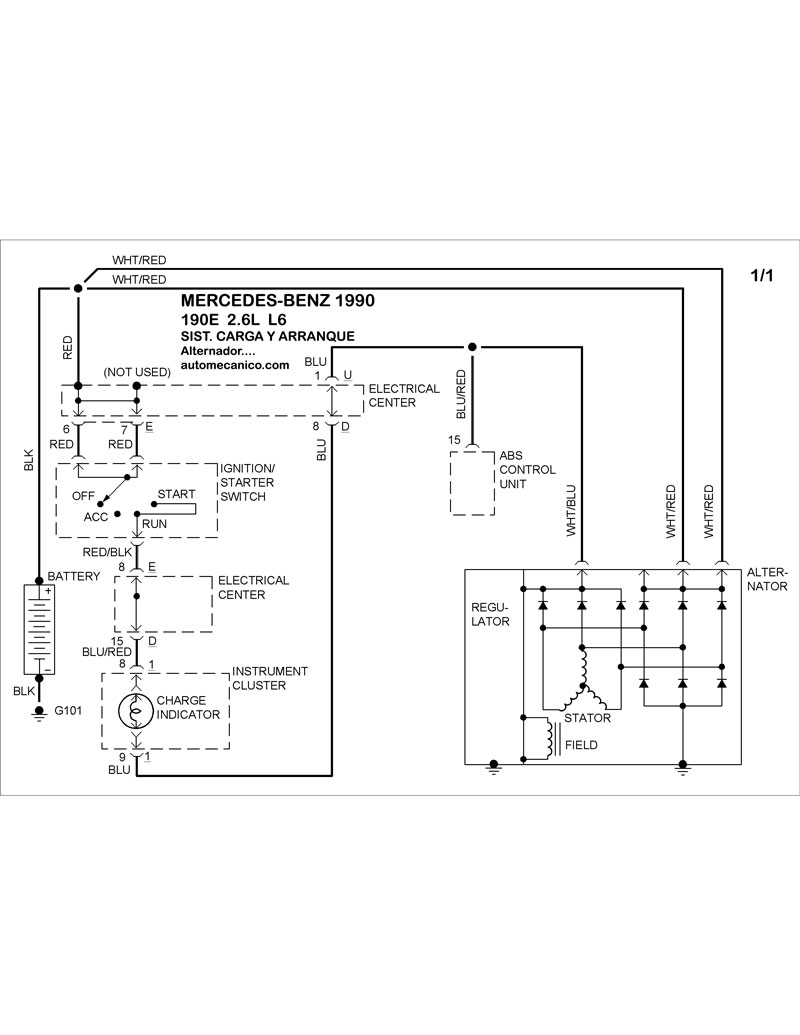

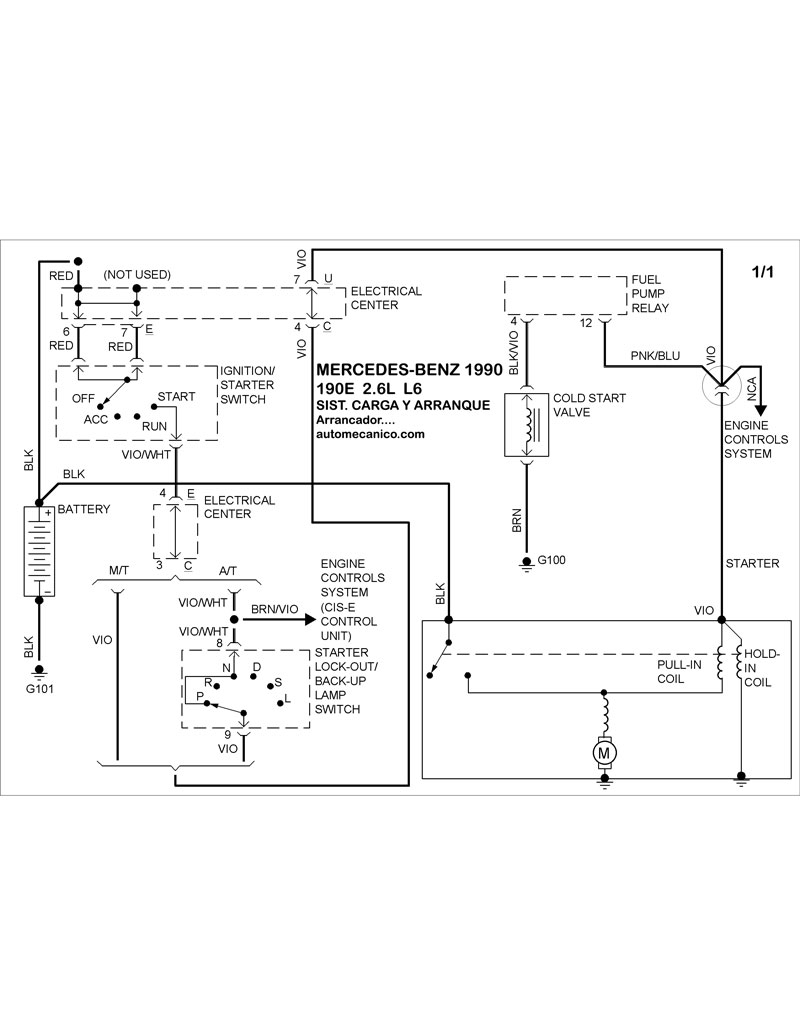

| 1990 | 190E - 2.6L L6 CIL. | SIST. DE CARGA | SIST. DE ARRANQUE |

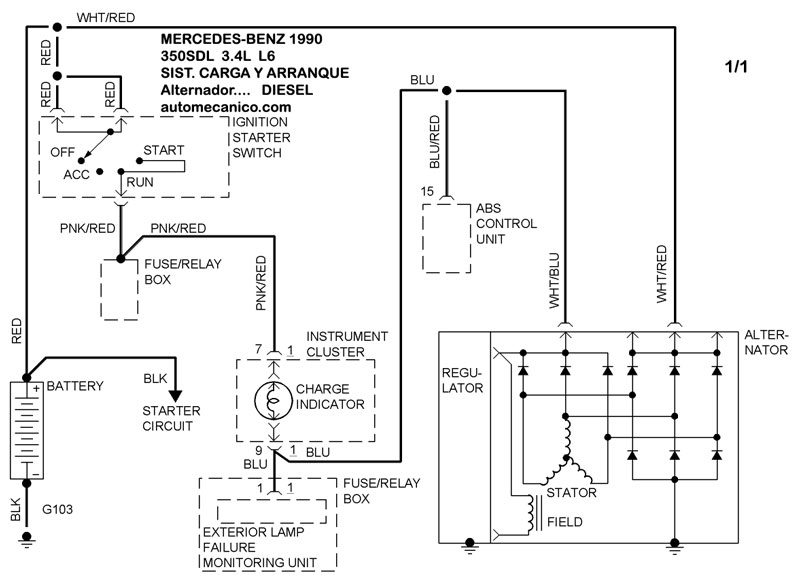

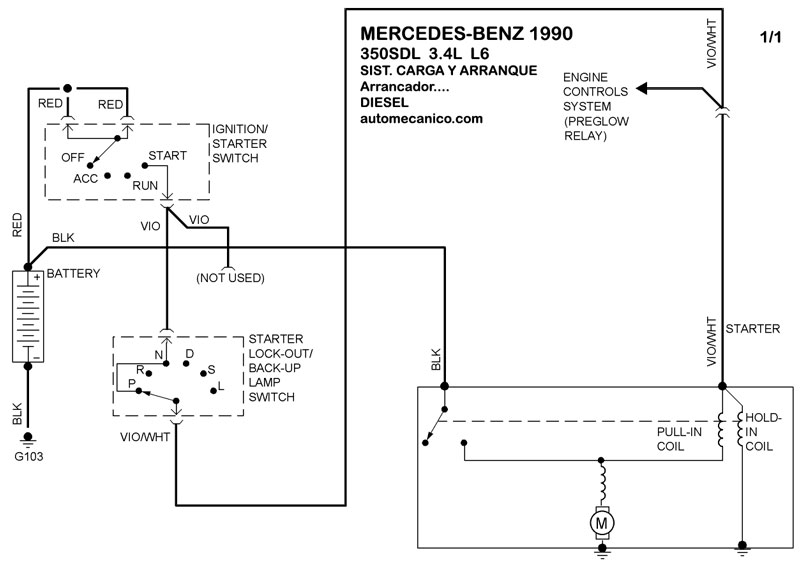

| 1990 | 350DSL - 3.4L L6 CIL. | SIST. DE CARGA | SIST. DE ARRANQUE |

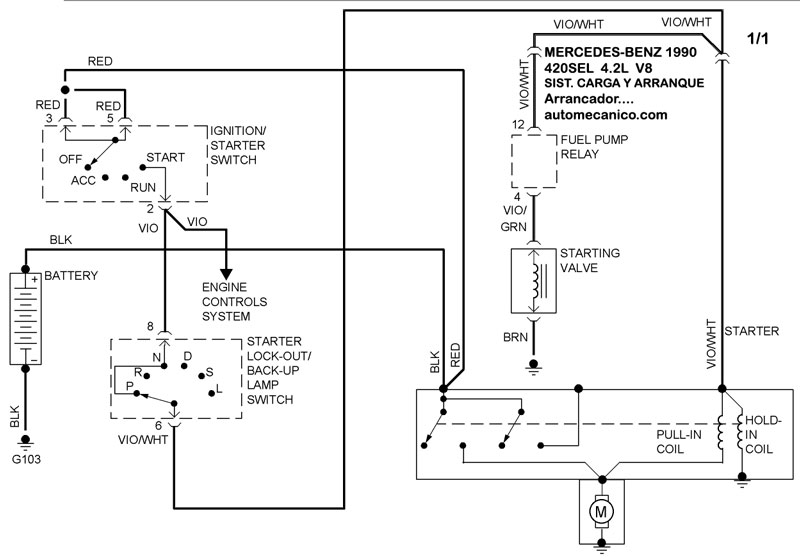

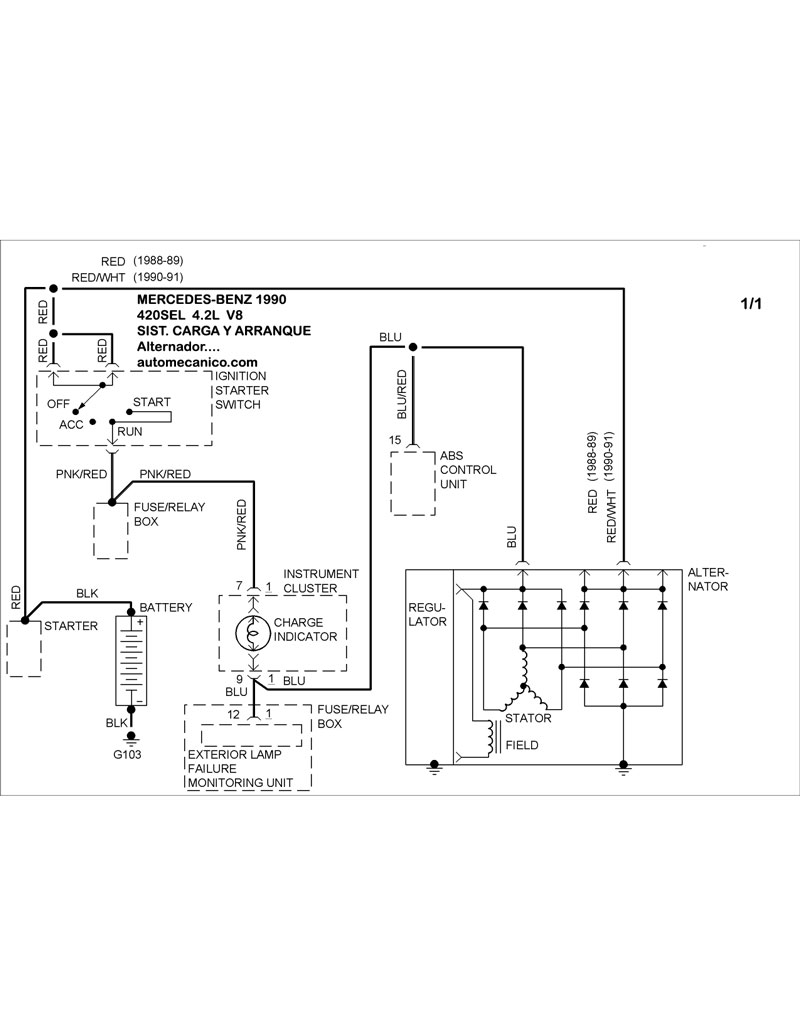

| 1990 | 420SEL - 4.2L V8 CIL. | SIST. DE CARGA | SIST. DE ARRANQUE |

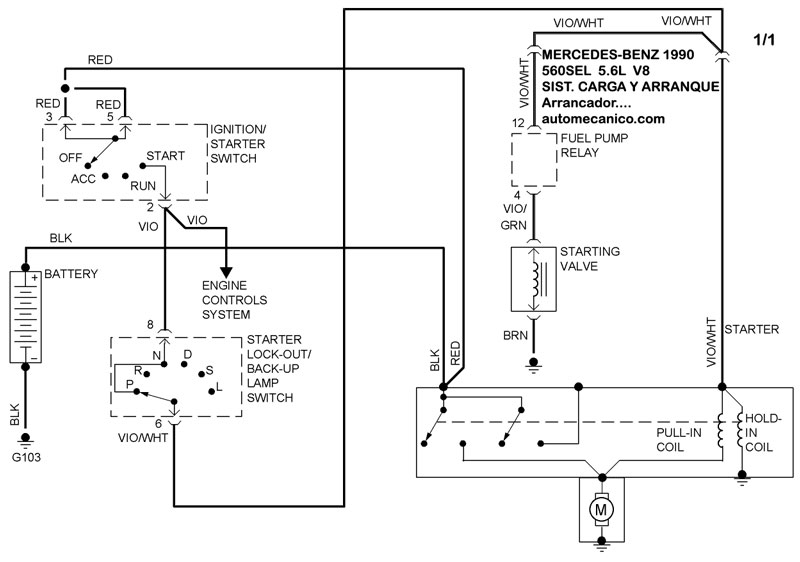

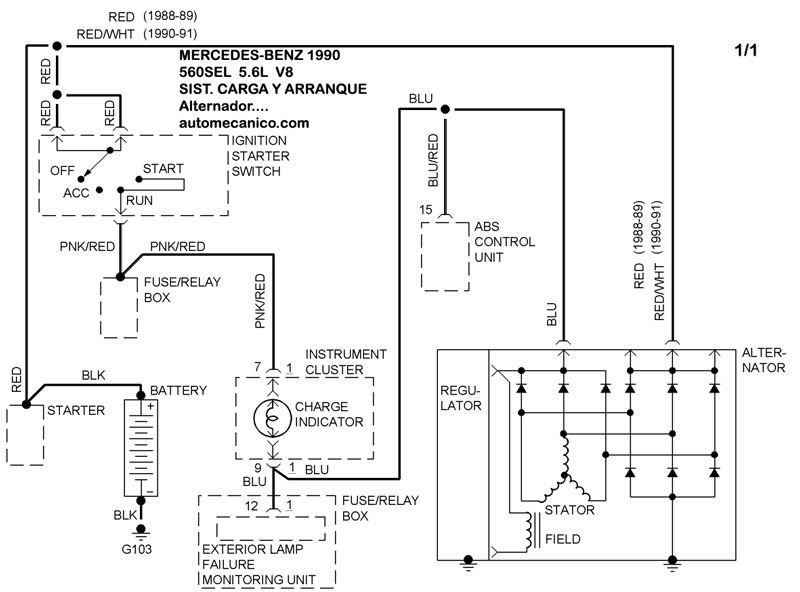

| 1990 | 560SEL - 5.6L V8 CIL. | SIST. DE CARGA | SIST. DE ARRANQUE |
