DIAGRAMAS - SISTEMA DE CARGA Y ARRANQUE - 1990 - Mecanica Automotriz - INDICE

Diagramas TOYOTA : Carga y Arranque | Charging and Starting System: - Esquemas - Graphics 1990 -

Diagrama - Alternador y motor de arranque - conexiones . Vehiculos TOYOTA 1990

En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y motor de arranque [arrancador, marcha, motor de partida, Starter, etc.]
Alternador - Arrancador - Diagramas - Esquemas - Graphics
Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador [Generador] y/o; Arrancador [Motor de arranque, Marcha, Starter] - INDICE: TOYOTA - 1990 -
AŃO Modelo Alternador Arrancador

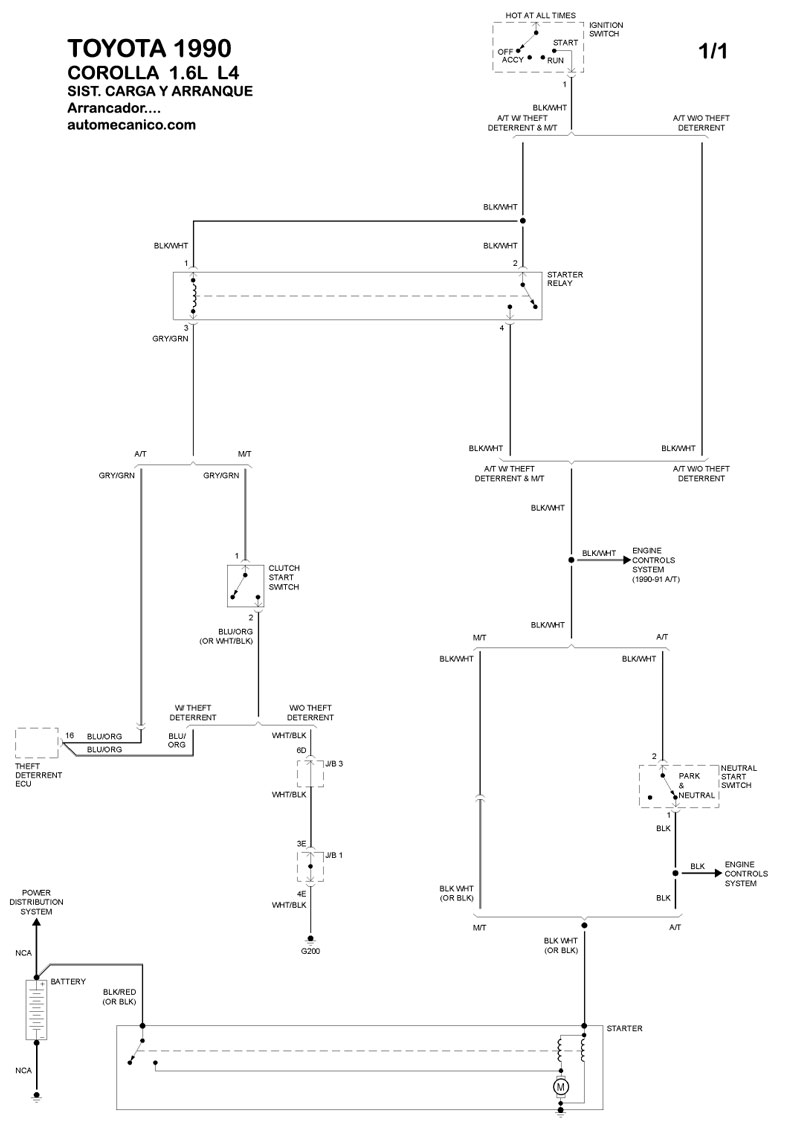

1990 COROLLA - 1.6L 4 Cil. SIST. DE CARGA SIST. DE ARRANQUE  T/A

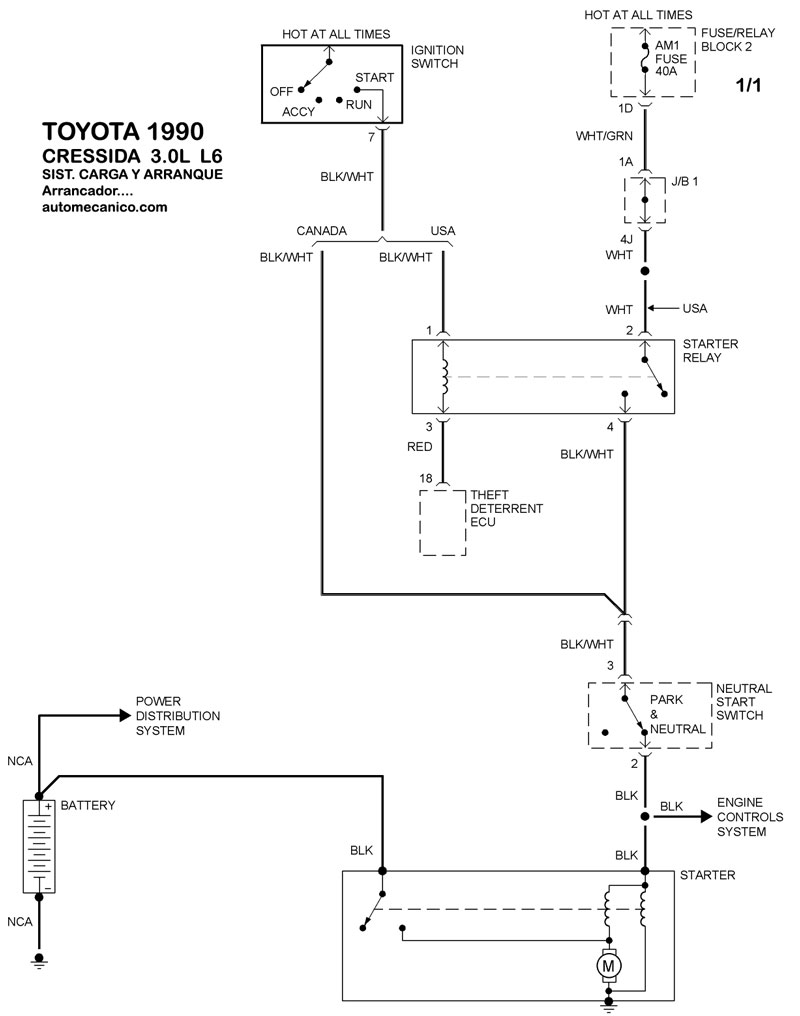

1990 CRESSIDA - 3.0L L6 Cil. SIST. DE CARGA SIST. DE ARRANQUE  T/A

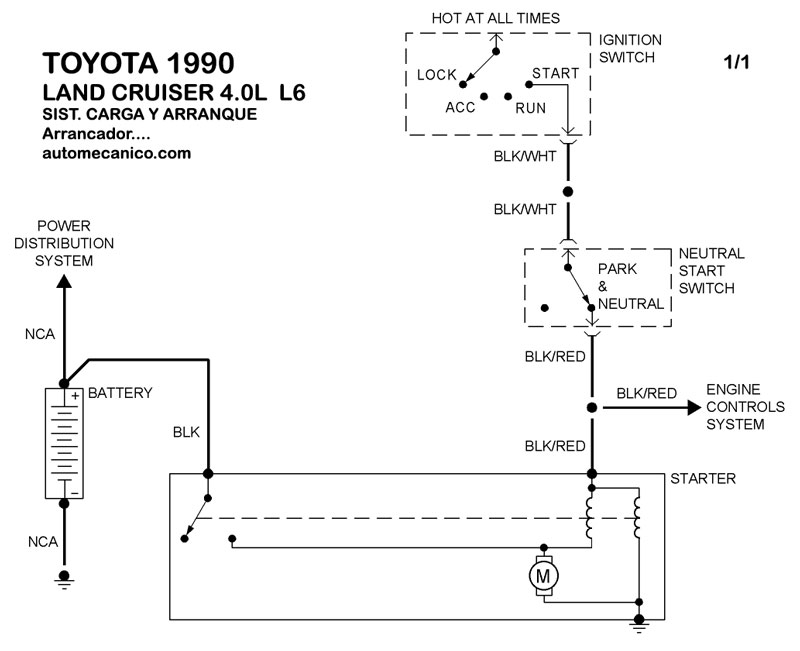

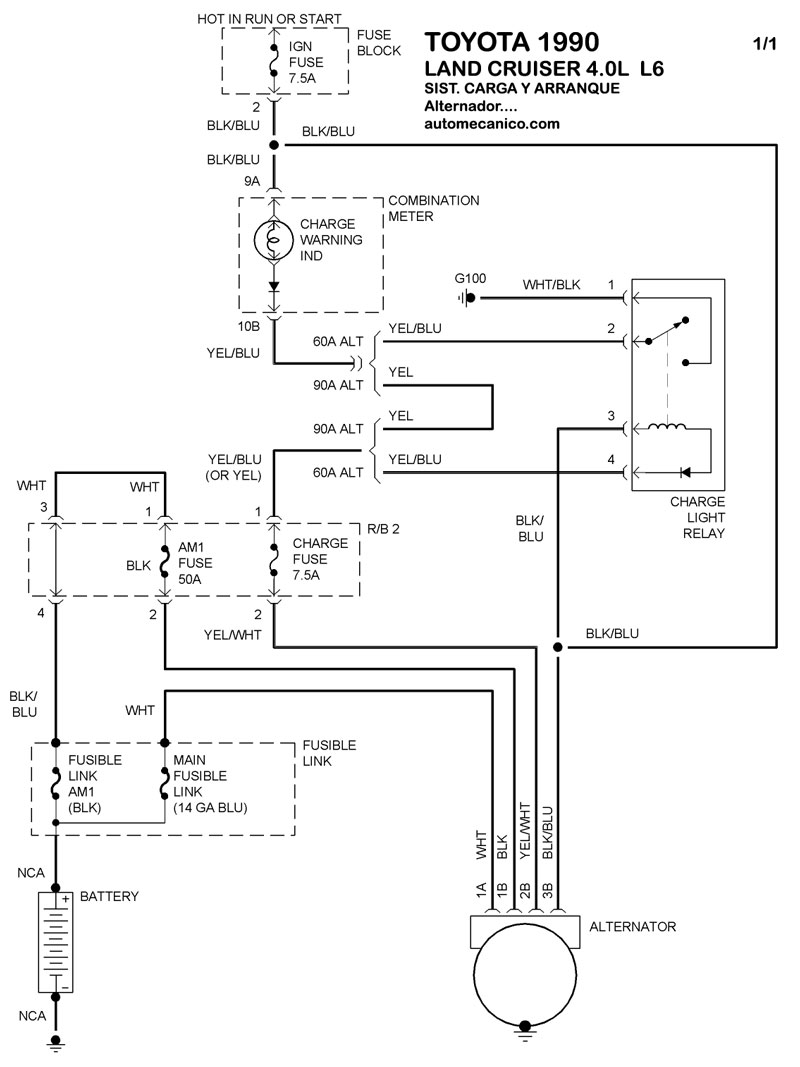

1990 LAND CRUISER - 4.0L L6 Cil. SIST. DE CARGA SIST. DE ARRANQUE  T/A

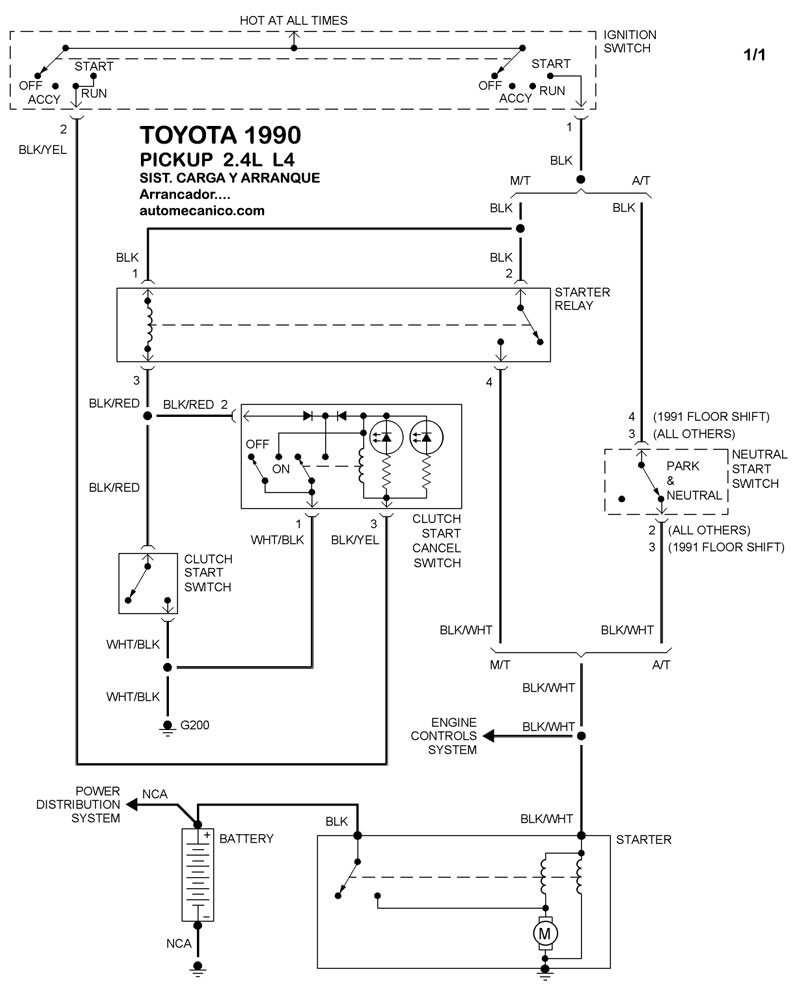

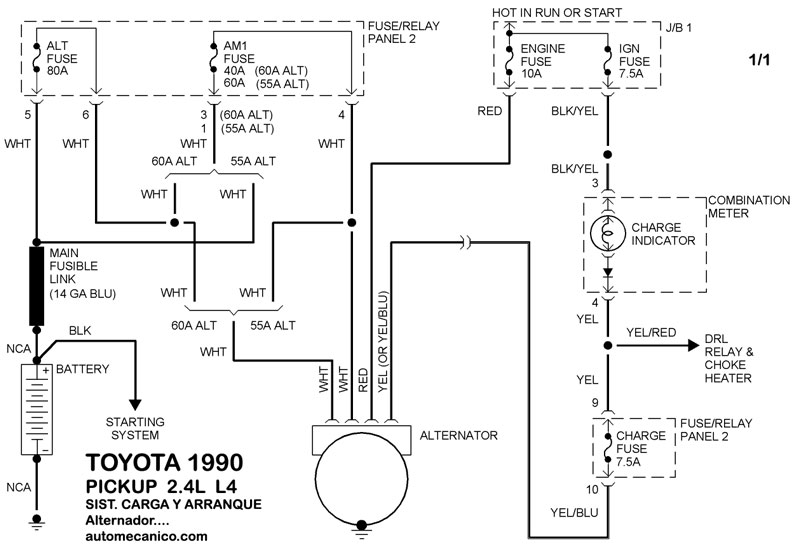

1990 PICKUP - 2.4L L4 Cil. SIST. DE CARGA SIST. DE ARRANQUE  T/A

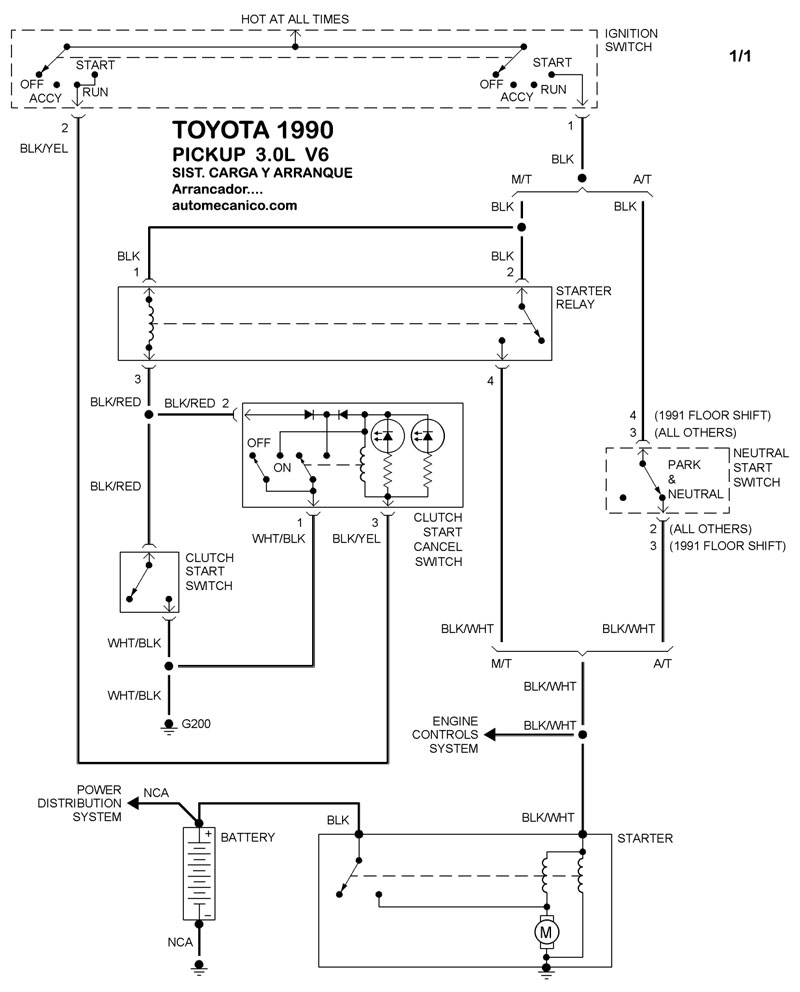

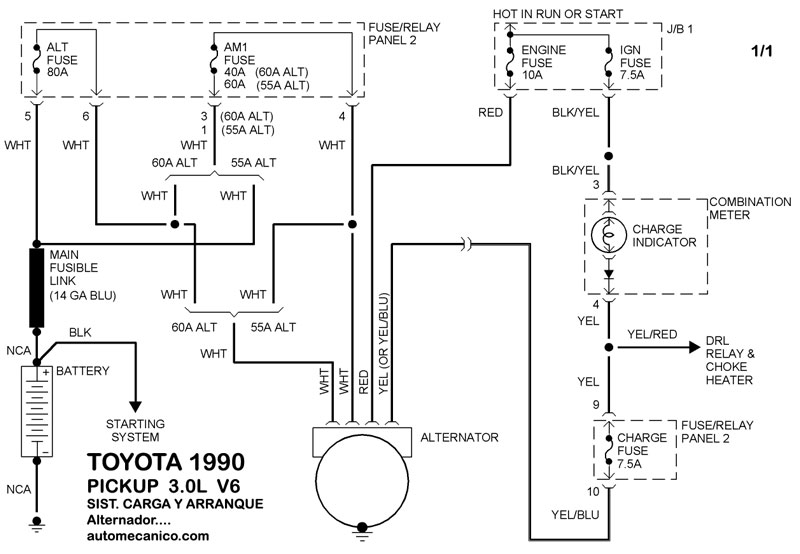

1990 PICKUP -3.0L V6 Cil. SIST. DE CARGA SIST. DE ARRANQUE  T/A
