DIAGRAMAS - SISTEMA DE CARGA Y ARRANQUE - 1990 - Mecanica Automotriz - INDICE

Diagramas VOLVO : Carga y Arranque | Charging and Starting System: - Esquemas - Graphics 1990 -

Diagrama - Alternador y motor de arranque - conexiones . Vehiculos VOLVO 1990

En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y motor de arranque [arrancador, marcha, motor de partida, Starter, etc.]
Alternador - Arrancador - Diagramas - Esquemas - Graphics
Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador [Generador] y/o; Arrancador [Motor de arranque, Marcha, Starter] - INDICE: VOLVO - 1990 -
AŃO Modelo Alternador Arrancador

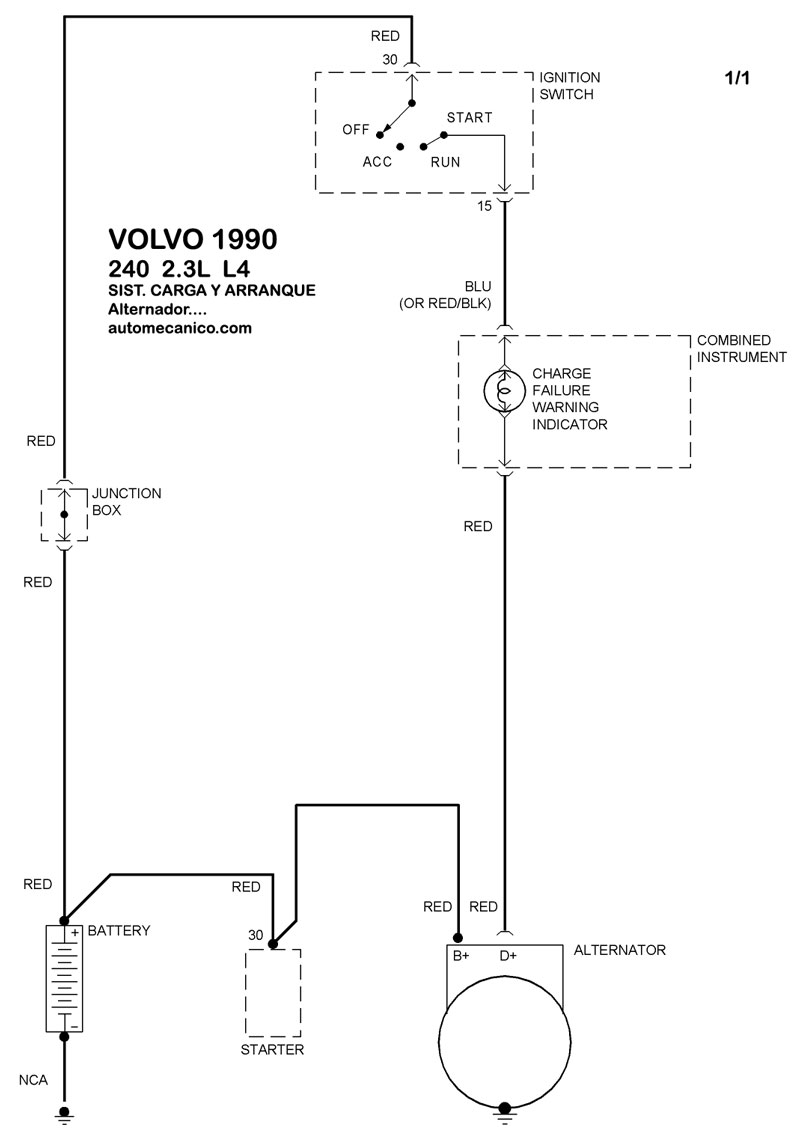

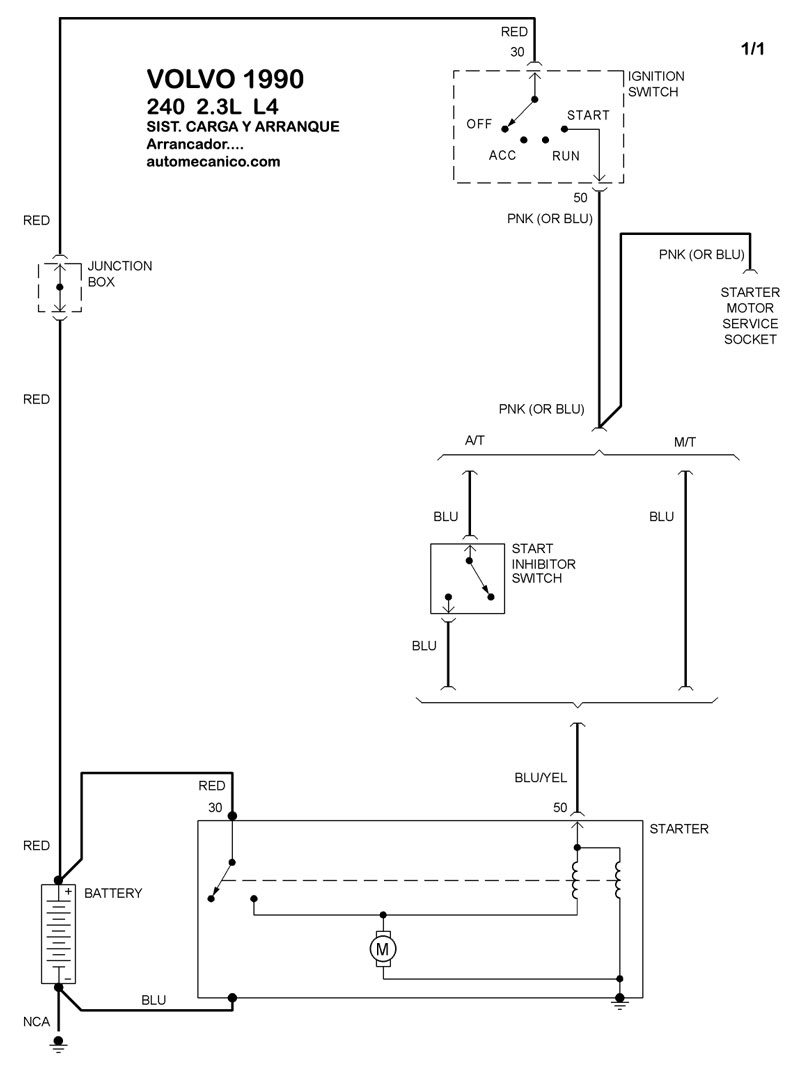

1990 240 - 2.3L 4 Cil. SIST. DE CARGA SIST. DE ARRANQUE  T/A

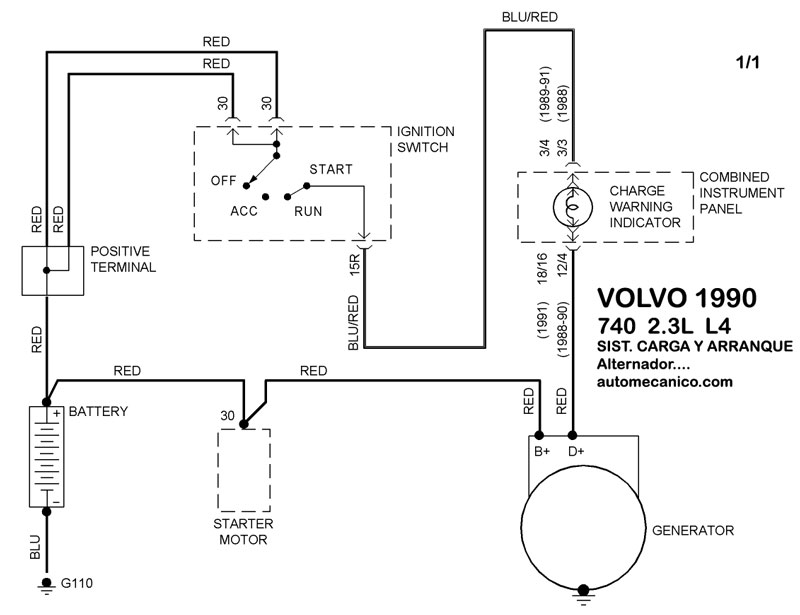

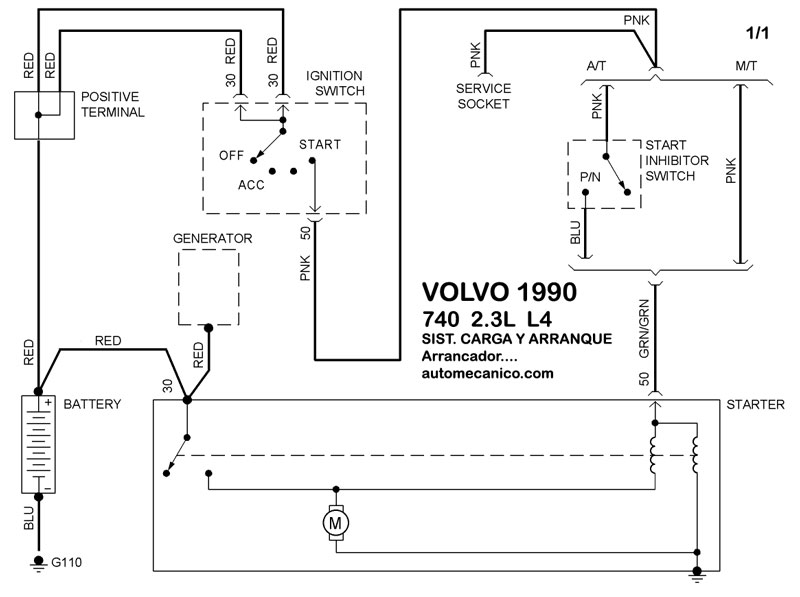

1990 740 - 2.3L 4 Cil. SIST. DE CARGA SIST. DE ARRANQUE  T/A

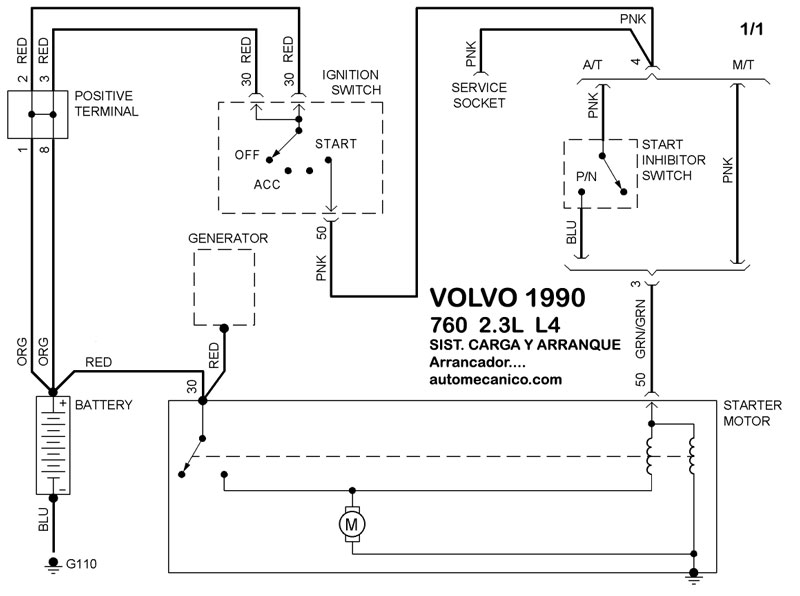

1990 760 - 2.3L 4 Cil. SIST. DE CARGA SIST. DE ARRANQUE  T/A
