DIAGRAMAS - SISTEMA DE CARGA Y ARRANQUE - 1998 - Mecanica Automotriz - INDICE

Diagramas ACURA : Carga y Arranque | Charging and Starting System: - Esquemas - Graphics 1998 -

Diagrama - Alternador y motor de arranque - conexiones . Vehiculos ACURA 1998

En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y motor de arranque [arrancador, marcha, motor de partida, Starter, etc.]
Alternador - Arrancador - Diagramas - Esquemas - Graphics
Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador [Generador] y/o; Arrancador [Motor de arranque, Marcha, Starter] - INDICE: ACURA - 1998 -
AŃO Modelo Alternador Arrancador

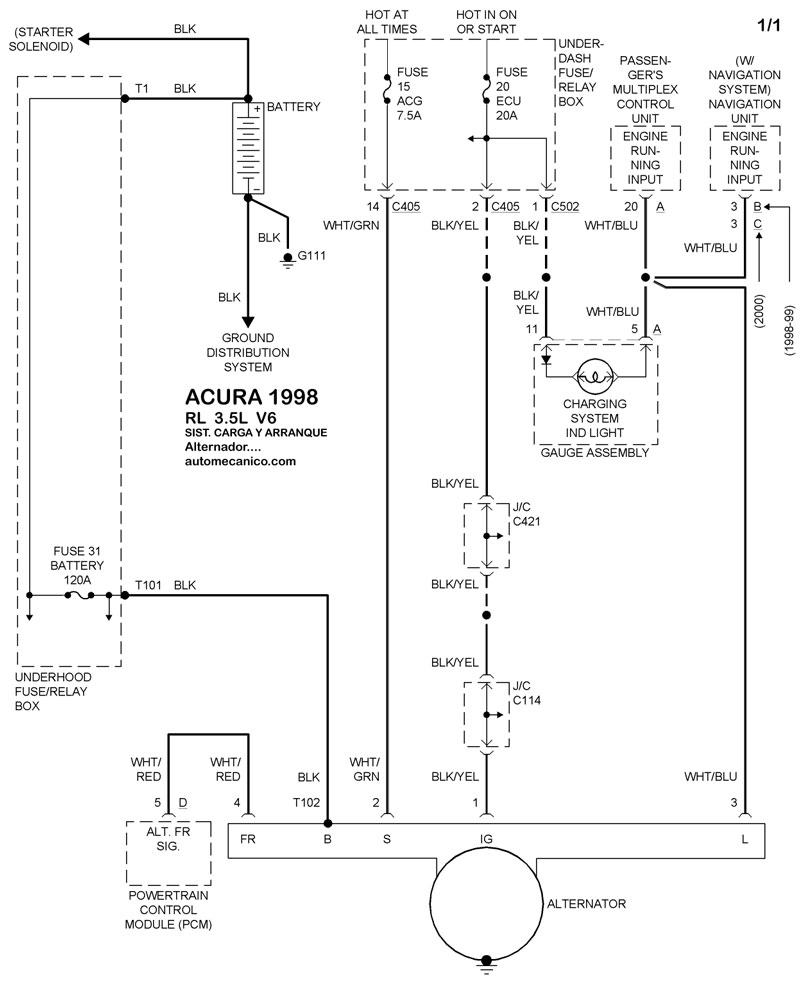

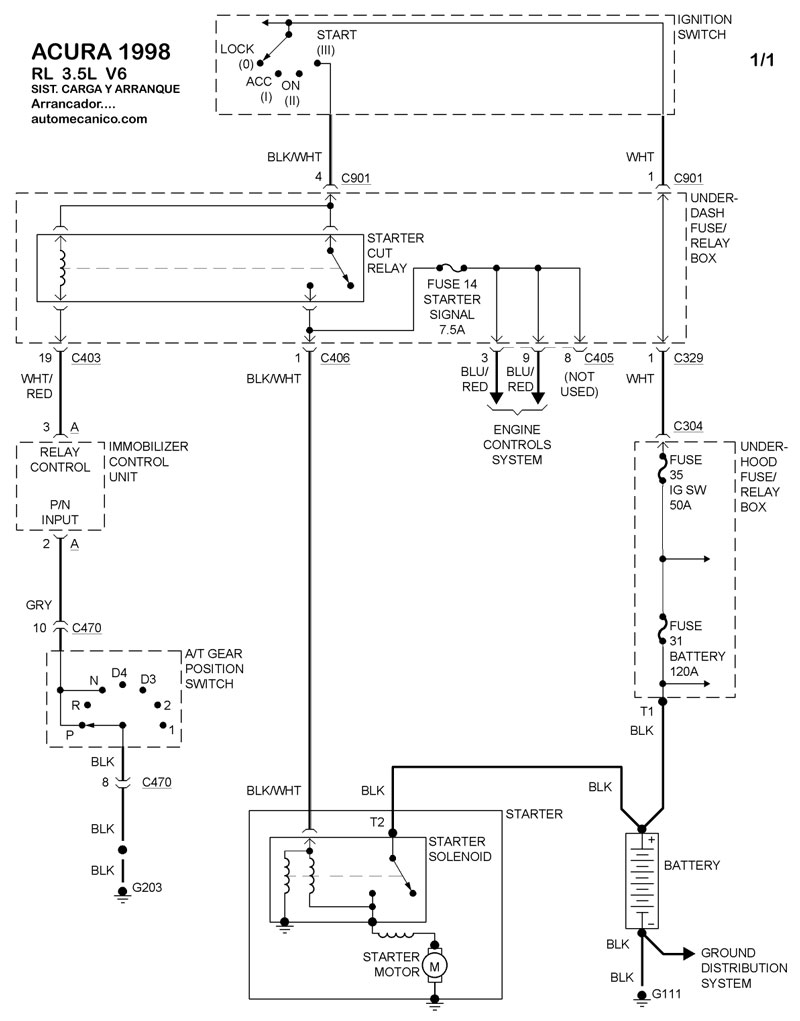

1998 RL 3.5L V6 CIL.  SIST. DE CARGA  SIST. DE ARRANQUE

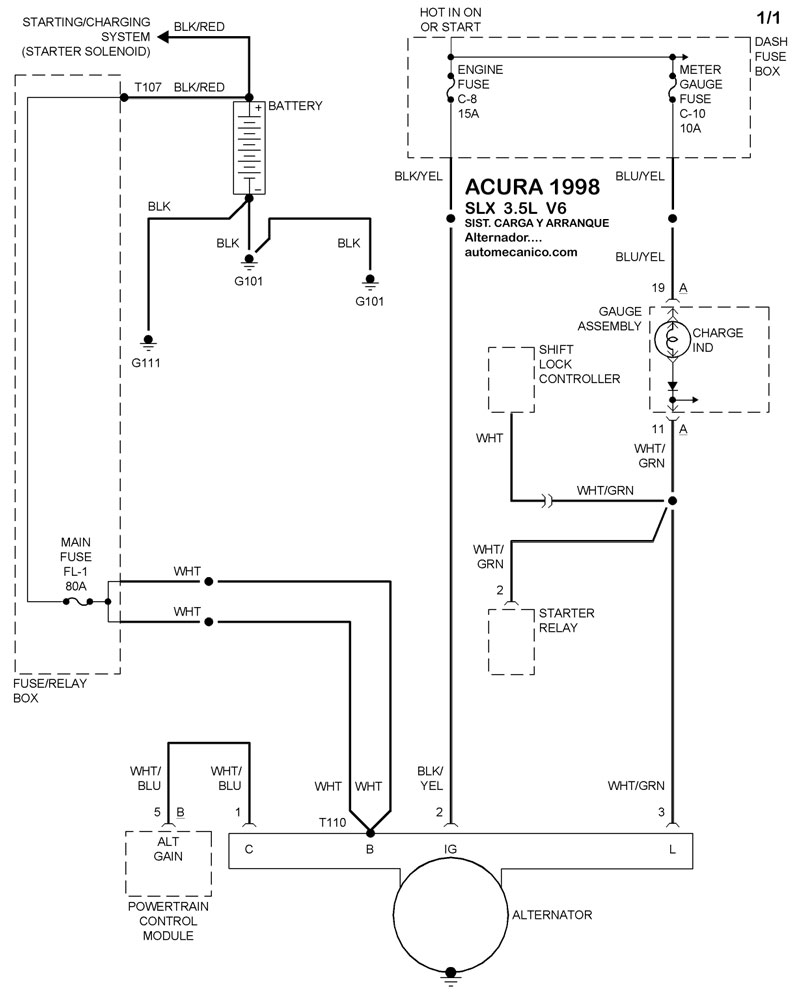

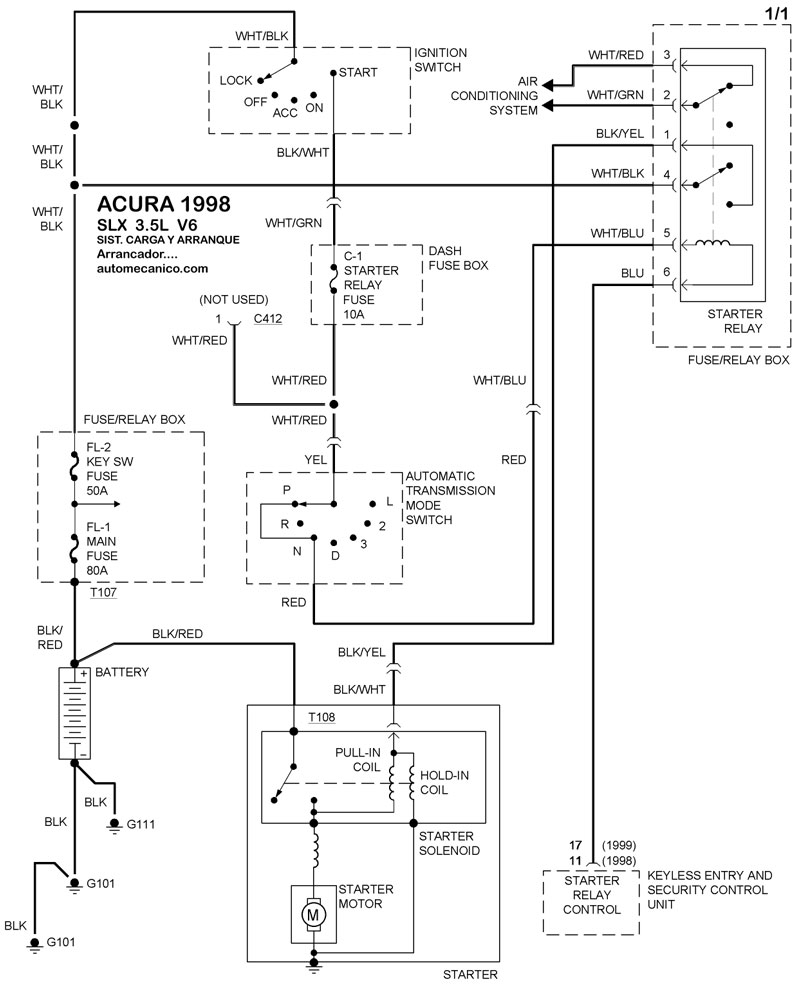

1998 SLX 3.5L V6 CIL.  SIST. DE CARGA  SIST. DE ARRANQUE

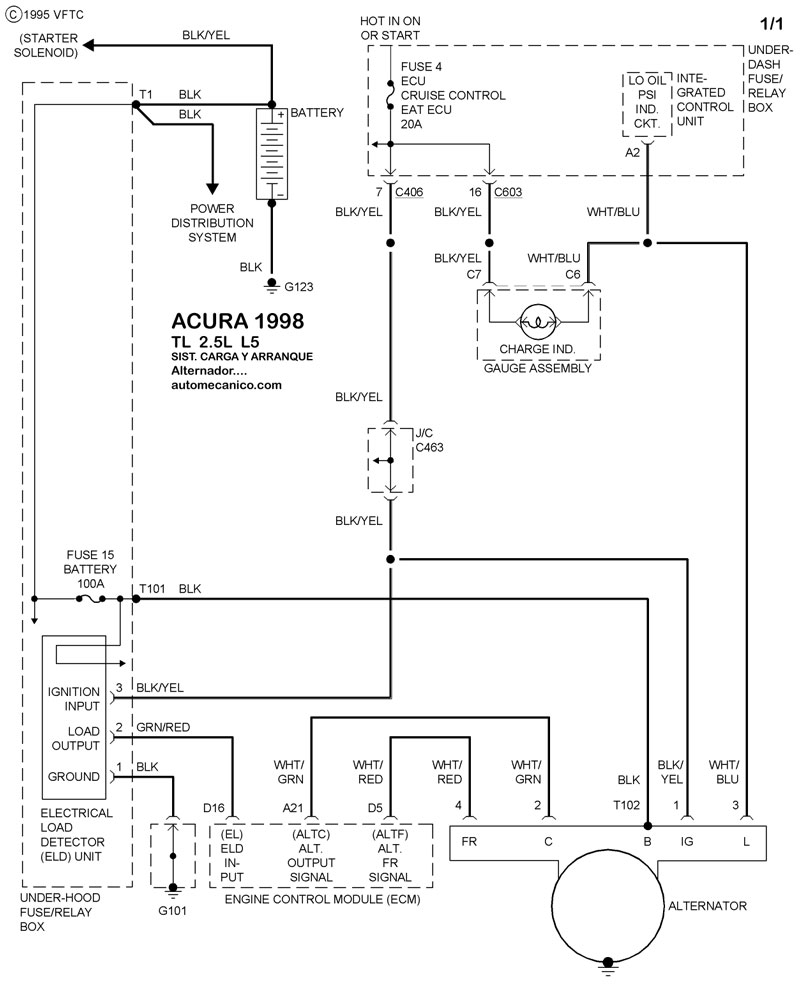

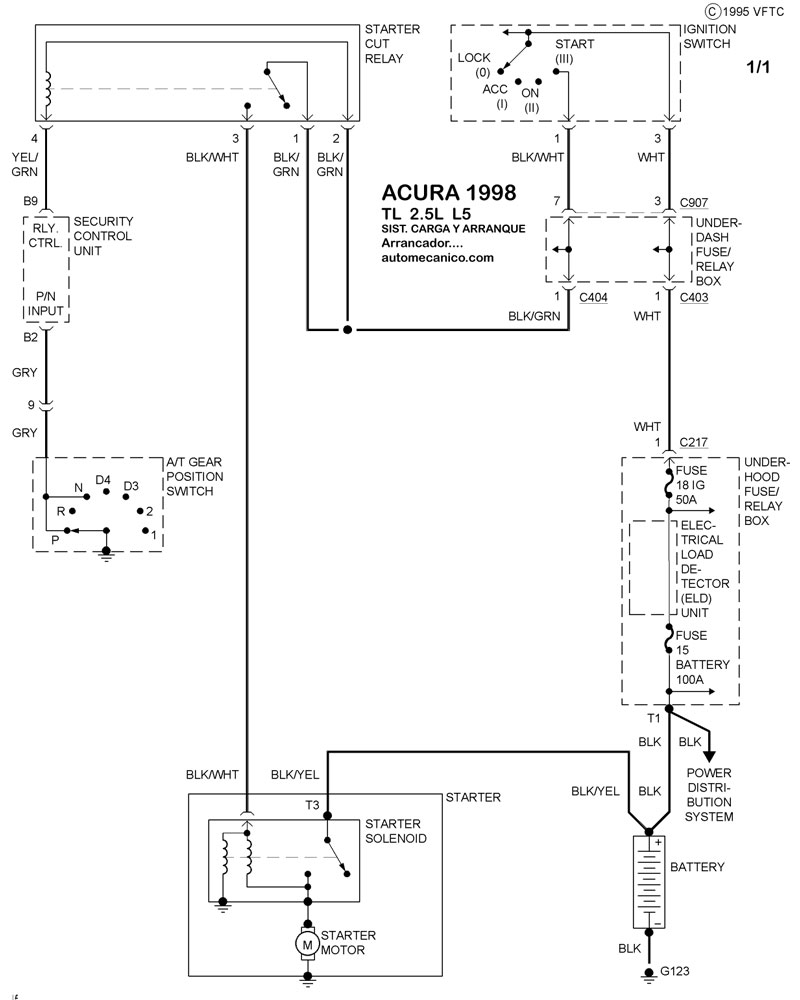

1998 TL 2.5L L5 CIL.  SIST. DE CARGA  SIST. DE ARRANQUE

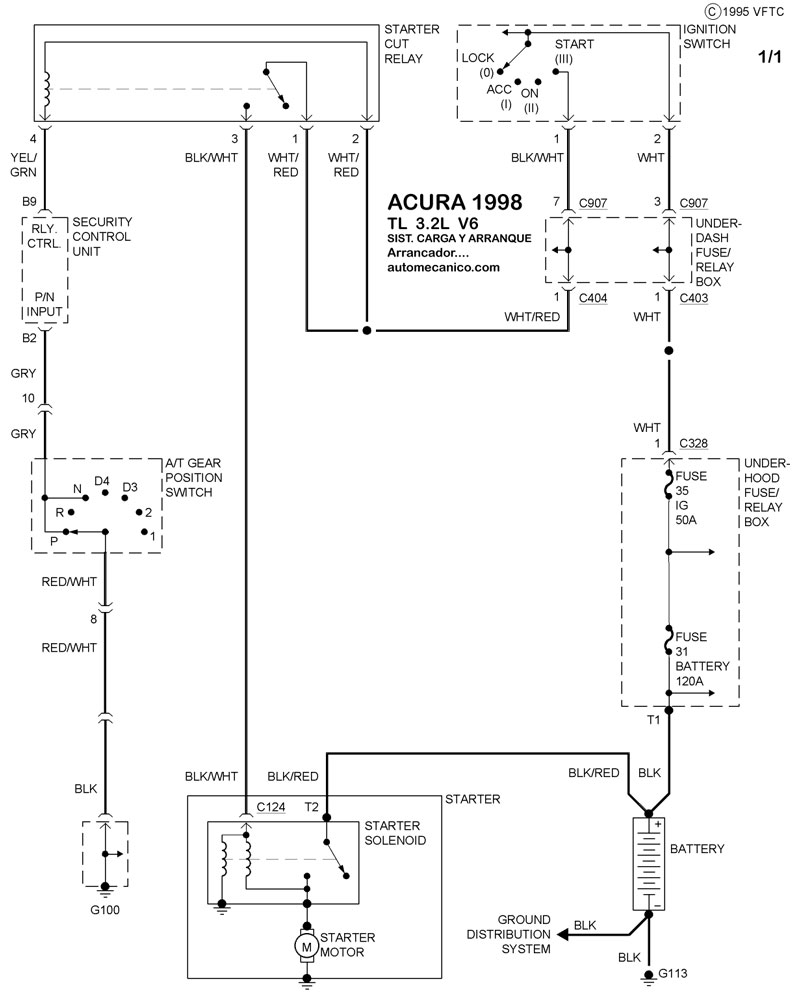

1998 TL 3.2L V6 CIL  SIST. DE CARGA  SIST. DE ARRANQUE
