| DIAGRAMAS - SISTEMA DE CARGA Y ARRANQUE - 1998 - Mecanica Automotriz - INDICE |
Diagramas FORD : Carga y Arranque | Charging and Starting System: - Esquemas - Graphics 1998 - |
|
Diagrama - Alternador y motor de arranque - conexiones . Vehiculos
FORD 1998 En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y motor de arranque [arrancador, marcha, motor de partida, Starter, etc.] |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador [Generador] y/o; Arrancador [Motor de arranque, Marcha, Starter] - INDICE: FORD - 1998 - |
| YEAR | Modelo | Alternador | Arrancador |

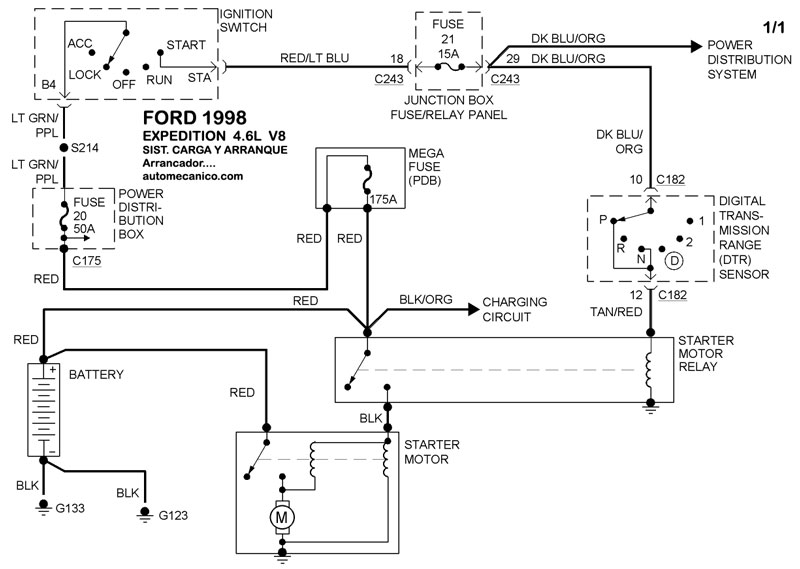

| 1998 | EXPEDITION - 4.6L V8 CIL | SIST. DE CARGA | SIST. DE ARRANQUE |

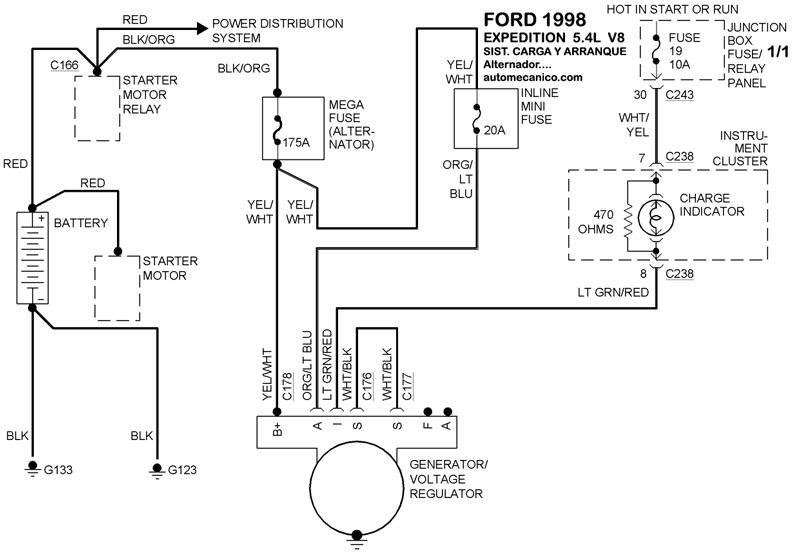

| 1998 | EXPEDITION - 5.4L V8 CIL | SIST. DE CARGA | SIST. DE ARRANQUE |

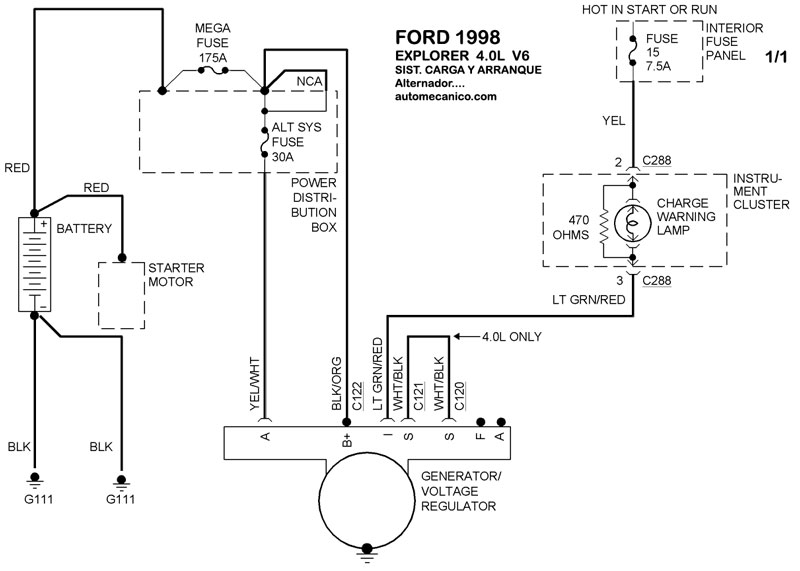

| 1998 | EXPLORER - 4.0L V6 CIL | SIST. DE CARGA | SIST. DE ARRANQUE T/A |
| 1998 | EXPLORER - 4.0L V6 CIL | -00- | SIST. DE ARRANQUE T/M |

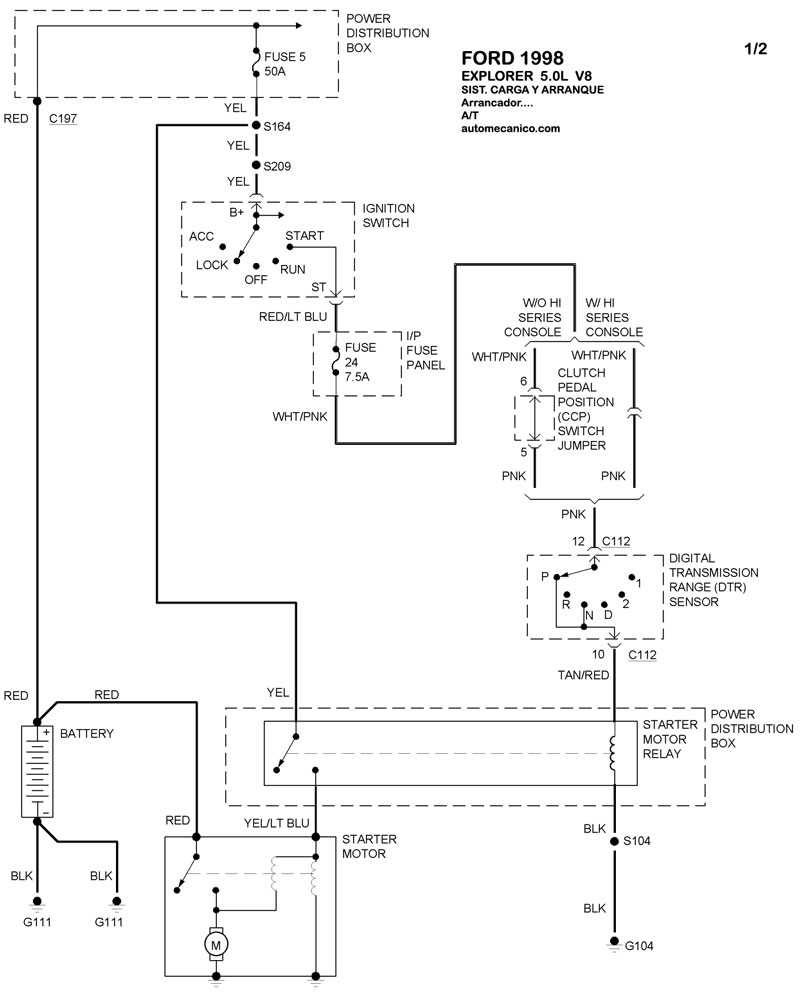

| 1998 | EXPLORER - 5.0L V8 CIL | SIST. DE CARGA | SIST. DE ARRANQUE T/A |

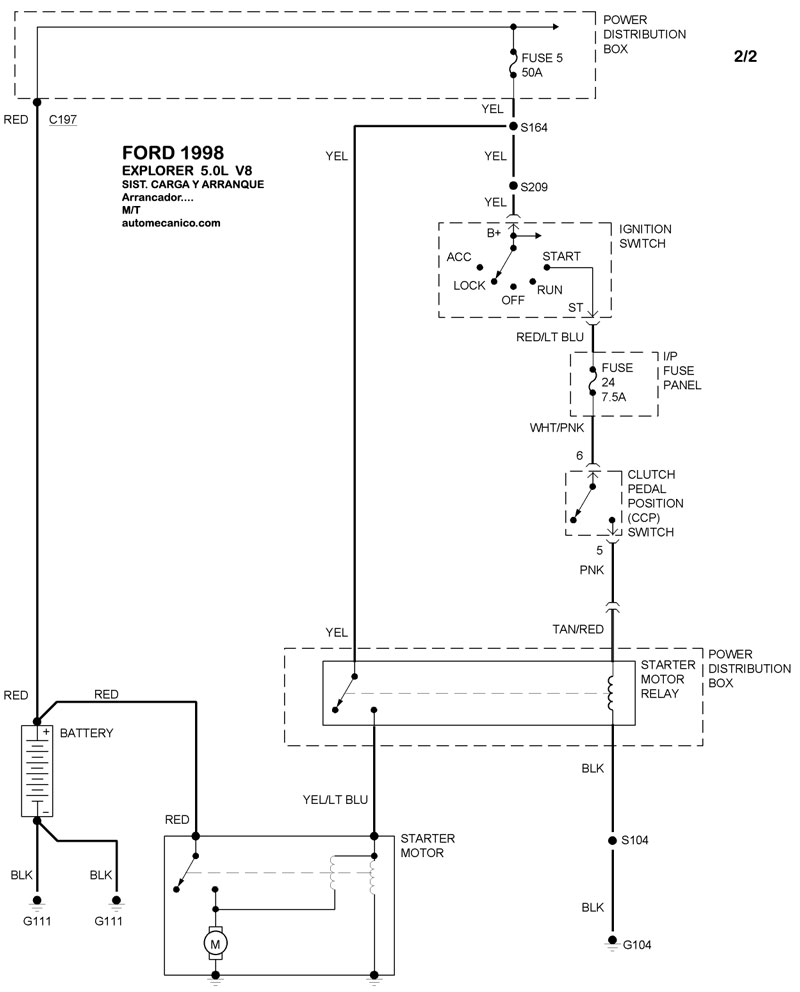

| 1998 | EXPLORER - 5.0L V8 CIL | -00- | SIST. DE ARRANQUE T/M |
