DIAGRAMAS - SISTEMA DE CARGA Y ARRANQUE - 1998 - Mecanica Automotriz - INDICE

Diagramas HONDA : Carga y Arranque | Charging and Starting System: - Esquemas - Graphics 1998 -

Diagrama - Alternador y motor de arranque - conexiones . Vehiculos HONDA 1998

En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y motor de arranque [arrancador, marcha, motor de partida, Starter, etc.]
Alternador - Arrancador - Diagramas - Esquemas - Graphics
Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador [Generador] y/o; Arrancador [Motor de arranque, Marcha, Starter] - INDICE: HONDA - 1998 -
YEAR Modelo Alternador Arrancador

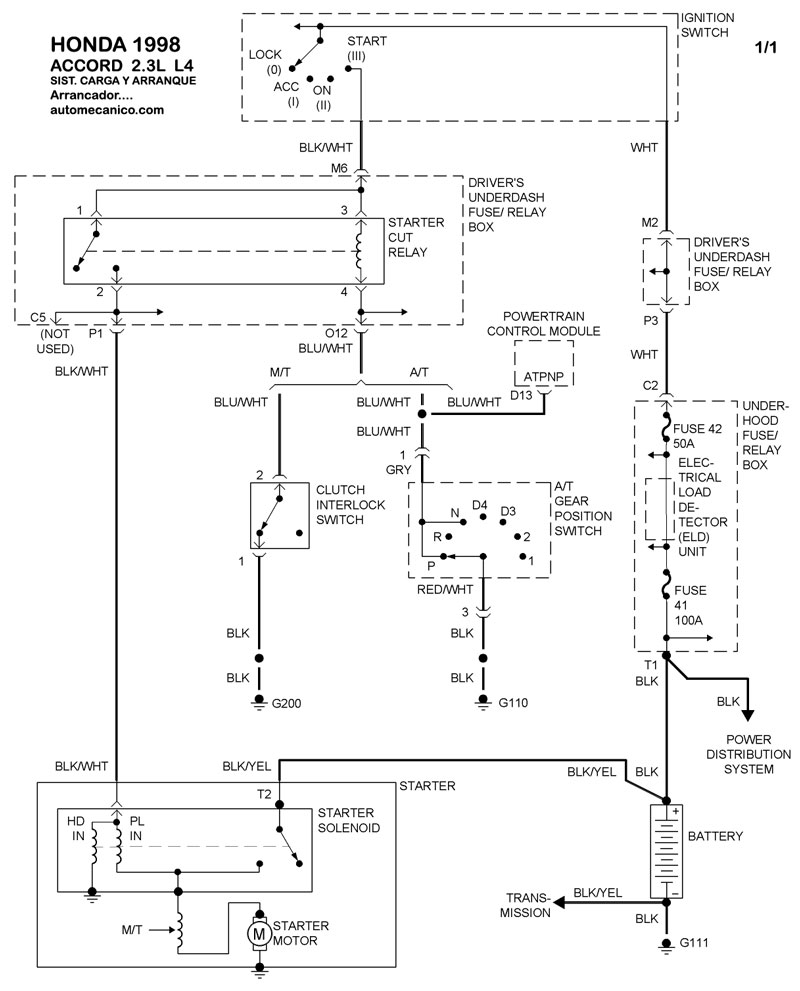

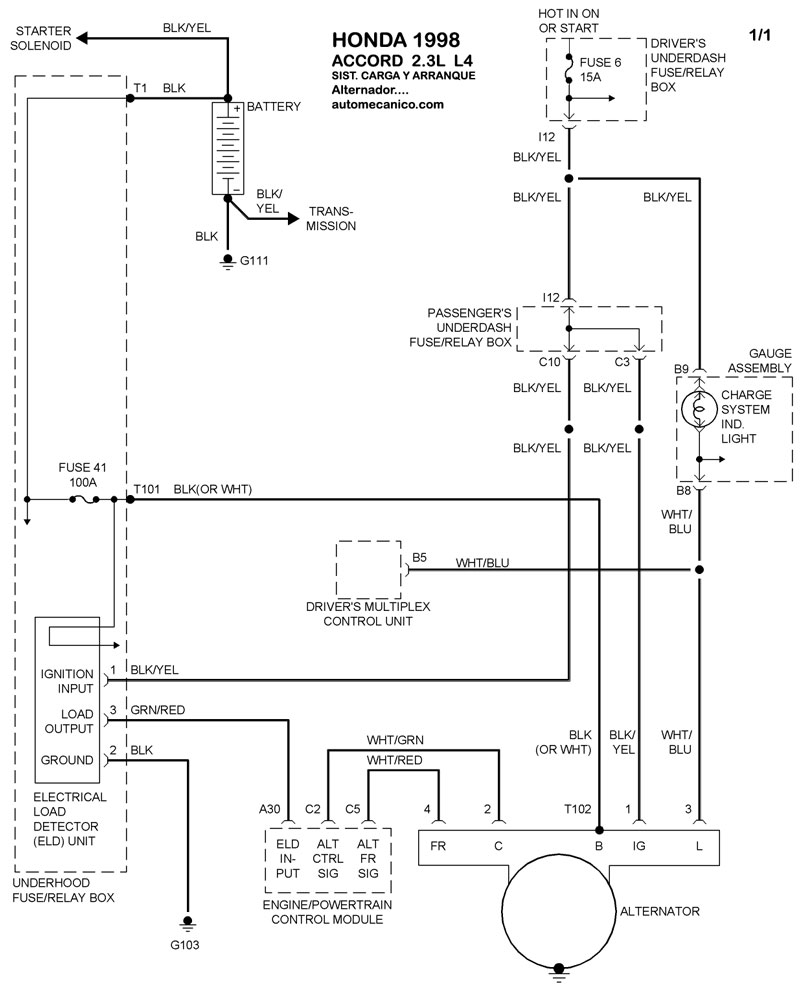

1998 ACCORD - 2.3L 4 CIL.  SIST. DE CARGA  SIST. DE ARRANQUE

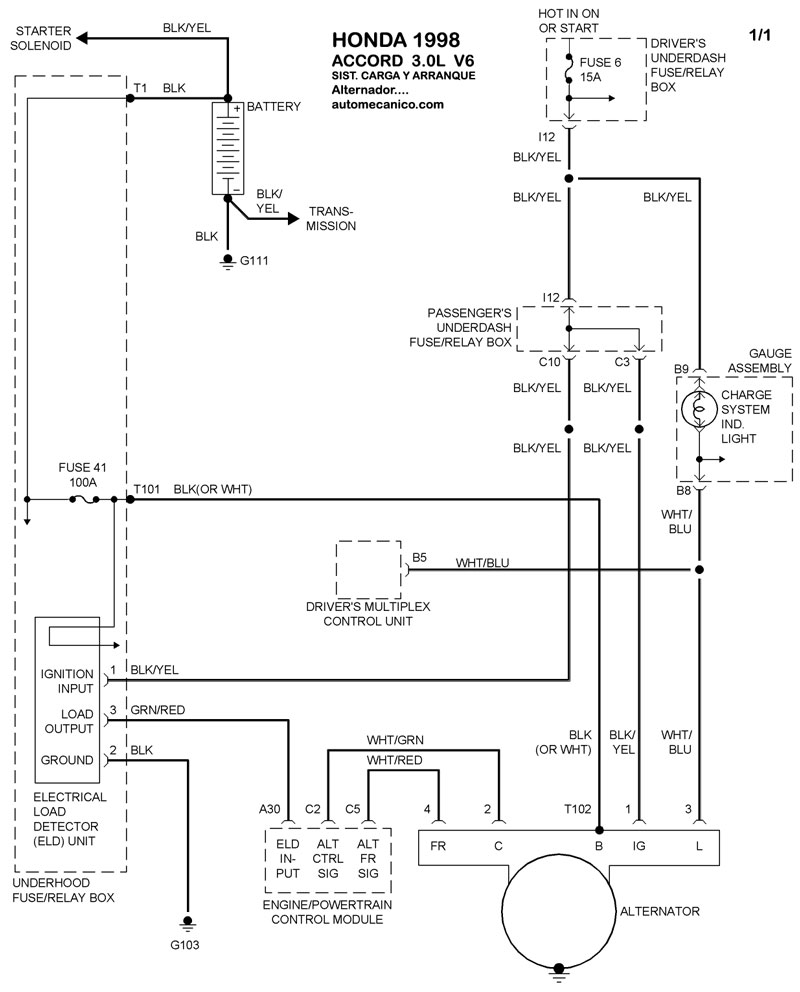

1998 ACCORD - 3.0L V CIL  SIST. DE CARGA SIST. DE ARRANQUE

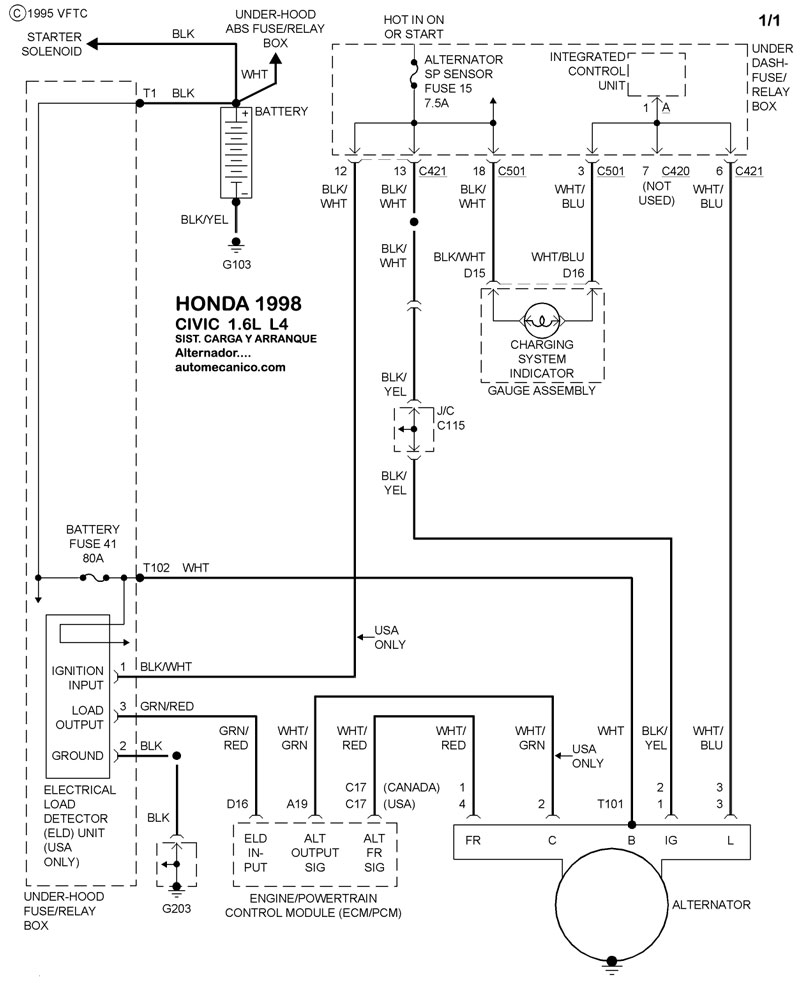

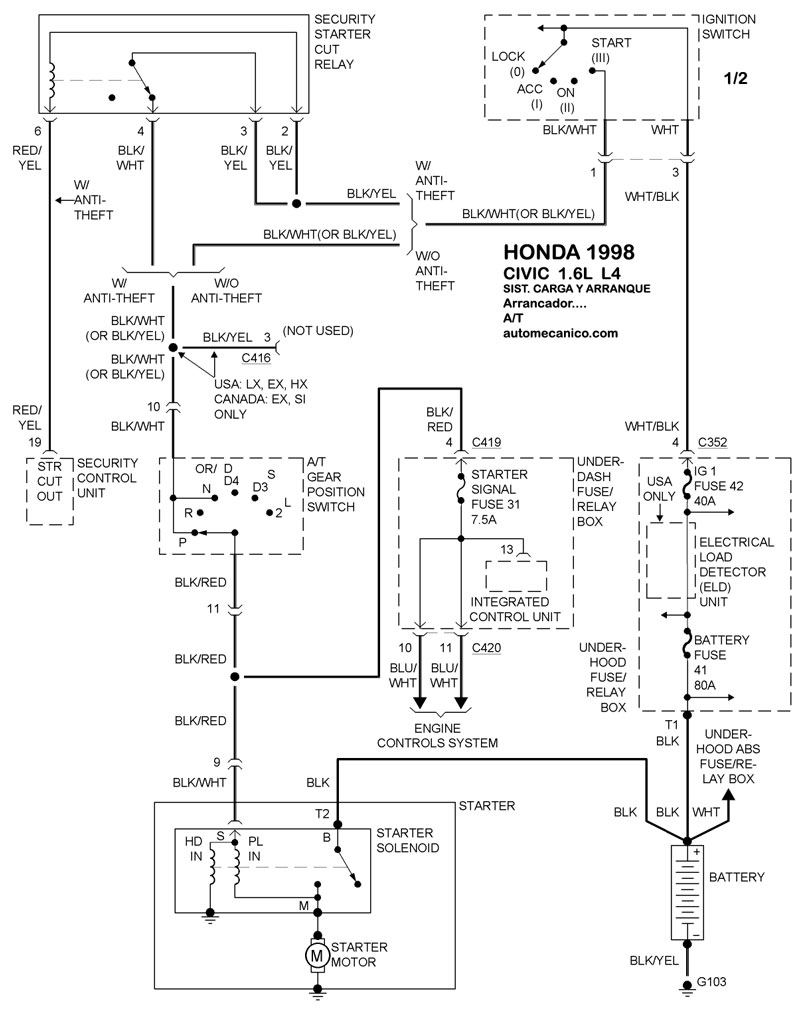

1998 CIVIC - 1.6L 4 CIL.  SIST. DE CARGA SIST. DE ARRANQUE  T/A

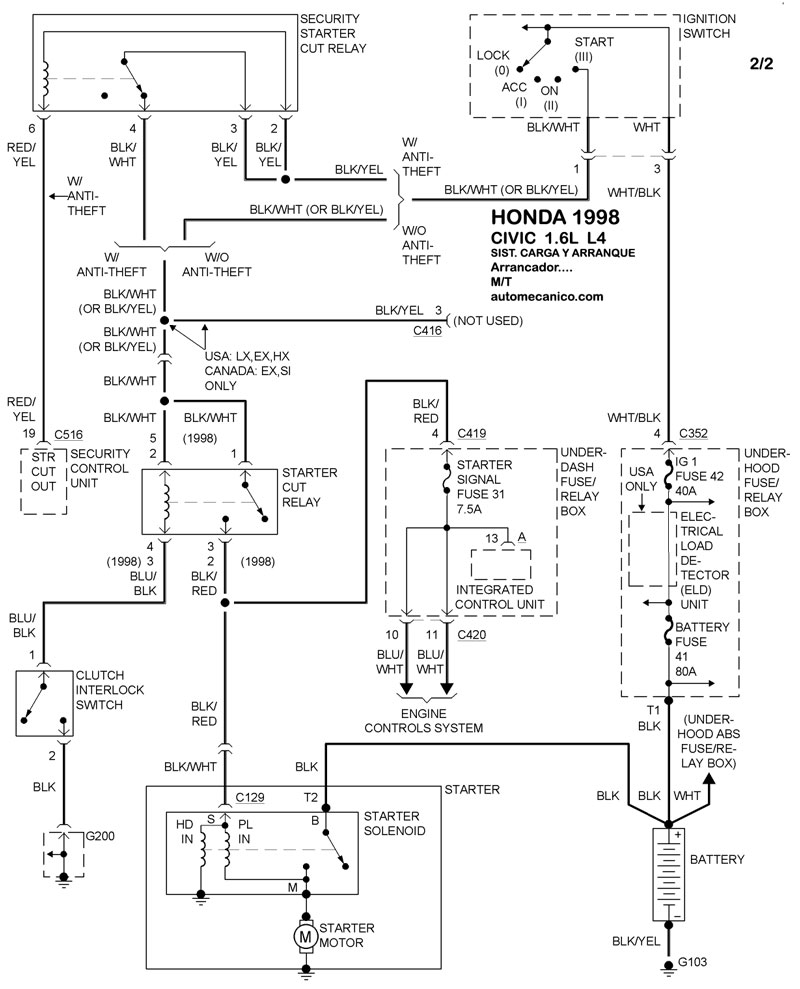

1998 CIVIC - 1.6L 4 CIL. 00-00 SIST. DE ARRANQUE  T/M
