| DIAGRAMAS - SISTEMA DE CARGA Y ARRANQUE - 1998 - Mecanica Automotriz - INDICE |
Diagramas MITSUBISHI : Carga y Arranque | Charging and Starting System: - Esquemas - Graphics 1998 - |
|
Diagrama - Alternador y motor de arranque - conexiones . Vehiculos
MITSUBISHI 1998 En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y motor de arranque [arrancador, marcha, motor de partida, Starter, etc.] |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador [Generador] y/o; Arrancador [Motor de arranque, Marcha, Starter] - INDICE: MITSUBISHI - 1998 - |
| YEAR | Modelo | Alternador | Arrancador |

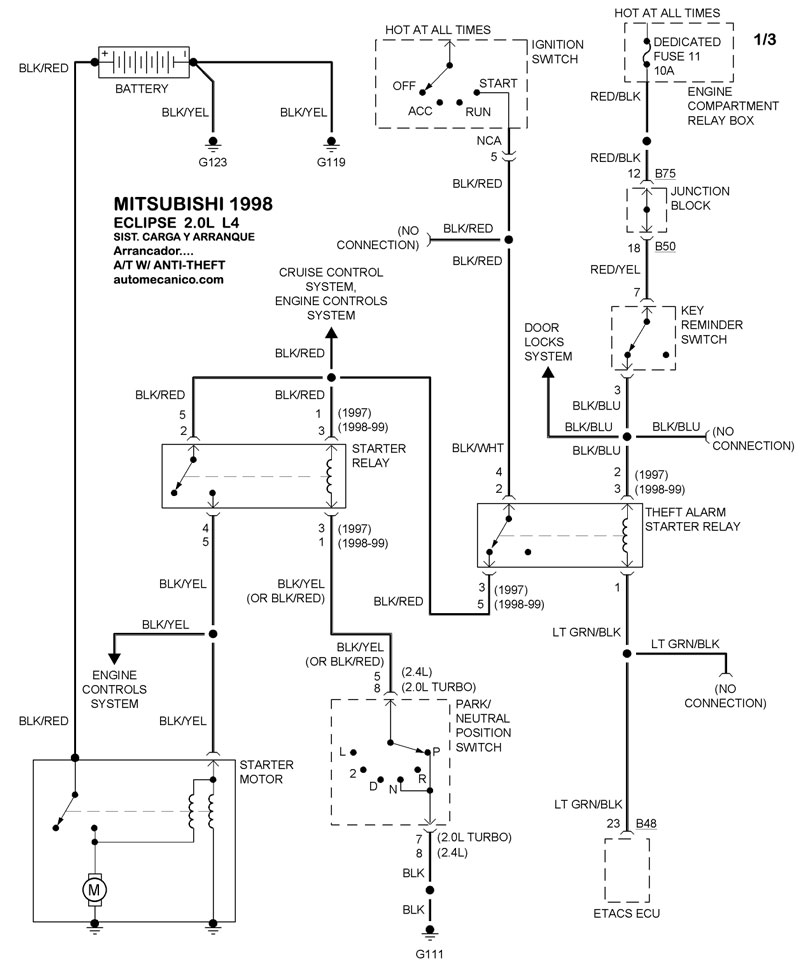

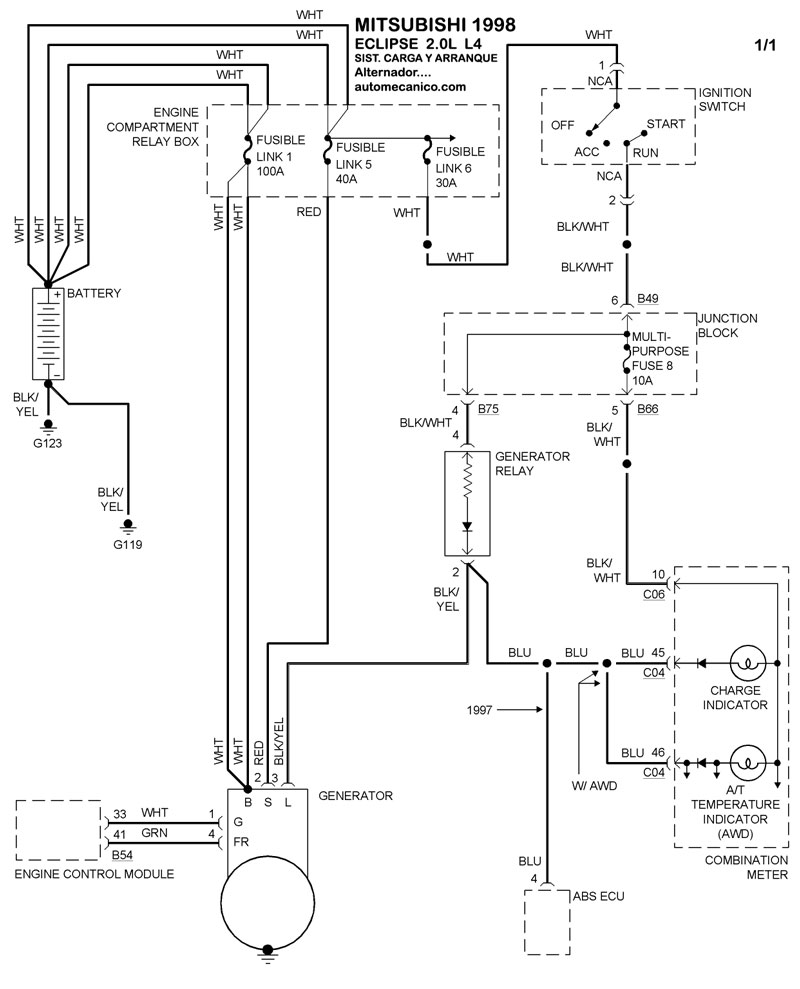

| 1998 | ECLIPSE - 2.0L L4 Cil. | SIST. DE CARGA | SIST. DE ARRANQUE T/A - w/a |

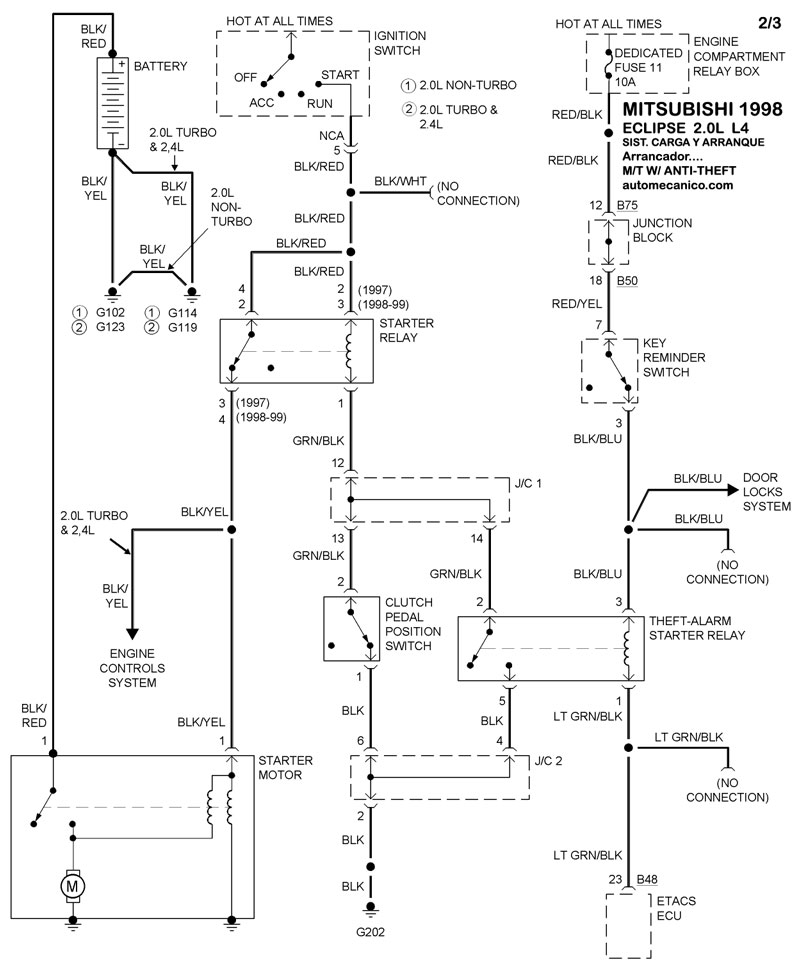

| 1998 | ECLIPSE - 2.0L L4 Cil. | 00-00 | SIST. DE ARRANQUE T/M - w/a |

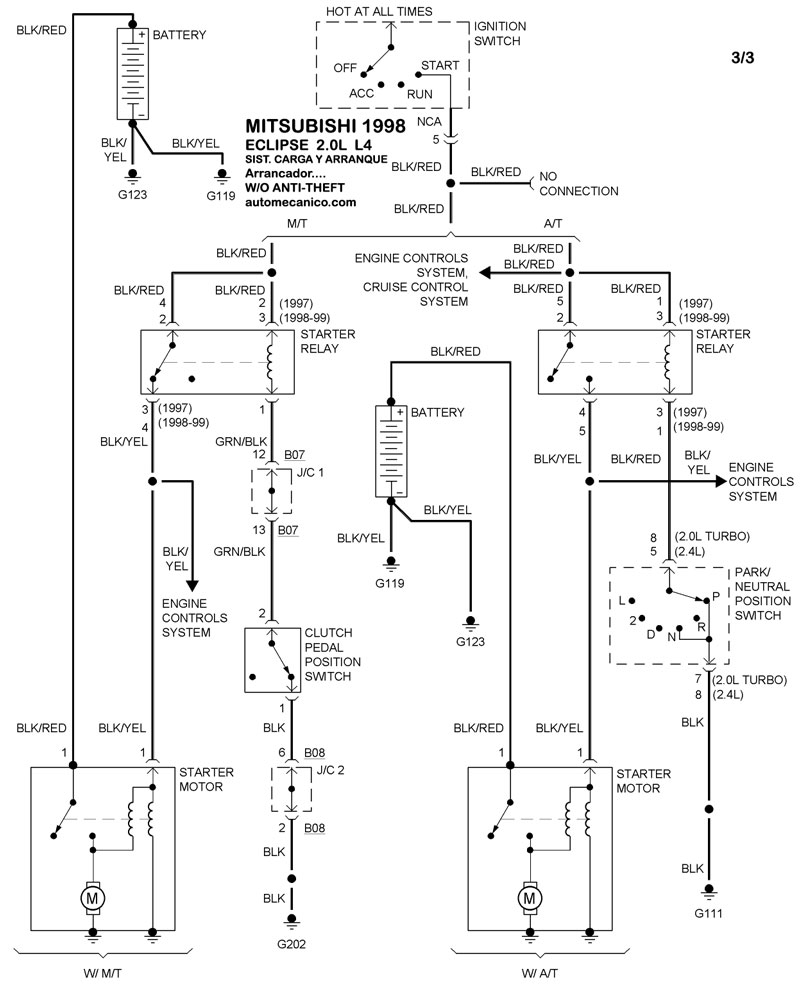

| 1998 | ECLIPSE - 2.0L L4 Cil. | 00-00 | SIST. DE ARRANQUE T/M - w/oa |
| 1998 | ECLIPSE - 2.4L L4 Cil. | SIST. DE CARGA | SIST. DE ARRANQUE T/A - w/a |
| 1998 | ECLIPSE - 2.4L L4 Cil | 00-00 | SIST. DE ARRANQUE T/M - w/oa |
| Volver al listado principal | |||
| 1998 | w /a = Con Sistema Antirobo - ANTI -THEFT - | ||
| 1998 | w /oa = Sin Sistema Antirobo - ANTI -THEFT - |
