| DIAGRAMAS - SISTEMA DE CARGA Y ARRANQUE - 1998 - Mecanica Automotriz - INDICE |
Diagramas VOLVO : Carga y Arranque | Charging and Starting System: - Esquemas - Graphics 1998 - |
|
Diagrama - Alternador y motor de arranque - conexiones . Vehiculos
VOLVO 1998 En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y motor de arranque [arrancador, marcha, motor de partida, Starter, etc.] |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador [Generador] y/o; Arrancador [Motor de arranque, Marcha, Starter] - INDICE: VOLVO - 1998 - |
| YEAR | Modelo | Alternador | Arrancador |

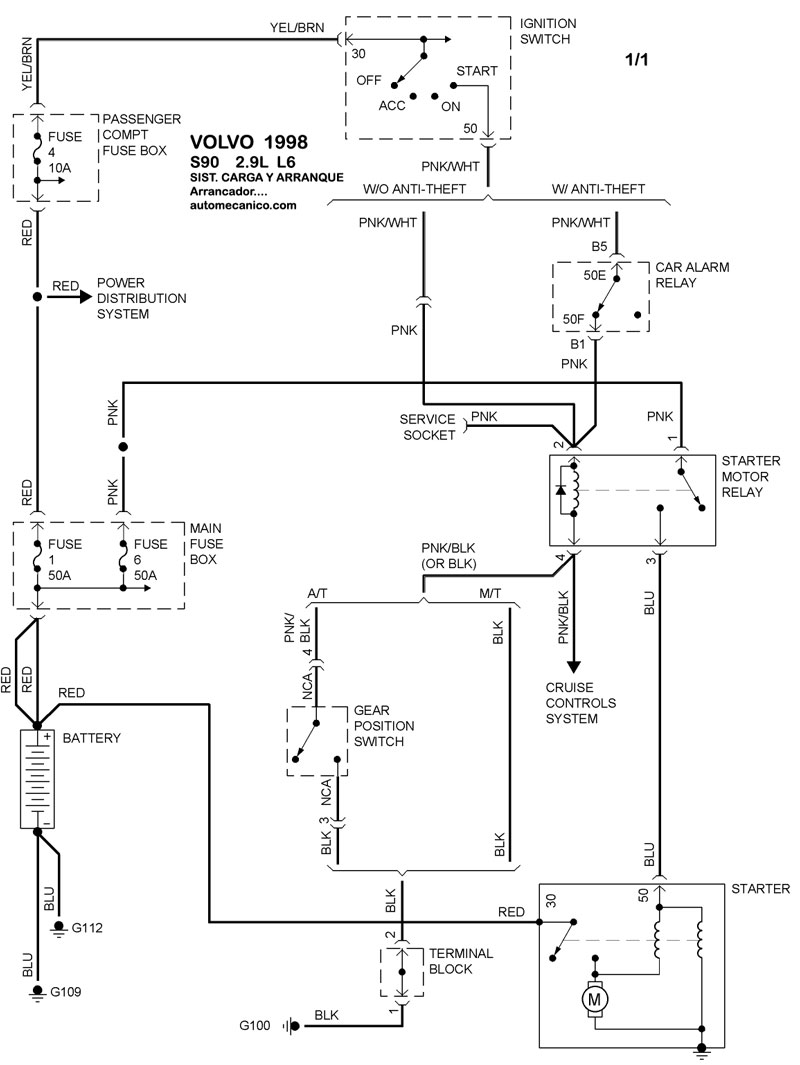

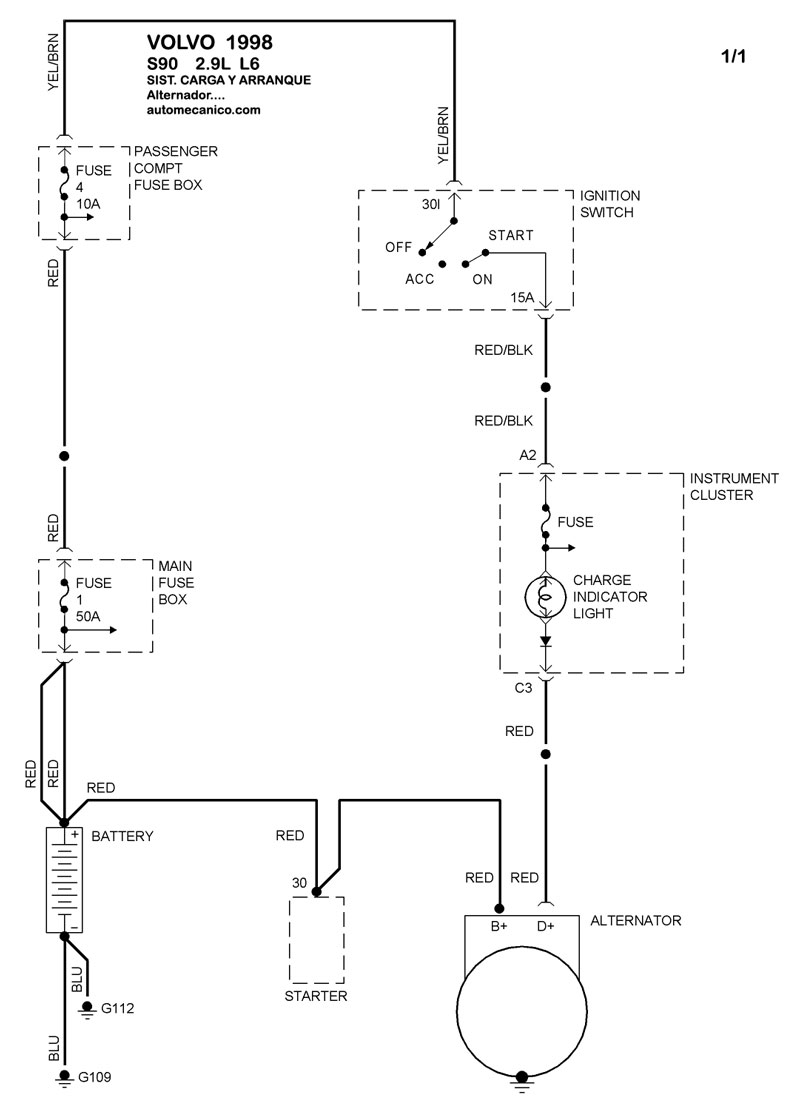

| 1998 | S90 - 2.9L L6 CIL. | SIST. DE CARGA | SIST. DE ARRANQUE |
| 1998 | V70:R - 2.3L L5 CIL. | SIST. DE CARGA | SIST. DE ARRANQUE |

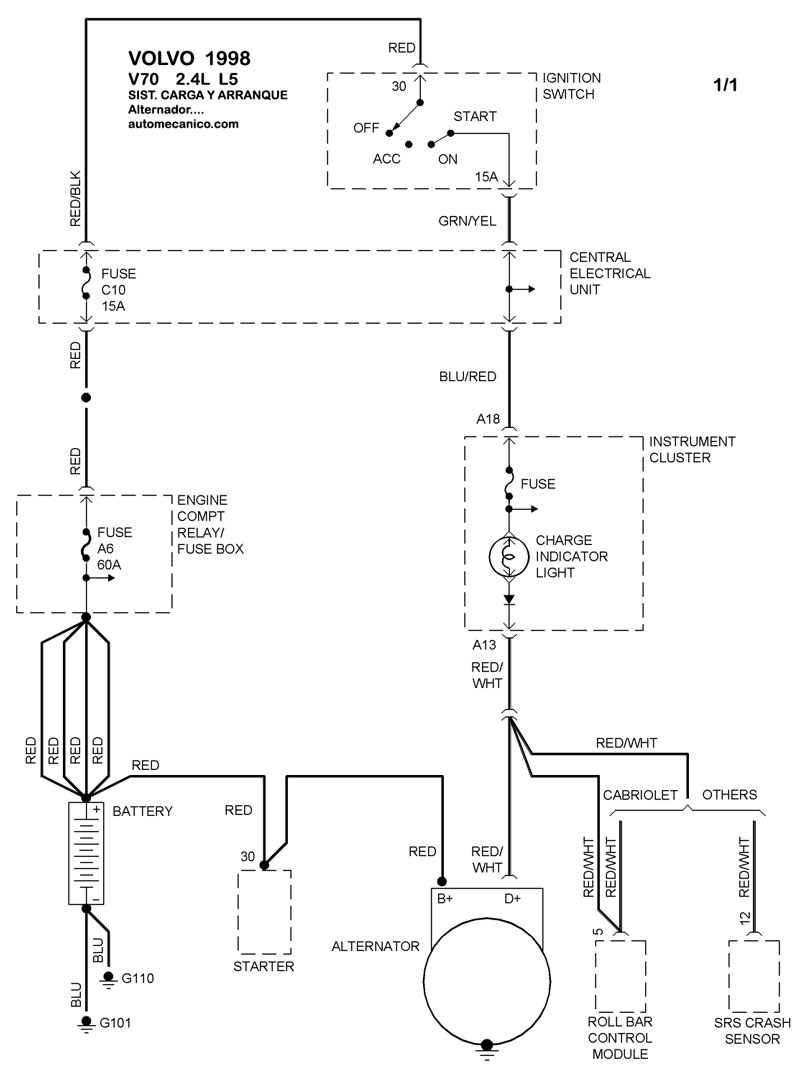

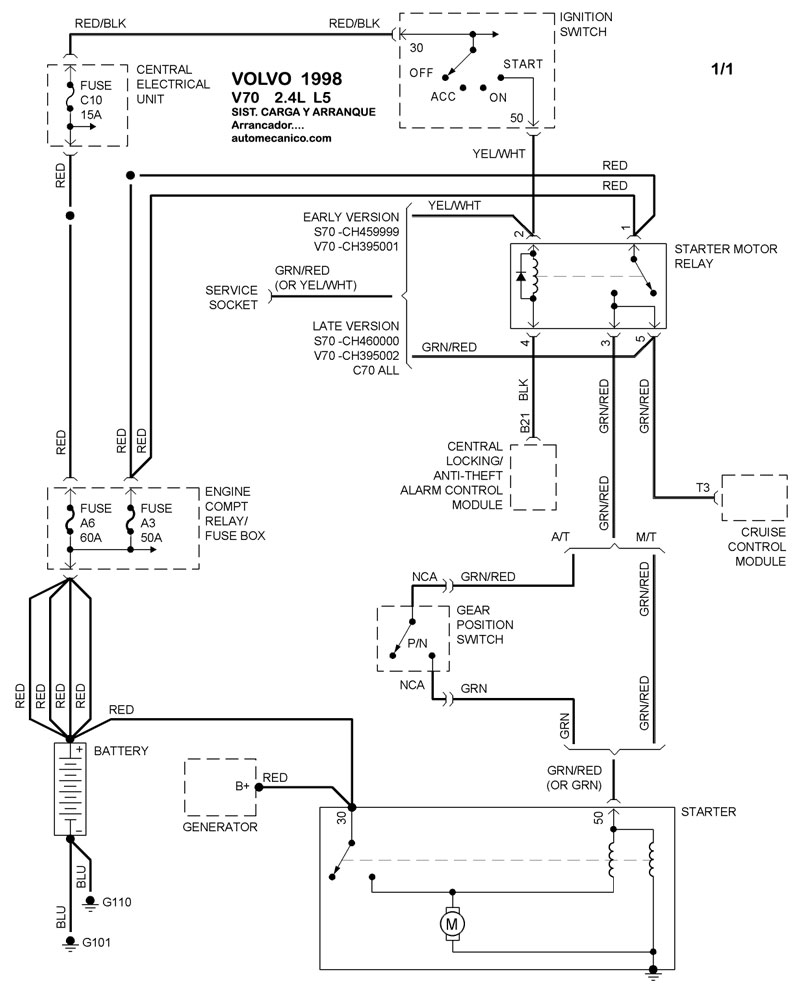

| 1998 | V70 - 2.4L L5 CIL. | SIST. DE CARGA | SIST. DE ARRANQUE |

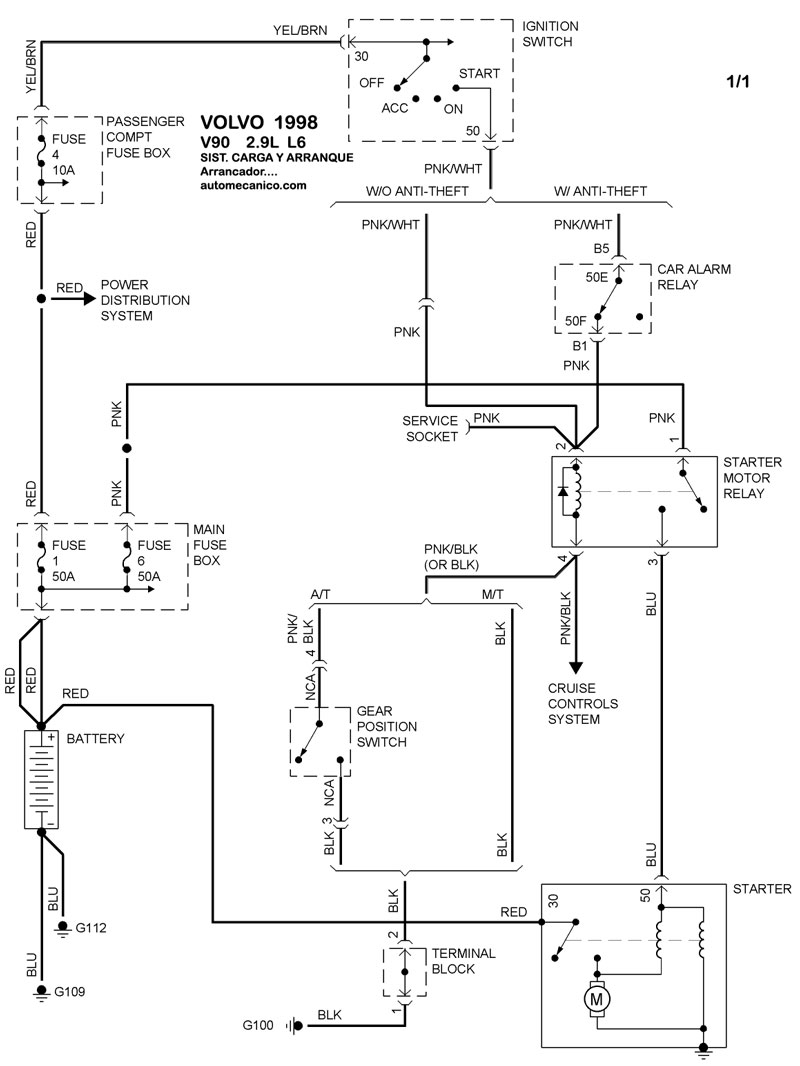

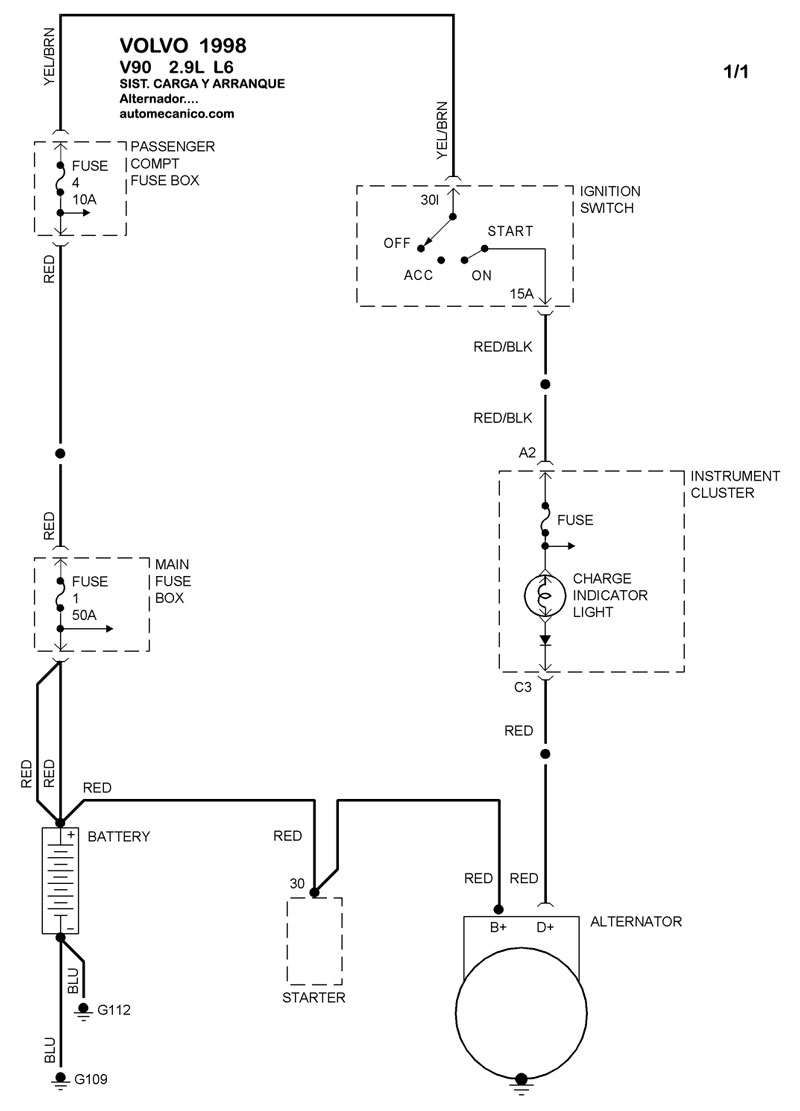

| 1998 | V90 - 2.9L L6 CIL. | SIST. DE CARGA | SIST. DE ARRANQUE |
