| DIAGRAMAS - ESQUEMAS - GRAPHICS - MECANICA AUTOMOTRIZ - INDICE - INDEX - DODGE |
Diagramas DODGE Control del motor: Circuito electrico - Esquemas - Graphics - 2000 - |
|
Diagramas - Esquemas relacionado al circuito que controla el funcionamiento del
motor [Sensores y actuadores] Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?. En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
| DIAGRAMAS ELECTRICOS | ESQUEMAS | GRAFICAS - CONTROL DEL MOTOR - ENGINE CONTROLS - DODGE - 2000 - |
| YEAR | MODELO | DIAGRAMA |
| 2000 | RAM 2500 PICKUP 5.9L V8 1/4 | CONTROL DEL MOTOR |
| 2000 | RAM 2500 PICKUP 5.9L V8 2/4 | CONTROL DEL MOTOR |
| 2000 | RAM 2500 PICKUP 5.9L V8 3/4 | CONTROL DEL MOTOR |

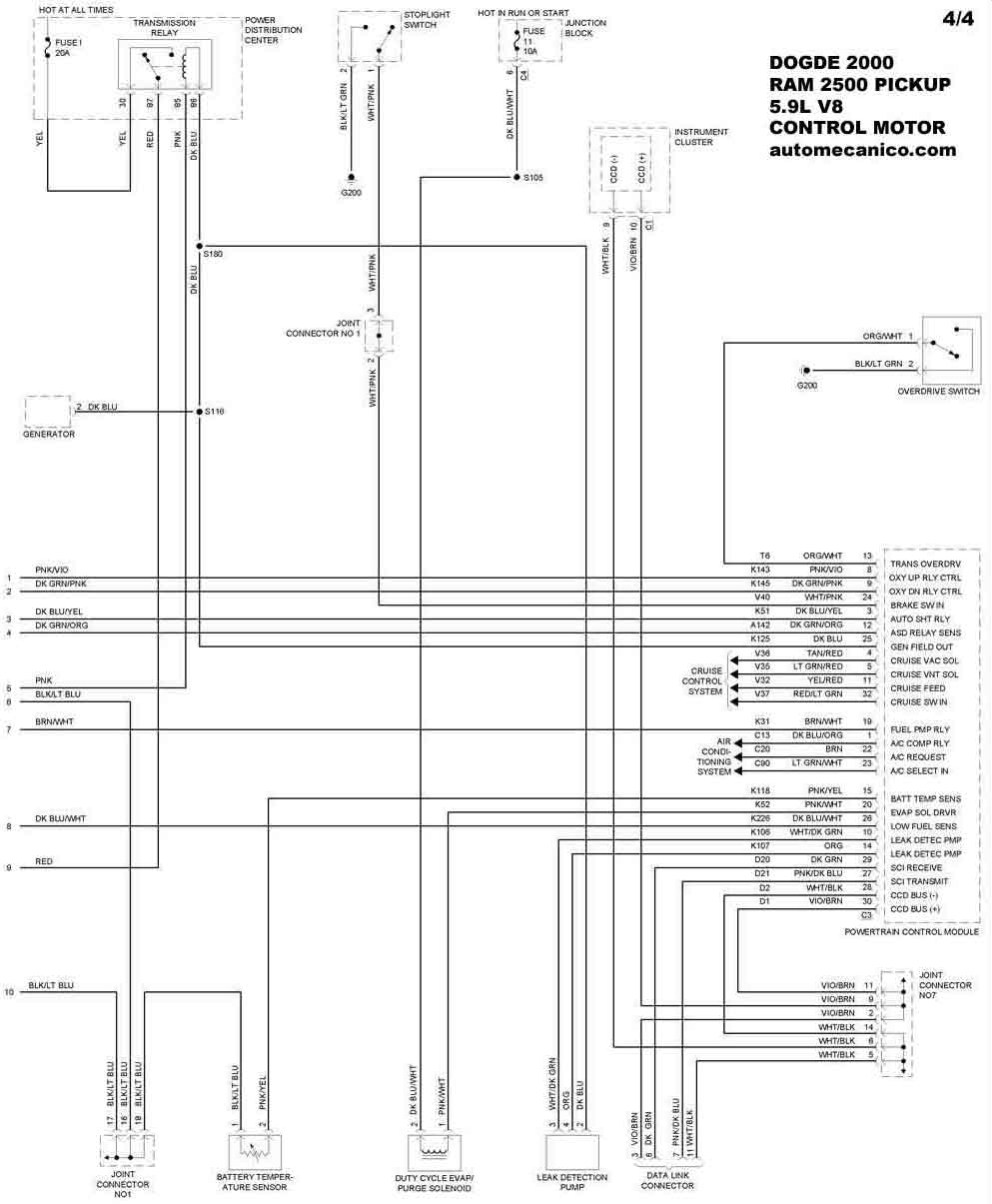

| 2000 | RAM 2500 PICKUP 5.9L V8 4/4 | CONTROL DEL MOTOR |
| 2000 | RAM 2500 PICKUP 5.9L L6 Diesel - 1/3 | CONTROL DEL MOTOR |
| 2000 | RAM 2500 PICKUP 5.9L L6 Diesel - 2/3 | CONTROL DEL MOTOR |
| 2000 | RAM 2500 PICKUP 5.9L L6 Diesel - 3/3 | CONTROL DEL MOTOR |
| 2000 | RAM 2500 PICKUP 8.0L V10 1/3 | CONTROL DEL MOTOR |
| 2000 | RAM 2500 PICKUP 8.0L V10 2/3 | CONTROL DEL MOTOR |
| 2000 | RAM 2500 PICKUP 8.0L V10 3/3 | CONTROL DEL MOTOR |
| 2000 | RAM 2500 VAN 5.2L V8 1/3 | CONTROL DEL MOTOR |
| 2000 | RAM 2500 VAN 5.2L V8 2/3 | CONTROL DEL MOTOR |
| 2000 | RAM 2500 VAN 5.2L V8 3/3 | CONTROL DEL MOTOR |
| 2000 | RAM 2500 VAN 5.9L V8 1/3 | CONTROL DEL MOTOR |
| 2000 | RAM 2500 VAN 5.9L V8 2/3 | CONTROL DEL MOTOR |
| 2000 | RAM 2500 VAN 5.9L V8 3/3 | CONTROL DEL MOTOR |
