DIAGRAMAS - ESQUEMAS - GRAPHICS - MECANICA AUTOMOTRIZ - INDICE - INDEX - VOLVO

Diagramas VOLVO Control del motor: Circuito electrico - Esquemas - Graphics - 2000 -

Diagramas - Esquemas relacionado al circuito que controla el funcionamiento del motor [Sensores y actuadores]

Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.

En Mecanica:

Podemos describir un Diagrama, como:

Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion
DIAGRAMAS ELECTRICOS | ESQUEMAS | GRAFICAS - CONTROL DEL MOTOR - ENGINE CONTROLS - VOLVO - 2000 -
YEAR MODELO DIAGRAMA
2000 C70 - 2.3L L5 Cil. 1/3 CONTROL DEL MOTOR
2000 C70 - 2.3L L5 Cil. 2/3 CONTROL DEL MOTOR
2000 C70 - 2.3L L5 Cil. 3/3 CONTROL DEL MOTOR
2000 C70 - 2.4L L5 Cil. 1/3 CONTROL DEL MOTOR
2000 C70 - 2.4L L5 Cil. 2/3 CONTROL DEL MOTOR
2000 C70 - 2.4L L5 Cil. 3/3 CONTROL DEL MOTOR

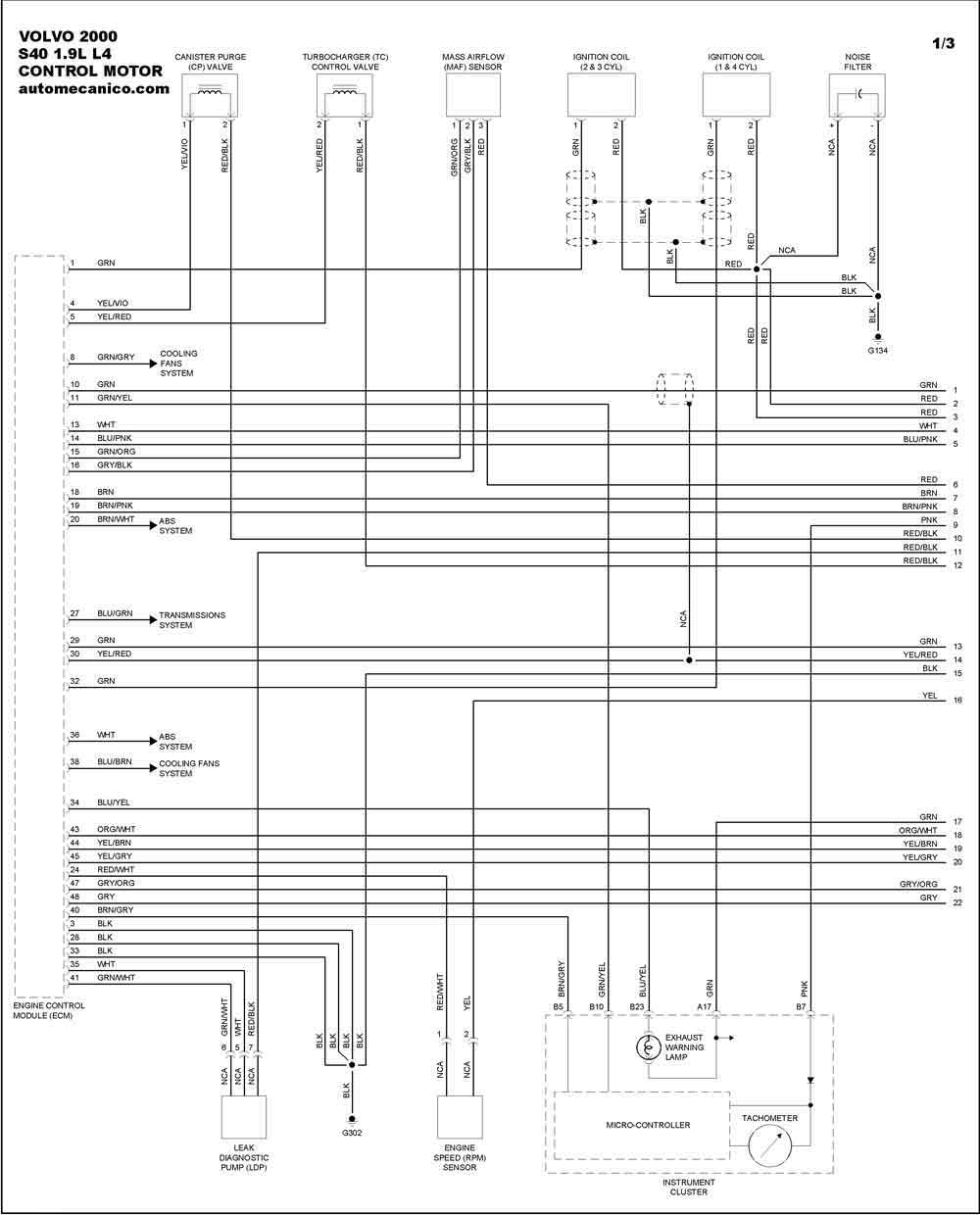

2000 S40 - 1.9L L4 Cil. 1/3 CONTROL DEL MOTOR
2000 S40 - 1.9L L4 Cil. 2/3 CONTROL DEL MOTOR
2000 S40 - 1.9L L4 Cil. 3/3 CONTROL DEL MOTOR

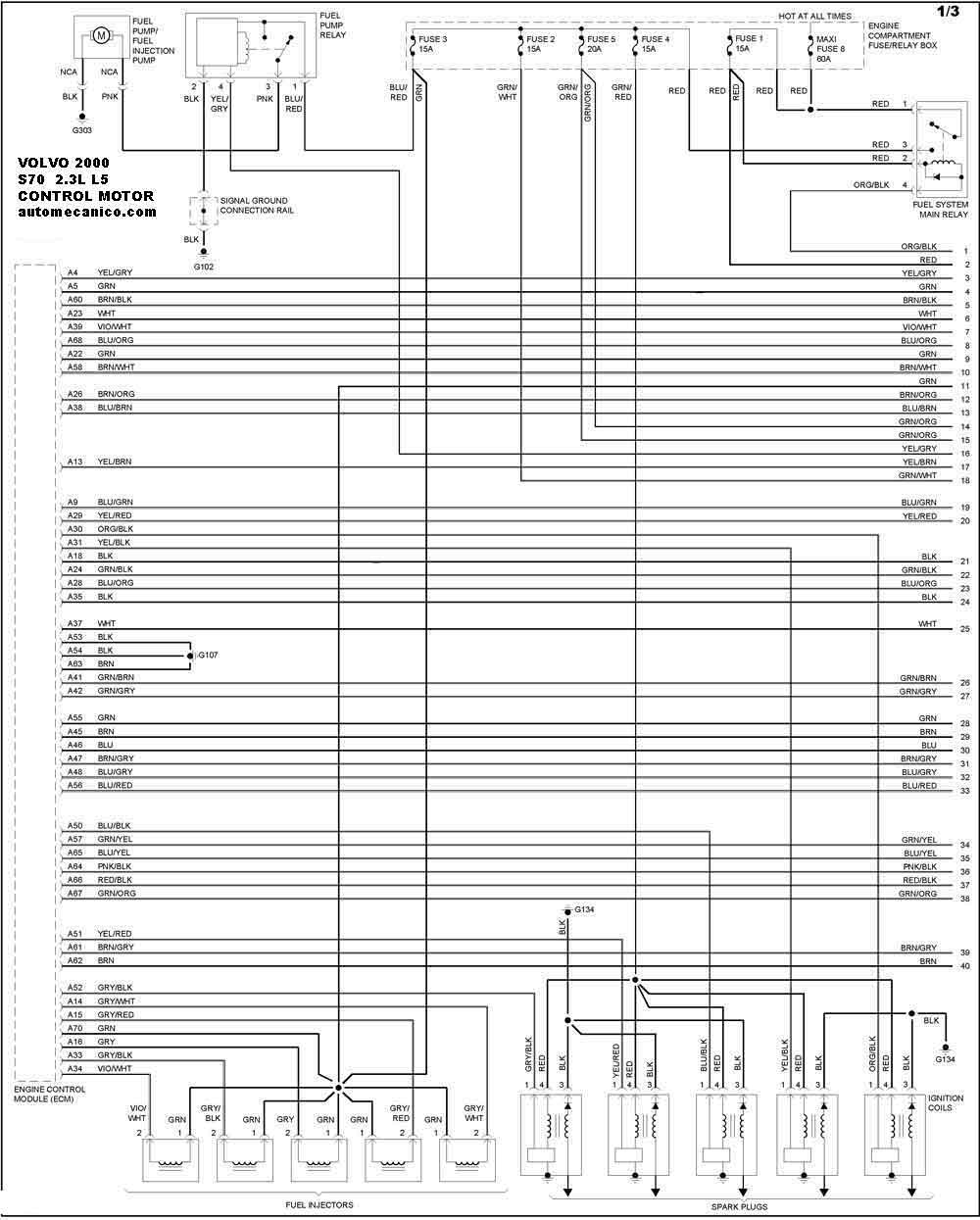

2000 S70 - 2.3L L5 Cil. 1/3 CONTROL DEL MOTOR
2000 S70 - 2.3L L5 Cil. 2/3 CONTROL DEL MOTOR
2000 S70 - 2.3L L5 Cil. 3/3 CONTROL DEL MOTOR
2000 S70 - 2.4L L5 Cil. 1/3 CONTROL DEL MOTOR
2000 S70 - 2.4L L5 Cil. 2/3 CONTROL DEL MOTOR
2000 S70 - 2.4L L5 Cil. 3/3 CONTROL DEL MOTOR
2000 S70 - 2.4L L5 Cil. 1/3a CONTROL DEL MOTOR
2000 S70 - 2.4L L5 Cil. 2/3a CONTROL DEL MOTOR
2000 S70 - 2.4L L5 Cil. 3/3a CONTROL DEL MOTOR
