DIAGRAMAS - ESQUEMAS - GRAPHICS - JEEP 2000 - Mecanica Automotriz -

Diagramas JEEP : Sistema Antirobo - Anti- Theft System - Circuito Electrico JEEP 2000 -

Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?

En Mecanica:
Podemos describir un Diagrama, como:
Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico.....permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion.
Sistema Antirobo - Diagrama tipico
Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: El sistema antirobo - [Anti - Theft System] JEEP 2000 - INDICE-
MODELO DIAGRAMA
CHEROKEE
2.5L 4 Cil. SIST. ANTIROBO

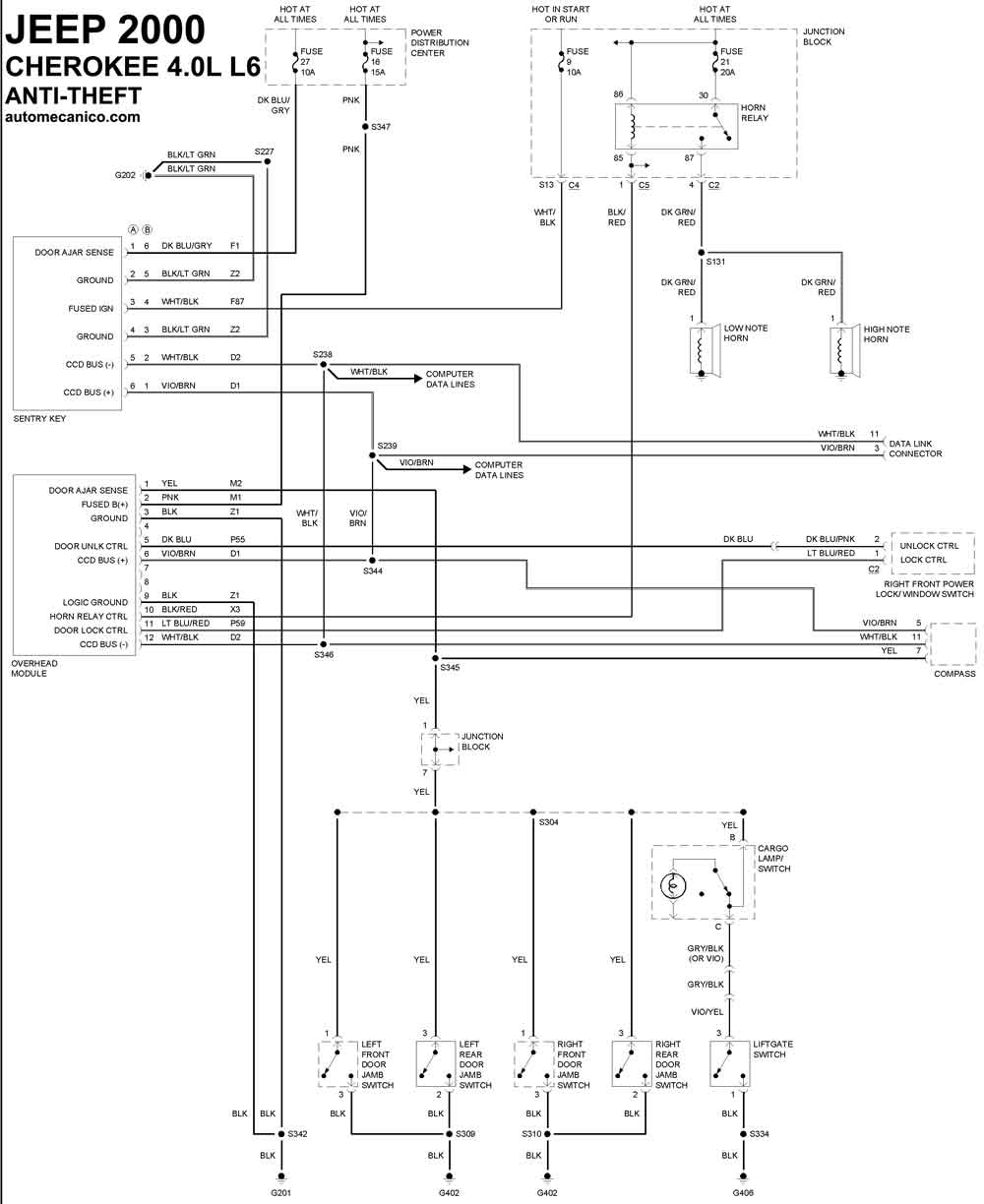

4.0L L6 Cil. SIST. ANTIROBO
GRAND CHEROKEE
4.0L L6 Cil. SIST. ANTIROBO

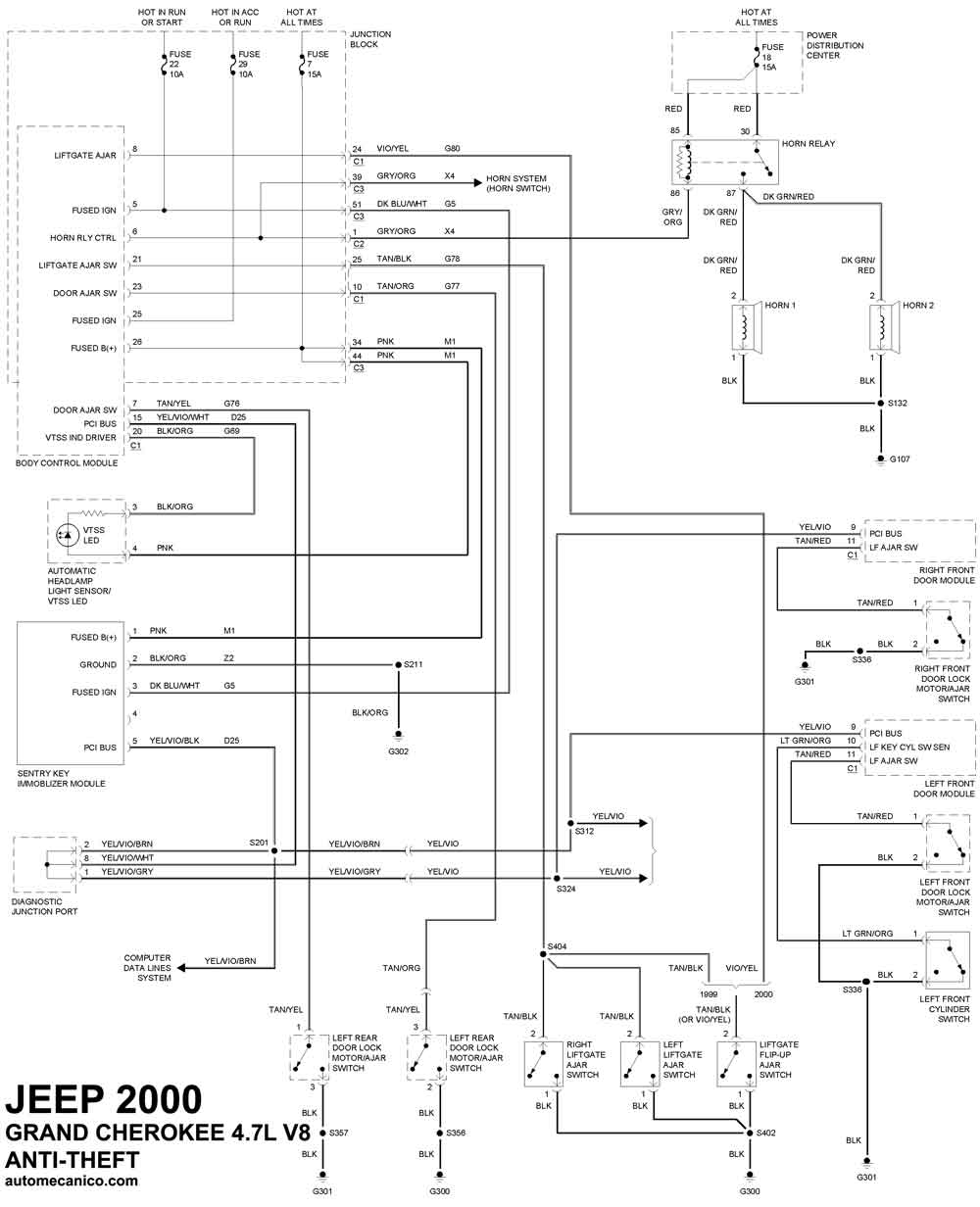

4.7L V8 Cil. SIST. ANTIROBO
WRANGLER

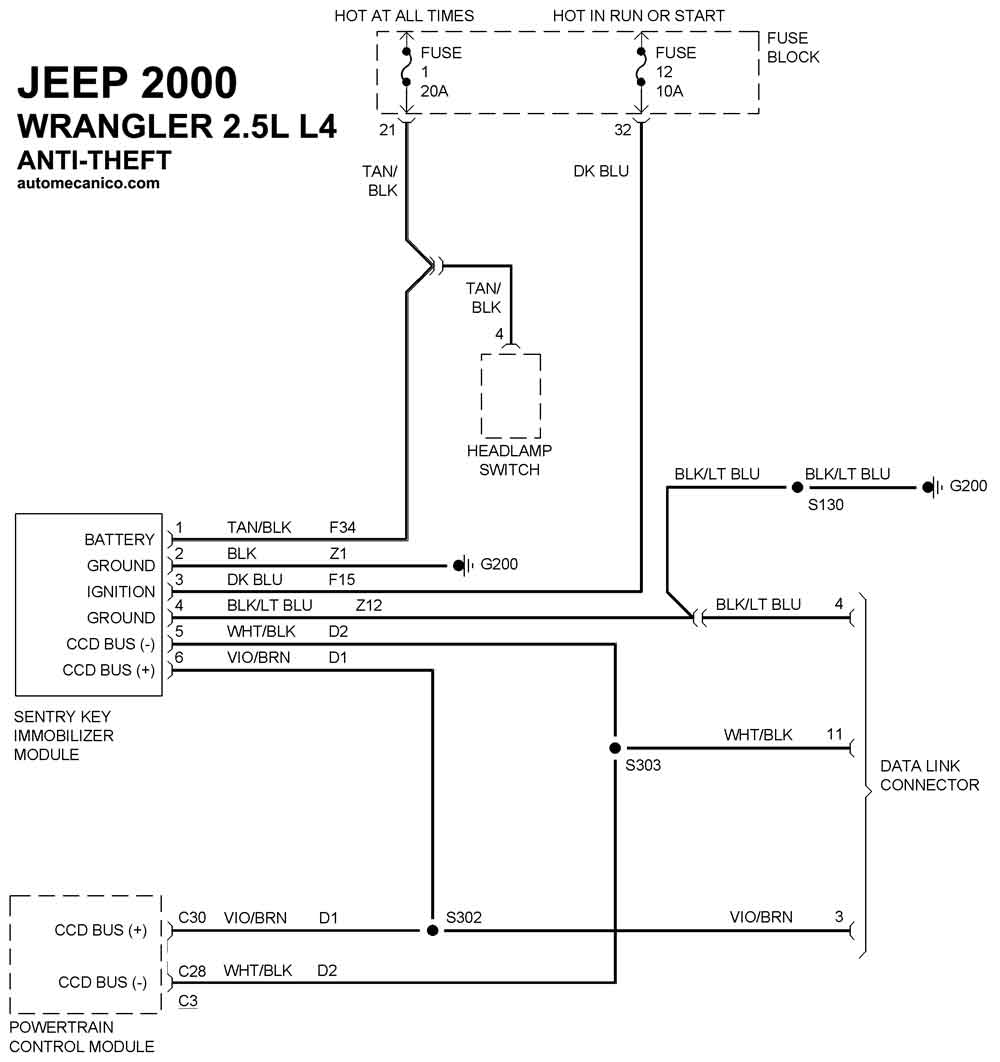

2.5L 4 Cil. SIST. ANTIROBO

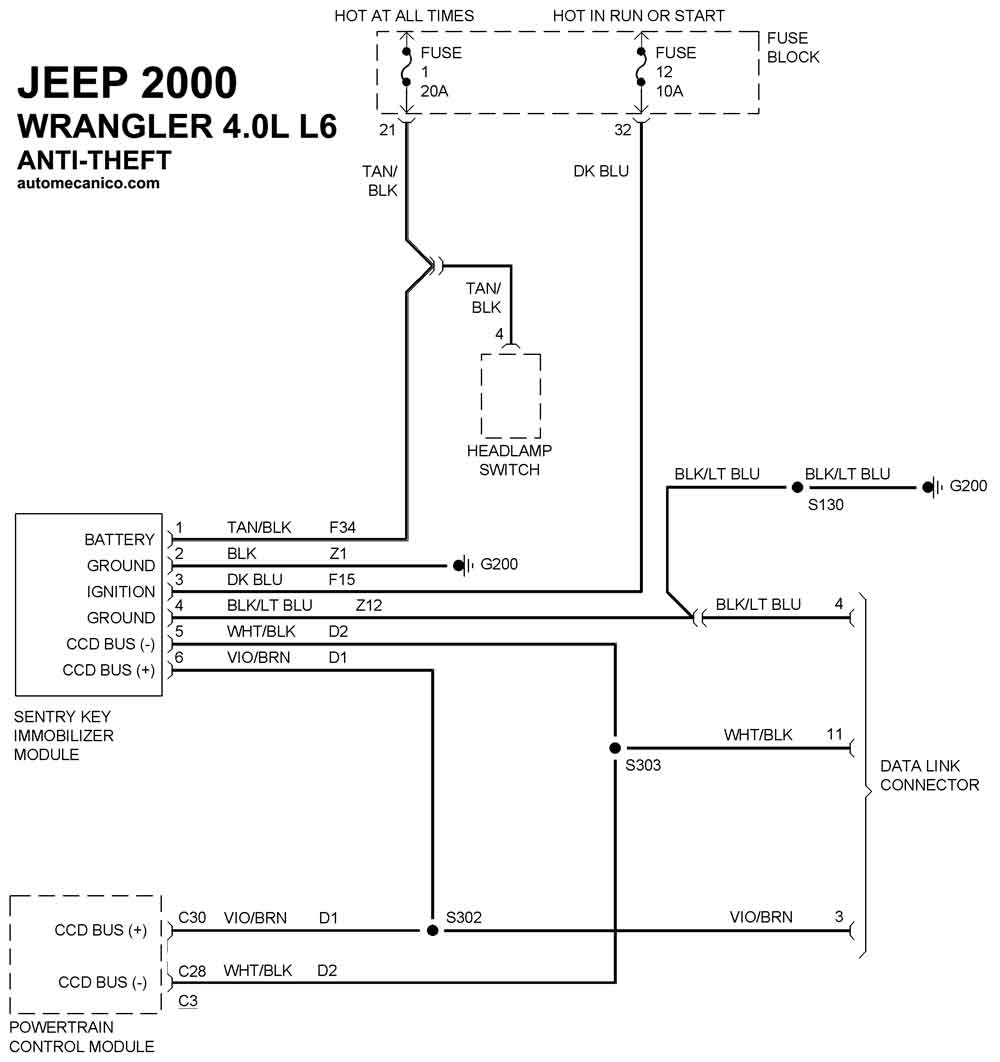

4.0L L6 Cil. SIST. ANTIROBO
