| INDICE | INDEX | CODIGOS OBD II - Mecanica Automotriz pag. 1/1 |
Codigos Genericos y especificos del sistema; OBD II - Diagnostico On Board 2da Generacion |
| ACURA | CHRYSLER |
| HONDA | G. MOTORS |
| AUDI | FORD |
| TOYOTA | HYUNDAI |
| LEXUS | MITSUBISHI |
| MAZDA | VOLKSWAGEN |
| KIA | ISUZU |
| INFINITI | CHEVROLET |
| NISSAN | VOLVO |
| CODIGOS P2000 al P2900 |

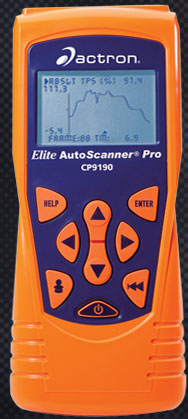

| Conector OBD II - Ubicacion Tipica de Conector OBD II - Lector de codigos - tipico |
| Los conectores OBD II son similares; pero no todos los pins tienen un conector
activo; eso depende del protocolo que usa; Igualmente el lector de codigos tambien obedece a la misma regla. Por Ley: Los conectores OBDII , deben ubicarse en la parte baja de la columna de direccion, o tener pegada la indicacion para encontrarla. En todo caso, puede seguir el enlace que incluimos en esta pagina. |
| Examine la etiqueta de emisiones pegada bajo el hood, debe decir : "OBD-II
Compliant "
Examine el Conector OBD-II [Ubicado baja la columna de la direccion] por los siguientes pins, para determinar el protocolo que usa.: - J1850 PWM -- El conector debe tener contactos en los pins: 2, 4, 5, 10, y 16. - J1850 VPW -- El conector debe tener contactos en los pins: 2, 4, 5, y 16, pero no en el 10. - ISO 9141-2 -- El conector debe tener contactos en los pins: 4, 5, 7, y 16. - ISO 14230 -- El conector debe tener contactos en los pins: 4, 5, 7, y 16. |
 |
 |
| Ejemplo de ubicacion y figura de conector |
 |
 |
| Lector / ubicacion de conector |
 |
| Descripcion de Circuito |
 |
| Descripcion de codigos |
