| DIAGRAMAS - ESQUEMAS GRAPHICS - 2005 - Mecanica Automotriz - INDICE |
ACURA - ANTI LOCK BRAKES SYSTEM - 2005 |
|
Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.
En Mecanica: |
| Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio y el analisis de un problema; y su posible solucion |
 |
| ACURA 2005 - Circuito Electrico - Sistema de frenos antiderrapantes - 2005 |

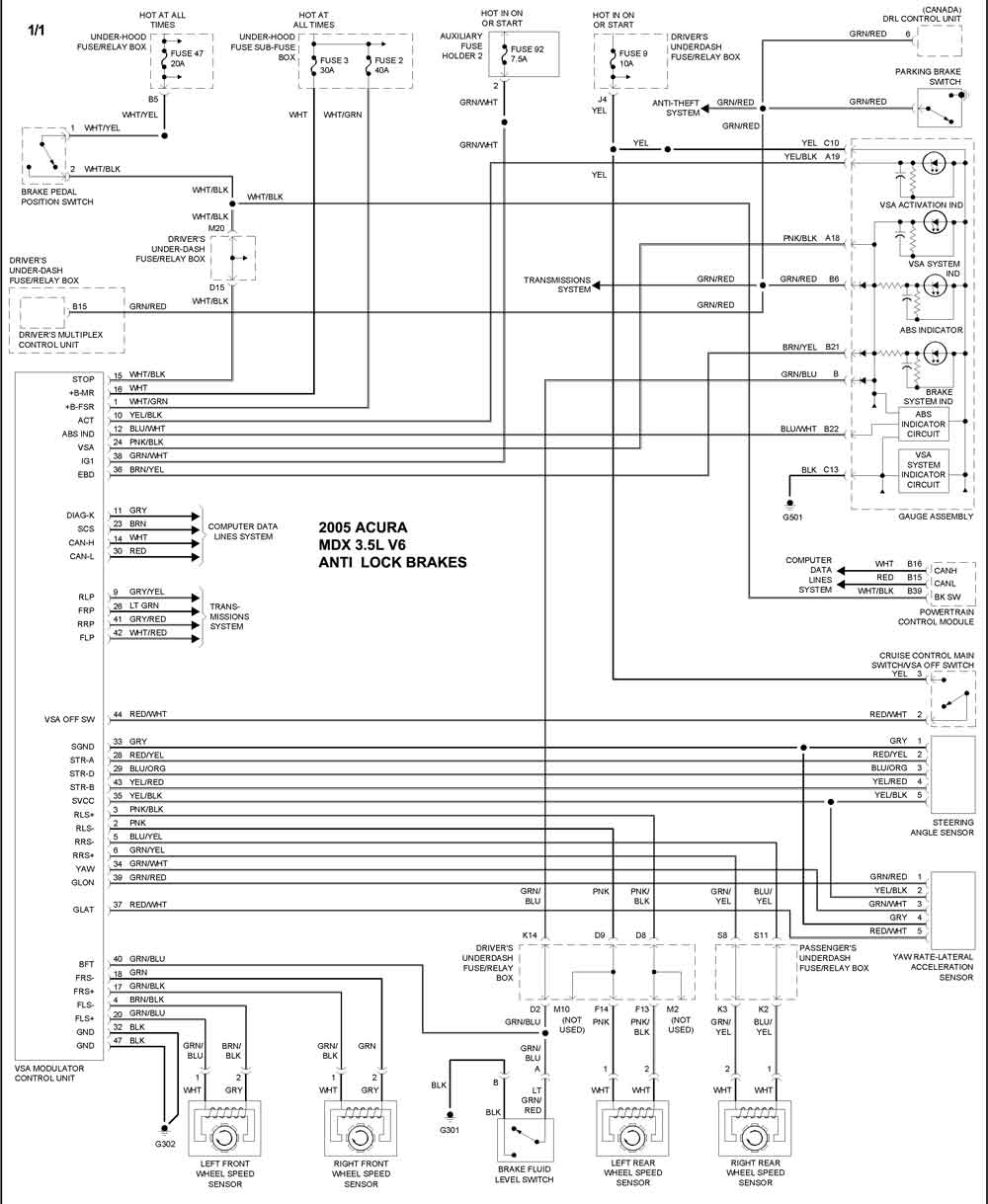

| MDX | ACURA 2005 |
| 3.5L 6 CIL | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| RL | |
| 3.5L 6 CIL 1/2 | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| 3.5L 6 CIL 2/2 | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| MDX | |
| 3.5L 6 CIL | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| TL | |
| 3.2L 6 CIL | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| TSX | |
| 2.4L L4 CIL 1/2 | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| 2.4L L4 CIL 2/2 | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
