| DIAGRAMAS - ESQUEMAS GRAPHICS - 2005 - Mecanica Automotriz - INDICE |
BMW - Antilock Brake System - 2005 |
|
Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.
En Mecanica: |
| Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio y el analisis de un problema; y su posible solucion |
 |
| BMW 2005 - Circuito Electrico - Sistema de Frenos Antiderrapantes - 2005 |

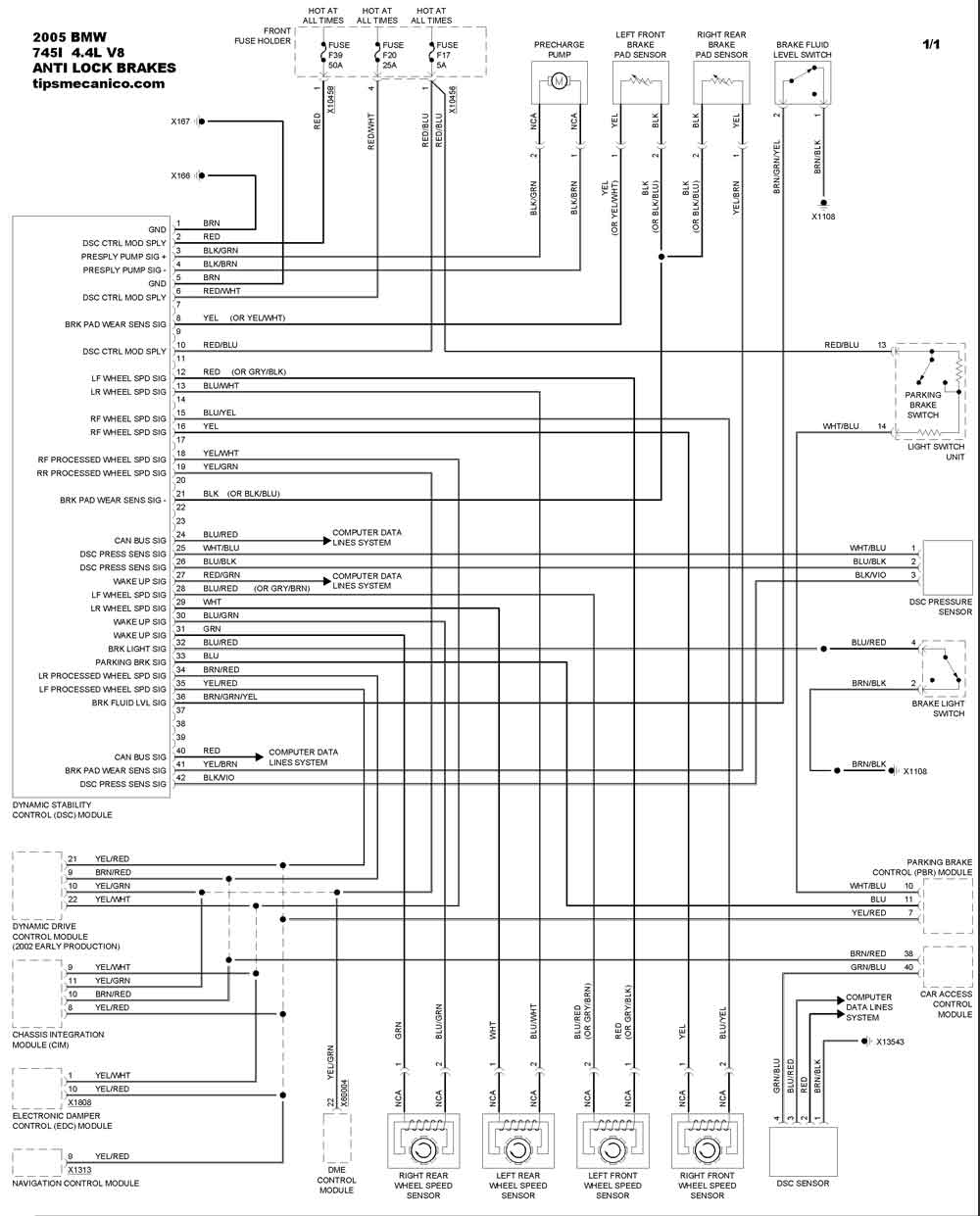

| 745i | |
| 4.4L 8 CIL. | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| 745Li | |
| 4.4L 8 CIL. | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| M3 | |
| 3.2L L6 CIL. | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| Z4 | |
| 2.5L 6 CIL. | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |

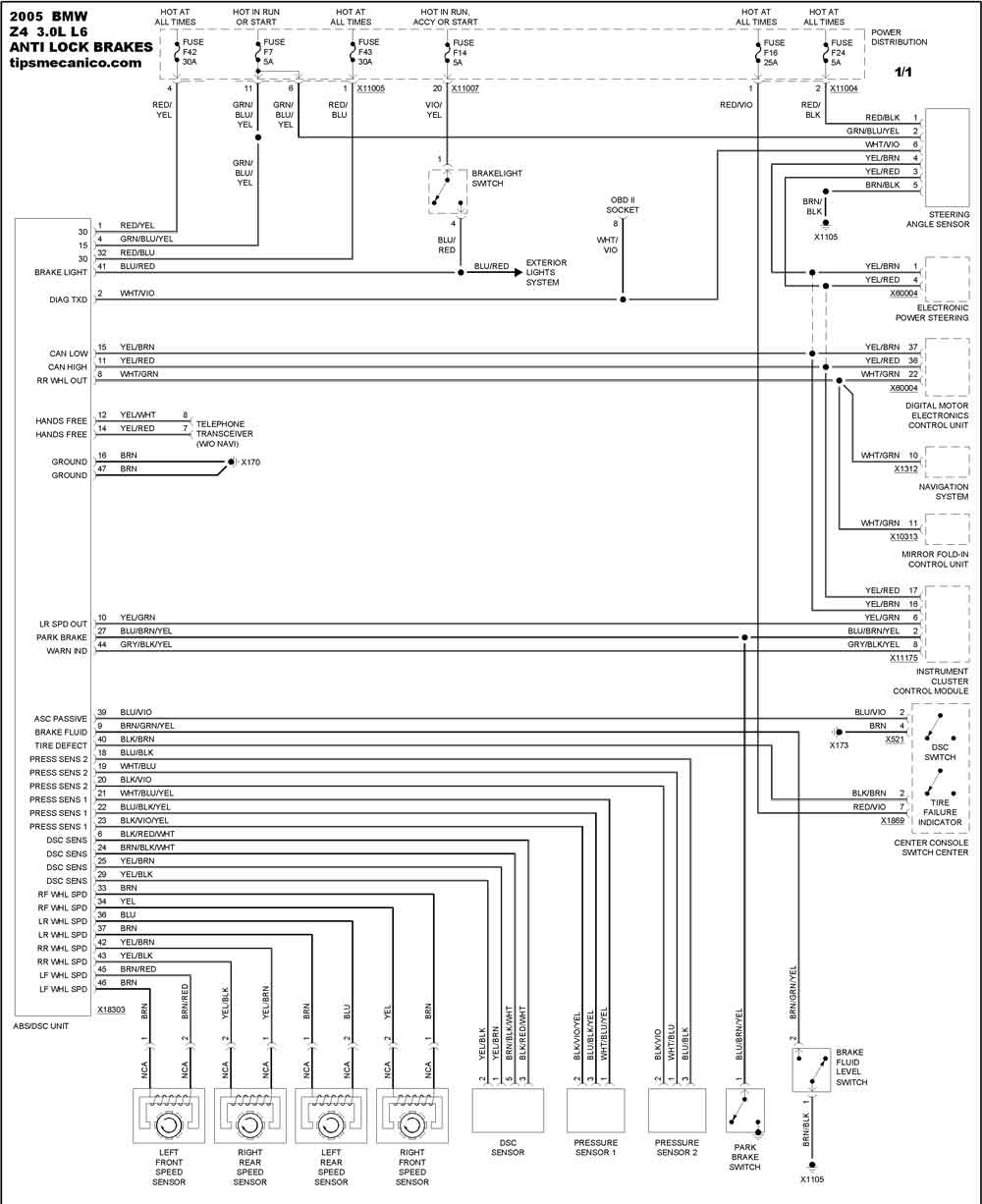

| Z4 | |
| 3.0L 6 CIL. | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
