Cadillac - Antilock Brake System - 2005 |
|
Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.
En Mecanica: |
| Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio y el analisis de un problema; y su posible solucion |
 |
| Cadillac 2005 - Circuito Electrico - Sistema de Frenos Antiderrapantes - 2005 |
| CTS | |

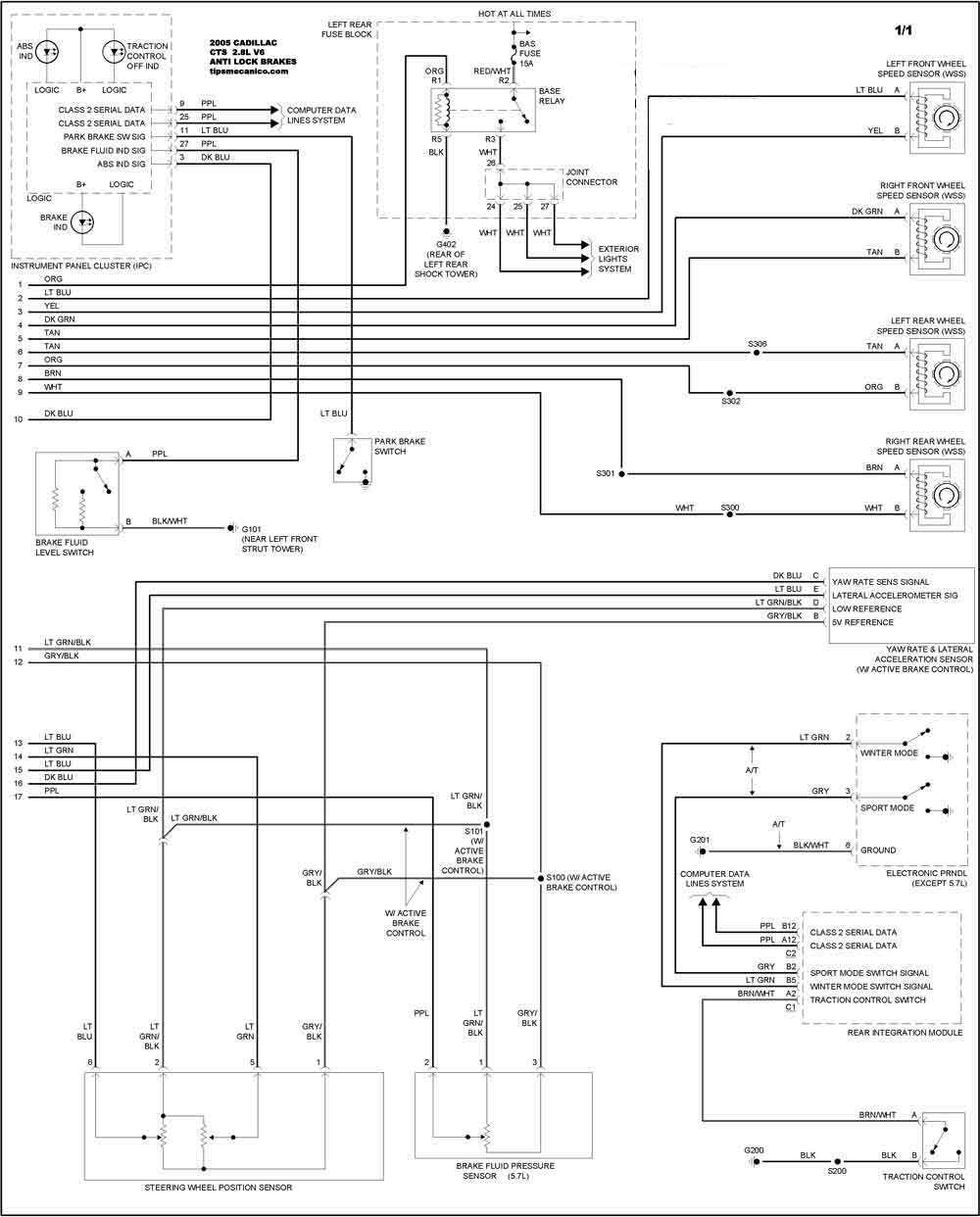

| 2.8L 6 CIL. 1/2 | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| 2.8L 6 CIL. 2/2 | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| CTS | |

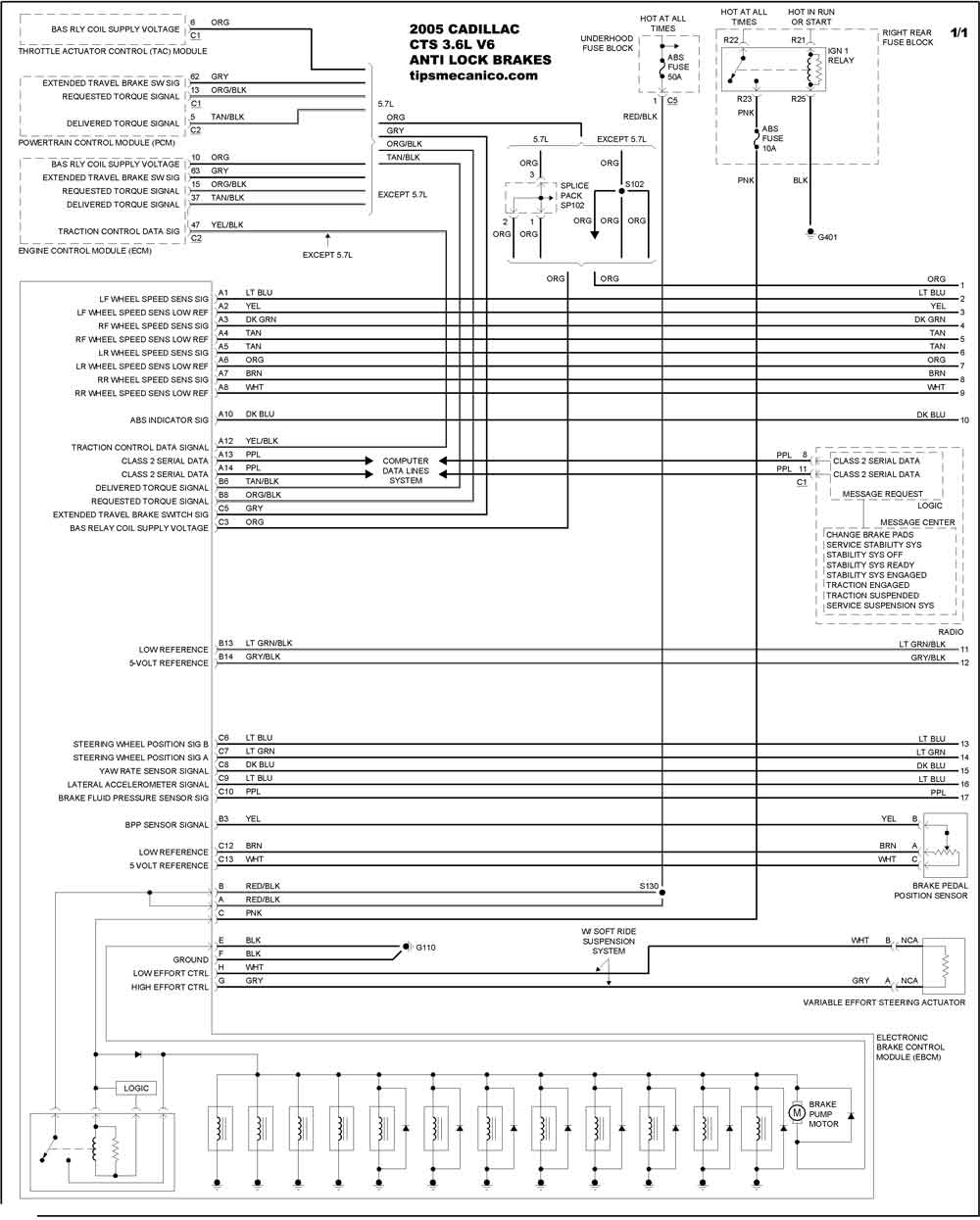

| 3.6L 6 CIL. 1/2 | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| 3.6L 6 CIL. 2/2 | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| CTS | |
| 5.7L 8 CIL. 1/2 | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| 5.7L 8 CIL. 2/2 | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| DEVILLE | |
| 4.6L 8 CIL. | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| ESCALADE | |

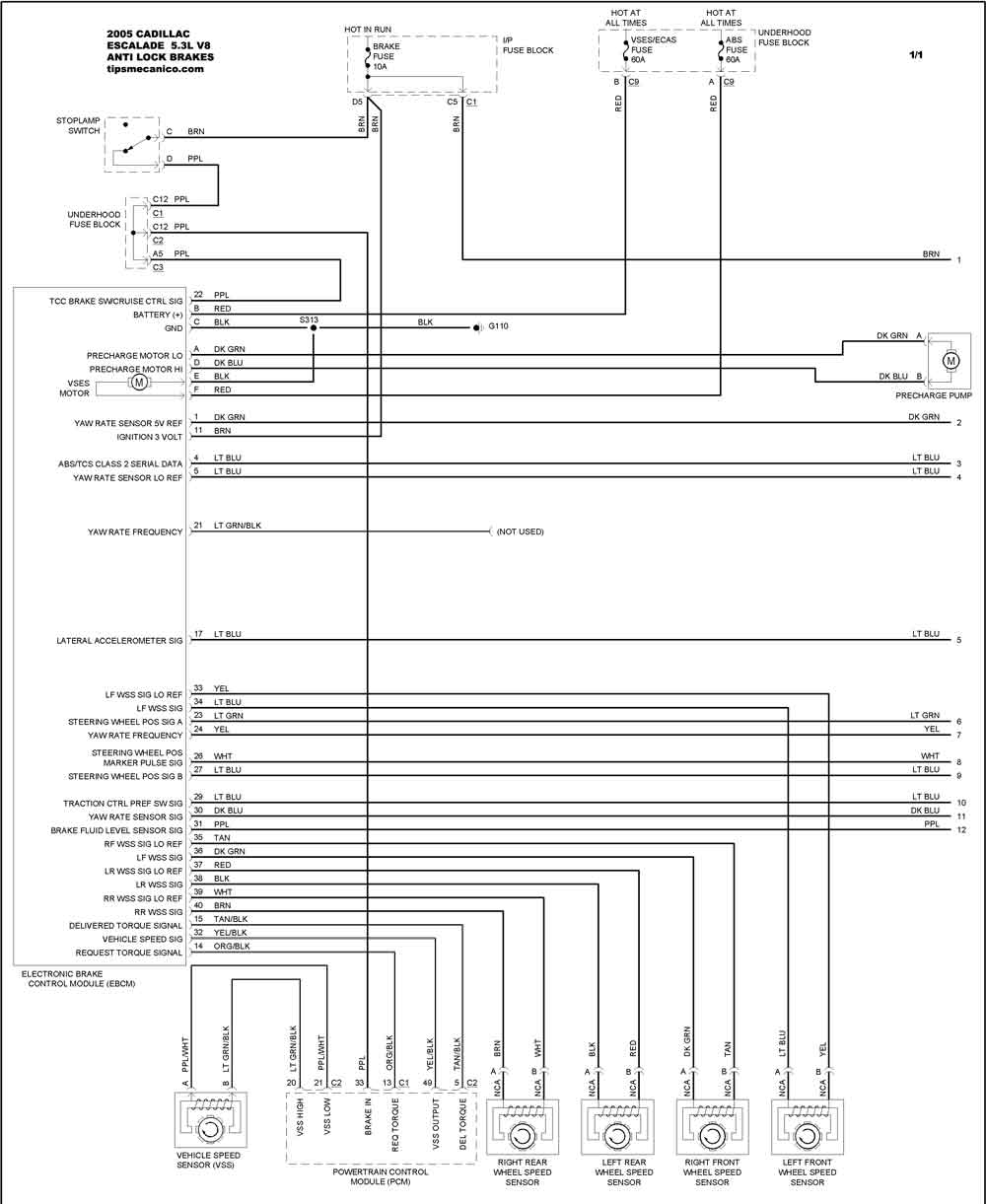

| 5.3L 8 CIL. | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| 5.3L 8 CIL. | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| ESCALADE | |
| 6.0L 8 CIL. | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| 6.0L 8 CIL. | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
