Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.
En Mecanica: |
| Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio y el analisis de un problema; y su posible solucion |
 |
| CHEVROLET 2005 - Circuito Electrico - Sistema de Frenos Antiderrapantes |
| EXPRESS 2500 | |
| 4.3L 6 CIL. 1/3 | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| 4.3L 6 CIL. 2/3 | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| 4.3L 6 CIL. 3/3 | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| EXPRESS 2500 | |

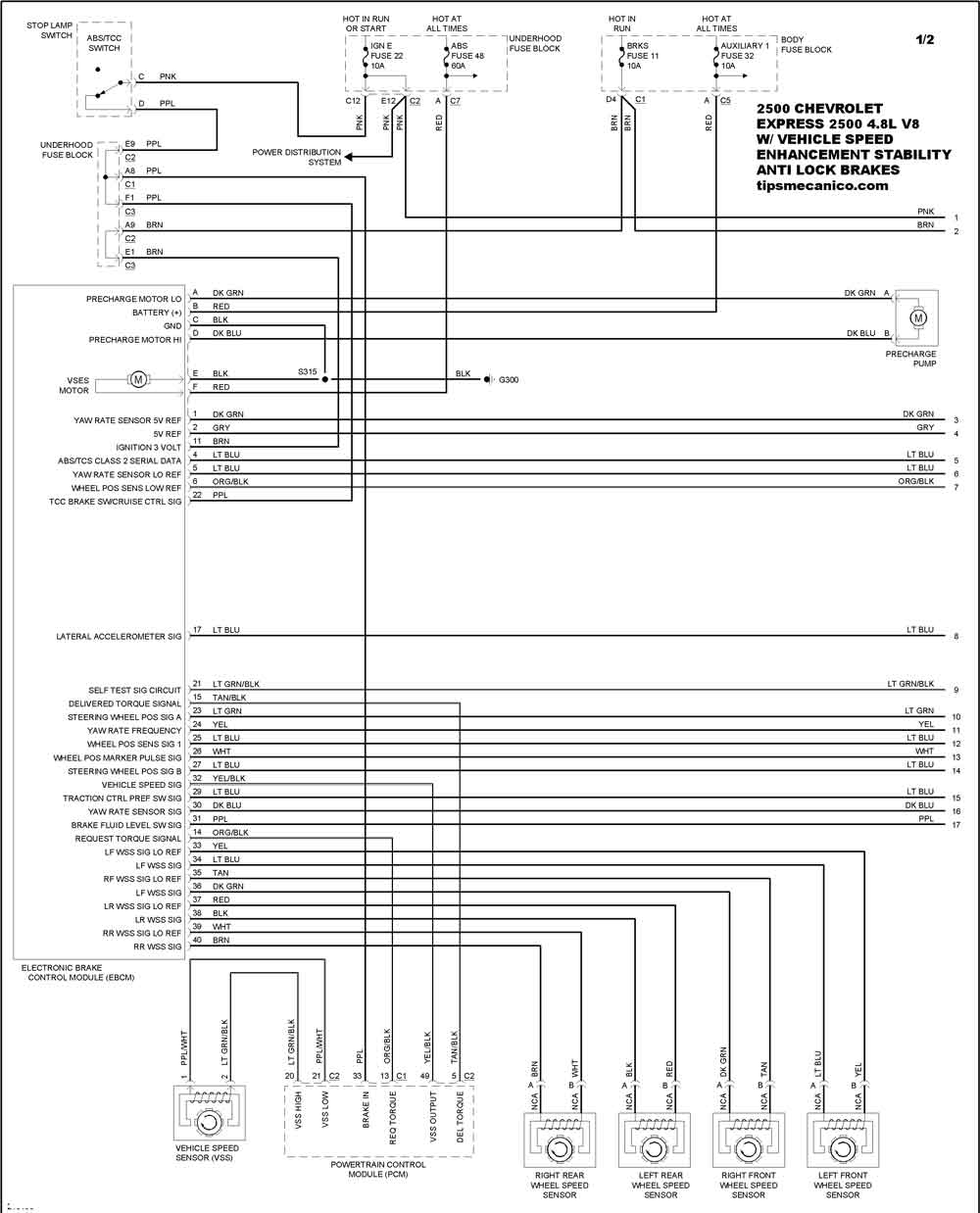

| 4.8L 8 CIL. 1/3 | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| 4.8L 8 CIL. 2/3 | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| 4.8L 8 CIL. 3/3 | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| EXPRESS 2500 | |
| 5.3L 8 CIL. 1/3 | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| 5.3L 8 CIL. 2/3 | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| 5.3L 8 CIL. 3/3 | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| EXPRESS 2500 | |
| 6.0L 8 CIL. 1/3 | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| 6.0L 8 CIL. 2/3 | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| 6.0L 8 CIL. 3/3 | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
