| DIAGRAMAS - ESQUEMAS GRAPHICS - 2005 - Mecanica Automotriz - INDICE |
Chrysler - Antilock Brake System - 2005 |
|
Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.
En Mecanica: |
| Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio y el analisis de un problema; y su posible solucion |
 |
| CHRYSLER 2005 - Circuito Electrico - Sistema de Frenos Antiderrapantes 2005 |

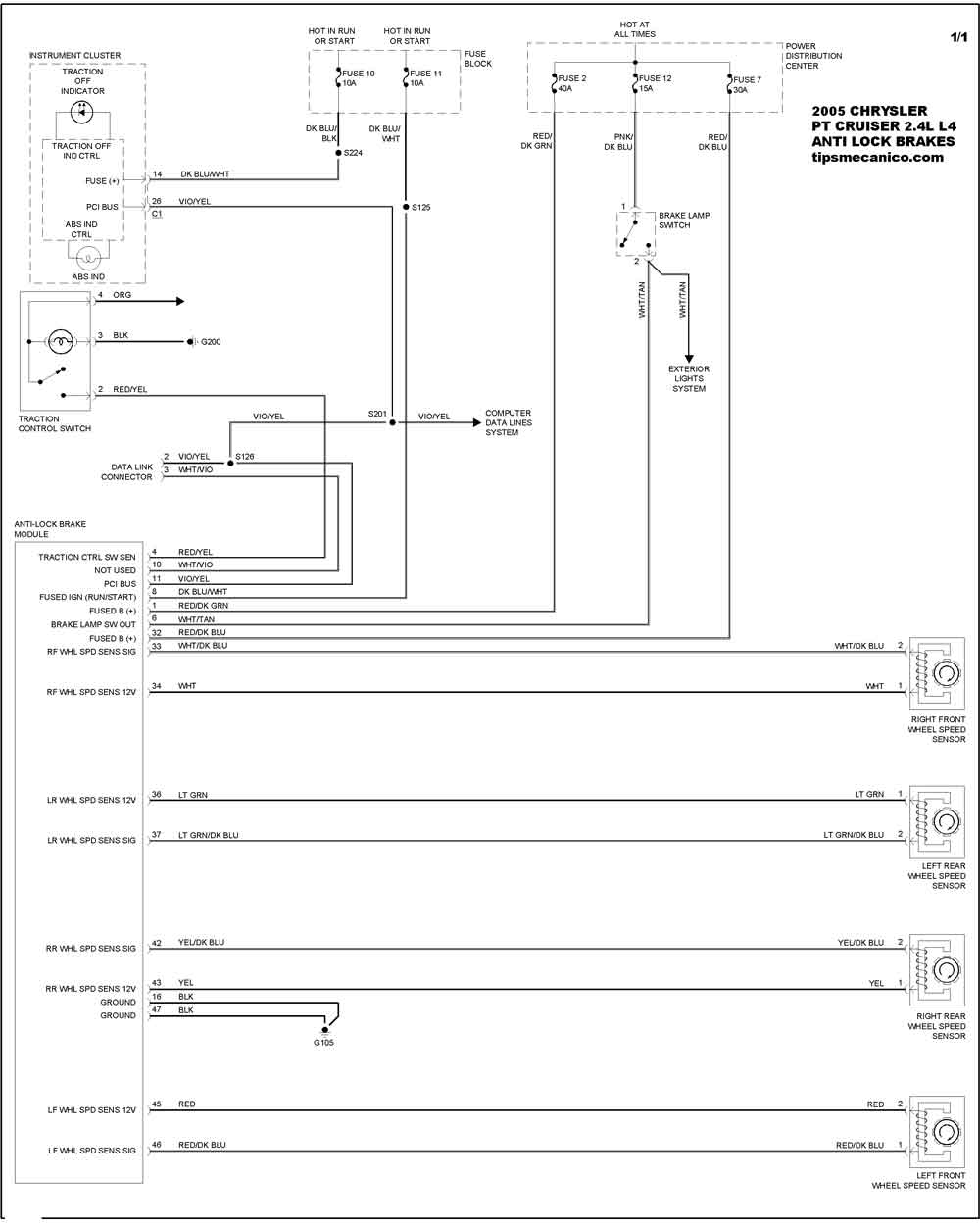

| PT CRUISSER | |
| 2.4L 4 CIL. | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| SEBRING | |
| 2.4L 4 CIL. | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| SEBRING | |

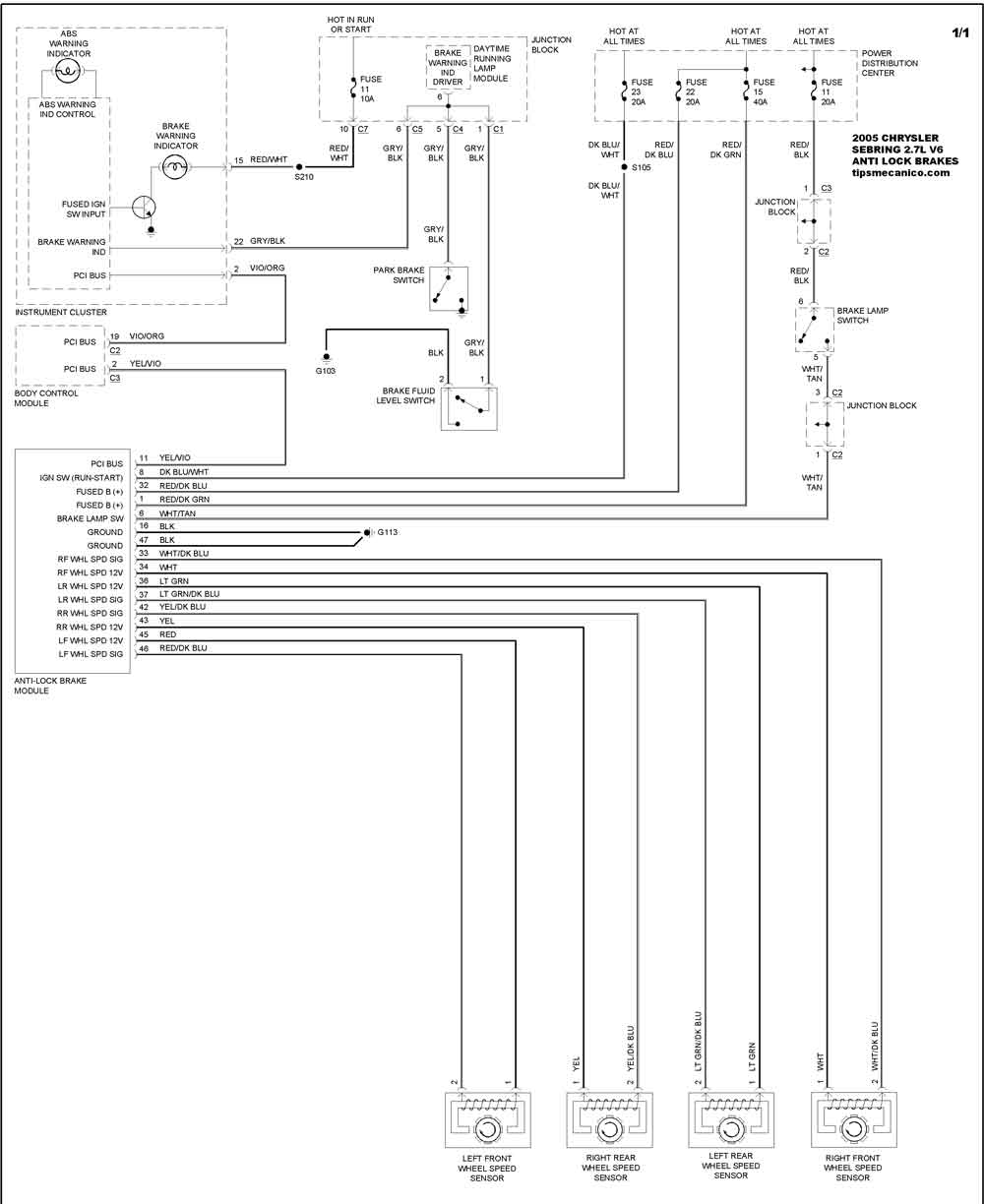

| 2.7L 6 CIL. | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| SEBRING | |

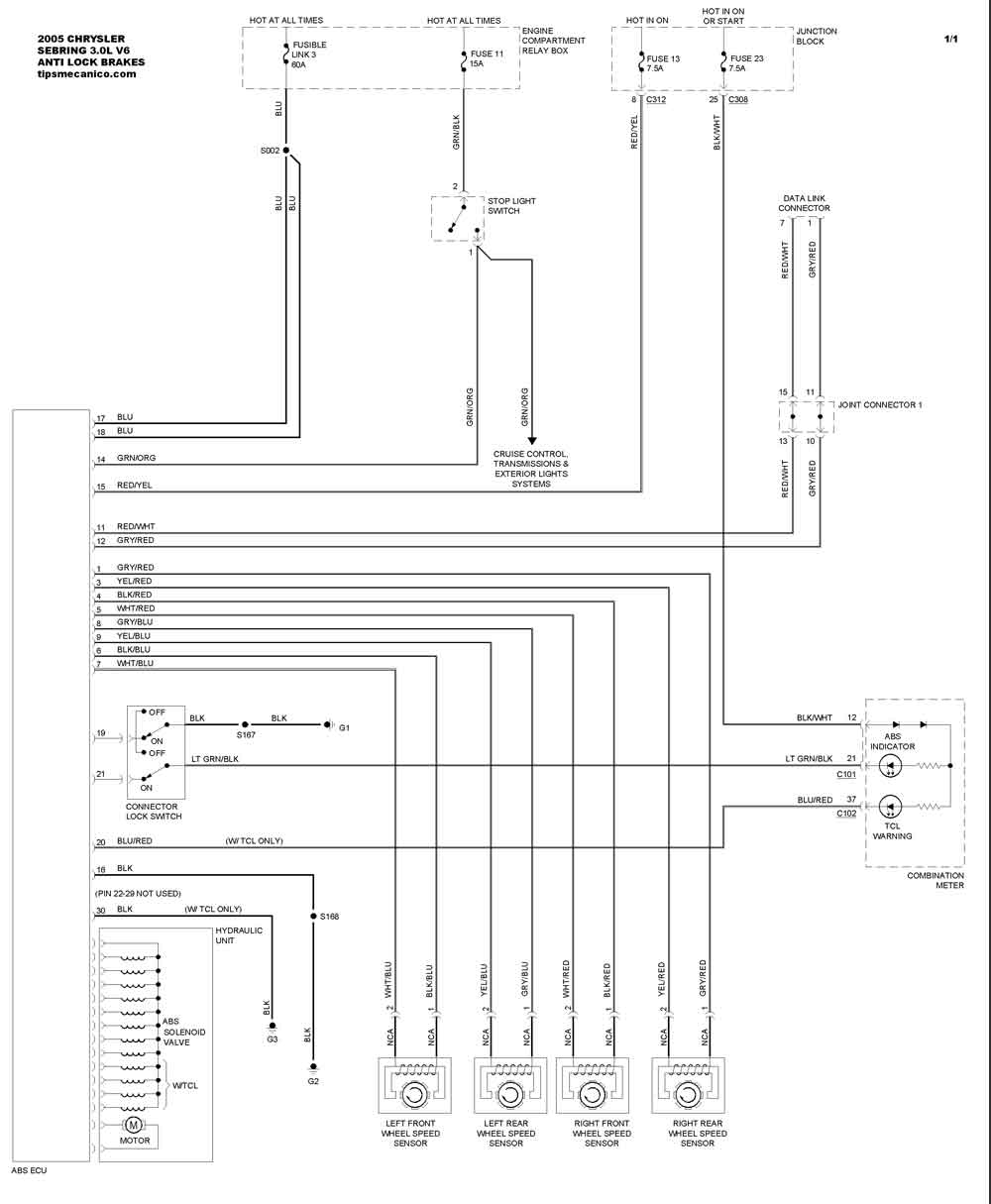

| 3.0L 6 CIL. | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| TOWN AND COUNTRY | |
| 3.3L 6 CIL. | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| TOWN AND COUNTRY | |

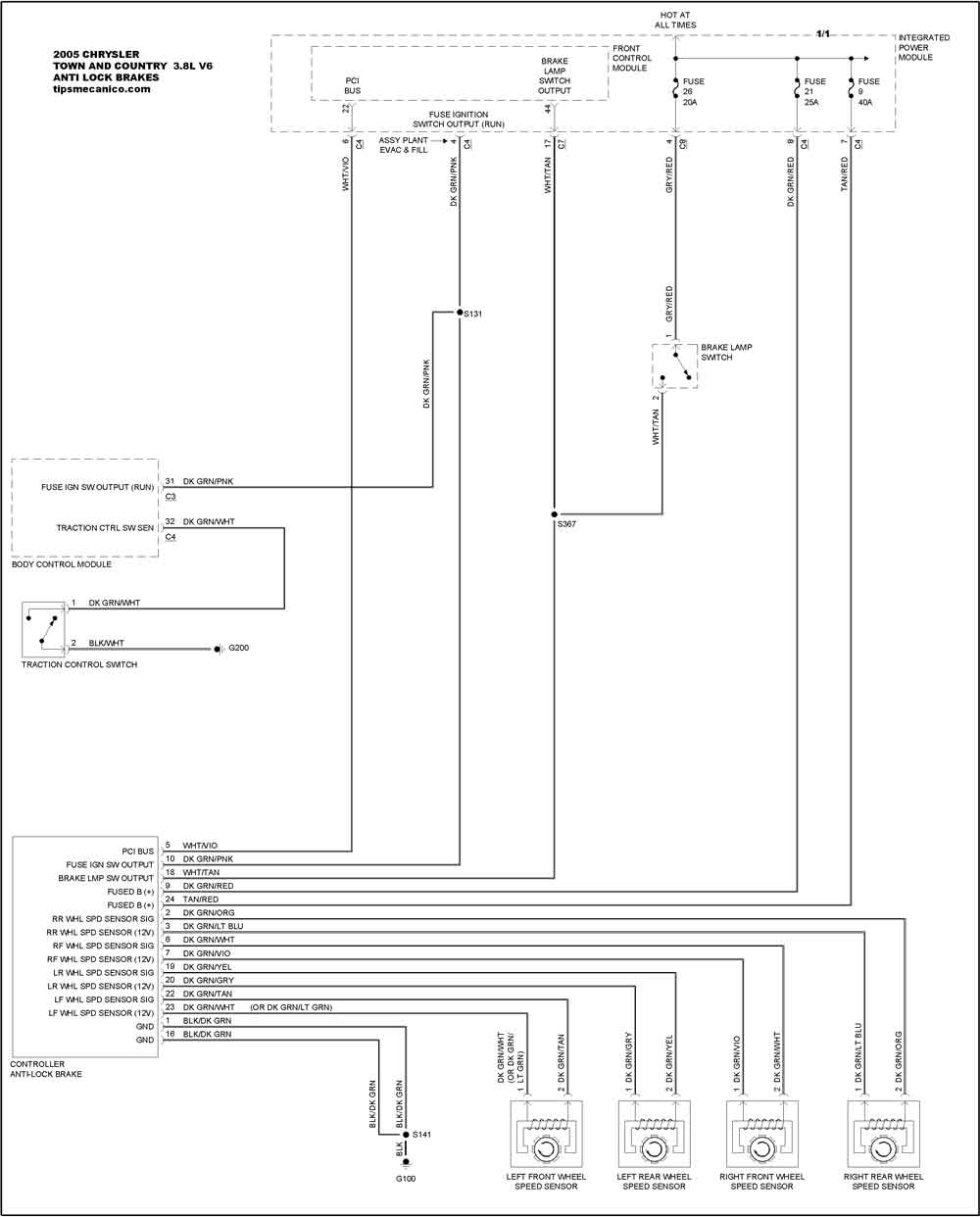

| 3.8L 6 CIL. | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
