| DIAGRAMAS - ESQUEMAS GRAPHICS - 2005 - Mecanica Automotriz - INDICE |
Dodge - Antilock Brake System - 2005 |
|
Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.
En Mecanica: |
| Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio y el analisis de un problema; y su posible solucion |
 |
| DODGE 2005 - Circuito Electrico - Sistema de Frenos Antiderrapantes 2005 |
| RAM 1500 PICKUP | |
| 3.7L 6 CIL. | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| RAM 1500 PICKUP | |
| 5.7L 8 CIL. | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |

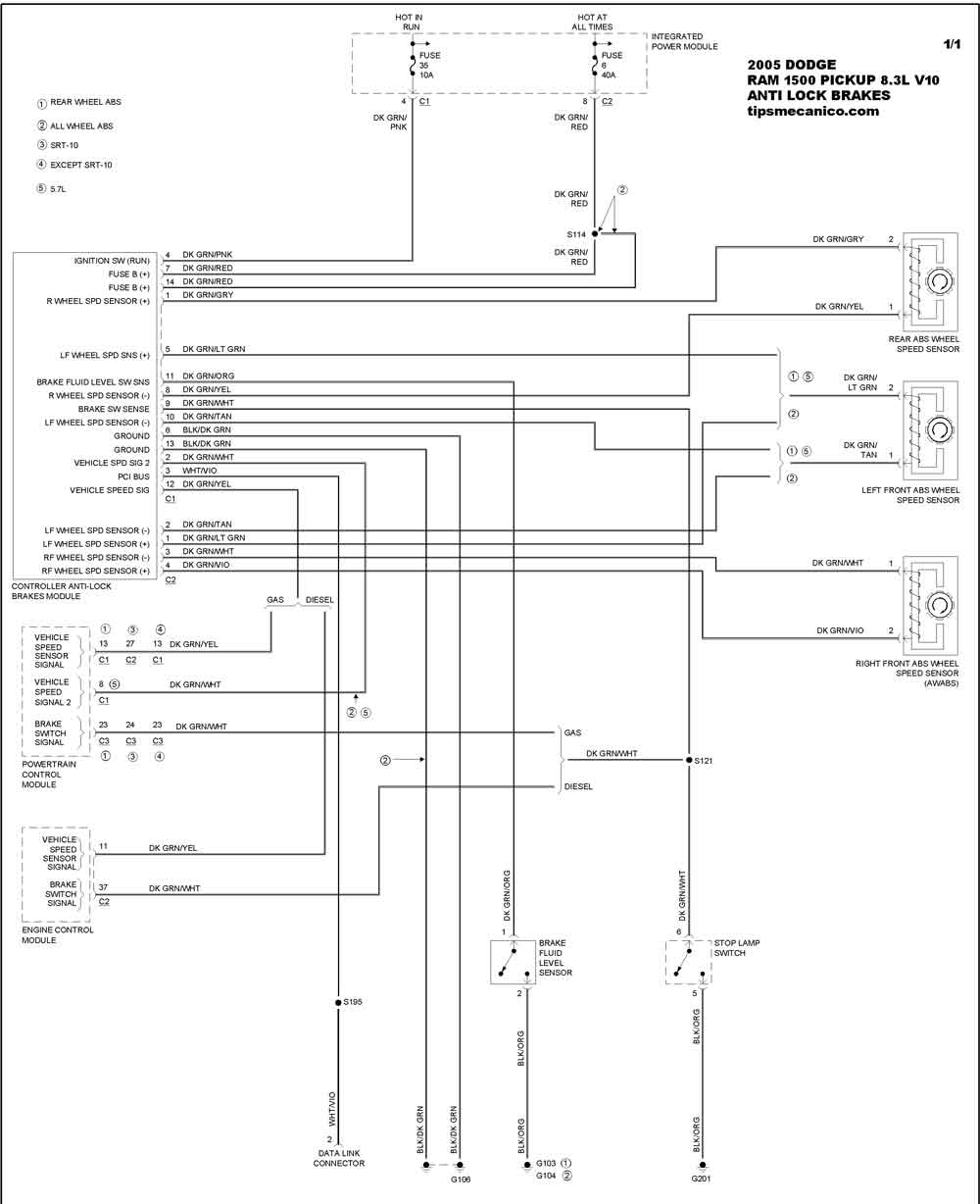

| RAM 1500 PICKUP | |
| 8.3L 10 CIL. | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| RAM 2500 PICKUP | |
| 5.7L 8 CIL. | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| RAM 2500 PICKUP | |
| 5.9L 6 CIL. | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| RAM 3500 PICKUP | |
| 5.7L 8 CIL. | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| RAM 3500 PICKUP | |
| 5.9L 6 CIL. | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
