Ford - Antilock Brake System - 2005 |
|
Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.
En Mecanica: |
| Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio y el analisis de un problema; y su posible solucion |
 |
| FORD 2005 - Circuito Electrico - Sistema de Frenos Antiderrapantes 2005 |
| FOCUS W/O TRACTION CONTROL | |
| 2.0L 4 CIL. | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| FOCUS W/ TRACTION CONTROL | |
| 2.0L 4 CIL. | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| FREESTAR | |
| 3.9L 6 CIL. | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| FREESTAR | |
| 4.2L 6 CIL. | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| FREESTYLE | |
| 3.0L 6 CIL. | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |

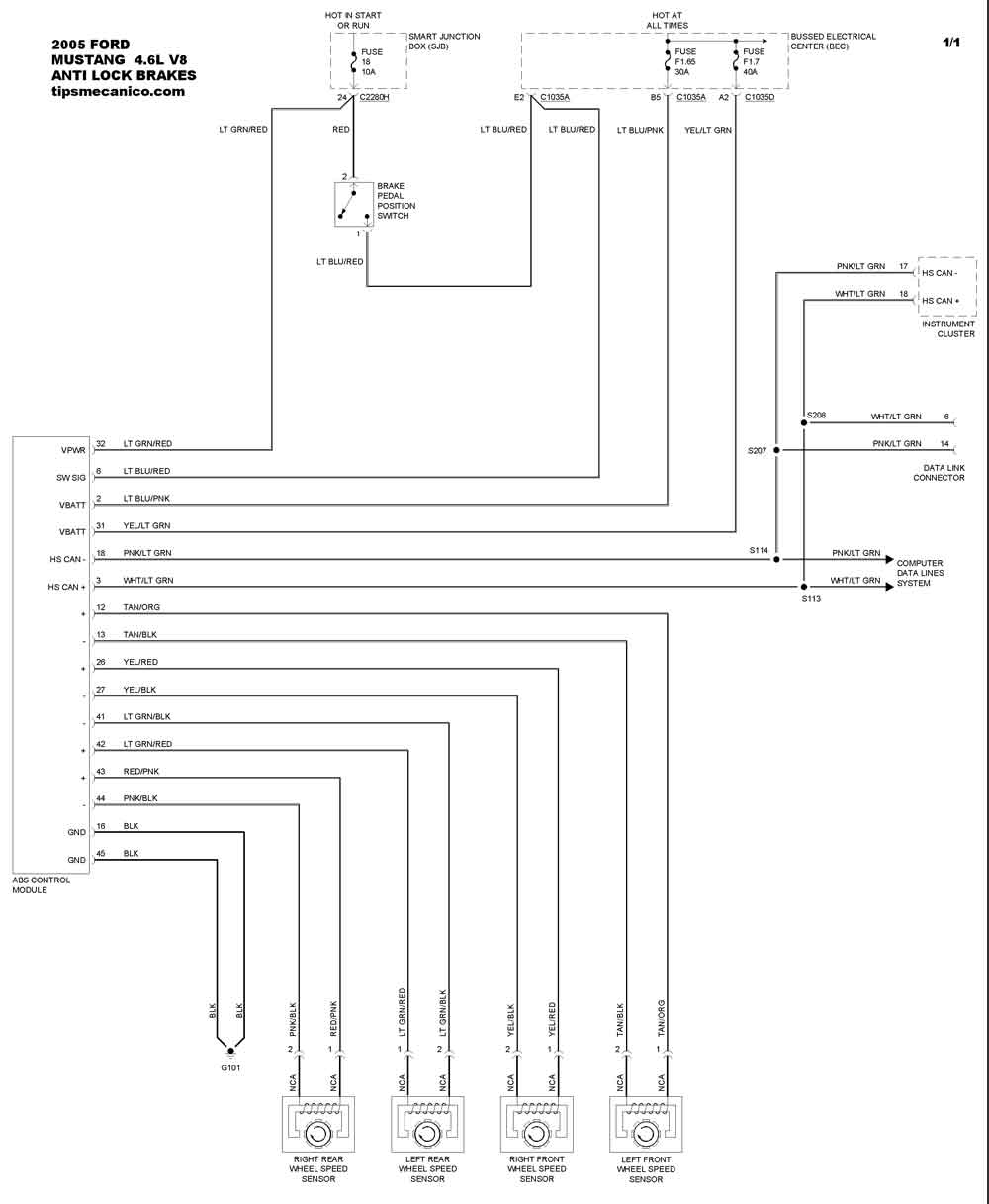

| MUSTANG | |
| 4.0L 6 CIL. | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| MUSTANG | |
| 4.6L 8 CIL. | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |

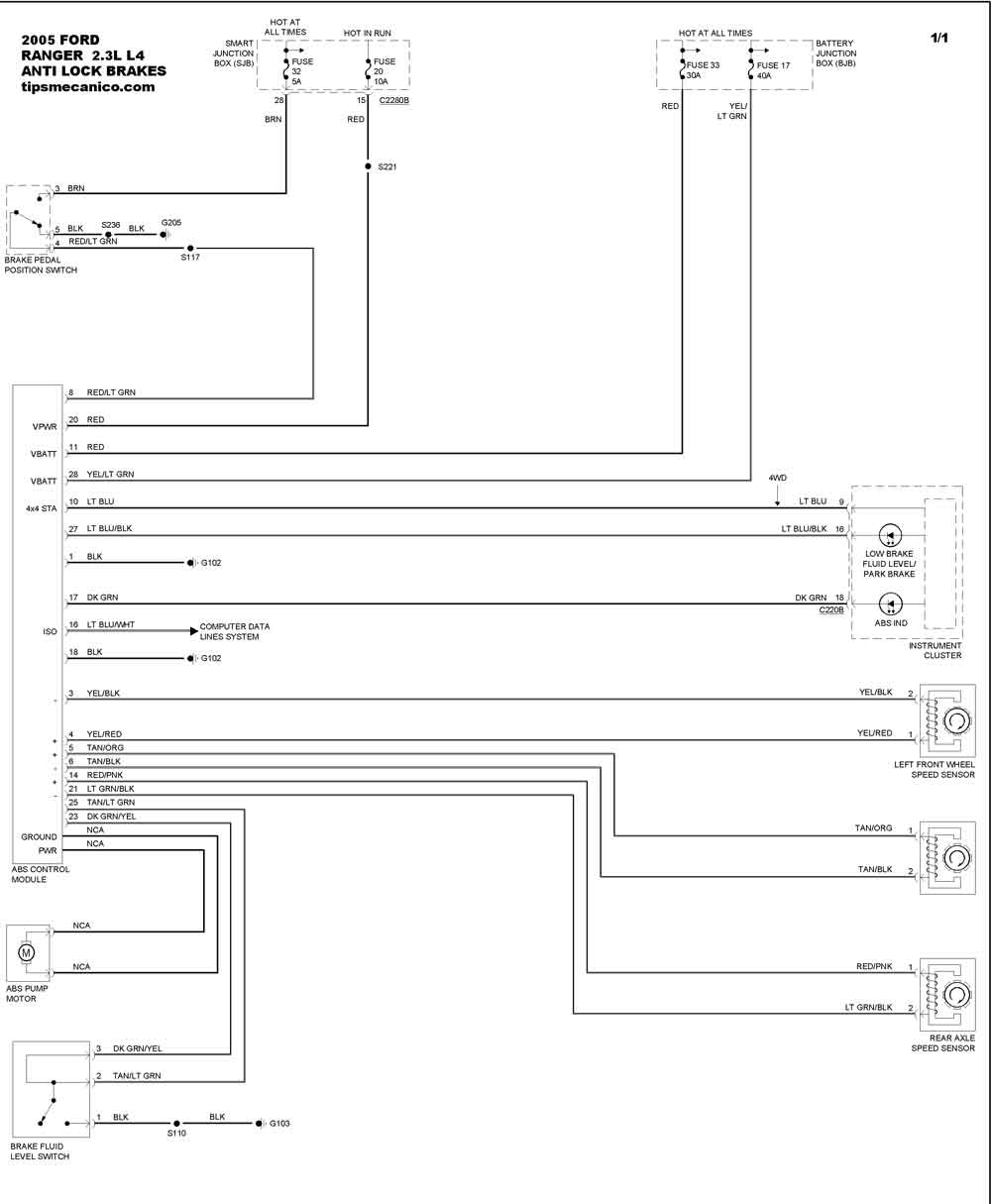

| RANGER | |
| 2.3L 4 CIL. | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| RANGER | |
| 3.0L 6 CIL. | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| RANGER | |
| 4.0L 6 CIL. | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
