| DIAGRAMAS - ESQUEMAS GRAPHICS - 2005 - Mecanica Automotriz - INDICE |
GMC - Antilock Brake System - 2005 |
|
Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.
En Mecanica: |
| Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio y el analisis de un problema; y su posible solucion |
 |
| GMC 2005 - Circuito Electrico - Sistema de Frenos Antiderrapantes 2005 |
| SIERRA 1500 HD | |
| 6.0L 8 CIL. | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| SIERRA 2500 HDGVW 8600 LBS OR LESS | |
| 6.0L 8 CIL. | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| SIERRA 2500 HDGVW 8600 OVER LBS OR LESS | |
| 6.0L 8 CIL. | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| SIERRA 2500 HDGVW 8600 LBS OR LESS | |
| 6.6L 8 CIL. | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| SIERRA 2500 HDGVW 8600 OVER LBS OR LESS | |
| 6.6L 8 CIL. | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| SIERRA 2500 HDGVW 8600 LBS OR LESS | |
| 8.1L 8 CIL. | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| SIERRA 2500 HDGVW 8600 OVER LBS OR LESS | |
| 8.1L 8 CIL. | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| SIERRA 1500 | |
| 4.8L 8 CIL. | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| SIERRA 1500 | |
| 5.3L 8 CIL. | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| SIERRA 3500 | |
| 6.0L 8 CIL. | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| SIERRA 3500 | |

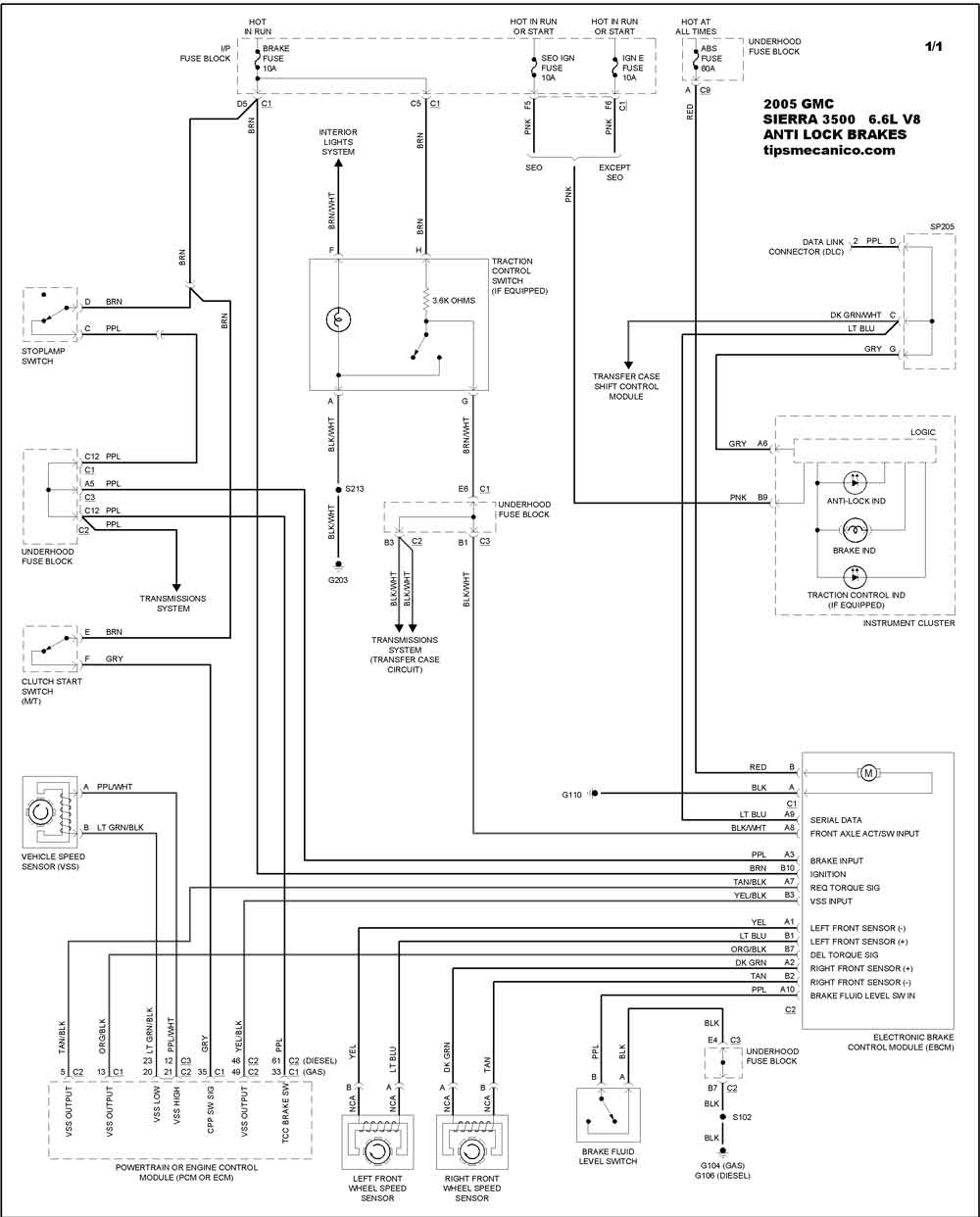

| 6.6L 8 CIL. | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| SIERRA 3500 | |
| 8.1L 8 CIL. | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
