ISUZU - Antilock Brake System - 2005 |
|
Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.
En Mecanica: |
| Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio y el analisis de un problema; y su posible solucion |
 |
| ISUZU 2005 - Circuito Electrico - Sistema de Frenos Antiderrapantes 2005 |

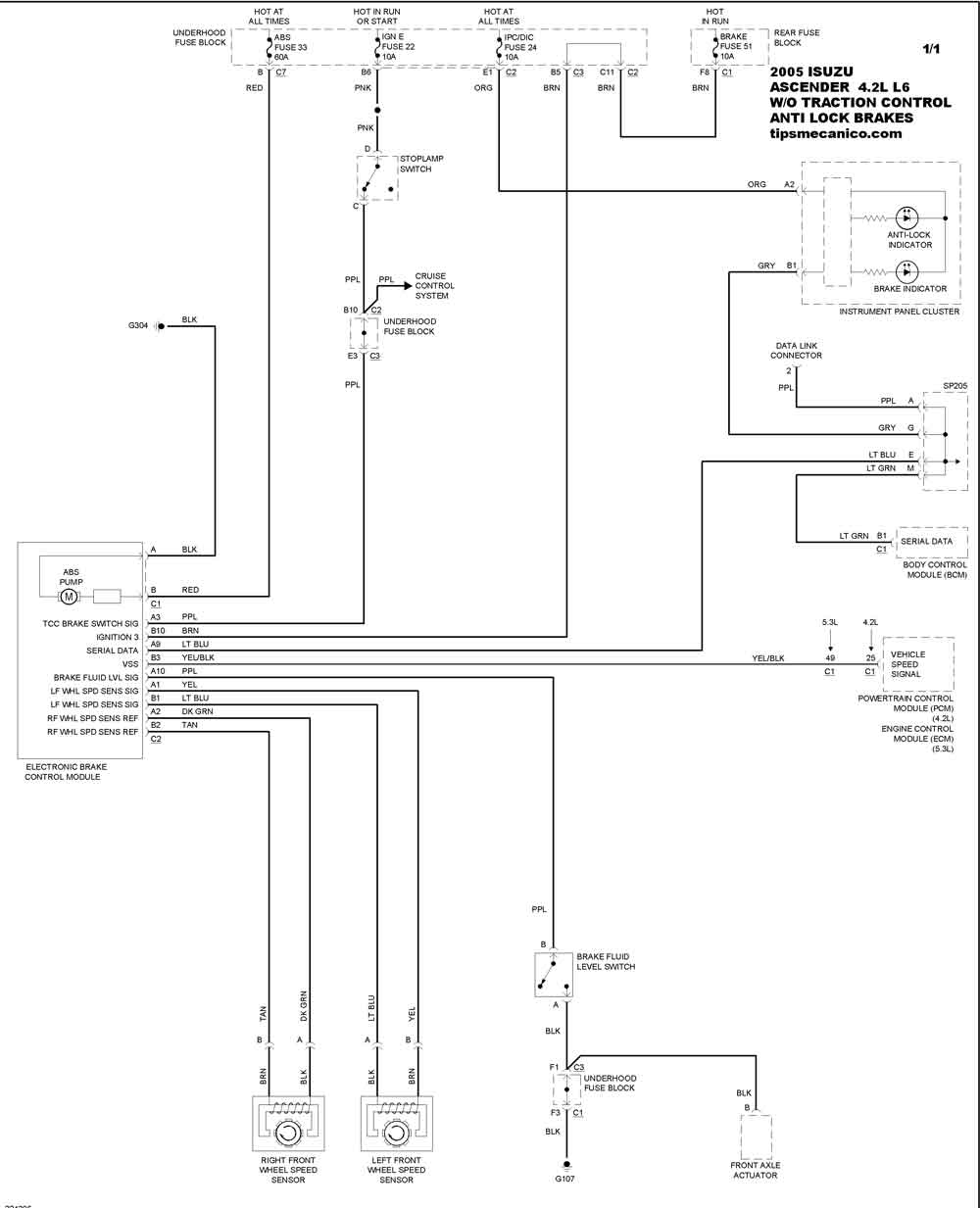

| ASCENDER W/O TRACTION CONTROL | |
| 4.2L 6 CIL. | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |

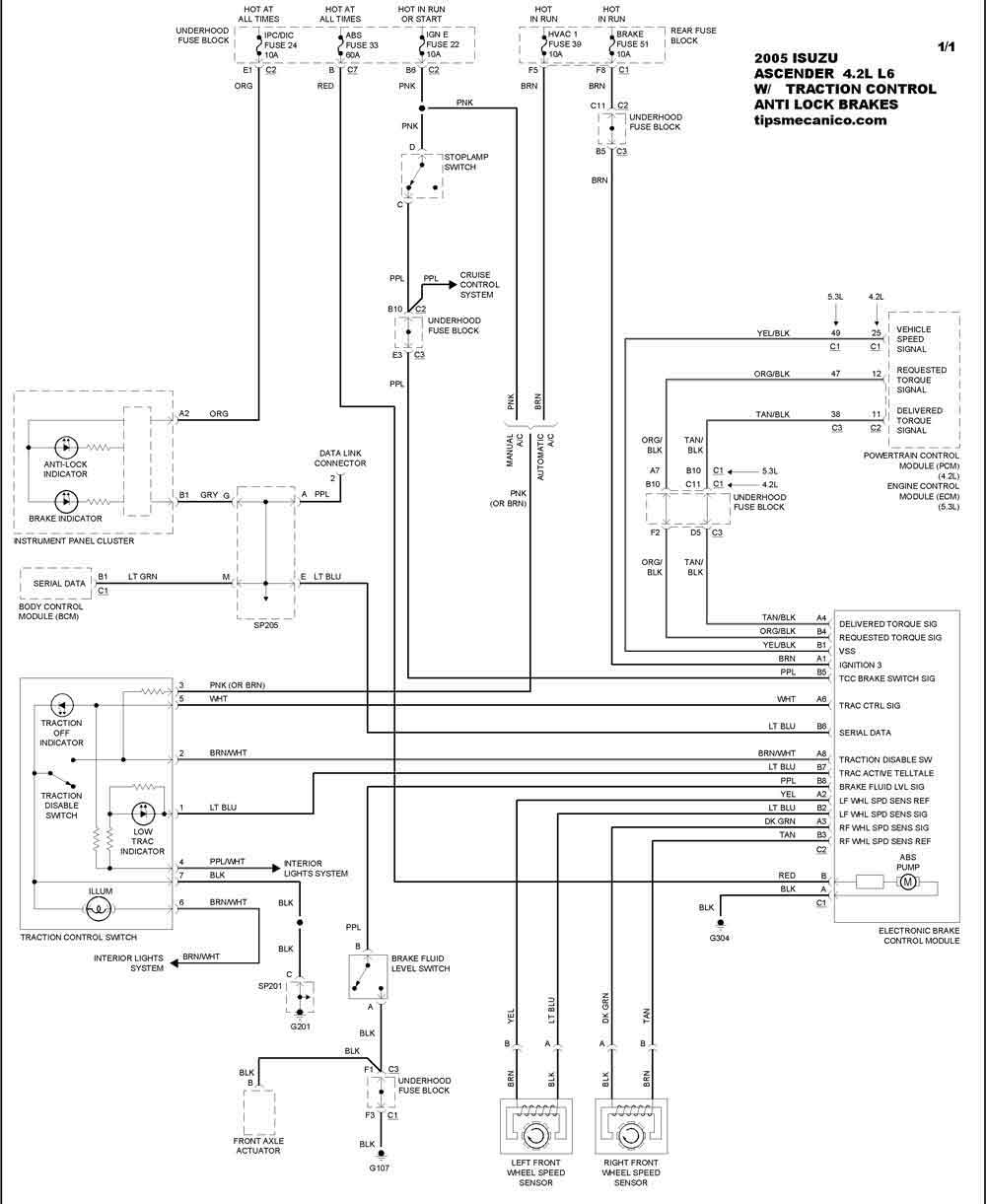

| ASCENDER W/ TRACTION CONTROL | |
| 4.2L 6 CIL. | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| ASCENDER W/O TRACTION CONTROL | |
| 5.3L 8 CIL. | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |

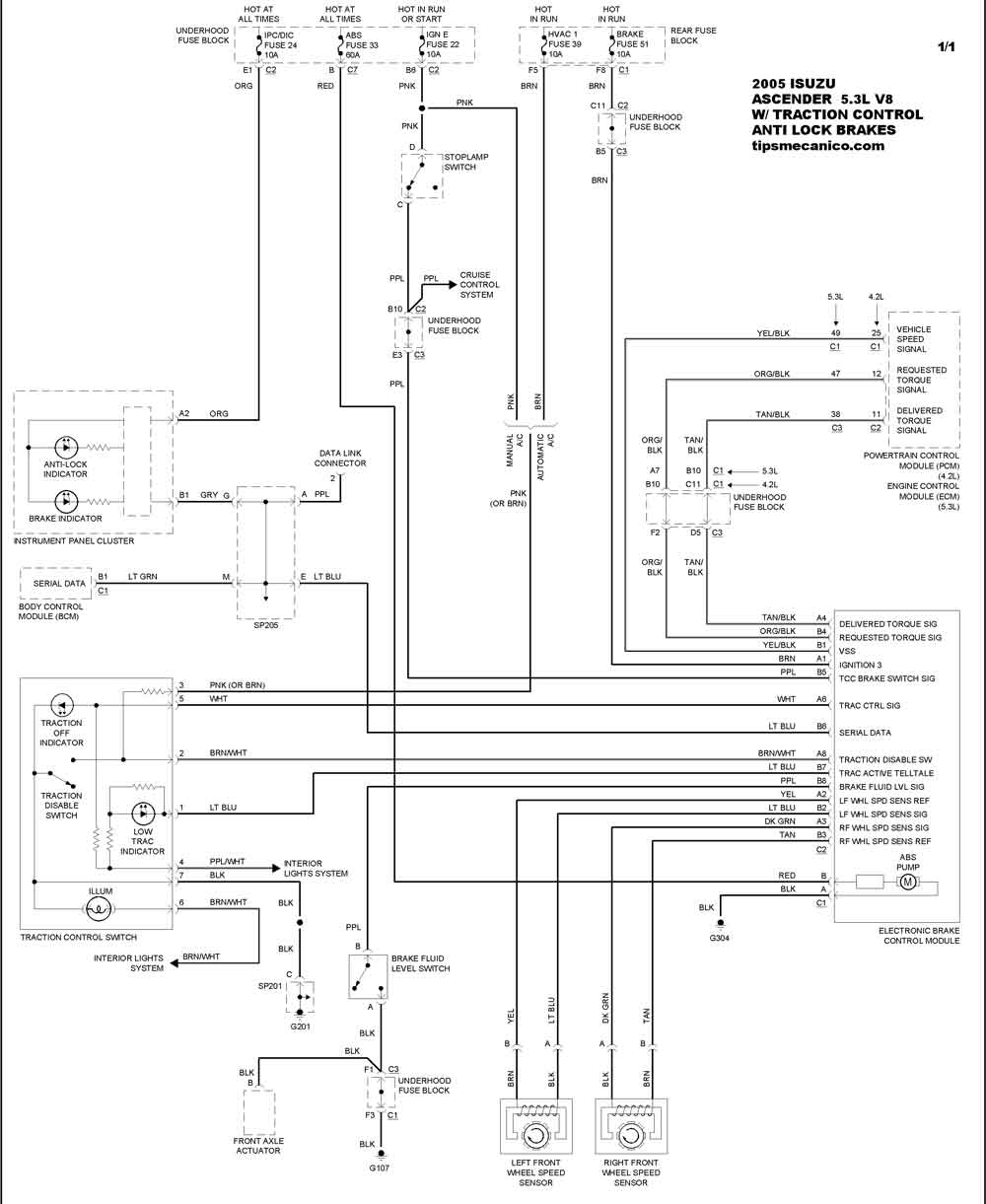

| ASCENDER W/ TRACTION CONTROL | |
| 5.3L 8 CIL. | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
