SUBARU - Antilock Brake System - 2005 |
|
Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.
En Mecanica: |
| Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio y el analisis de un problema; y su posible solucion |
 |
| SUBARU 2005 - Circuito Electrico - Sistema de Frenos Antiderrapantes 2005 |
| OUT BACK W/O VDC | |

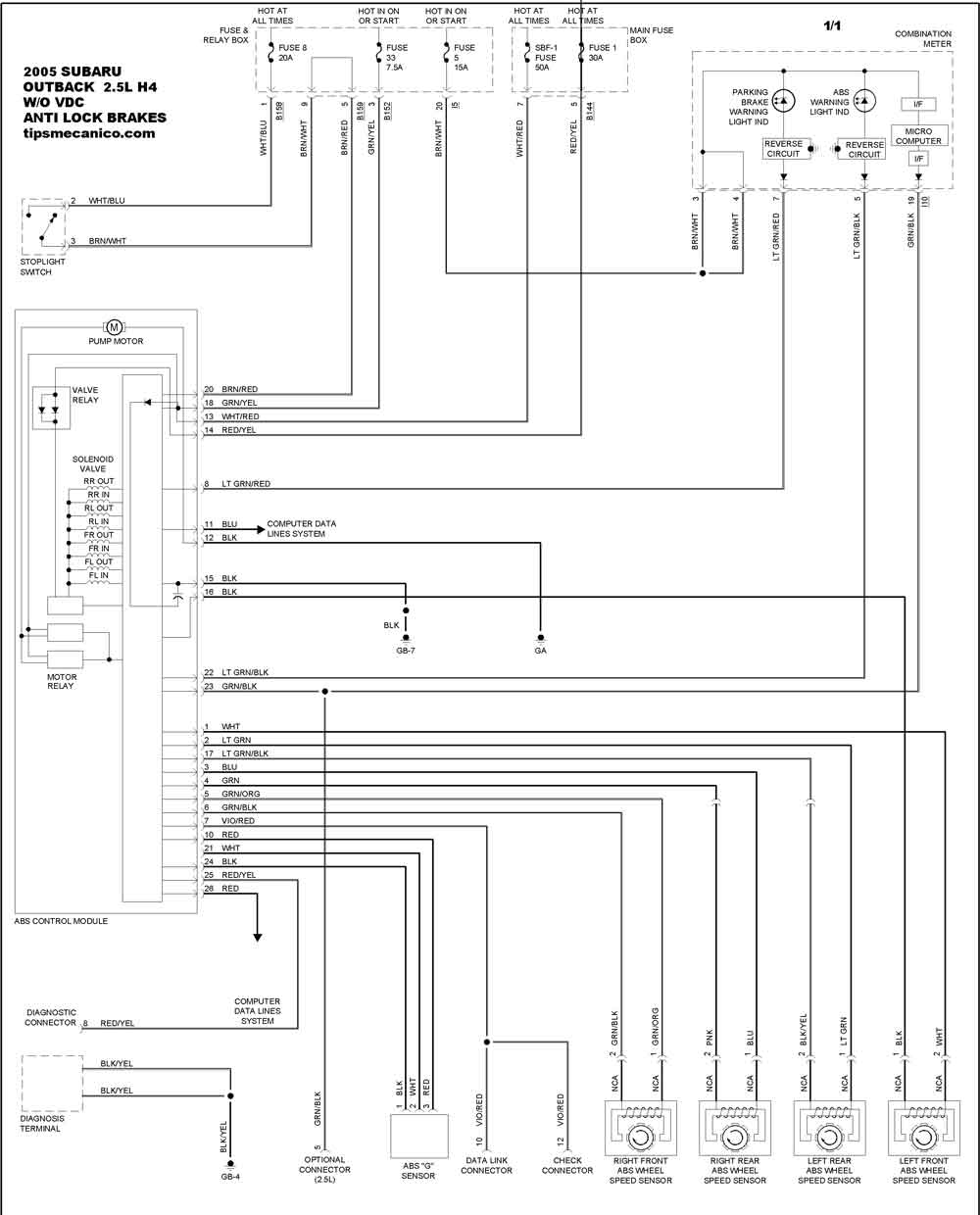

| 2.5L 4 CIL. | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| OUT BACK W/ VDC | |
| 2.5L 4 CIL. 1/2 | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| 2.5L 4 CIL. 2/2 | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| OUT BACK W/O VDC | |
| 3.0L 6 CIL. | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| OUT BACK W/ VDC | |
| 3.0L 6 CIL. 1/2 | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| 3.0L 6 CIL. 2/2 | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
