| DIAGRAMAS - ESQUEMAS GRAPHICS - 2005 - Mecanica Automotriz - INDICE |
TOYOTA - Antilock Brake System - 2005 |
|
Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.
En Mecanica: |
| Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio y el analisis de un problema; y su posible solucion |
 |
| TOYOTA 2005 - Circuito Electrico - Sistema de Frenos Antiderrapantes 2005 |
| SOLARA W/O VSC | |

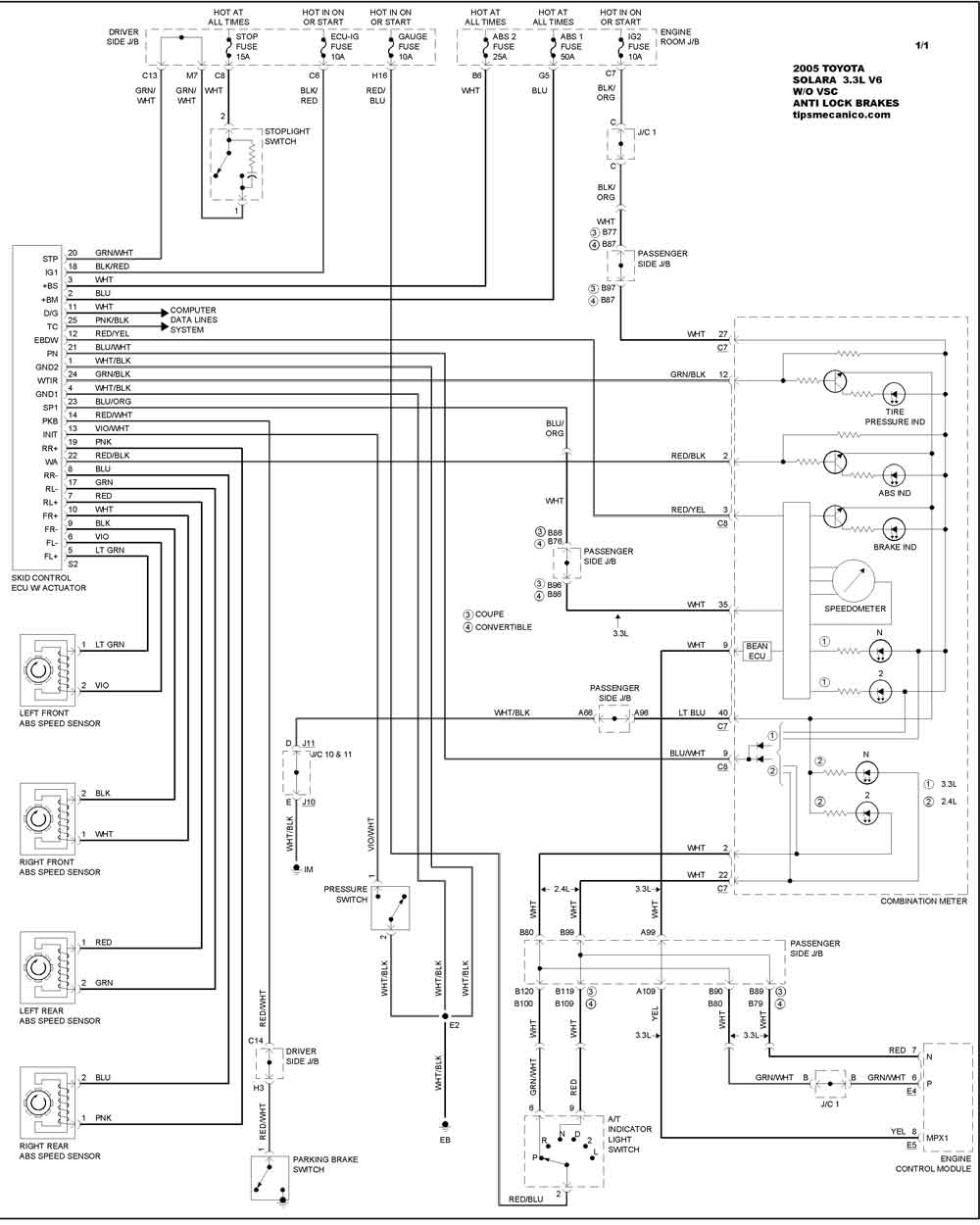

| 3.3L 6 CIL. | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| SOLARA W/ VSC | |
| 3.3L 6 CIL. 1/2 | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |

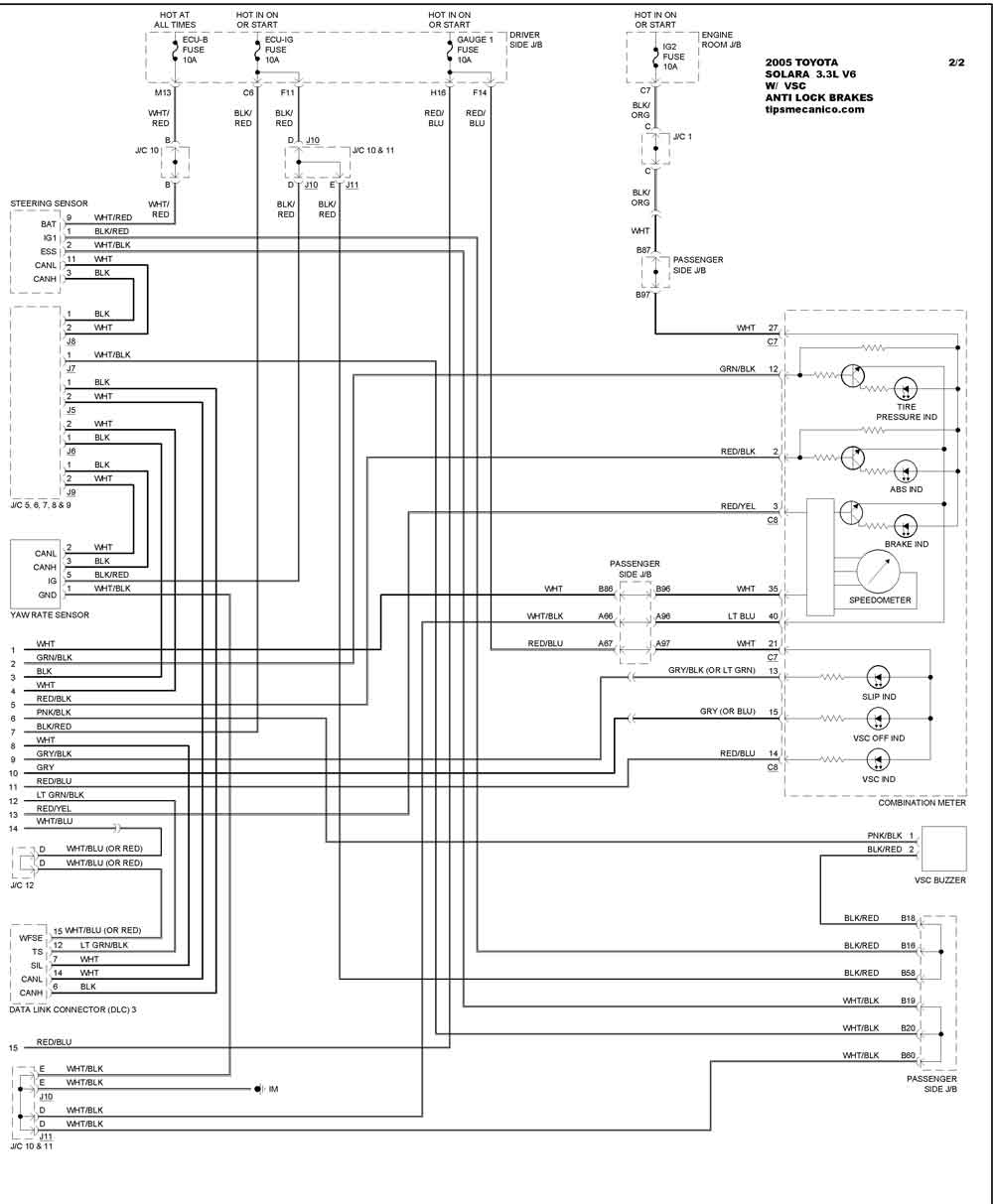

| 3.3L 6 CIL. 2/2 | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| TACOMA W/O VSC | |
| 2.7L 4 CIL. | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| TACOMA W/ VSC | |
| 2.7L 4 CIL. 1/2 | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| 2.7L 4 CIL. 2/2 | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| TACOMA W/O VSC | |
| 4.0L 6 CIL. | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| TACOMA W/ VSC | |
| 4.0L 6 CIL. 1/3 | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| 4.0L 6 CIL. 2/3 | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| 4.0L 6 CIL. 3/3 | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
