VOLVO - Antilock Brake System - 2005 |
|
Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.
En Mecanica: |
| Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio y el analisis de un problema; y su posible solucion. |
 |

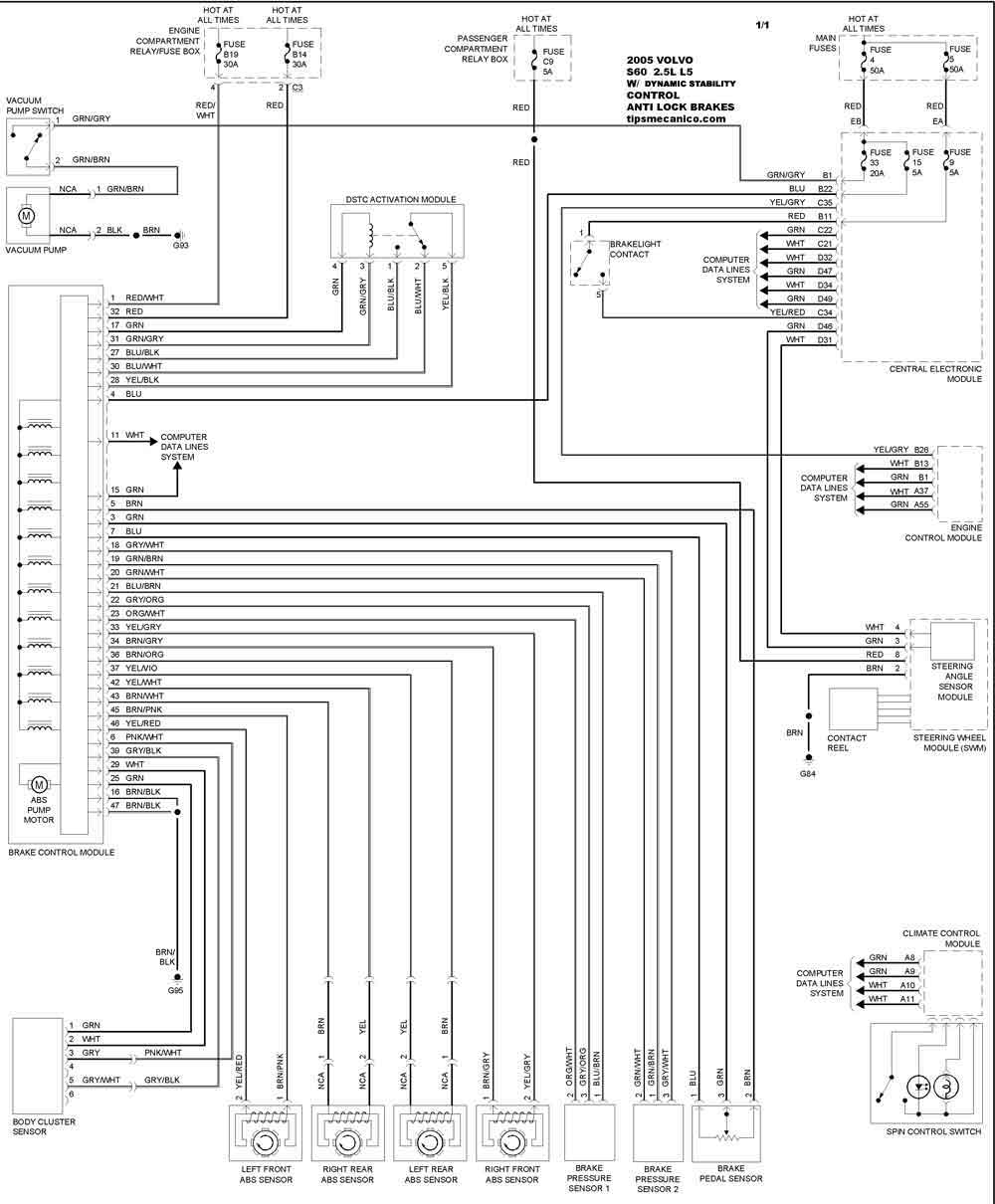

| VOLVO 2005 - Circuito Electrico - Sistema de Frenos Antiderrapantes 2005 |
| S40 | |
| 2.4L 5 CILINDROS | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| S40 | |
| 2.5L 5 CILINDROS | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| S60 W/ DYNAMIC STABILITY | |
| 2.4L 5 CILINDROS | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| S60 W/O DYNAMIC STABILITY | |
| 2.4L 5 CILINDROS | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| S60 W/ DYNAMIC STABILITY | |
| 2.5L 5 CILINDROS | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| S60 W/O DYNAMIC STABILITY | |
| 2.5L 5 CILINDROS | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| S80 W/ DYNAMIC STABILITY | |
| 2.5L 5 CILINDROS | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| S80 W/O DYNAMIC STABILITY | |
| 2.5L 5 CILINDROS | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| S80 W/ DYNAMIC STABILITY | |
| 2.9L 6 CILINDROS | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| S80 W/O DYNAMIC STABILITY | |
| 2.9L 6 CILINDROS | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
