| DIAGRAMAS - SISTEMA DE CARGA Y ARRANQUE - AUDI 2007 - Mecanica Automotriz - INDICE |
Diagramas AUDI : Carga y Arranque | Charging and Starting System: - Esquemas - Graphics 2007 - |
| Diagrama - Alternador y motor de arranque - conexiones . Vehiculos
AUDI 2007 En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y motor de arranque [arrancador, marcha, motor de partida, Starter, etc.] |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador [Generador] y/o; Arrancador [Motor de arranque, Marcha, Starter] - AUDI 2007 |
| A3 | |
| 2.0L 4 CIL. ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |

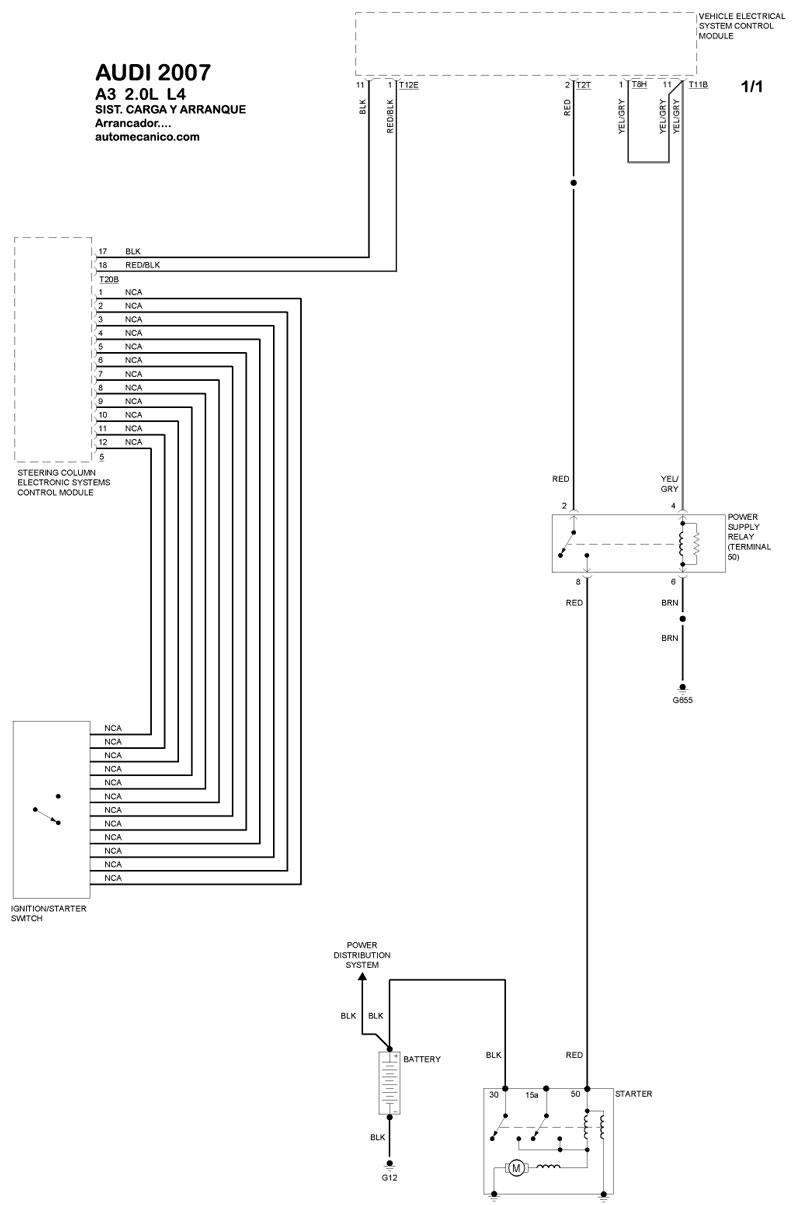

| 2.0L 4 CIL. ARRANCADOR T/A | DIAGRAMA SISTEMA DE ARRANQUE |
| 3.2L 6 CIL. ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |

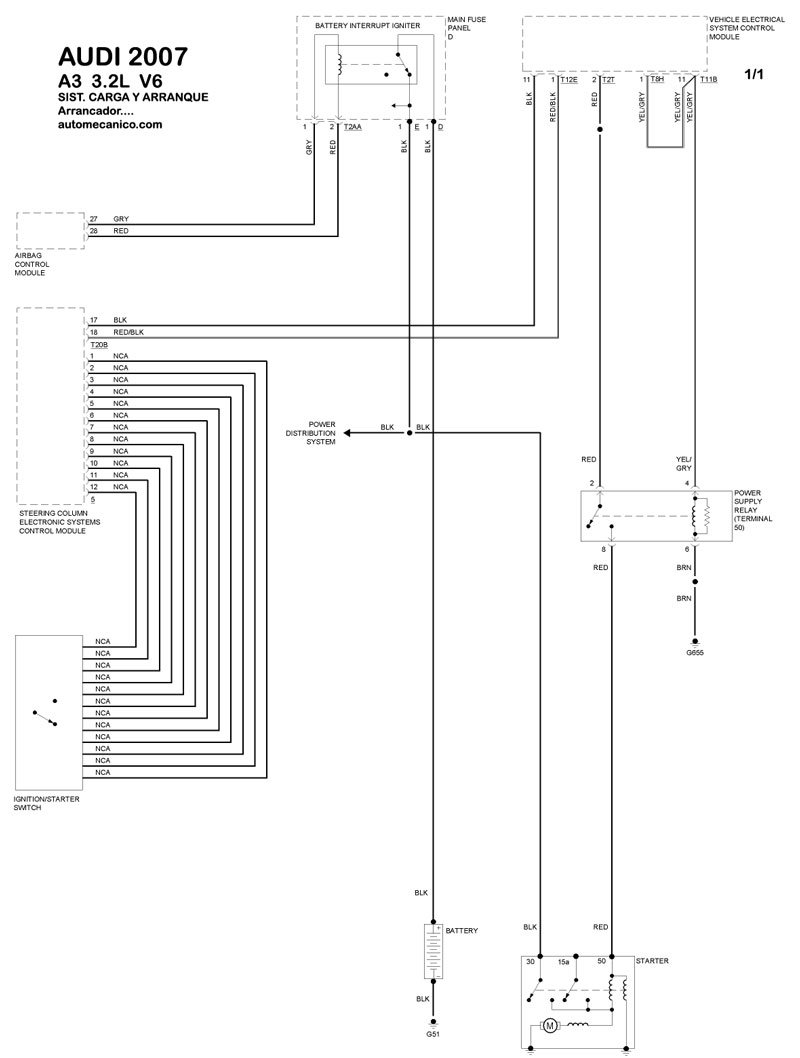

| 3.2L 6 CIL. ARRANCADOR T/A | DIAGRAMA SISTEMA DE ARRANQUE |
| A4 | |
| 2.0L 4 CIL. ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |
| 2.0L 4 CIL. ARRANCADOR T/A | DIAGRAMA SISTEMA DE ARRANQUE |

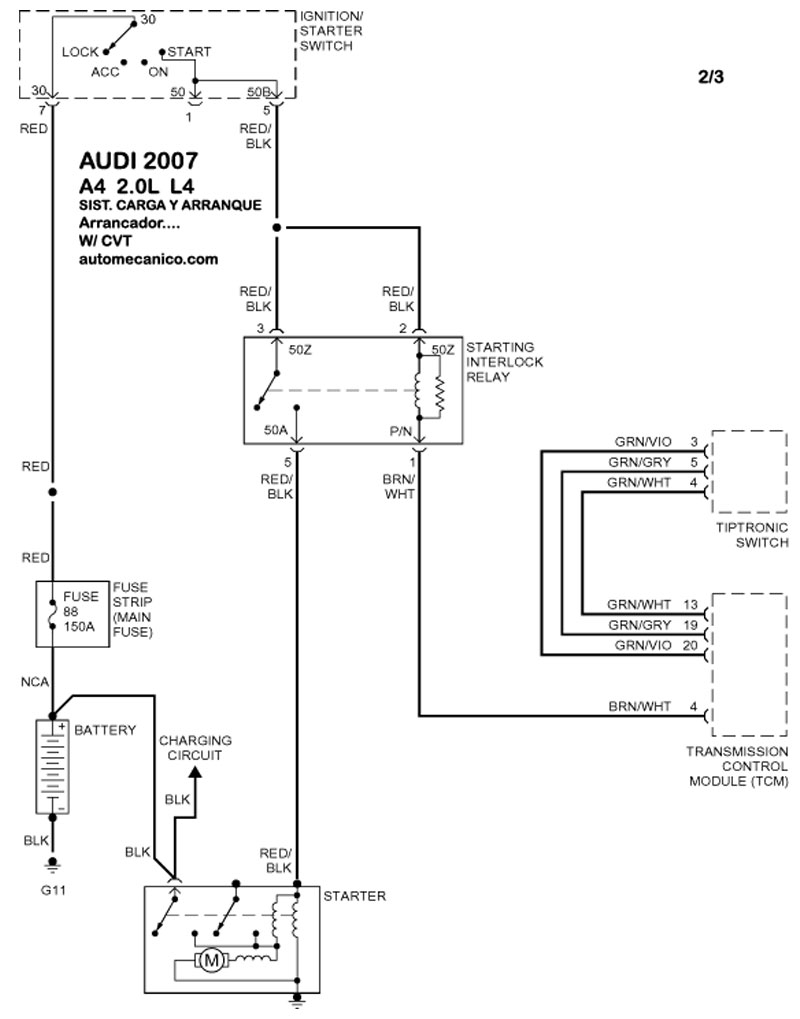

| 2.0L 4 CIL.ARRANCADOR W/CVT | DIAGRAMA SISTEMA DE ARRANQUE |

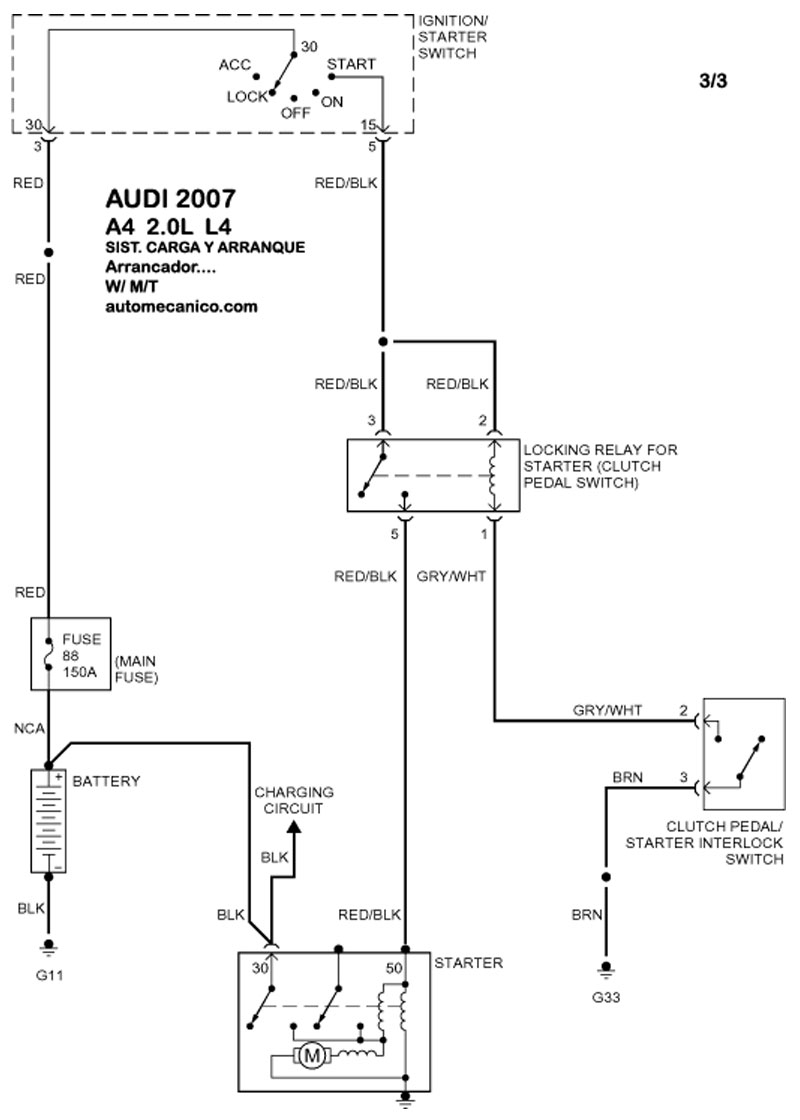

| 2.0L 4 CIL. ARRANCADOR T/M | DIAGRAMA SISTEMA DE ARRANQUE |
| 3.2L 6 CIL. ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |

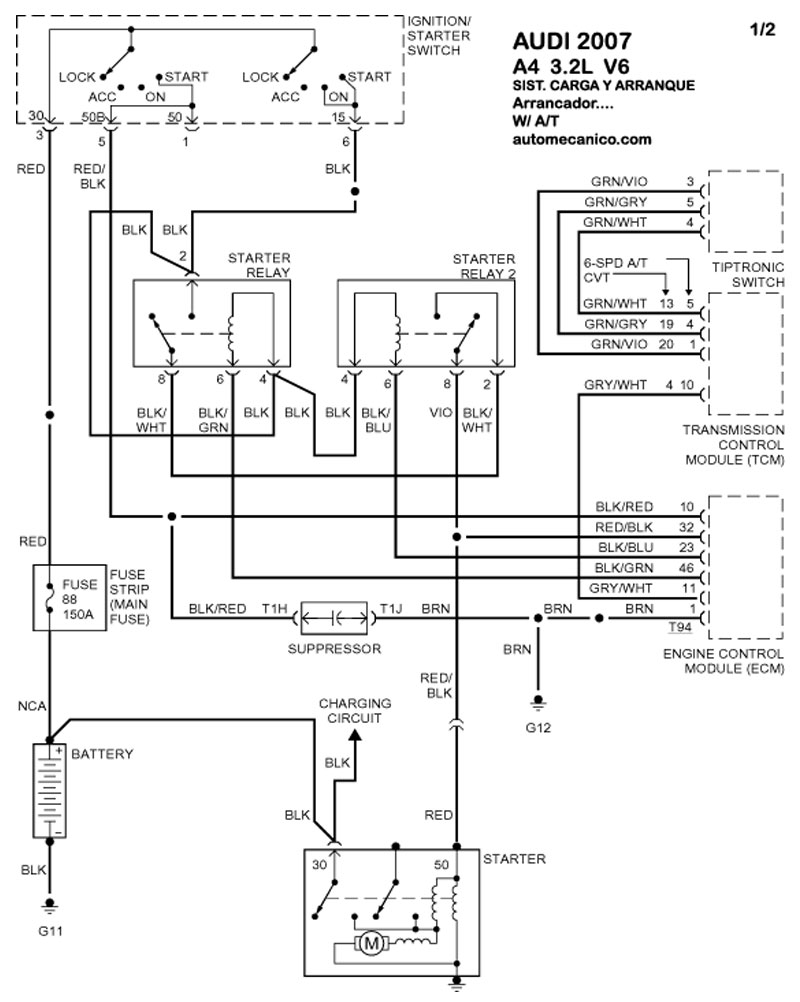

| 3.2L 6 CIL. ARRANCADOR T/A | DIAGRAMA SISTEMA DE ARRANQUE |
| 3.2L 6 CIL. ARRANCADOR T/M | DIAGRAMA SISTEMA DE ARRANQUE |
| A6 | |

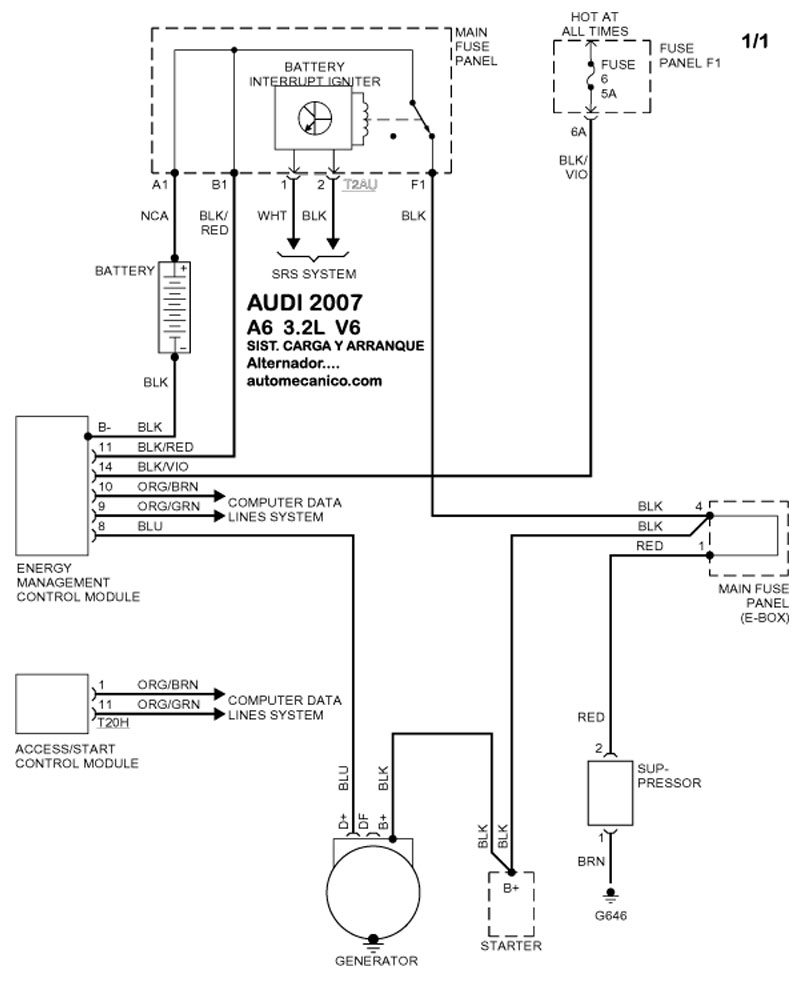

| 3.2L 6 CIL. ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |

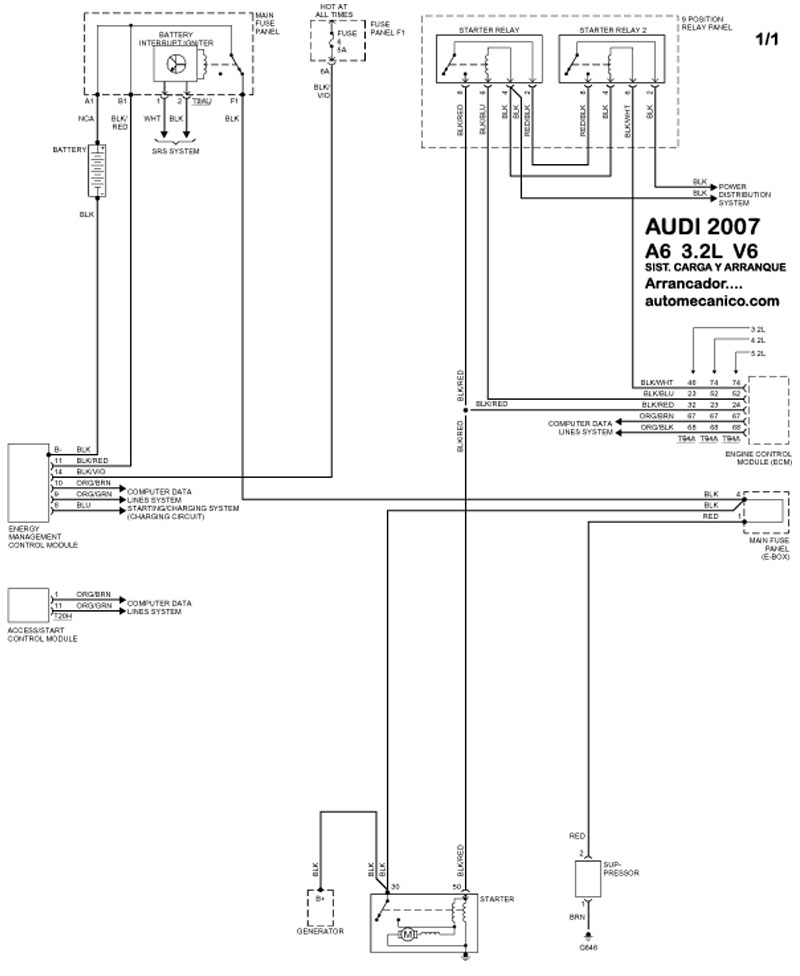

| 3.2L 6 CIL. ARRANCADOR T/A | DIAGRAMA SISTEMA DE ARRANQUE |
| A8QUATTRO | |
| 4.2L 8 CIL. ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |

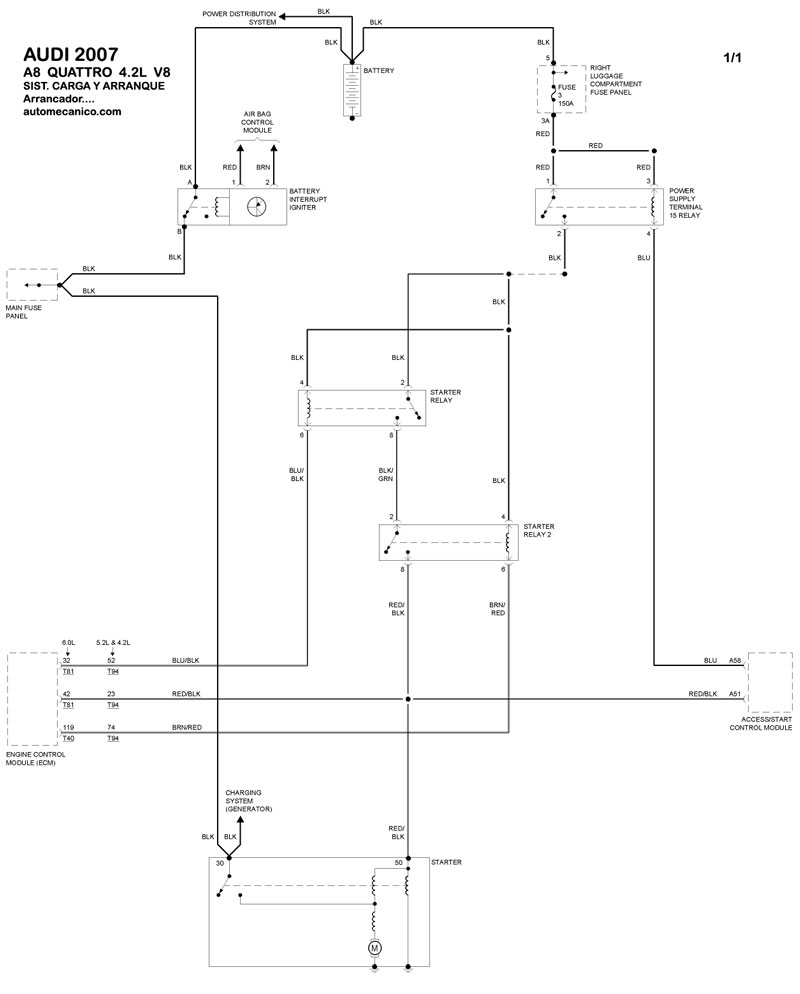

| 4.2L 8 CIL. ARRANCADOR T/A | DIAGRAMA SISTEMA DE ARRANQUE |
