| DIAGRAMAS - SISTEMA DE CARGA Y ARRANQUE - FORD 2007 - Mecanica Automotriz - INDICE |
Diagramas FORD : Carga y Arranque | Charging and Starting System: - Esquemas - Graphics 2007 - |
| Diagrama - Alternador y motor de arranque - conexiones . Vehiculos
FORD 2007 En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y motor de arranque [arrancador, marcha, motor de partida, Starter, etc.] |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador [Generador] y/o; Arrancador [Motor de arranque, Marcha, Starter] - FORD 2007 |
| CROWN VICTORIA | |

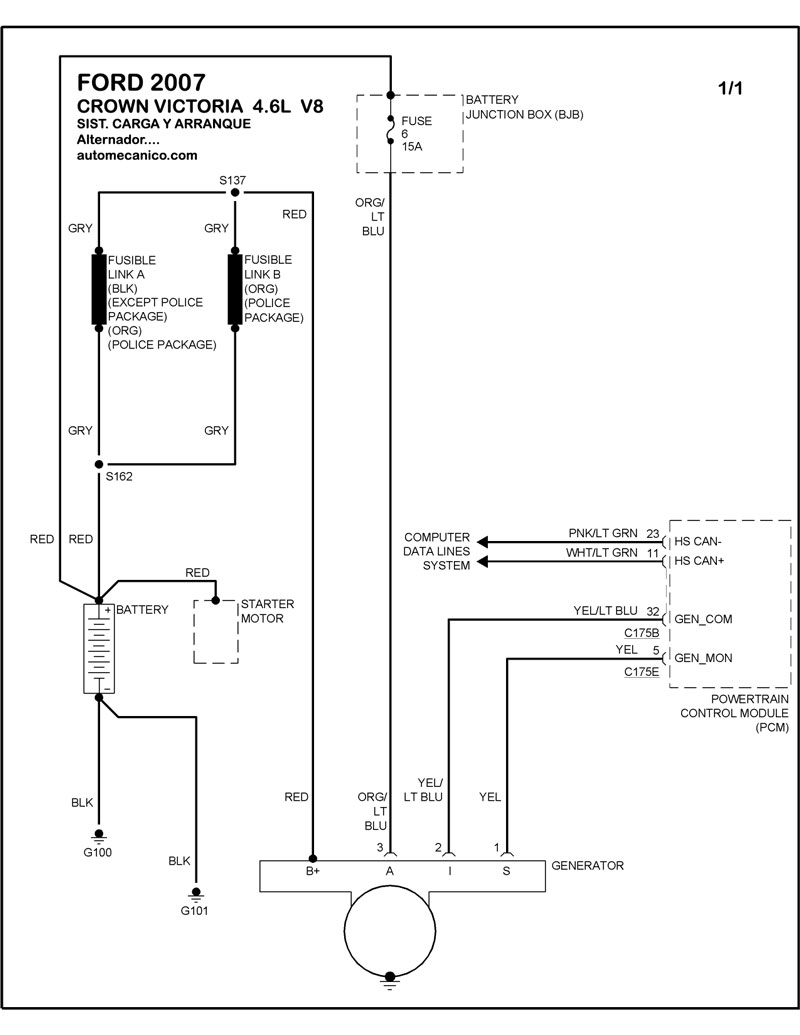

| 4.6L 8 CIL. ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |

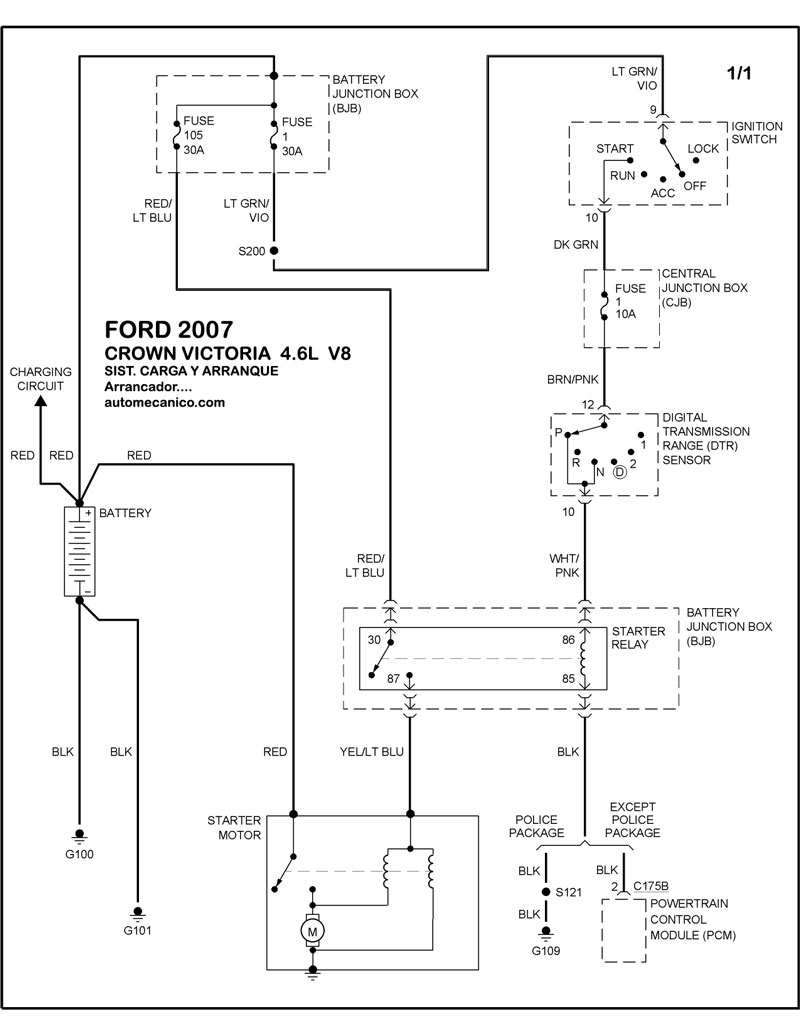

| 4.6L 8 CIL. ARRANCADOR,T/A | DIAGRAMA SISTEMA DE ARRANQUE |
| EDGE | |
| 3.5L 6 CIL. ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |
| 3.5L 6 CIL. ARRANCADOR, T/A | DIAGRAMA SISTEMA DE ARRANQUE |
| ESCAPE 4 y 6 ciL | |

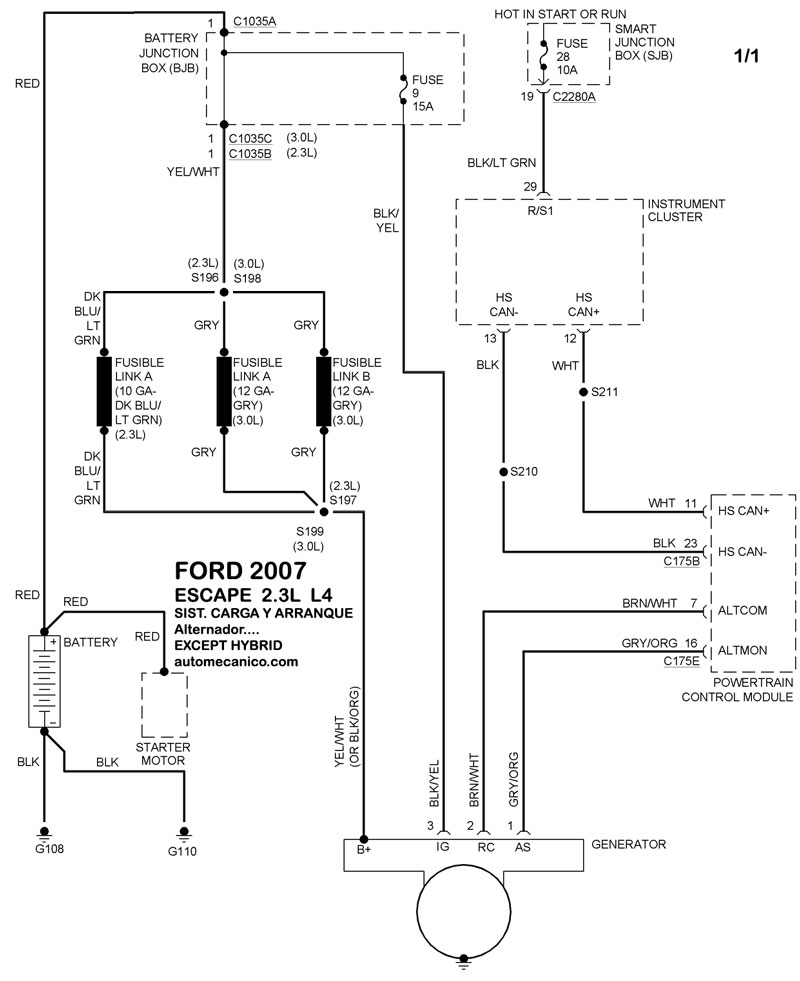

| 2.3L EXCEP HYBRID ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |
| 2.3L EXCEP HYBRID ARRANCADOR, T/A | DIAGRAMA SISTEMA DE ARRANQUE |
| 2.3L EXCEP HYBRID ARRANCADOR, T/M | DIAGRAMA SISTEMA DE ARRANQUE |
| 3.0L EXCEP HYBRID ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |

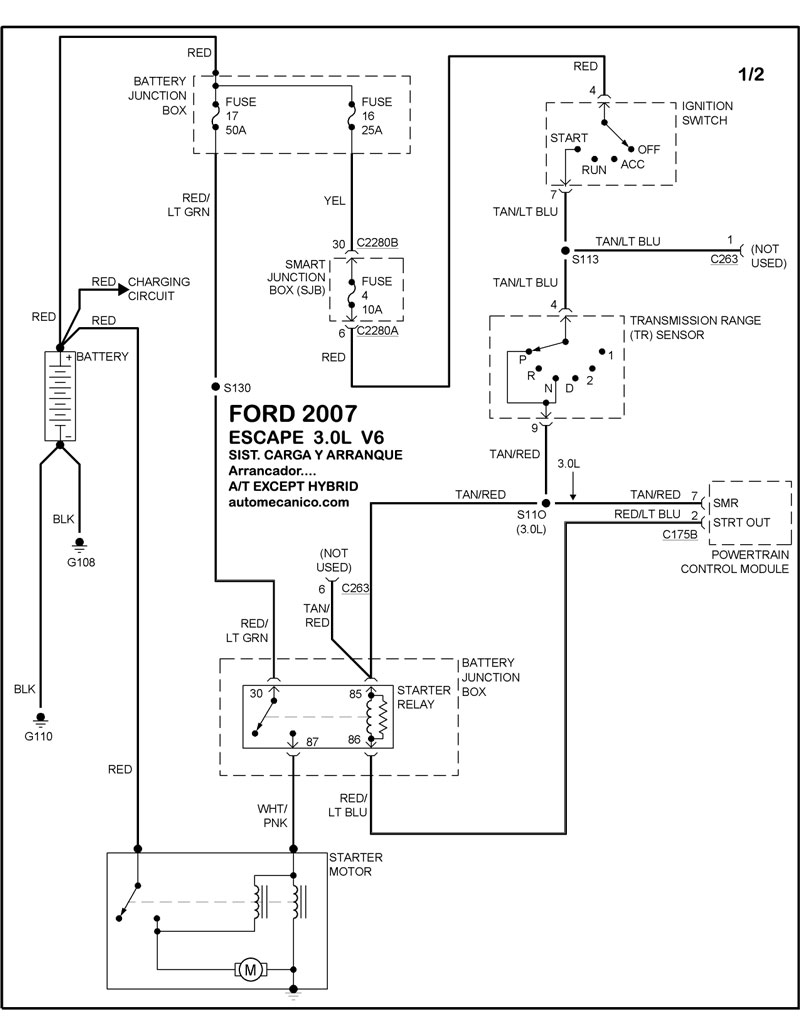

| 3.0L EXCEP HYBRID ARRANCADOR, T/A | DIAGRAMA SISTEMA DE ARRANQUE |

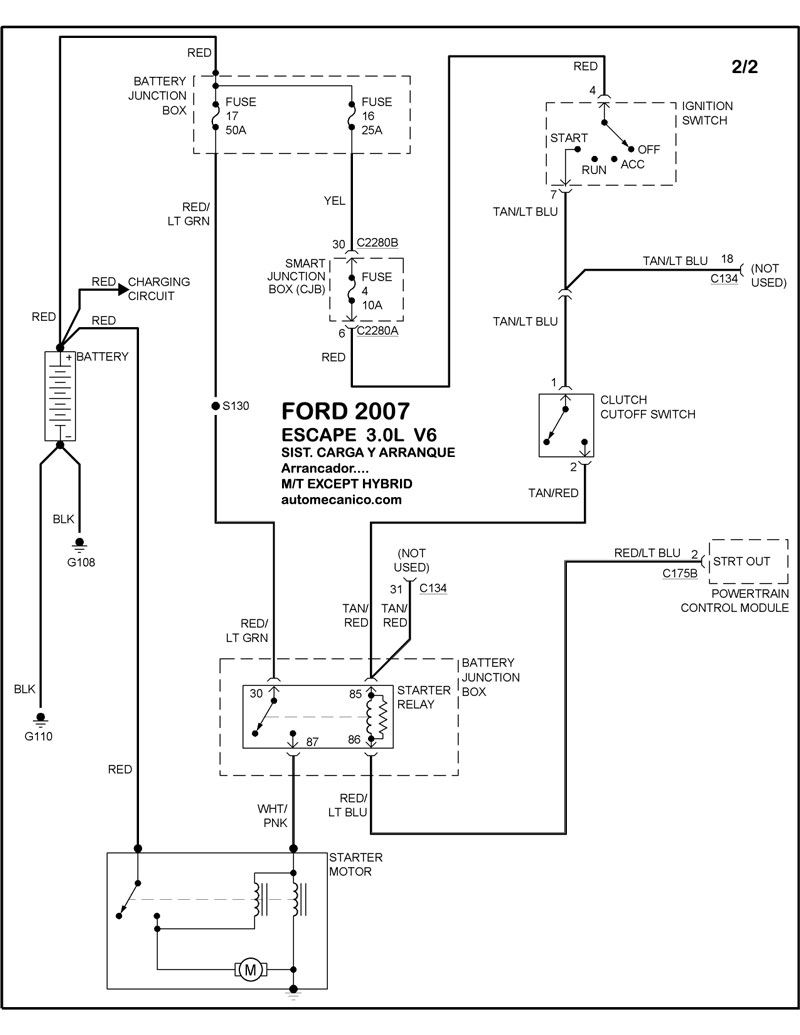

| 3.0L EXCEP HYBRID ARRANCADOR, T/M | DIAGRAMA SISTEMA DE ARRANQUE |
| EXPEDITION 8 Cil. | |

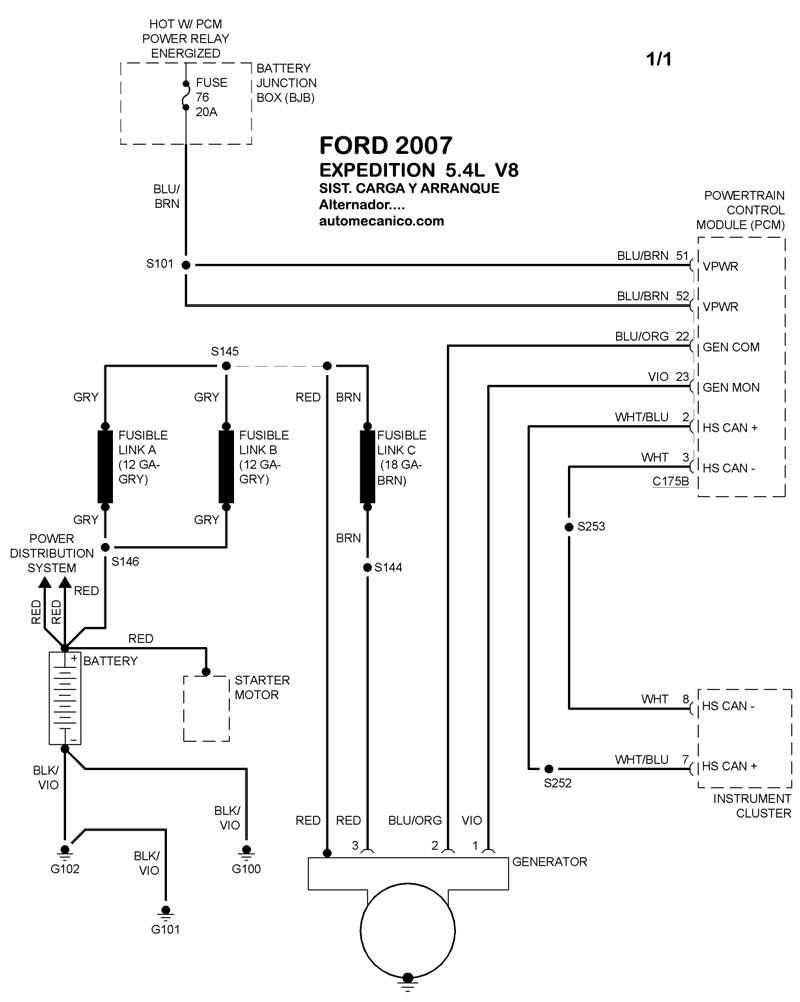

| 5.4L ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |

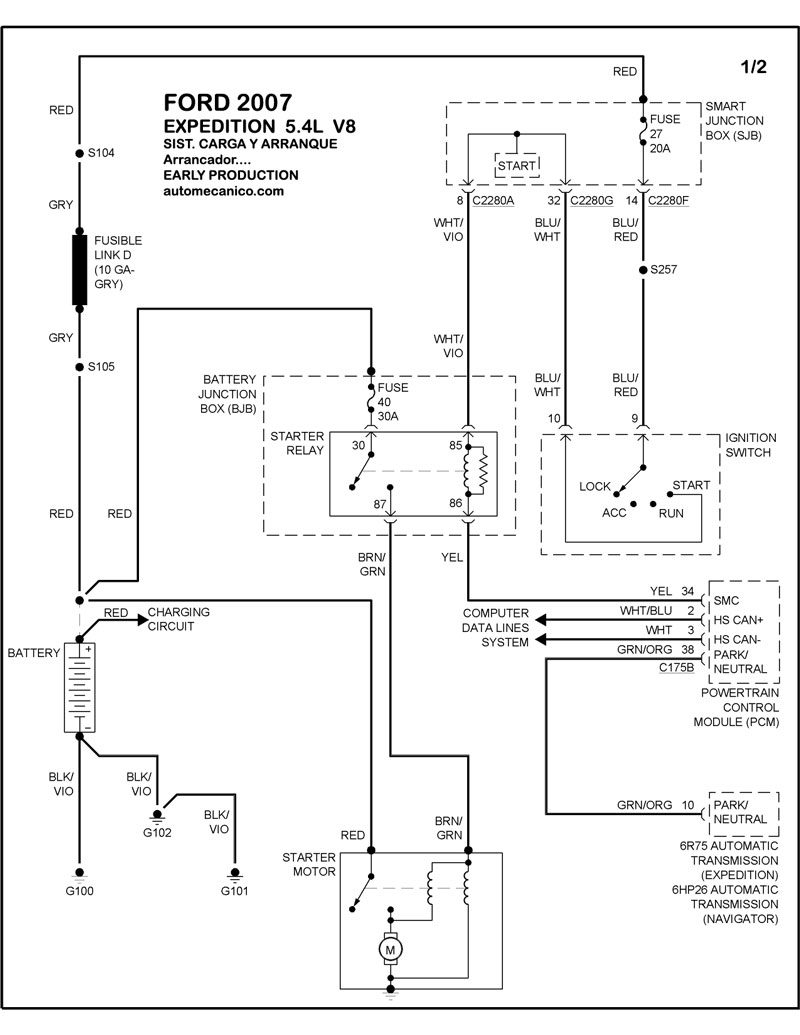

| 5.4L EARLY PRODUCTION ARRANCADOR, T/A | DIAGRAMA SISTEMA DE ARRANQUE |

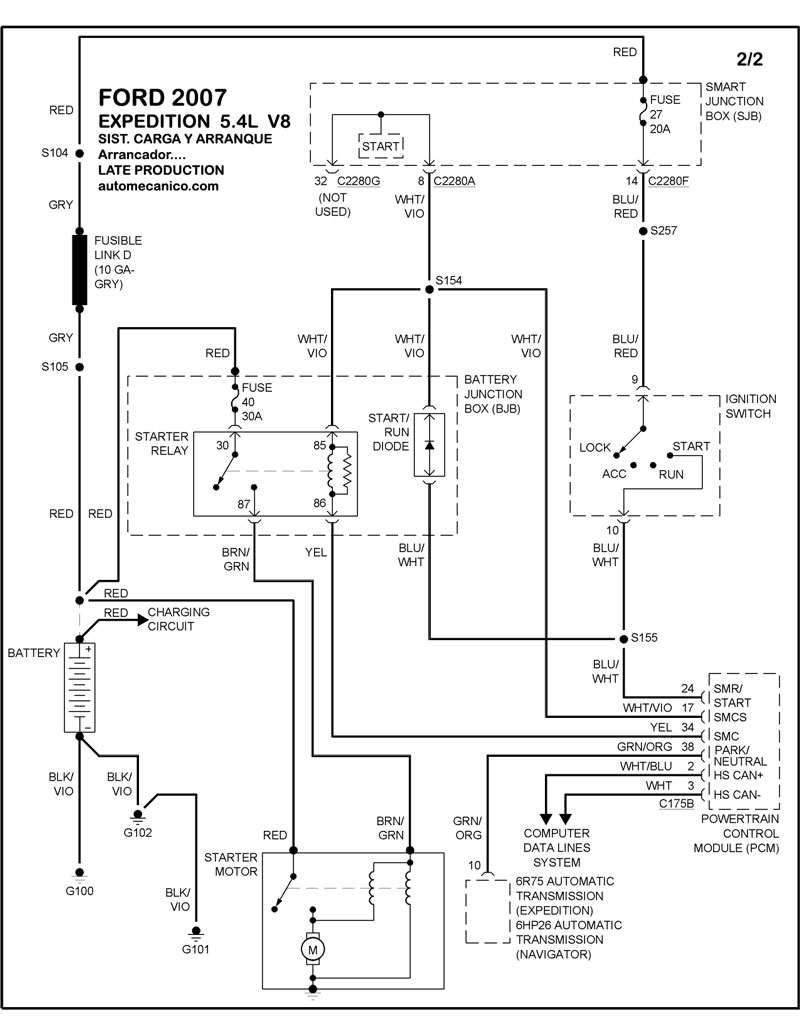

| 5.4L LATE PRODUCTION ARRANCADOR, T/A | DIAGRAMA SISTEMA DE ARRANQUE |
